Proiectul consta in implementarea jocului X si O folosind o matrice de led-uri ce suporta atat joc player vs. player cat si single player.

Piese obligatorii:

• 1 microcontroller ATMEGA324PA-PU
• 2 condensatori neelectrolitici 15pF KEPF015
• 2 LED-uri rosii 3mm EL333
• 1 bareta pini K2X10
• 1 bareta pini K1X10 WSL040
• 1 quartz 16MHz QMIM016
• 1 rezistenta 10K
• 2 rezistente 1K
• 3 rezistente 100R
• 1 rezistenta 2.2K
• 2 butoane
• 1 soclu DIP40 dil40emf
• 1 conector USB B Cvilux
• 2 diode Zener
• 3 condensatoare 100nF
• 1 jumper

Piese aditionale

• 9 led-uri RGB
• 9 rezistente 100R
• 5 butoane
• 2 barete K1X10
• 18 cabluri de conexiune mama-mama

Pentru scrierea codului am folosit Notepad++, iar compilarea am facut-o direct din linia de comanda.

Fiecare din cele 9 leduri reprezinta o celula din matricea de X si 0. Semnificatia culorilor: Rosu - X Verde - 0 Albastru - cursor

Algoritmul de pentru single player va alege random simbolul cu care va juca playerul, iar algerea mutarii microcontroler-ului va fi tot random.

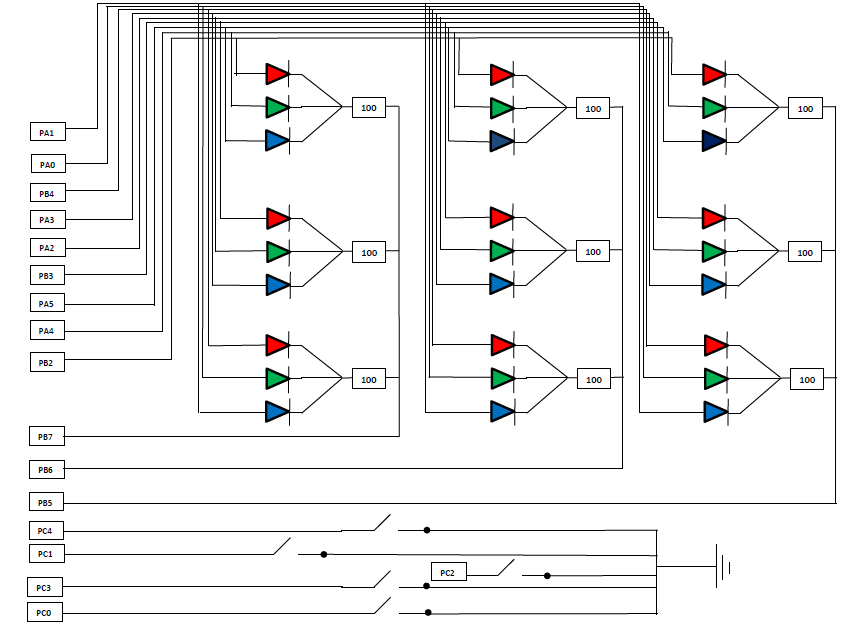

Led-urile au minusul comun si o singura rezistenta pusa in serie cu acestea (dupa cum se poate vedea in schema) astfel ca o sa singura culoare a led-ului va fi aprinsa la un moment dat.

Proiectul a fost interesant, iar codul usor de scris. Cablajul pe placuta a fost un pic mai greu decat ma asteptam.

http://cs.curs.pub.ro/wiki/pm/_media/prj2015/ddragomir/tuicu_andrei_stefan_334ca.zip
