Cristian-Valentin BUZĂ - X si 0 pe LCD

Autorul poate fi contactat la adresa: Login pentru adresa

Un joc pe LCD grafic 128 x 64.

Introducere

Prezentarea pe scurt a proiectului vostru:

  • care este scopul : Joc X si 0 pe LCD grafic
  • care a fost ideea de la care aţi pornit : Am vrut sa fie ceva pe LCD
  • de ce credeţi că este util pentru alţii şi pentru voi : Cum sa folosesti un LCD grafic

Descriere generală

Hardware Design

<fc #000000>Listă de piese</fc>

1) Piese obligatorii:

  • 1 microcontroller ATMEGA324PA-PU
  • 2 condensatori neelectrolitici 15pF KEPF015
  • 2 LED-uri rosii 3mm EL333
  • 1 bareta pini K2X10
  • 1 bareta pini K1X10 WSL040
  • 1 quartz 16MHz QMIM016
  • 1 rezistenta 10K
  • 2 rezistente 1K
  • 3 rezistente 100R
  • 1 rezistenta 2.2K
  • 2 butoane
  • 1 soclu DIP40 dil40emf
  • 1 conector USB B Cvilux
  • 2 diode Zener
  • 3 condensatoare 100nF
  • 1 jumper

2) Piese specifice proiectului:

  • 1 placuta de test
  • 4 butoane
  • LCD grafic 128×64
  • fire de conectare

<fc #000000>Scheme electrice</fc>

Software Design

Pentru implementare am folosit u8glib pentru interfatarea LCD-ului (controller ST7920). Mediu de dezvoltare folosit : WinAVR si Programmers Notepad.

Rezultate Obţinute

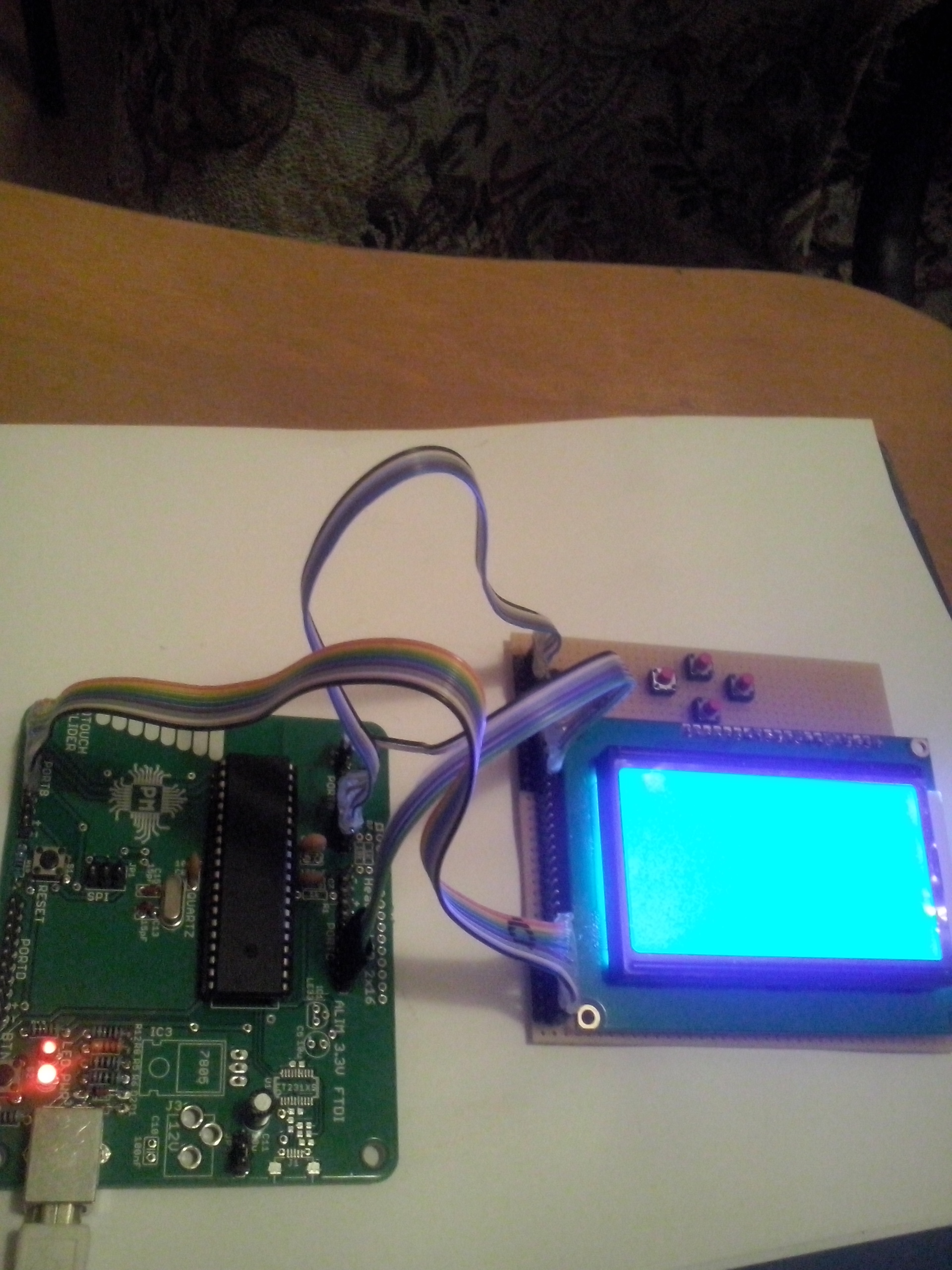

Nu am reusit sa rezolv problemele aparute si sa apara ceva pe LCD. Am avut multe inconsistente intre designul hardware (legaturi) si software (biblioteca de interfatare)

Concluzii

Cred ca am invatat ceva din acest proiect pentru ca am intampinat multe probleme.

Download

2015_pm.zip Arhiva cod

bloc_schema.zip Arhiva schema

Bibliografie/Resurse

Resurse software: u8glib

Resurse hardware: ST7920.pdf
