Proiectul meu consta in realizarea unui cub de leduri de dimensiune 3X3X3. Scopul acestui proiect este de a aplica cunostintele dobandite la materia Proiectarea cu Microprocesoare. El poate fi folosit pentru divertisment prin redarea unor modele luminoase.

Lista de piese:

• 27 LED-uri rosii
• 9 rezistente 220 Ω
• 3 rezistente 2.2 kΩ
• 3 tranzistori NPN BC337
• placuta de test
• fire si conectori mama-mama

Schema electrica:

Descrierea codului aplicaţiei (firmware):

• mediu de dezvoltare: Programmers Notepad[WinAVR]
• librării: avr/io.h, util/delay.h
• funcţii implementate: aprinde_leduri(), stinge_leduri().

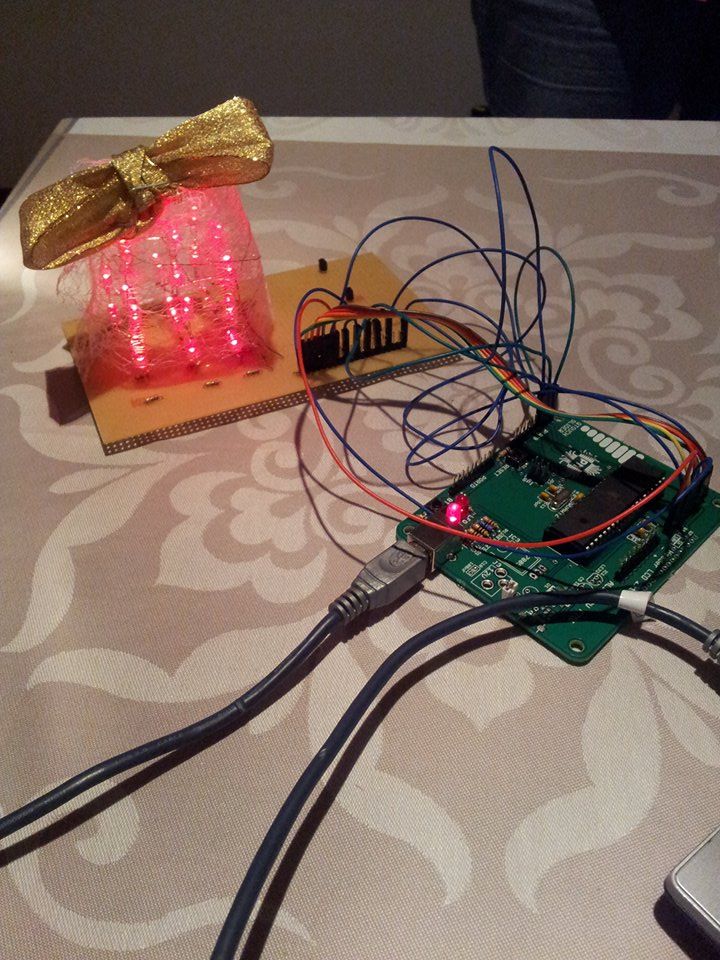

Un cub de leduri rosii cu diverse animatii.

Acest proiect a fost foarte interesant si mi-a oferit o mare satisfactie cand am reusit sa il finalizez.

Arhiva contine sursa(hope.c), Makefile si un README cu descrierea animatiilor si a pinilor folositi: capitanu_roxana_steliana_332cc.zip

Saptamanile a 9-a si a 10-a:

• am lipit componentele pe placa de baza,
• am realizat schema bloc,
• am descris proiectul;

Saptamana a 11-a:

• am realizat schema electrica;

Saptamanile a 12-a, a 13-a si a 14-a:

• am construit cubul de leduri,
• am facut legatura cu placa de baze,
• am scris codul,
• am finalizat pagina de prezentare a proiectului.
