Raluca-Elena GRIGORESCU - UTP Tester

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Proiectul meu presupune conceperea unui unelte cu ajutorul caruia se poate afla tipul unui cablu UTP (straight, crossover, rollover, defect) Motivul alegerii mele este ca mi-am dorit un proiect cu utilitate practica si cred ca va fi interesant sa-l realizez.

Descriere generală

Hardware Design

Listă de piese:

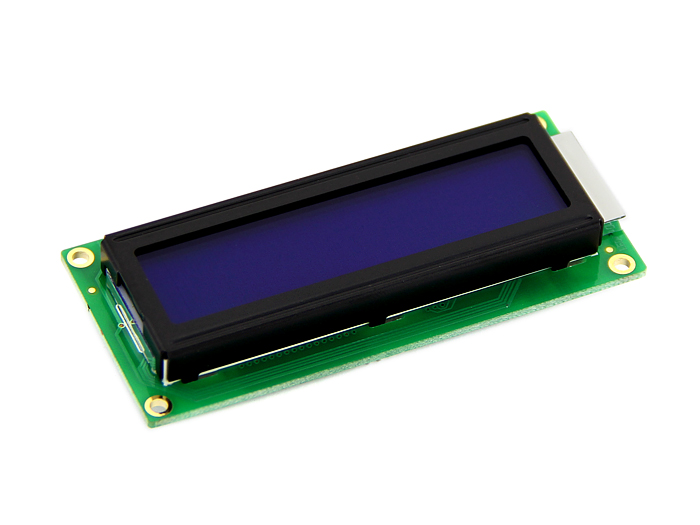

  • LCD text (2×16 caractere)

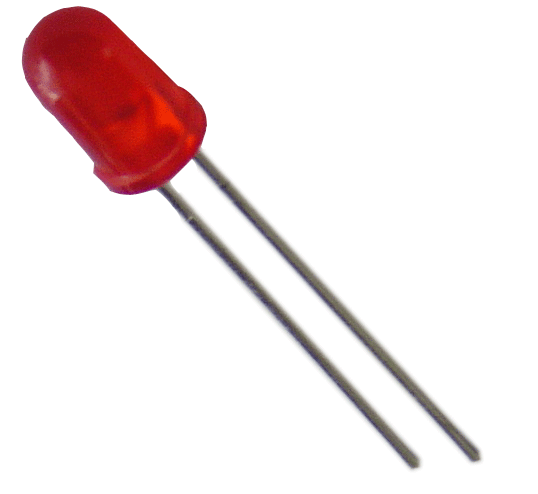

  • LED x 16 bucăți

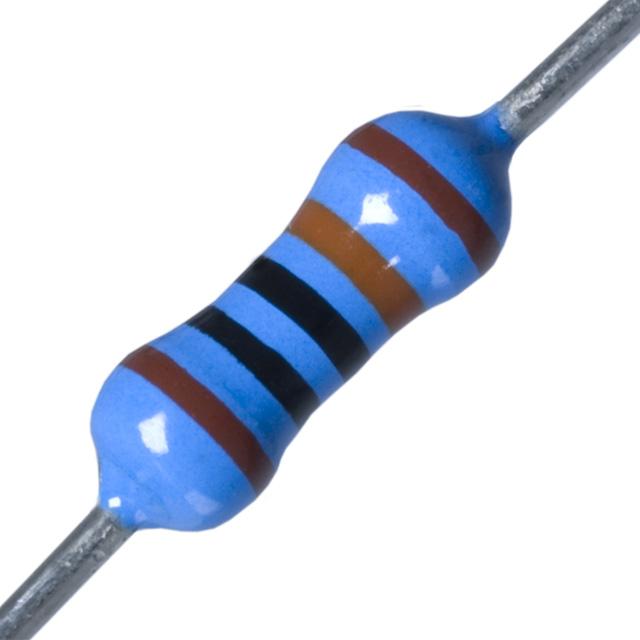

  • Rezistență 1k x 16 bucăți

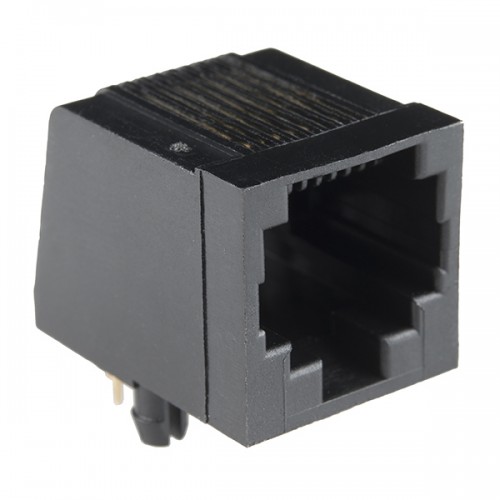

  • Conector ethernet RJ45 x 2 bucăți

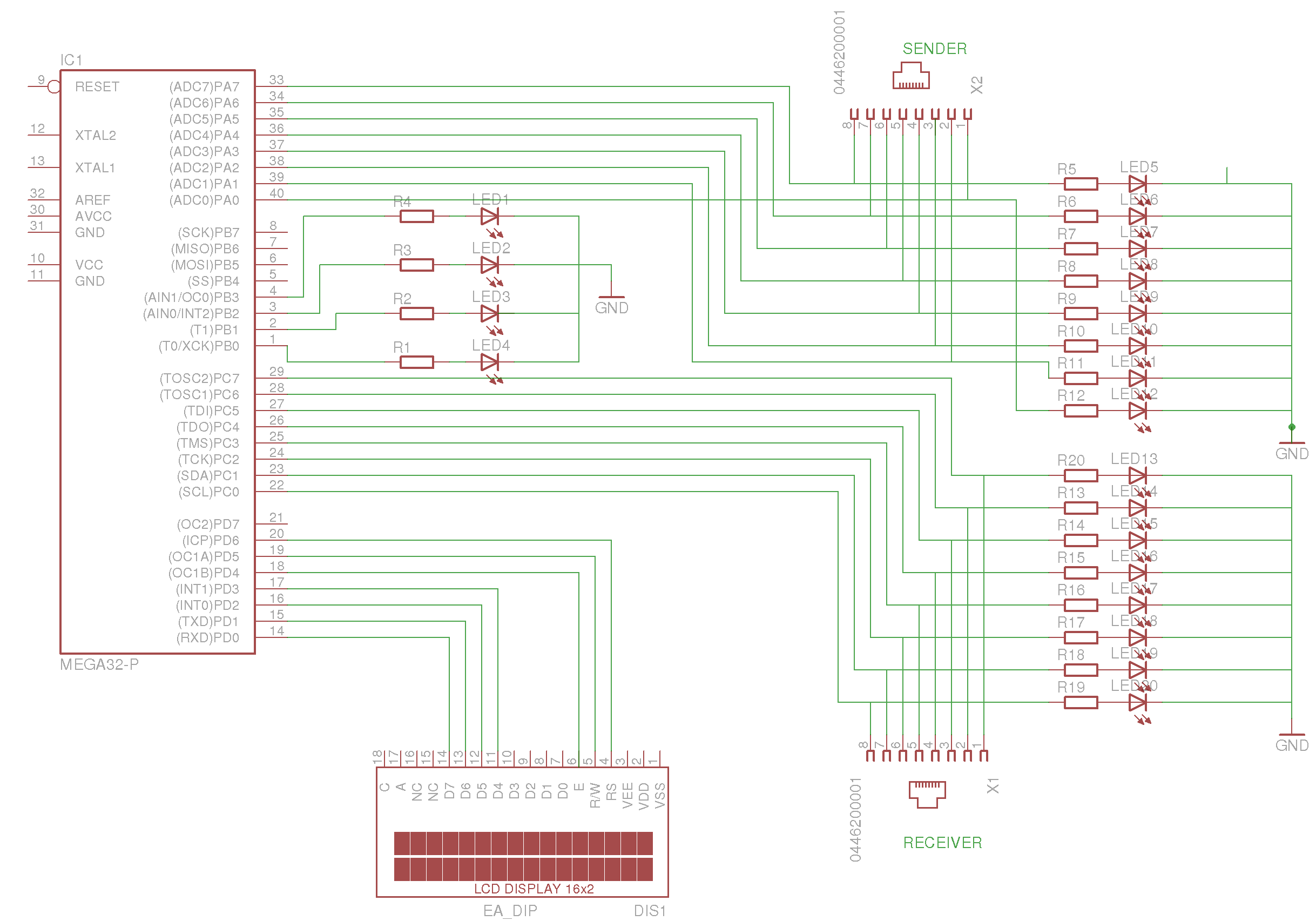

Schema electrică:

Software Design

Mediul de dezvoltare: Programmer's Notepad(WIN AVR)

Am folosit ca punct de plecare laboratorul 1 de PM, datorita functiilor pentru LCD. Codul in sine nu este complicat, trimit semnal la pini si apoi, in functie de semnalele primite, identific tipul cablului si il afisez pe LCD.

Rezultate Obţinute

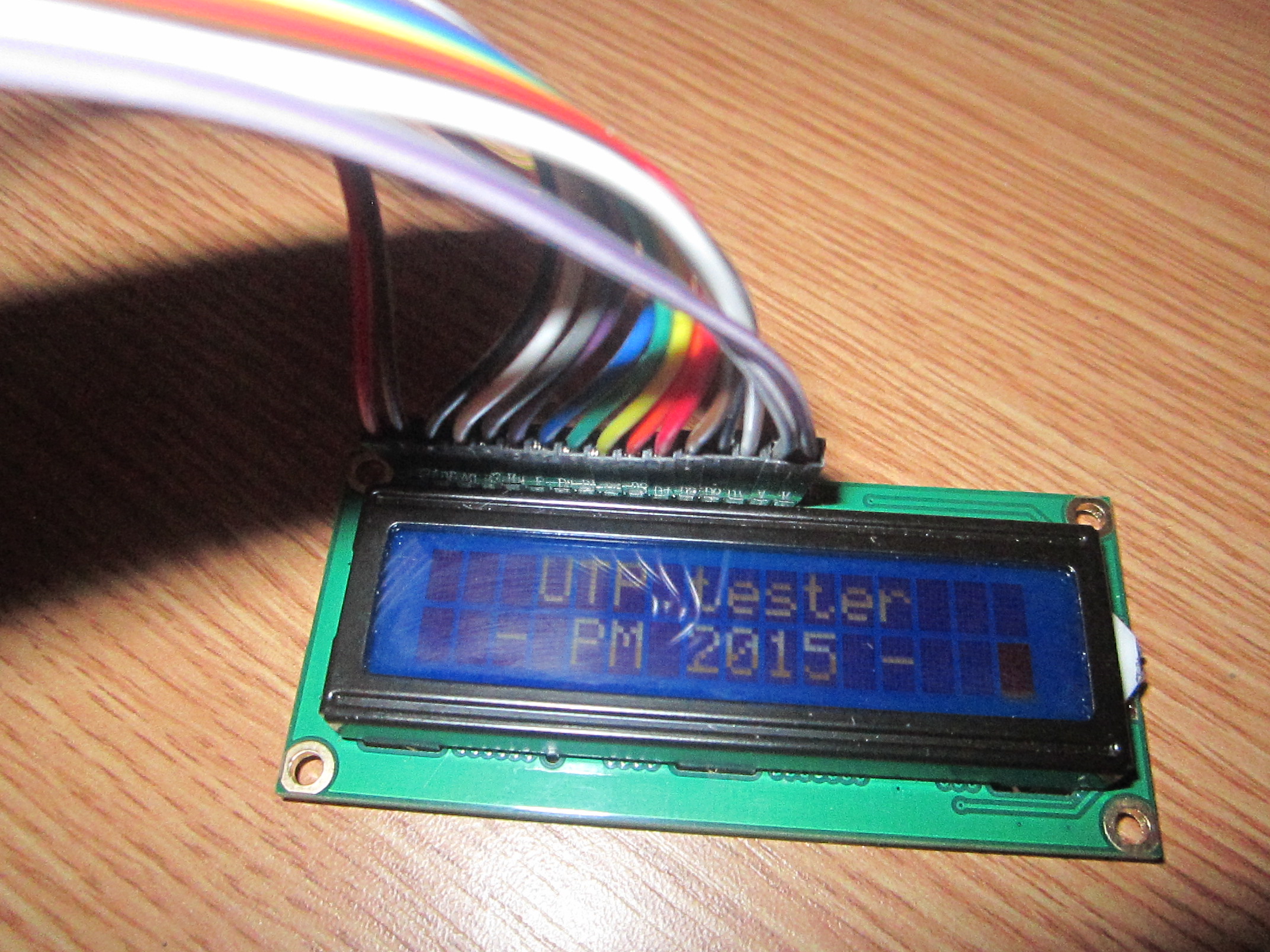

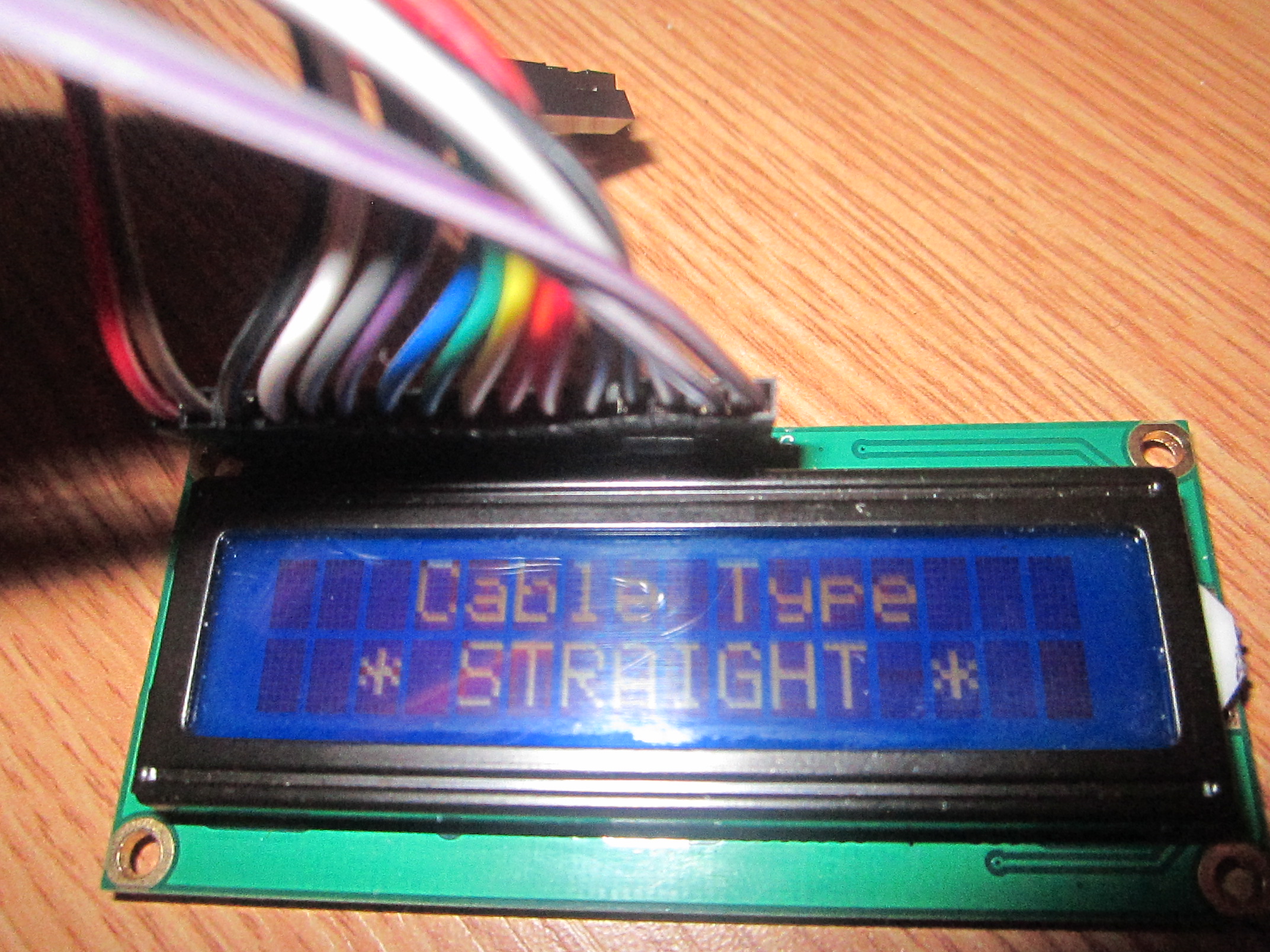

Proiectul este funcțional 8-) si afiseaza corect pe LCD tipul cablului UTP.

Concluzii

A fost foarte interesant să lucrez la acest proiect și, deși la început am fost putin retincentă și nu mă vedeam în stare să lipesc atâtea componente, pe parcurs chiar a început să-mi placă, iar la final mi-a oferit o mare satisfacție realizarea lui.

Probleme întâmpinate ar fi afișajul ledului, care, datorită faptului că nu are backlight, se vede foarte întunecat(plănuiesc să rezolv această problemă). M-am chinuit puțin si cu firele de legătură, deoarece am ales sa folosesc fire dintr-un cablu UTP si s-au dovedit a fi foarte rigide și greu de manevrat.

Download

Arhiva cu sursele(contine sursa proiectului in sine, utp_tester.c, sursa cu functiile pentru LCD si Makefile-ul): proiect_pm_reg.zip

Jurnal

Saptamanile a 9-a si a 10-a:

  • am lipit componentele pe placa de baza,
  • am realizat schema bloc,
  • am descris proiectul;

Saptamana a 11-a:

  • am realizat schema electrica;

Saptamanile a 12-a, a 13-a si a 14-a(in special ultimele zile din săptămâna a 14, pentru ca porcul se îngrașă uneori și în ajun):

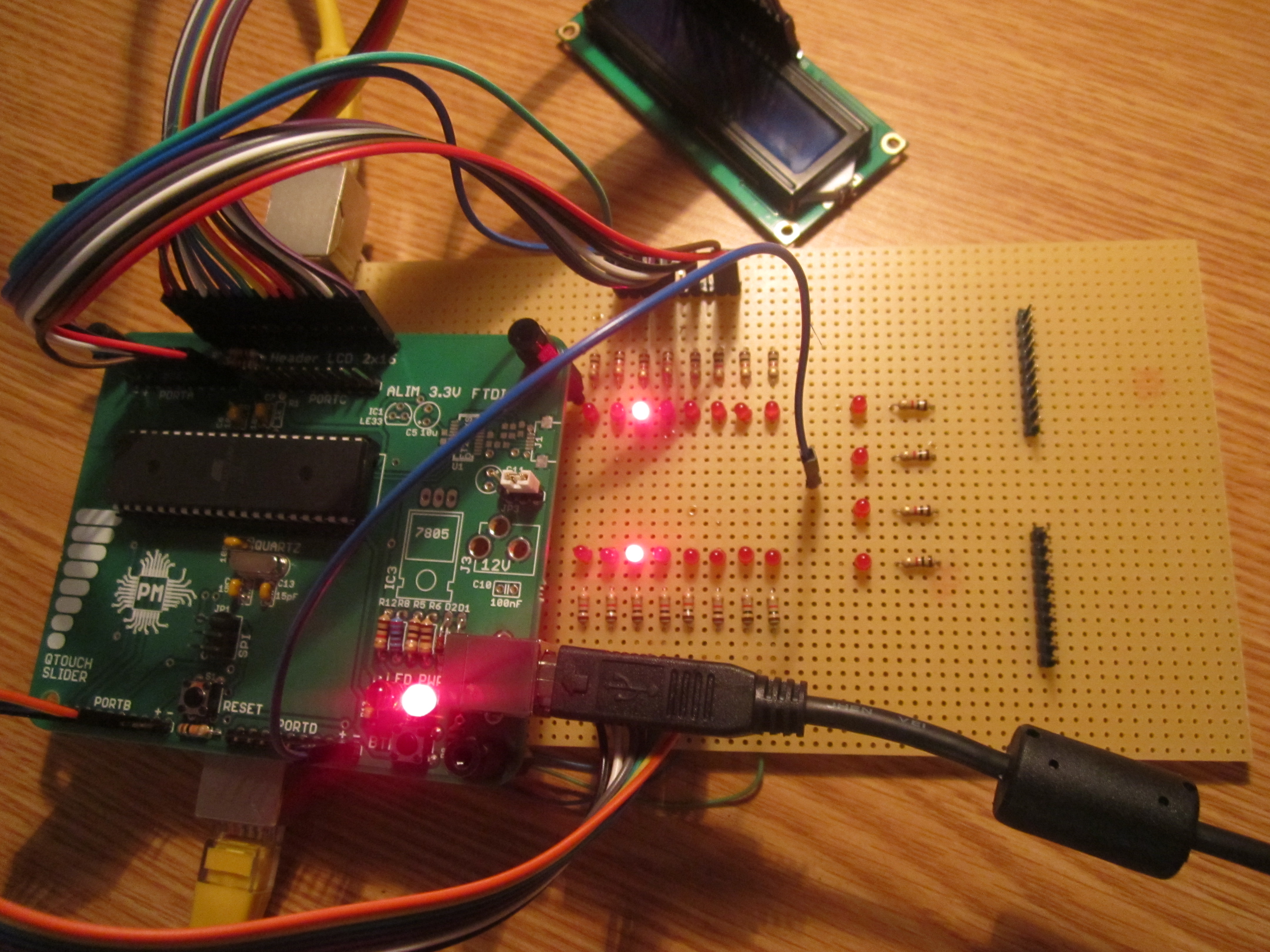

  • am lipit componentele pe placa adițională

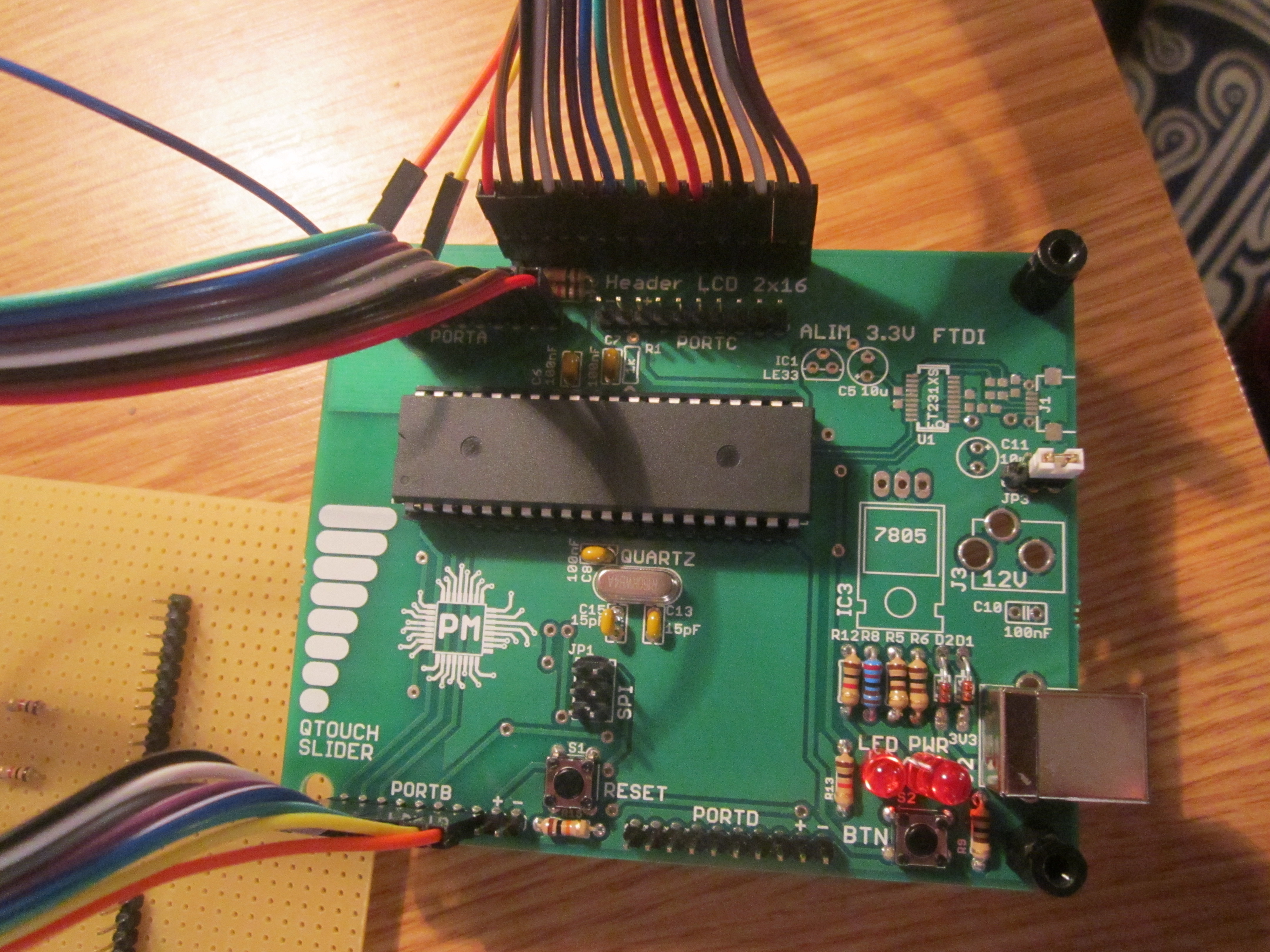

  • am realizat legătura cu placa de bază
  • am scris codul
  • am finalizat pagina de prezentare

Bibliografie/Resurse
