Monica RADU - Musical RGB led
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Proiectul este inspirat din ideea de “Lava Lamp” (Lava_lamp) sau lampa ambientala, care reprezinta un dispozitiv de iliminat “inteligent” ce poate fi folosit ca obiect de decor in spatiile interioare. Eu am considerat ca ar fi mai interesant daca as face niste modificari iar lampa ar lumina in functie de muzica.
Dispozitivul are 3 componente principale:
- Unitatea Centrala: reprezentata de microcontrollerul ATMega32
- Speaker-ul: folosit la redarea melodiei
- Afisajul: poate fi format fie din 3 LED-uri obisnuite de culori diferite, apropiate unul de celalalt, fie dintr-un “LED RGB” de 3W pentru o iluminare mai buna.
Descriere generală

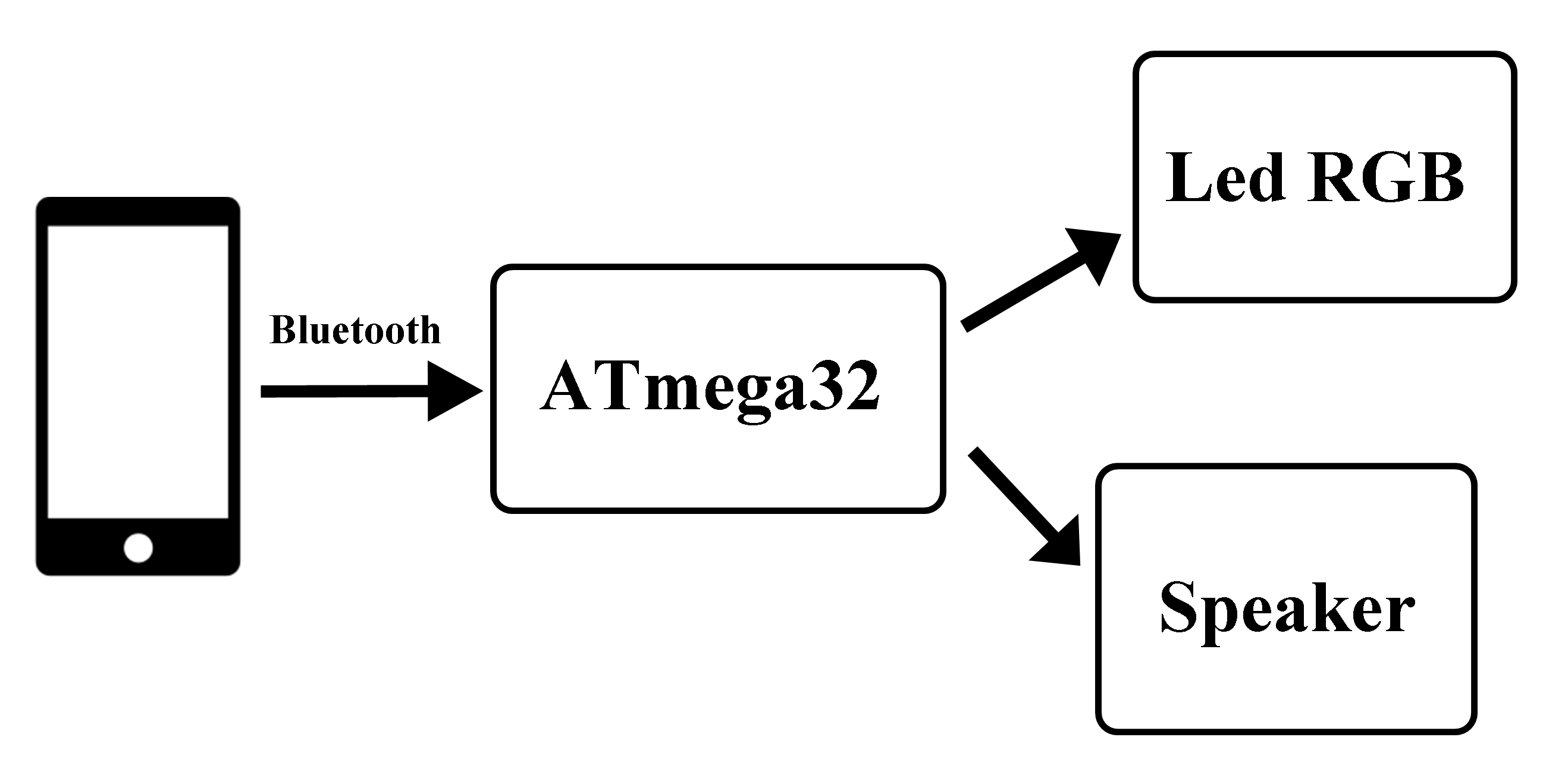

Schema bloc a proiectului:
Hardware Design
Listă de piese
| Nume piesa | Cantitate |
|---|---|
| Placuta | 1 |
| Placa de test | 1 |
| Microcontroller ATMega324PA | 1 |
| Modul Bluetooth HC-05 | 1 |
| Fire conexiune MAMA-MAMA | 11 |
| Led RGB | 1 |
| Speaker 8 ohm | 1 |
| Tranzistoare NPN de 500 mA (BC 337) | 3 |
| Tranzistor NPN (BD 139) | 1 |
| Rezistente 220 Ohm | 3 |
| Rezistente 1 kOhm | 3 |
| Rezistente 100 kOhm | 2 |
| Rezistente 2.2 kOhm | 1 |
| Rezistente 1×10 Ohm | 1 |

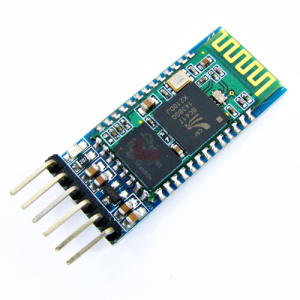

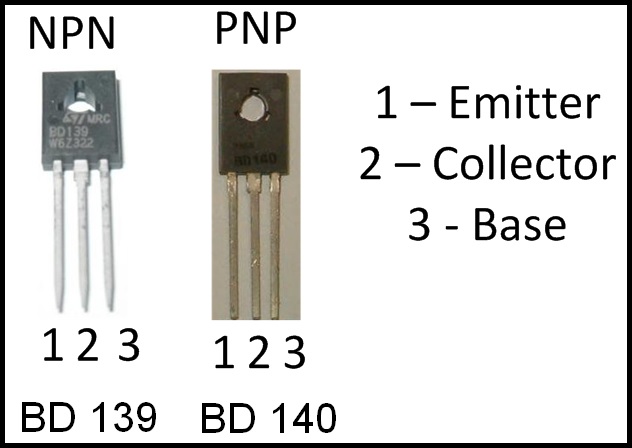

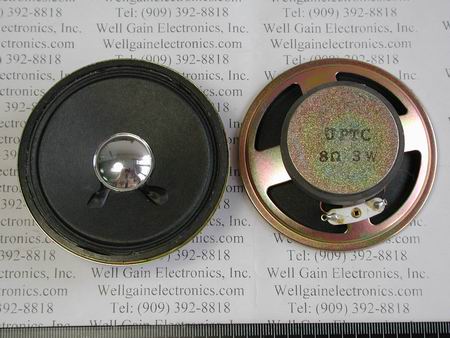

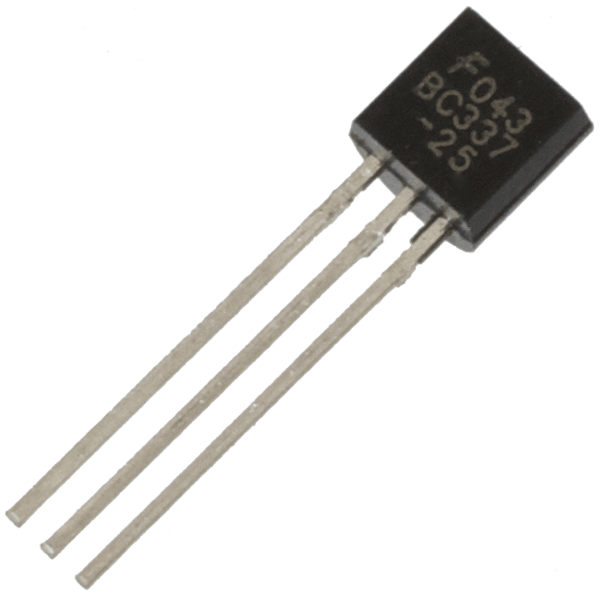

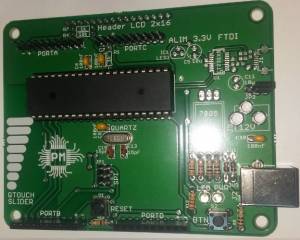

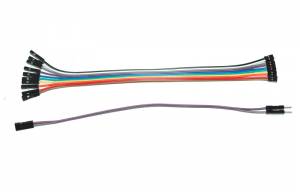

Imagini piese
Schema electrica
Schema electrica modul Bluetooth HC-05

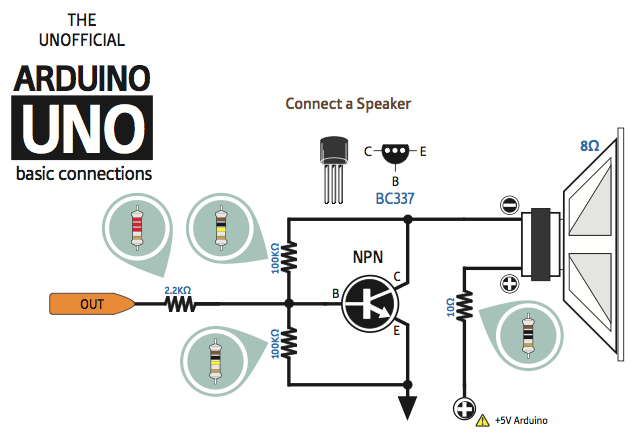

Schema electrica speaker
Software Design
- mediu de dezvoltare (if any) (e.g. AVR Studio, CodeVisionAVR)
- librării şi surse 3rd-party (e.g. Procyon AVRlib)
- algoritmi şi structuri pe care plănuiţi să le implementaţi
- (etapa 3) surse şi funcţii implementate
Rezultate Obţinute
Concluzii
Din pacate nu am reusit sa implementez si partea de software deoarece m-am apucat foarte tarziu de proiect (ca orice student care nu se invata minte niciodata) si din aceasta cauza nu am mai avut timp sa finalizez proiectul. Chiar daca piesele pentru proiect sunt in numar mic, aceastea au fost destul de greu de procurat, in special modulul bluetooth (a trebuit sa il comand de pe Okazii) si led-ul RGB (initial trebuia sa cumpar un led RGB de 3W dar pana la urma cumparat un led RGB SMD).
Partea de hardware a fost destul de interesanta, am reusit sa imi imbunatatesc cunostintele de electronica. In concluzie, a fost o experienta inedita!
Sfaturi:
- semestrul asta este unul foarte aglometrat asa ca ideal ar fi sa va ganditi la tema pentru proiect din timp
- de asemenea, dupa ce va alegeti tema proiectului ganditi-va bine ce piese va trebuie, cumparati-le din timp si eventual luati si dubluri, in caz ca vor exista accidente
- ganditi inainte sa lipiti, este mult mai dificil sa reparati dupa sau sa dezlipiti piesele
- nu va apucati de proiect in ultima saptamana, pentru ca pur si simplu nu este timp sa finalizati proiectul
