Cosmin CRINTEA - LED Cube 3x3x3

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Acest proiect are ca scop relizarea unui cub 3D care va face diferite jocuri de lumini.
Cubul va avea dimensiunea de 3x3x3.

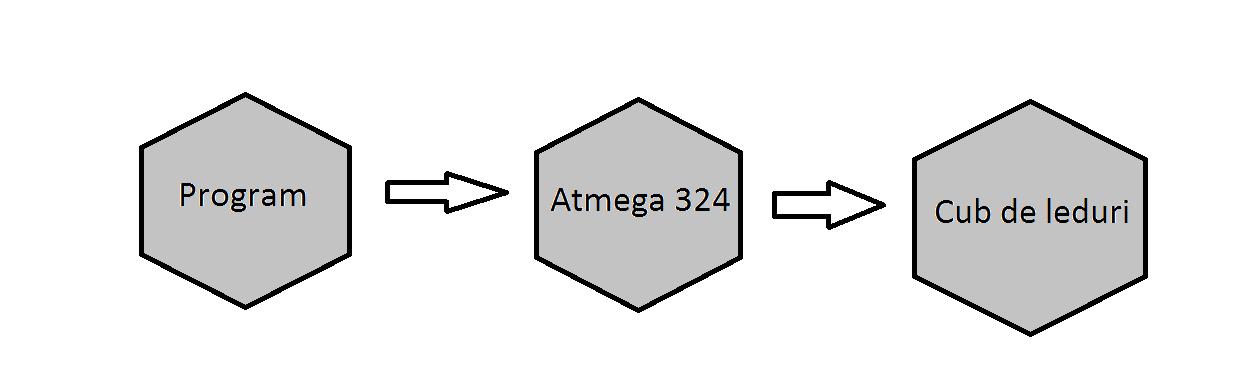

Descriere generală

Hardware Design

Lista piese:

- 27 leduri in 3 culori: rosu, galben, verde
- 9 rezistente 1K
- 9 rezistente 100
- 3 tranzistori BC546B

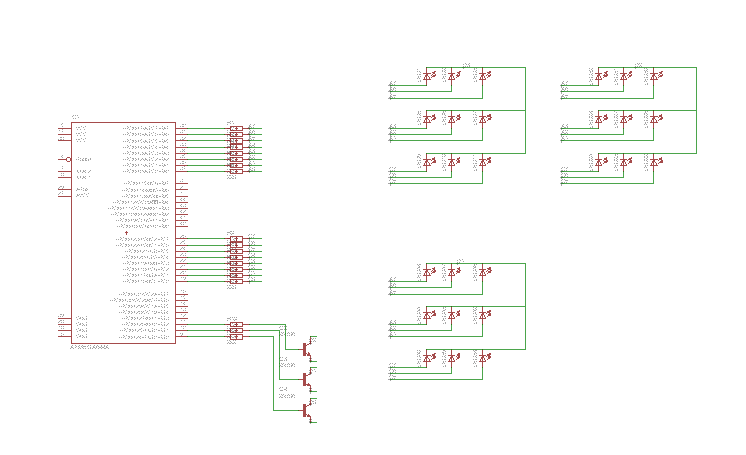

Schema electrica:

Software Design

Pentru dezvoltarea software am folosit utilitarul Win AVR, codul fiind scris
in programer's notepad. Programul implementat aprinde ledurile cubului dupa
o anumita secventa (asemanatoare literei S).

Rezultate Obţinute

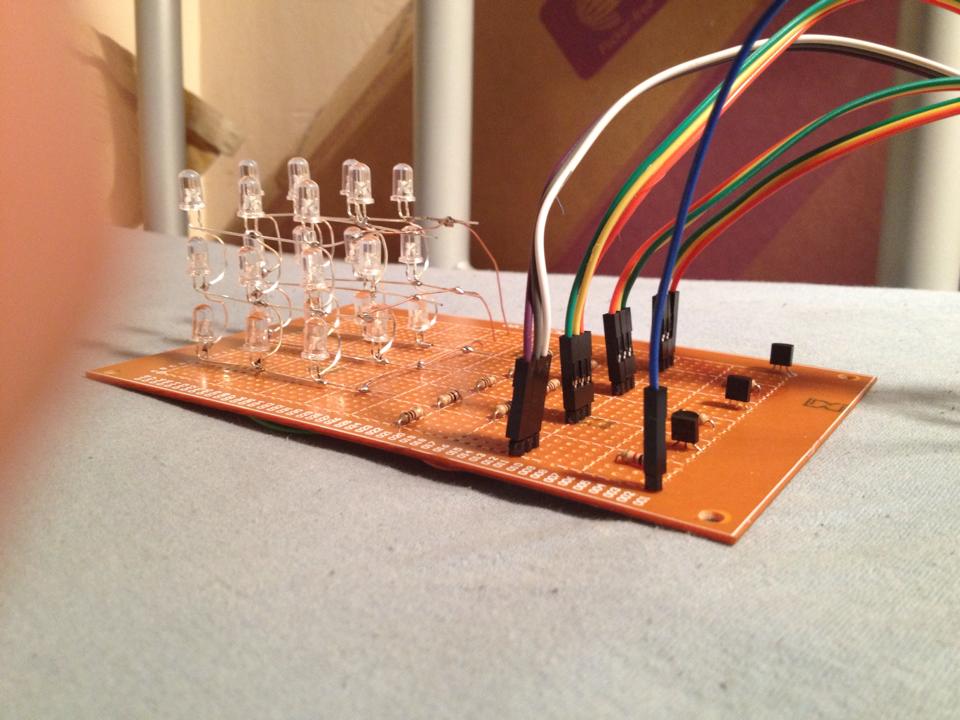

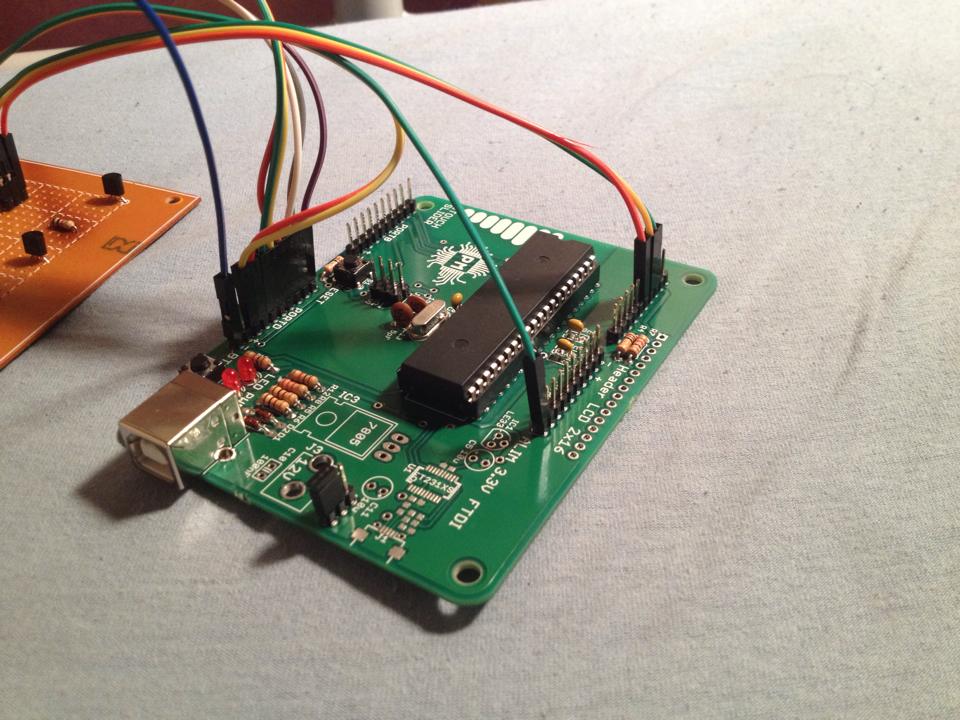

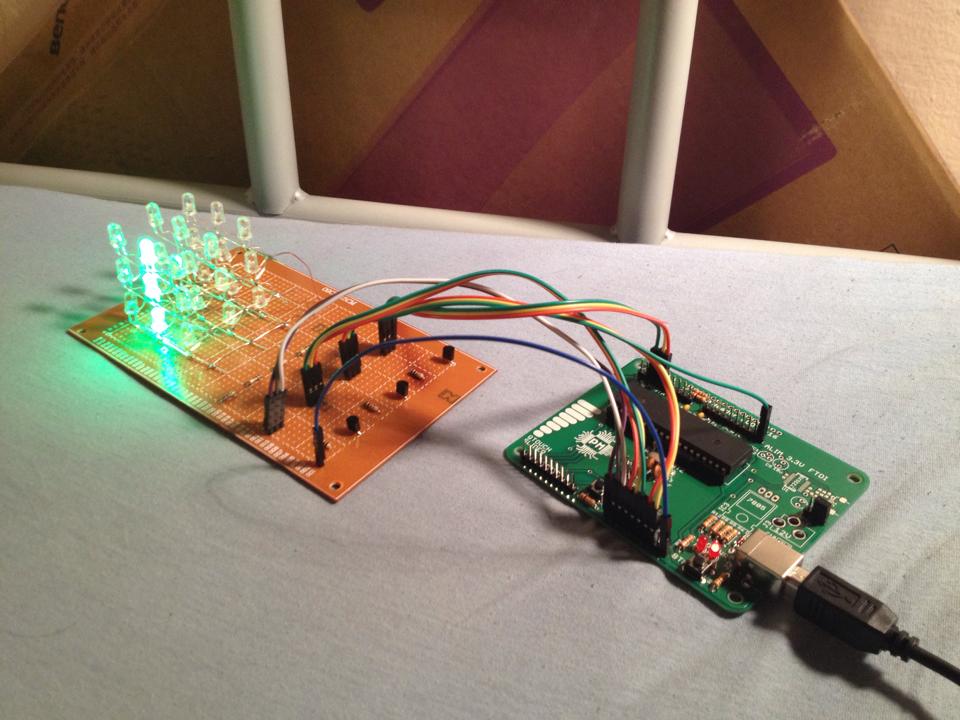

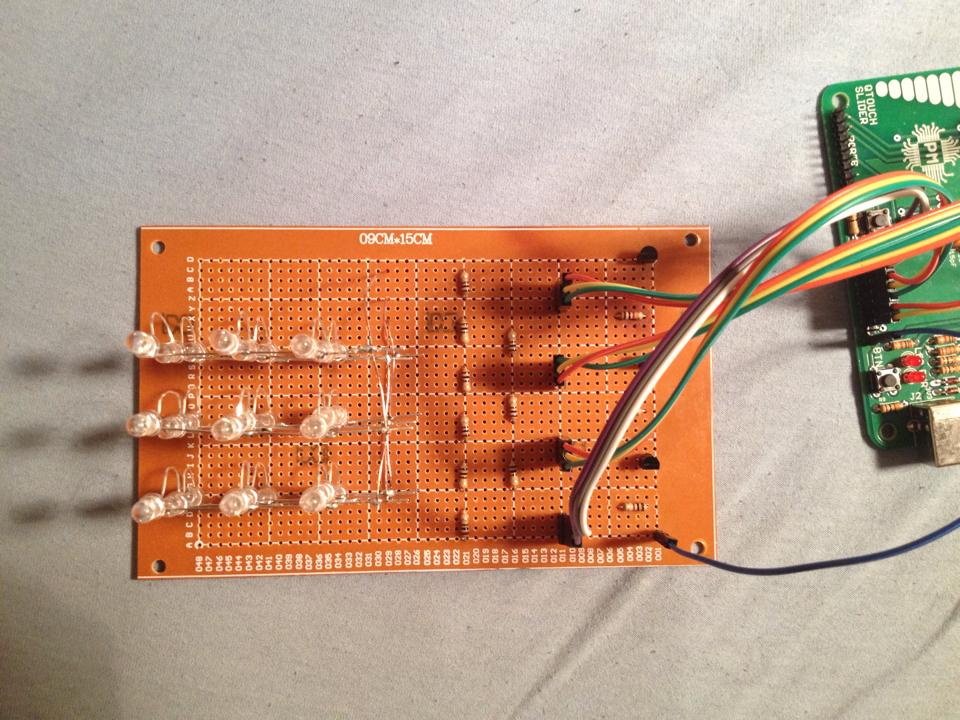

In urma realizarii montajului am obtinut urmatoarele rezultate:





Concluzii


In concluzie, realizarea acestui proiect a fost destul de distractiva
(desi migaloasa) iar in final m-am simtit foarte bine vazand cum acel cub
facut de mine functionaza bine :)

Download

Jurnal

- Saptamanile 10 si 11: Am lipit toate piesele de pe placuta principala
- Saptamana 12: Am realizat montajul cubului propriu-zis dupa care am scrsi codul
care imi aprinde ledurile dupa o anumita secventa.

Bibliografie/Resurse

Listă cu documente, datasheet-uri, resurse Internet folosite, eventual grupate pe Resurse Software şi Resurse Hardware.

1. DataSheet ATMega 324
2. Proiecte din anii anteriori
