Autorul poate fi contactat la adresa: Login pentru adresa

Proiectul prezinta un dispozitiv ce afiseaza capacitatea ramasa intr-o baterie. Este folositor pentru detectarea unei baterii descarcate, de exemplu pentru o masinuta care foloseste 8 baterii, dintre care una sau doua s-au descarcat.

Ideea mi-a venit cand mi s-a terminat bateria de la mouse. Mi se intampla destul de des sa se termine in timpul unui joc, fara avertisment, intr-un moment foarte intens si din cauza asta sa ofer oponentilor un avantaj considerabil.

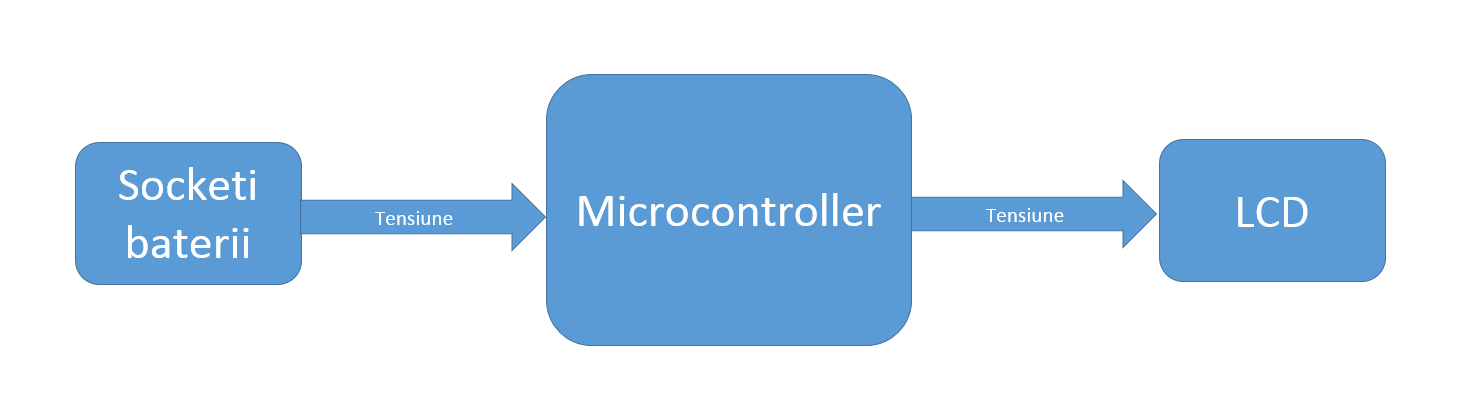

Se citeste tensiunea din baterie. In functie de aceasta se determina capacitatea ramasa in aceasta: Cu cat bateria este mai goala, cu atat are o tensiune mai mica, din care poate sa reiasa capacitatea ramasa, in functie de curba de descarcare a bateriei.

Componente de baza:

• ATMEGA324PA-PU
• 15pF KEPF015
• LED EL333
• K2X10
• K1X10 WSL040
• 16MHZ QMIM016
• 10K
• 1K
• 100R
• 2,2K
• PUSHBUTTON
• Soclu DIP40 dil40emf
• USB-B
• ZENER
• Condensatoare 100nF
• Jumper

Componente specifice proiectului:

• 2 socketi pentru baterii de 1.5V AA si AAA
• 30 de cabluri mama-tata
• 2 leduri albe
• 2 butoane
• Ecran LCD
• Cabluri pentru legaturi

Am scris codul in Programmer's Notepad [WinAVR], ca in laborator. Am pornit de la scheletul de cod al laboratorului 1, pentru a folosi suportul pentru LCD, la care am adaugat si portiuni din codul din laboratorul 5, pentru ADC, si cod scris de mine.

S-au implementat functii pentru selectarea bateriei de pe care se face citirea, prin intermediul butoanelor, si specificarea selectiei prin intermediul ledurilor.

Rezultatele obtiune sunt cele asteptate: Pe ecranul displayului am aprimit urmatoarele rezultate:

• Baterie AA nefolosita, veche de 2+ ani: 75
• Baterie AA folosita pentru masinuta, veche de 2 ani: 36
• Baterie AAA folosita pentru telecomanda, veche de mai putin de un an: 77
• Baterie AAA goala: valori fluctuante constant (exact ca atunci cand nici o baterie nu este inserata)
• Un deget pe borna negativa si altul pe borna pozitiva: 0

Lucrand la acest proiect m-am documentat si am invatat lucruri pe care nu le stiam despe baterii, am castigat putina experienta in domeniu si am dobandit o pasiune pentru aceasta materie. Planuiesc sa lucrez mai departe pentru acest proiect, si la alte proiecte, deoarece este o munca placuta si care ofera satisfactie pe timpul dezvoltarii.

Arhiva codului este disponibila aici: cititorcapacitatebaterie.zip

• Achizitie piese pentru placuta de baza
• Lipire placuta de baza
• Achizitie componente optionale
• Lipire placuta personala
• Testare

• Laborator 1: http://cs.curs.pub.ro/wiki/pm/lab/lab1
• Laborator 5: http://cs.curs.pub.ro/wiki/pm/lab/lab6
• ATMega datasheet: http://cs.curs.pub.ro/wiki/pm/_media/doc8272.pdf
