Iulia Mihaela GRUIA, Andrei ROMAN - SNAKE Box
Autorii pot fi contactati la adresa: Login pentru adresa
Introducere
Proiectul consta in implementarea binecunoscutului joc Snake pe o matrice de leduri 8×8. Scopul jocului este de a aduna cat mai multa “hrana”. Sarpele va fi controlat prin 4 butoane reprezentand cele 4 directii(sus,jos,stanga,dreapta).

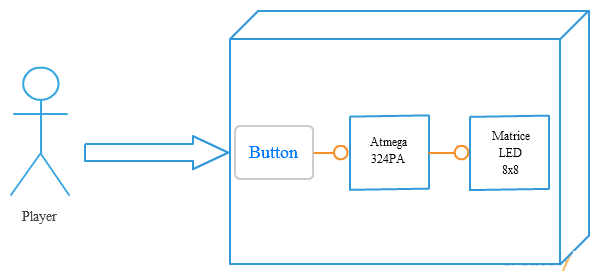

Descriere generală
Microcontrolul Atmega324PA va primi comenzi de la butoane in functie de care se va modidifica starea matricii de leduri. Astfel la apasarea butonului de Start/Reset va porni un joc nou, iar la apasarea butoanelor de directie snake-ul isi va schimba directia de deplasare. In cazul in care jocul a inceput si player-ul nu mai apasa nici un buton se va calcula noua pozitie fara modificarea directiei snake-ului.
Hardware Design

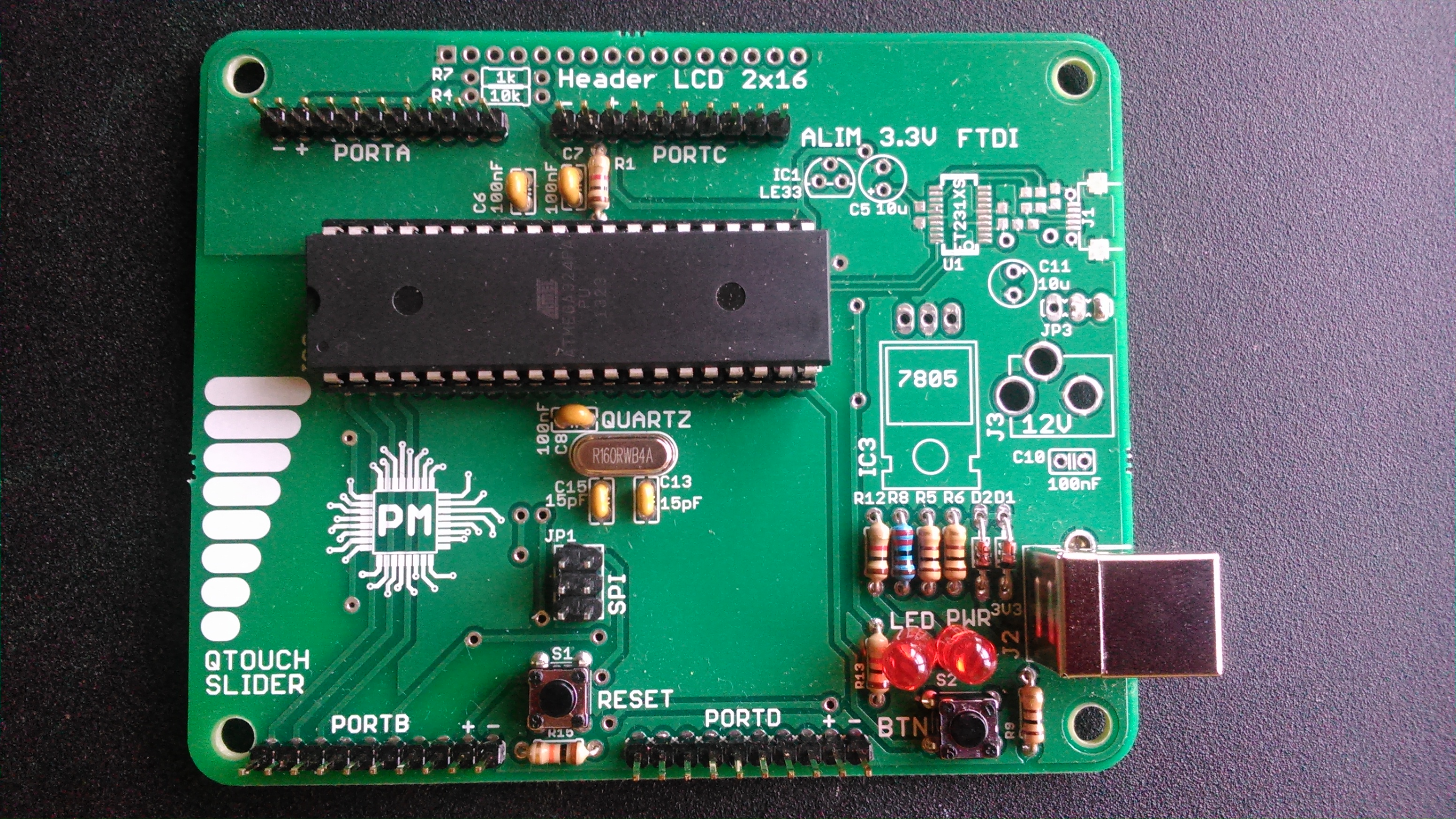

Placuta Etapa 1
Lista Componente
Placuta etapa1: http://cs.curs.pub.ro/wiki/pm/cablaj/proiect2015
- ATMEGA324PA-PU
- doua condensatoare neelectrolitice
- doua LED-uri 3mm Rosii
- K2X10
- K1X10 WSL040
- Quartz 16MHz
- Rezistenta 10k
- doua Rezistente 1K
- Rezistenta 2,2K
- trei Rezistente 100R
- doua PUSHBUTTON
- Soclu DIP40 dil40emf
- Conector USB B Cvilux
- doua Diode Zener
- trei Condensatoare 100nF
- Jumper

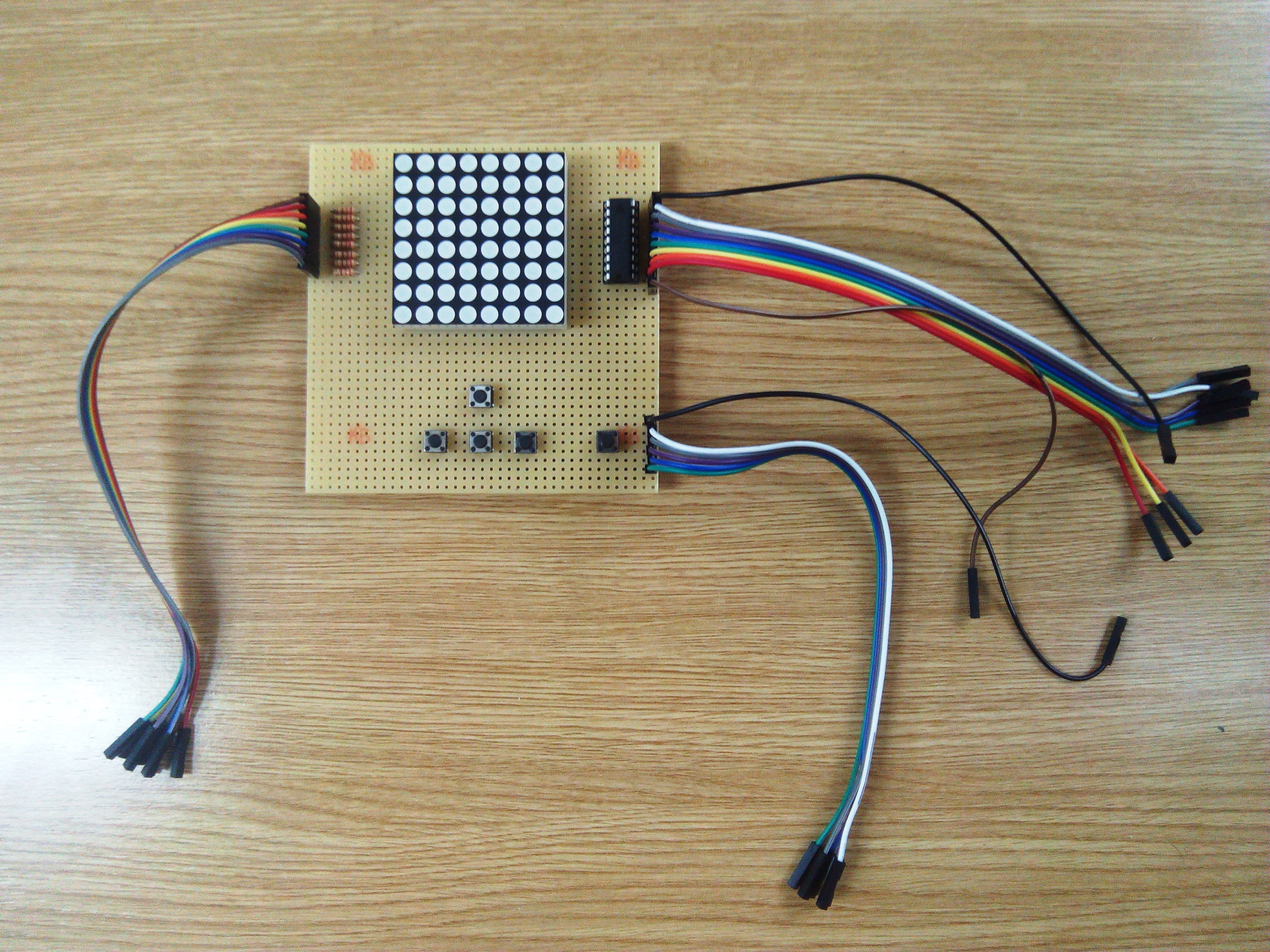

Piese auxiliare:
- Placuta test
- Matrice leduri 8*8(unicolora)
- Integratul ULN2804APG
- Soclu 18 pini
- 5 PUSHBUTTON
- 8 rezistente de 220Ω
- Fire de legatura mama-tata
- Fire de legatura tip panglica

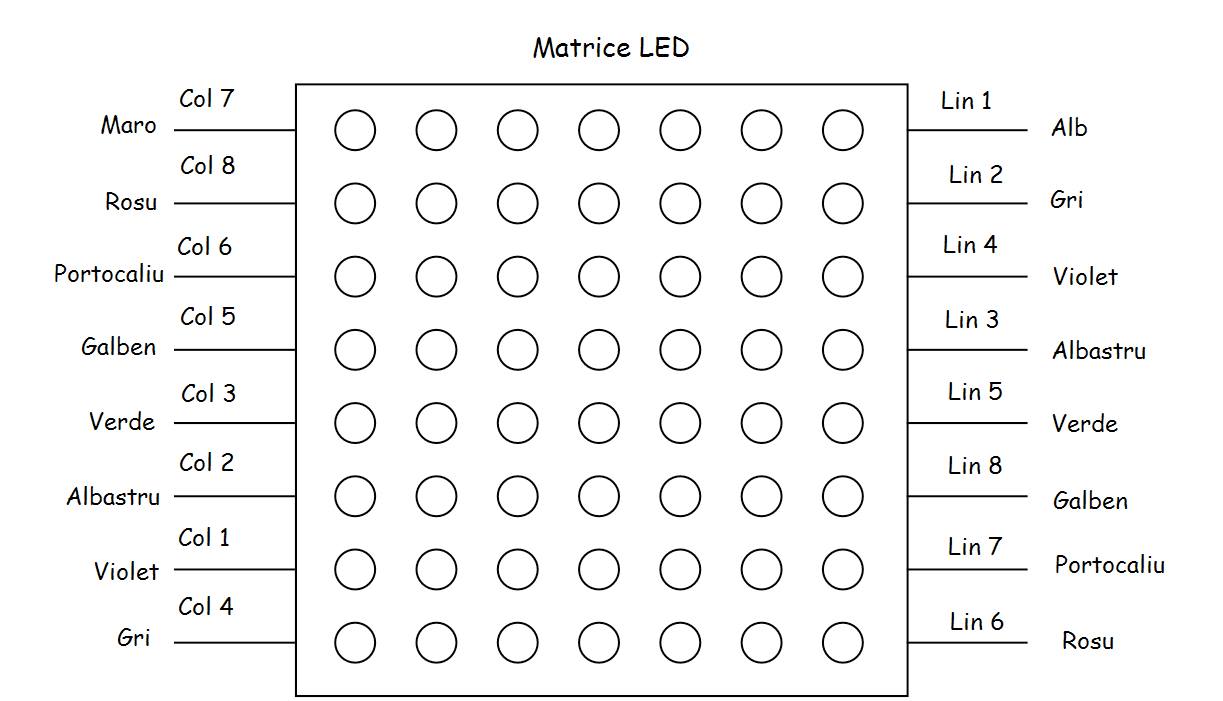

Reprezentare matrice LED
Schema Eagle
Software Design
Mediul de dezvoltare folosit
- Eagle 7.3.0
- WinAVR
- Programmer's Notepad
- bootloadHID
Functii si detalii implemetare
Configuratia matricii de leduri este retinuta intr-un tablou bidimensional de 8×8. Aceasta contine elemenete egale cu 0 sau 1 cu semificatia urmatoare:
- 0 led stins;
- 1 led aprins;
Matricea este reprezentata pe leduri cu ajutorul functiei desenare_matrice(). Jocul se desfasoara in felul urmator:
- la start(prin apasarea butonului din dreapta) se aprind pe rand ledurile pana se umple intreaga matrice;
- ulterior playerul are posibilitatea de a-si alege nivelul jocului ce consta in schimbarea vitezei sarpelui;
- sarpele isi schimba directia cu ajutorul celor 4 butoane(sus, jos, stanga, dreapta);
- jocul se opreste in momentul in care sarpele se intersecteaza cu el insusi si este afisat mesajul GAME OVER;
Hrana este generata aleator cu ajutorul functiei generare_hrana(), iar in momentul in care sarpele o “mananca” lungimea acestuia se mareste cu o unitate.

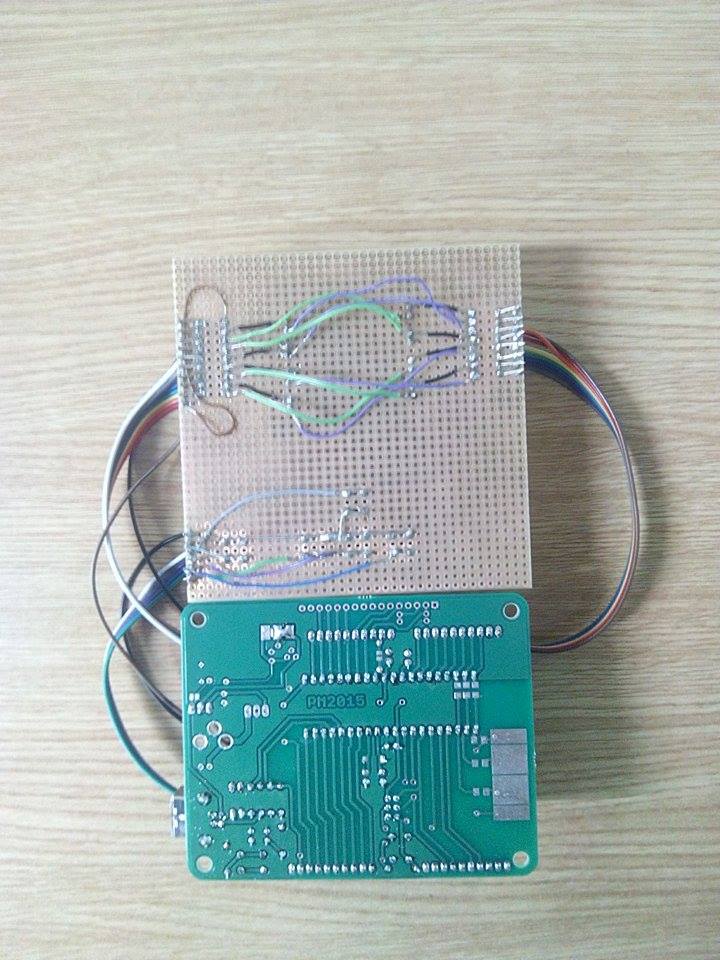

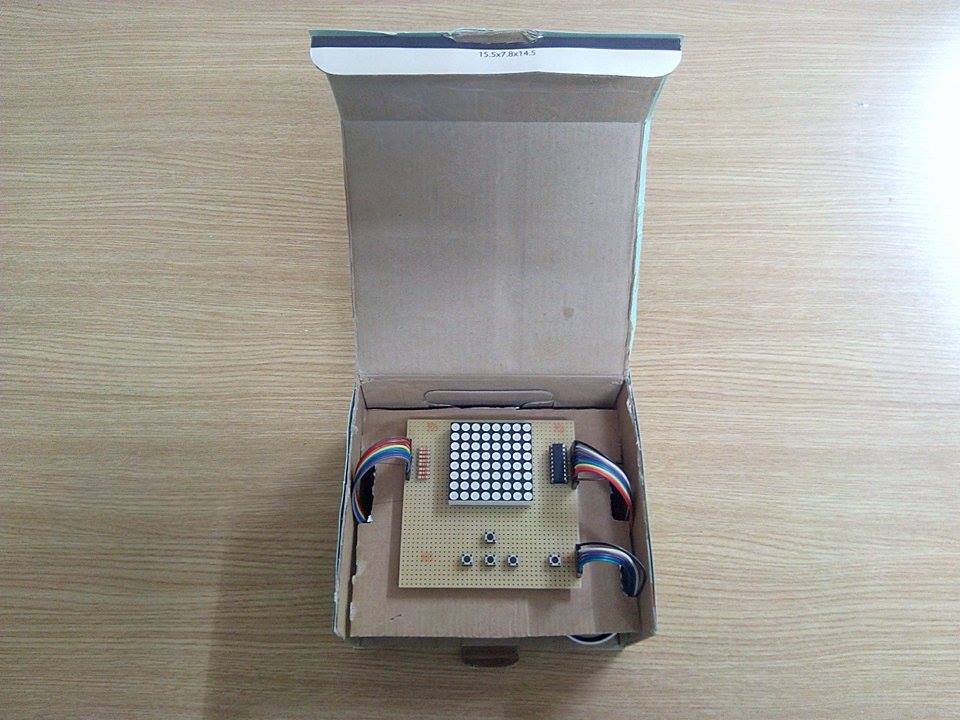

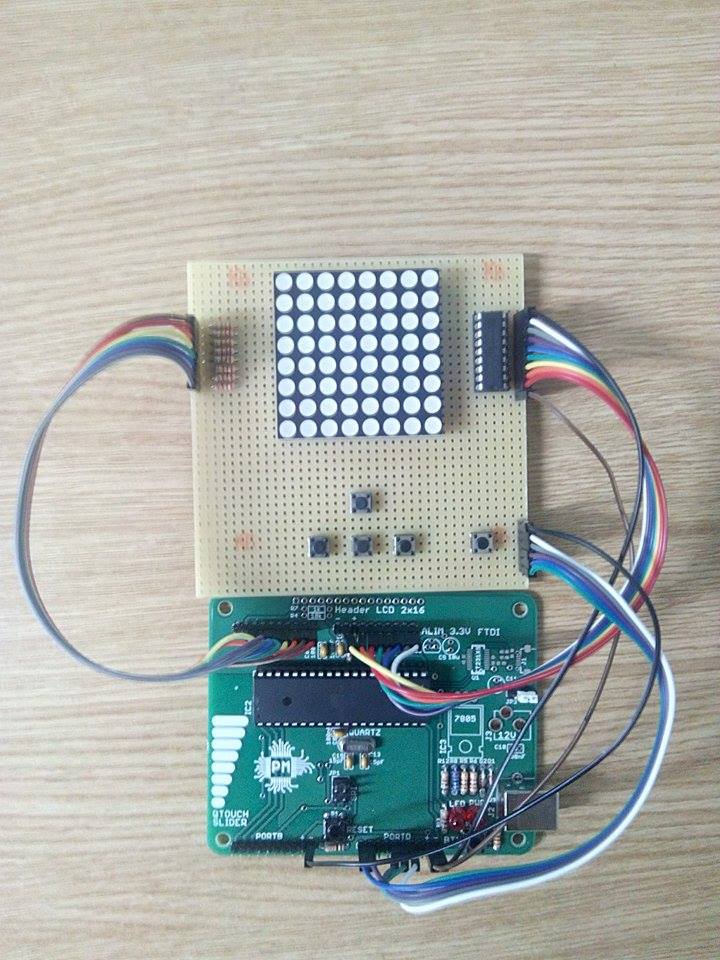

Rezultate Obţinute
Concluzii
Acest proiect ne-a consolidat, prin realizarea si programarea dispozitivului hardware, cunostintele dobandite in cadrul laboratorului de PM.
Consideram ca, cea mai interesanta etapa a proiectului a fost alcatuirea schemei electrice si lipirea componentelor.Aceasta am considerat-o o noua provocare.
Cea mai anevoiasa parte a proiectului a fost identificarea anozilor si a catozilor matricei de leduri, deoarece acestia erau incrucisati si nu aveam nicio indicatie inscriptionata pe matrice.
Download
- Unordered List ItemSchema Eagle: snake.sch
- Source Code: snake_box.zip
- Video: https://youtu.be/W6M4RDqbOHU
Jurnal
- Cumpărare componente si placuta(placa de baza), completare informatii in wiki : 20-26.04.2015
- Lipire componente si testare placa de baza, completare informatii in wiki: 27.04-03.05.2015
- Cumparare componente etapa 2(restul componentelor pentru proiect): 05.05.2015
- Lipire componente (placa test),crearea legaturii intre placi, completare informatii in wiki: 09-17.05.2015
- Implementare, testare, finalizare wiki: 18-24.05.2015
Bibliografie/Resurse
- Wiki PM: http://cs.curs.pub.ro/wiki/pm/
