Voi implementa un joc simplu de tamagotchi.

Lista de piese folosite:

1. Placa de baza:
  * Trecerea placii de baza la 3.3V: tranzistor LE33, condensator electrolitic 10μF;

2. Placa auxiliara:
   *Ecran LCD Nokia 3410;
   * 4 LED-uri rosii 5mm;
   * 4 LED-uri verzi 5mm;
   * 3 butoane pushbutton;
   * 8 rezistente 1k;
   * 1 buzzer 12mm;
   * 1 motoras;
   * 1 tranzistor NPN;
   * 1 rezistenta 2k2;
   * 14 pini;
   * 22 cabluri mama-mama;
   * cabluri de cupru pentru conexiuni;

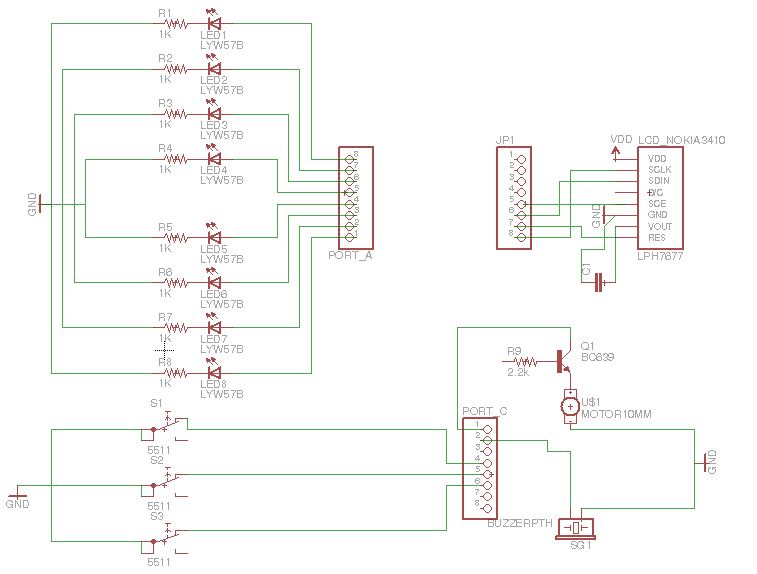

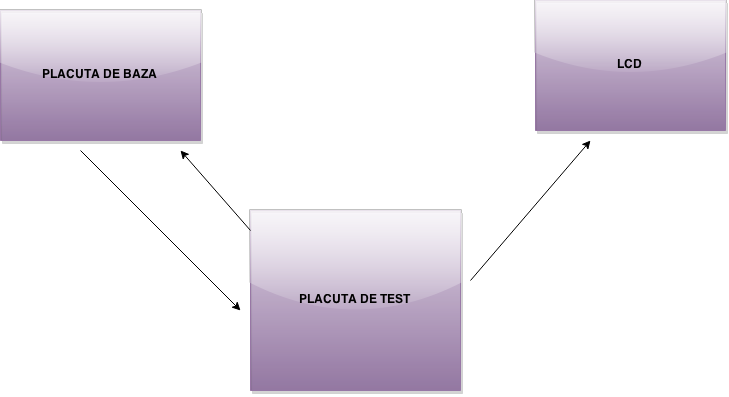

Schema electrica:

Placuta de baza:

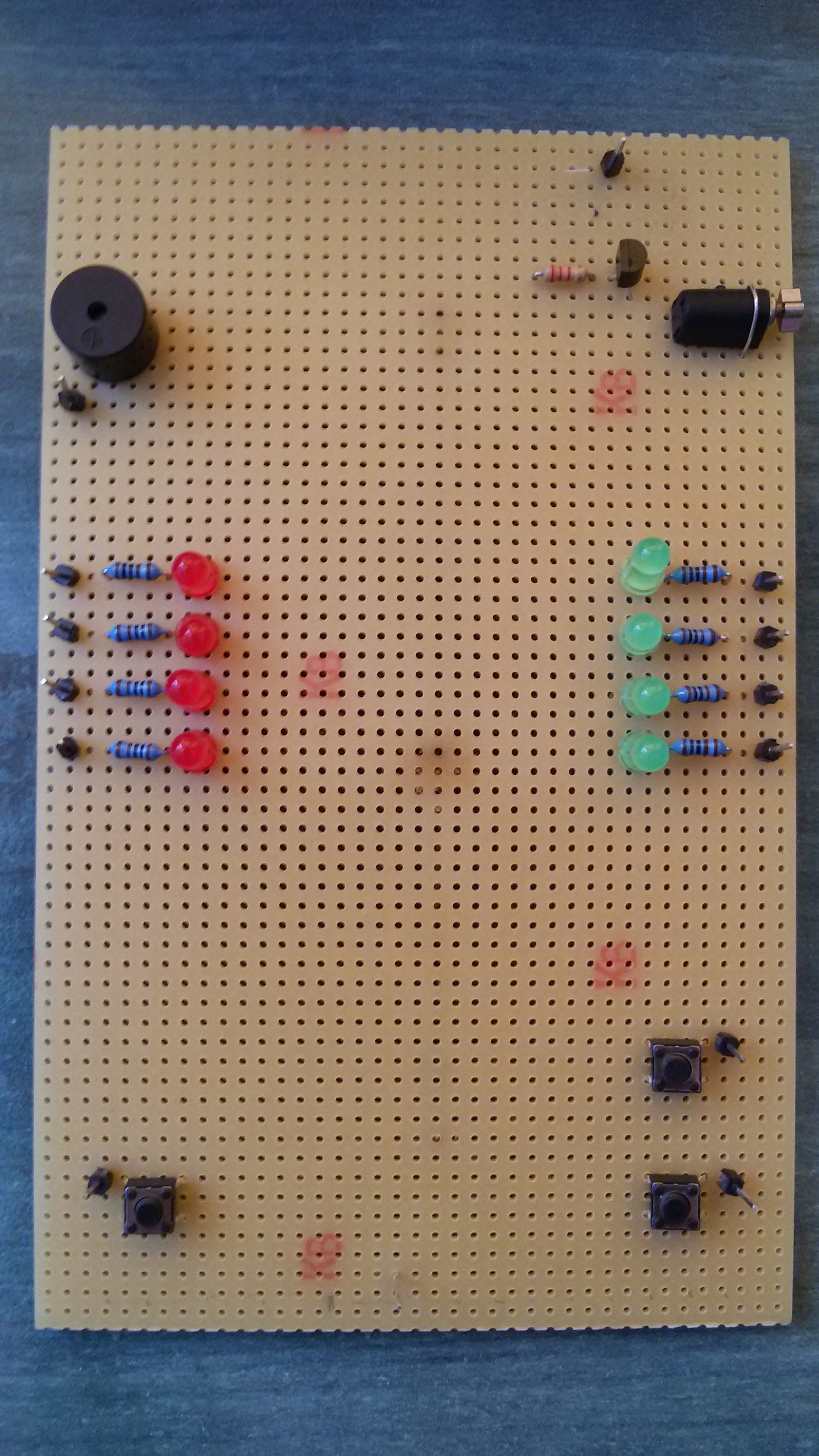

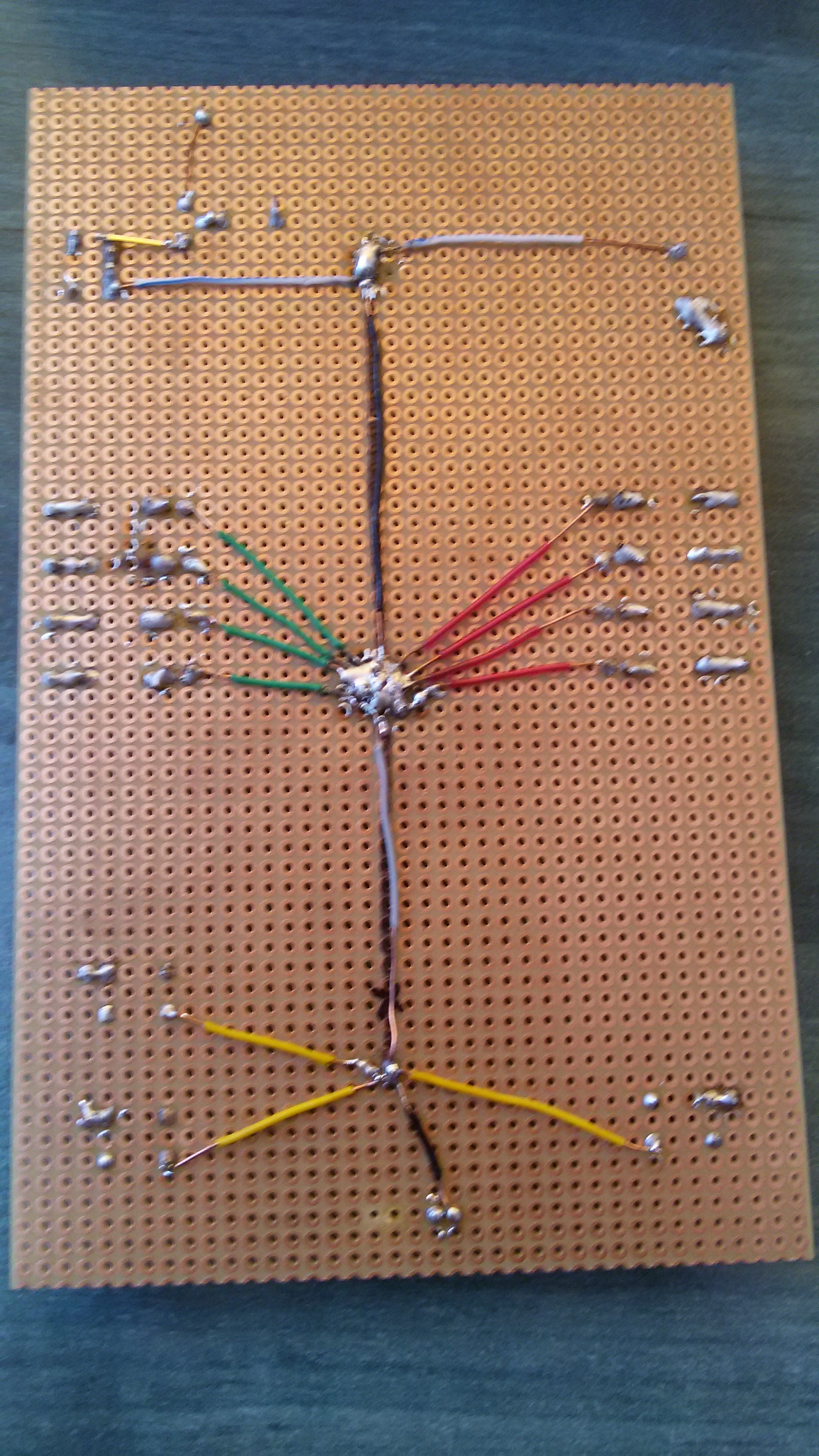

Placuta auxiliara:

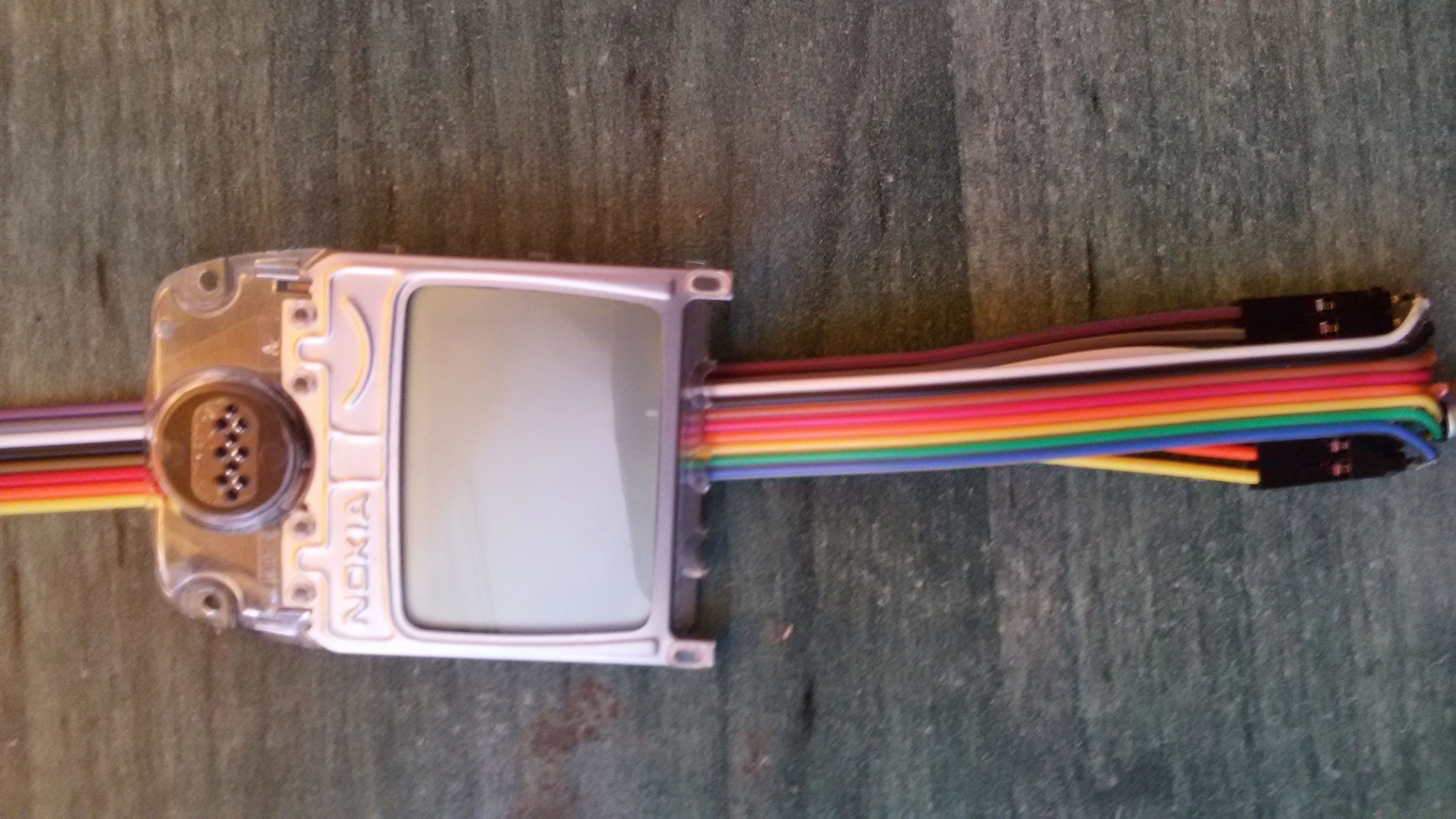

LCD Nokia 3410:

Algoritmul de functionare este urmatorul:

• starea avatarului este data de 3 parametri: foame, somn, si igiena;
• acesti 3 parametri pornesc de la o stare neutra ca si valoare;
• la intervale aleatoare de timp, una din aceste stari poate fi afectata scazandu-i valoarea;
• daca vreunul dintre acesti parametri scade sub o limita inferioara, se aprinde LED-ul rosu corespunzator;
• daca vreunul dintre acesti parametri are o valoare suficient de mare, se aprinde LED-ul verde corespunzator;
• daca starea generala(data de suma celor 3 parametri) este suficient de buna, se aprinde si al 4-lea LED verde si se activeaza motorasul;
• daca starea generala este sub limita inferioara, se aprinde si al 4-lea LED rosu si se activeaza buzzer-ul;
• schimbarea starilor se face prin cele 3 butoane din josul placutei;
• butonul din dreapta sus are rolul de a selecta parametrul ce trebuie modificat;
• butonul din dreapta jos imbunataseste parametrul selectat;
• butonul din stanga inrautateste parametrul selectat;
• in momentul in care se activeaza si al 4-lea LED, se modifica si imaginea avatarului pe LCD;
• imaginile proiectate pe LCD le-am obtinut folosind aplicatia FastLCD din arhiva atasata;

Nu am reusit sa corectez toate conexiunile pentru a obtine un proiect functional in scopul in care a fost proiectat.

Desi implementarea nu pare prea complicata, exista multe erori de hardware, de conexiune, de compatibilitate care pot aparea si care ingreuneaza procesul.

Sursele proiectului: tamagotchi.zip

Driver-ul pentru ecran:(diferenta fata de LCD Nokia 3310 este rezolutia): lcd_pcd8544_v026rev1.zip

Pozele folosite ca surse impreuna cu echivalentul lor in cod obtinut din FastLCD.exe: avatari.zip
