Introducere
Proiectul consta in construirea unui cub de leduri si crearea de animatii pe acesta. Am ales acest proiect deoarece are un mare impact vizual si nu este foarte dificil de facut.

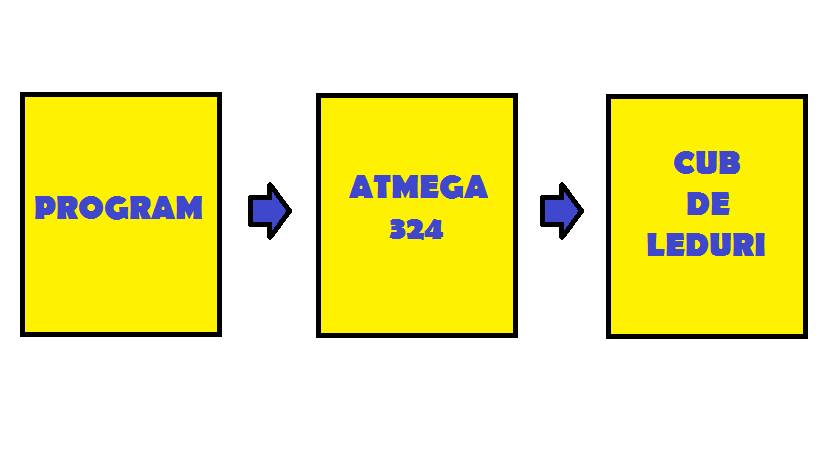

Descriere generală
Hardware Design
64 leduri 16 rezistente 220 Ω 4 rezistente 2.2 kΩ 4 tranzistori NPN BC337 bareta pini tata (21 pini pe placa de test) placa de test fir conductor albastru (~ 1 m) 21 fire de legatura mama-mama
Software Design
- Programmer's Notepad
- WinAVR
- am implementat diverse efecte de aprindere si stingere a ledurilor
Rezultate Obţinute
Concluzii
A fost un proiect interesant din care am invatat sa construiesc si partea hardware a unui proiect, cea mai dificila parte fiind lipirea led-urilor pentru realizarea cubului (mai ales etajele intre ele) deoarece necesita foarte multa atentie.
Download
- cod_sursa: bucur_sorin.zip
Jurnal
21 aprilie - am primit placa de baza si componentele pentru aceasta
24 aprilie - am cumparat placuta de test si restul componentelor necesare pentru proiect

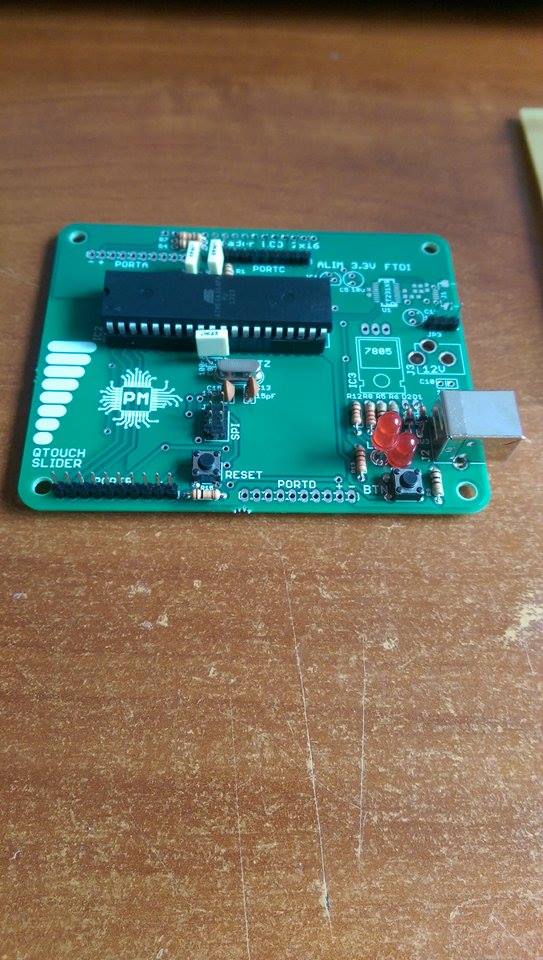

29 aprilie - am lipit componentele pe placa de baza

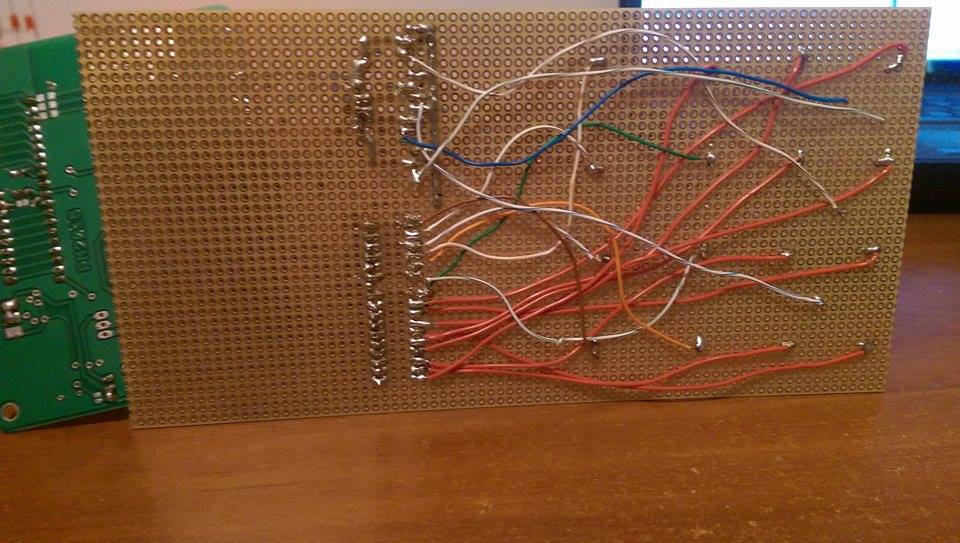

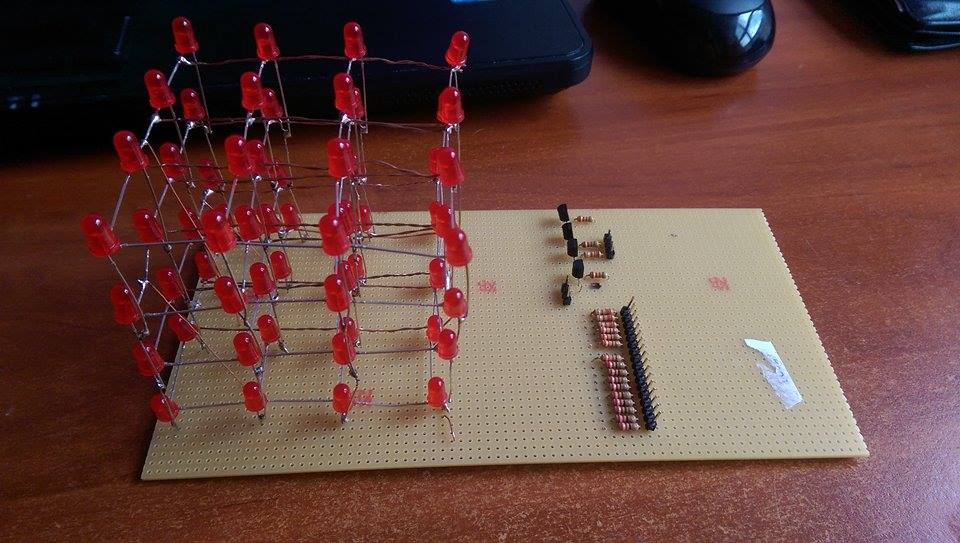

16 mai / 17 mai - am lipit cubul si restul componentelor pe placa de test
20 mai / 21 mai - am scris codul pentru proiect
28 mai - am terminat realizarea paginii de wiki
