Vlad-Bogdan FRUJINĂ - Nume proiect
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Cub format din leduri, de dimensiune 4x4x4, ce reda diferite jocuri de lumini. Acesta este usor de realizat si are un efect vizual mare.

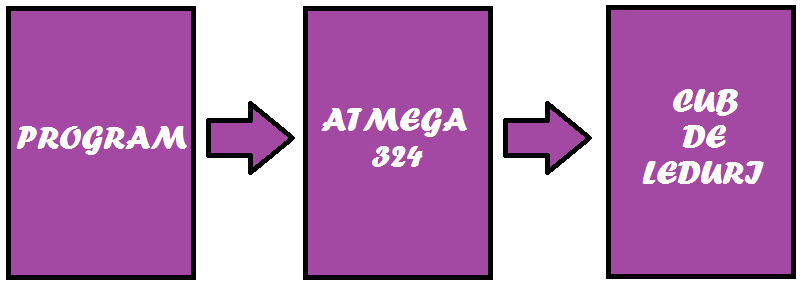

Descriere generală

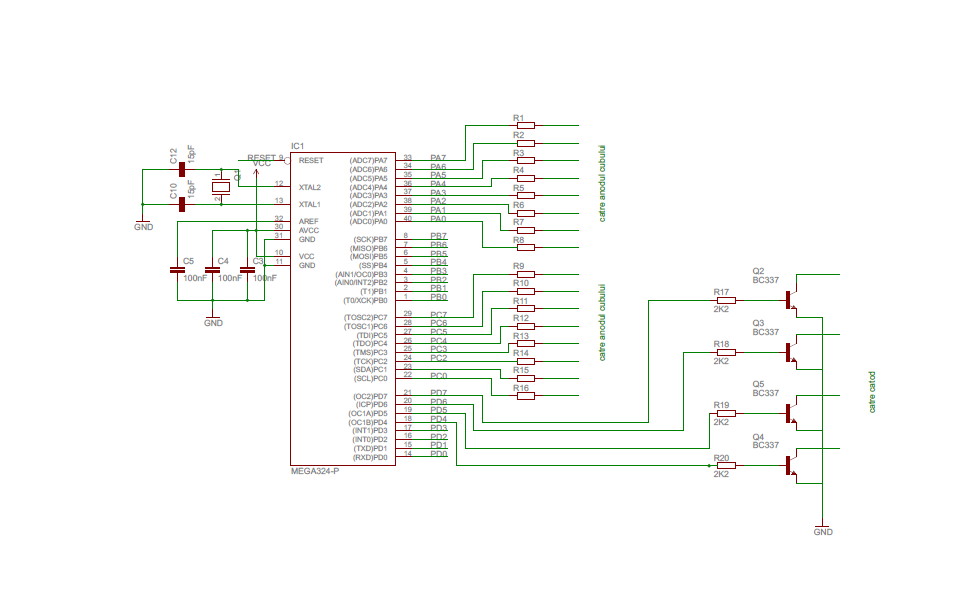

Hardware Design
- 64 leduri
- 16 rezistente 220 Ω
- 4 rezistente 2.2 kΩ
- 4 tranzistori NPN BC337
- bareta pini tata (21 pini pe placa de test)
- placa de test
- fir conductor albastru (~ 1 m)
- 21 fire de legatura mama-mama
Software Design
- mediu de dezvoltare: Programmer's Notepad
- pentru programarea microcontroller-ul: WinAvr
- am implementat diverse efecte de aprindere si stingere a ledurilor

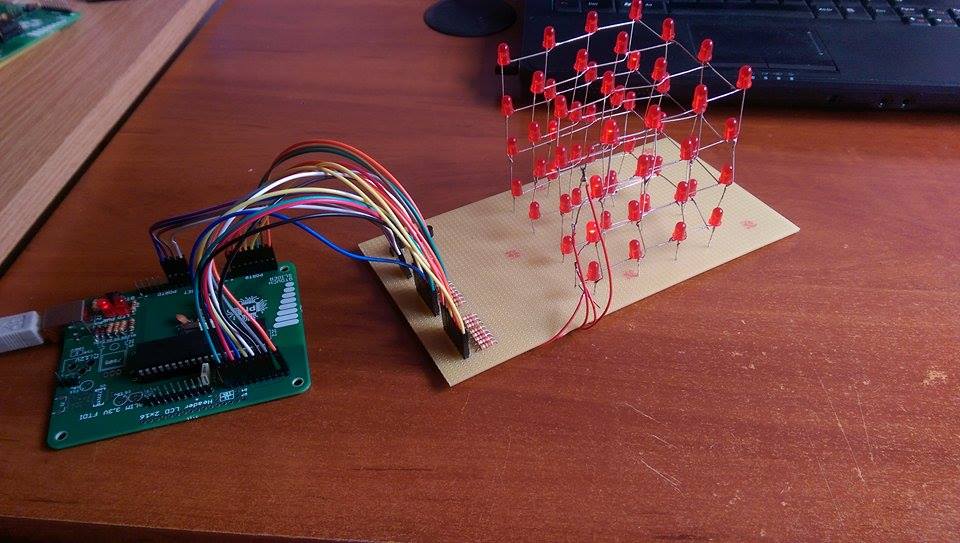

Rezultate Obţinute
Concluzii
A fost un proiect interesant care necesita multa rabdare in special pentru lipirea ledurilor corespunzator apoi a celor patru etaje intre ele.
Download
- cod sursa: frujina_vlad.zip
Jurnal
21 aprilie - am primit placa de baza si componentele pentru aceasta
27 aprilie - am cumparat placuta de test si restul componentelor necesare pentru proiect
30 aprilie - am lipit componentele pe placa de baza
10 mai - 11 mai - am lipit cubul si restul componentelor pe placa de test
23 mai - am scris codul pentru proiect
28 mai - am terminat realizarea paginii de wiki
Bibliografie/Resurse
