Constantin-Cristian CIUCĂ - Bluetooth Car

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Masinuta controlata prin bluetooth de pe telefon cu sistem de operare android, se deplaseaza fata-spate, stanga-dreapta folosind un driver de motoare.

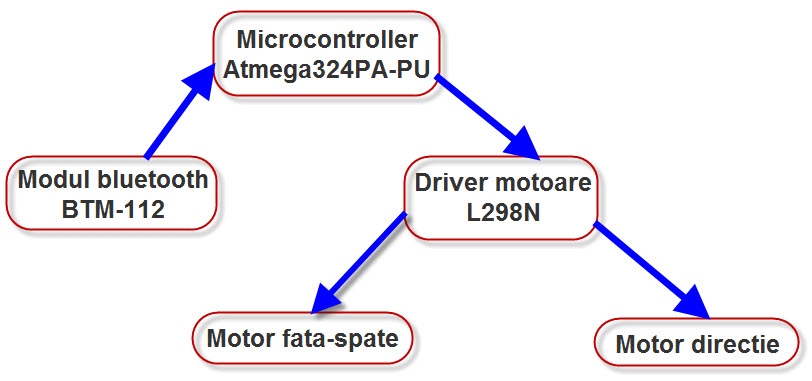

Descriere generală

Hardware Design

listă de piese:

  • Bluetooth HC-05,
  • Plăcuță PM,
  • Driver motoare L298N
  • 8 diode 1N4004
  • 2 condensatoare 100n
  • 1 rezistenta 2.2k
  • 1 rezistenta 1.2k

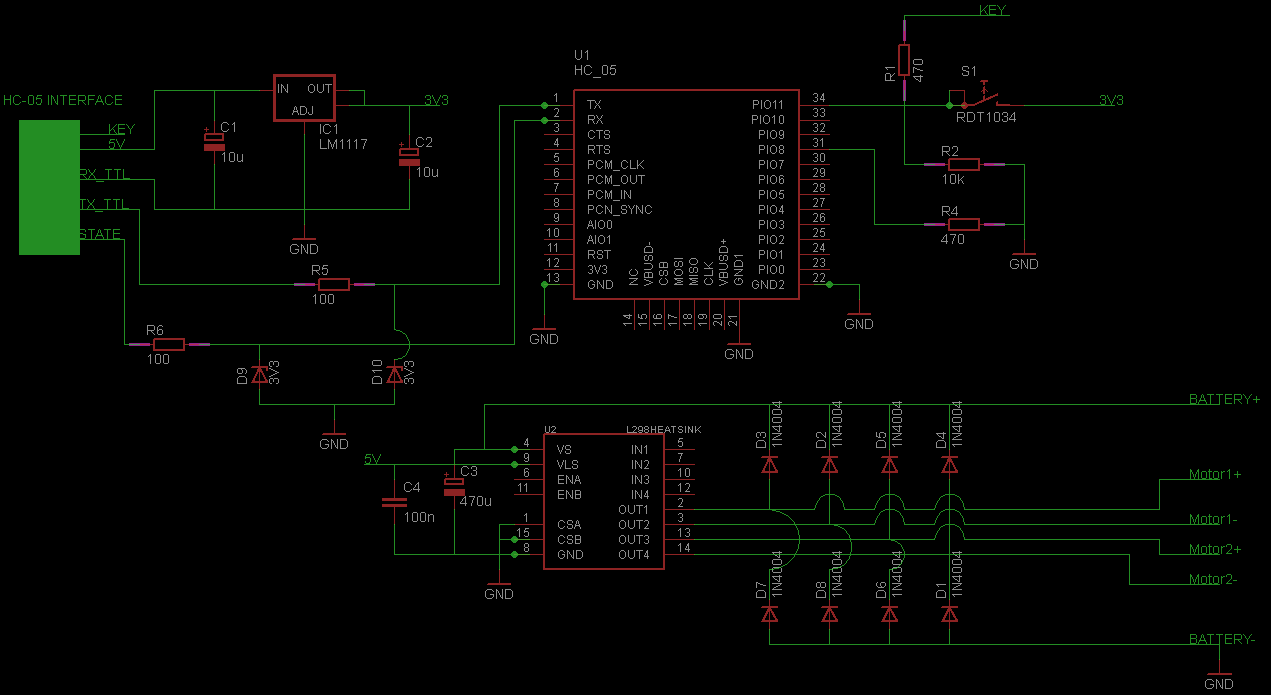

Schema electrica:

Software Design

Am folosit editorul de text Programmers Notepad 2 si compilatorul AVR Studio

Microcontrollerul primeste caractere prin intermediul modulului de bluetooth pe care le interpreteaza si executa diferite comenzi.

Programul folosit pentru transmiterea caracterelor este blue control.

Rezultate Obţinute

Am adaugat un cod gresit pe placa in ultima zi si s-a ars driverul de motoare.

Concluzii

Proiectul a fost foarte interesant si am invatat foarte multe lucruri realizand acest proiect.

Download

Jurnal

1. Am cumparat placutele pentru placutiada

2. Am achizitionat componentele necesare pentru placa de baza

3. Am realizat lipiturile pe placa

4. Am avut pentru placa de baza diode care nu erau bune si a trebuit sa cumpar alte diode

5. Am terminat de lipit placa

6. Am cumparat modul bluetooth hc-05

7. Am cumparat driver motoare L298N

8. Am realizat schema electrica a proiectului in Eagle.

9. Am realizat lipiturile pentru proiect

10. Am uploadat codul pe microcontroller.

11. Am descarcat programul Blue control pentru controlul masinii.

Bibliografie/Resurse
