Introducere
Tester Utp.
Descriere generală

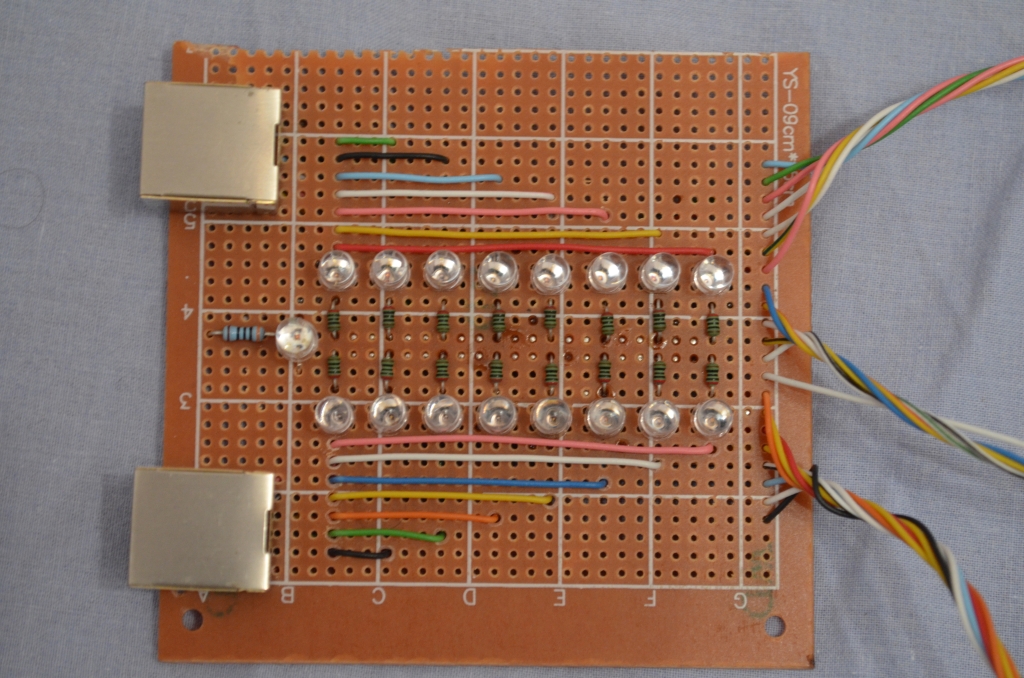

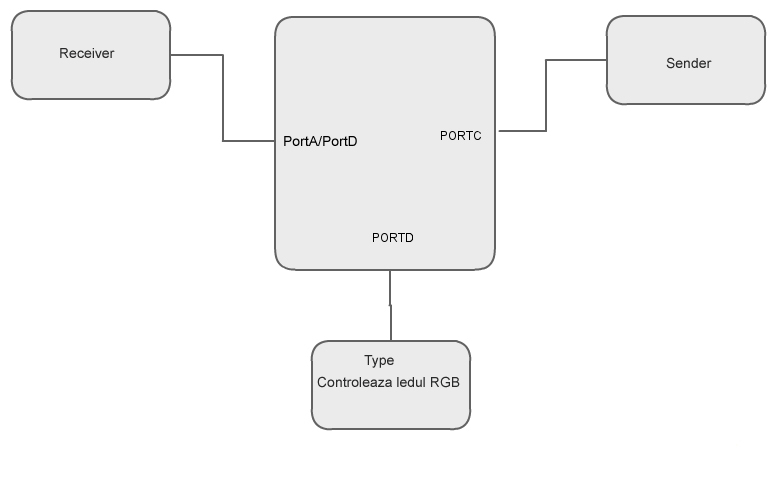

Un cablu UTP are 8 fire. Pentru fiecare fir am folosit cate o pereche de 2 leduri pentru a
arata corespondenta pinilor dintre capetele cablului UTP. Transmit secvential cate
un semnal pe fiecare cablu, iar la sfarsit, dupa ce analizez semnalul de intoarcere,
determin tipul mufarii si aprind ledul RGB, dupa cum urmeaza:
-rosu: eroare (mufare gresita / cablu intrerupt)
-verde: straight-through
-albastru: cross-over

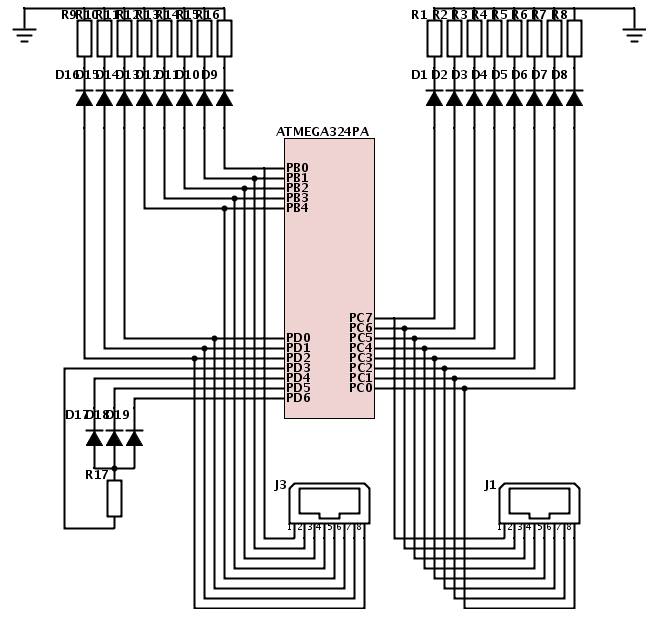

Hardware Design
Lista piese: -16 leduri 5mm rosii
-16 rezistente 200 ohmi
-2 mufe RJ45
-1 led RGB
-1 rezistenta 300 ohmi
Software Design
- mediu de dezvoltare (if any) (e.g. AVR Studio, CodeVisionAVR)
- librării şi surse 3rd-party (e.g. Procyon AVRlib)
- algoritmi şi structuri pe care plănuiţi să le implementaţi
- (etapa 3) surse şi funcţii implementate
Rezultate Obţinute

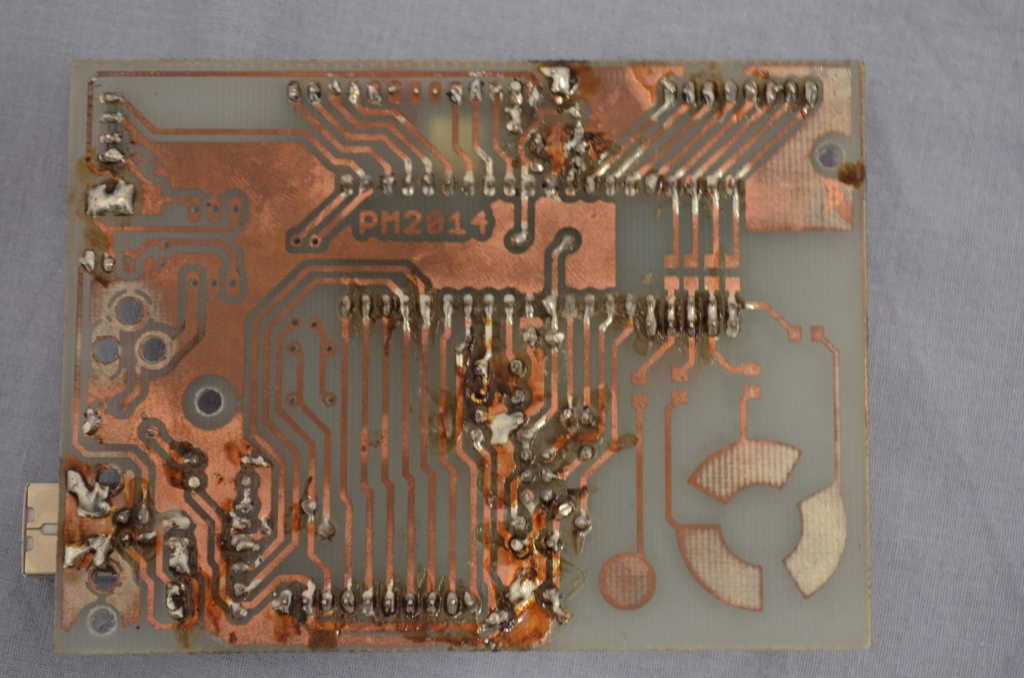

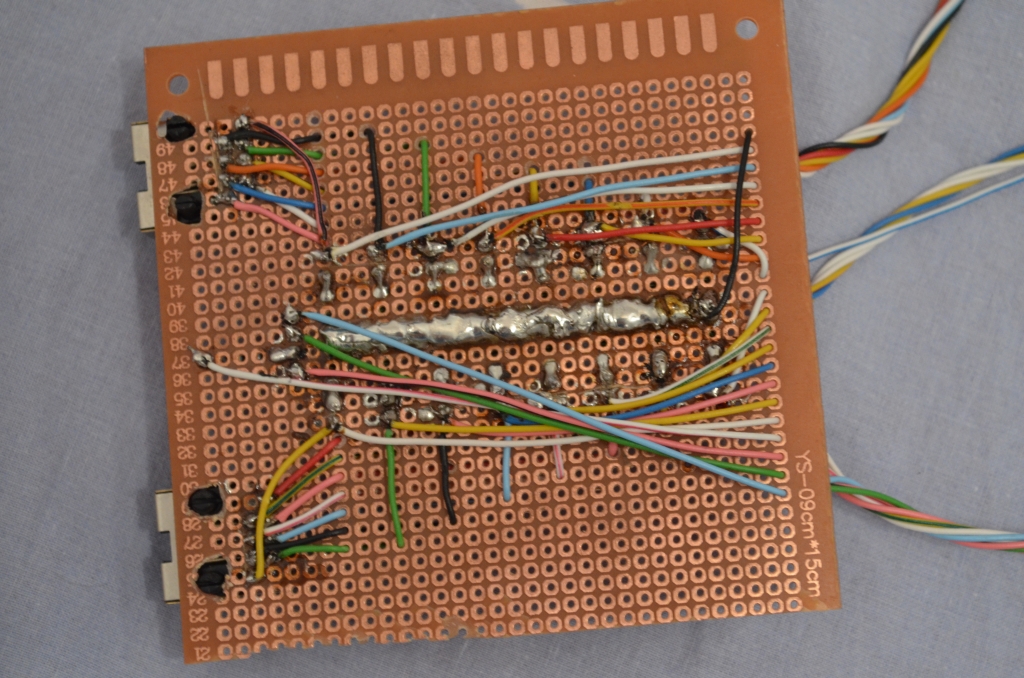

Proiectul din pacate nu a fost finalizat. A fost un proiect interesant, lipiturile foarte apropiate mi-au dat batai de cap.
Concluzii
Download
Jurnal
Bibliografie/Resurse
Bibliografie:http://www.digikey.com/schemeit
