Proiectul LedCube consta in construirea unui cub format din 64 de leduri fiind organizat pe 4 nivele.
Proiectul LedCube consta in realizarea unui cub de leduri 4x4x4, organizat pe 4 nivele. Acest proiect are ca scop sa redea diverse efecte si animatii 3D.
Proiectul are ca scop crearea unui cub de leduri de 4x4x4 leduri care se vor aprinde in diferite moduri pentru a crea modele interesante.Tot odata scopul proiectului este unul de design.
Ideea de la care am pornit a fost faptul ca am vizualizat pe Youtube diverse cuburi cu leduri si am pornit de la acest video: https://www.youtube.com/watch?v=WSW9lX5iagE care mi-a placut si m-am gandit sa construiesc propriul meu cub de leduri , insa cu o animatie mai simplista.
Ca si utilitate consider ca acest proiect constitue si un punct de plecare pentru proiecte mai mari. Totoadata ajuta si la imbunatatirea cuonstintelor de lucru cu materiale electronice precum leduri, tranzistoare, rezistente unde am vazut utilizarea lor in practica, nu numai teoretic. Dupa finalizarea acestu proiect, el va putea fi utilizat ca si un acesoriu ambiental, scopul lui fiind unul de design.
Lista de piese folosite:
Nume componenta | Cantitate | Pret |
---|---|---|
Placuta de baza etapa 1 | 1 | 40 RON |
Leduri albe de 5mm, 19 mcd | 64 | 20 RON |
Rezistente 220ohmi | 16 | 2 RON |
Rezistente 1komh | 4 | 2 RON |
Placuta de test | 1 | |
Tranzistor NPN BC639 | 4 | 1 RON |
Cablu 0,25 mm | 2 m | 1 RON |

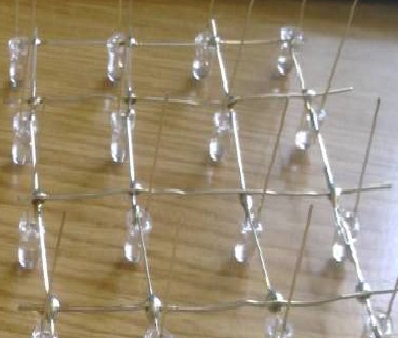

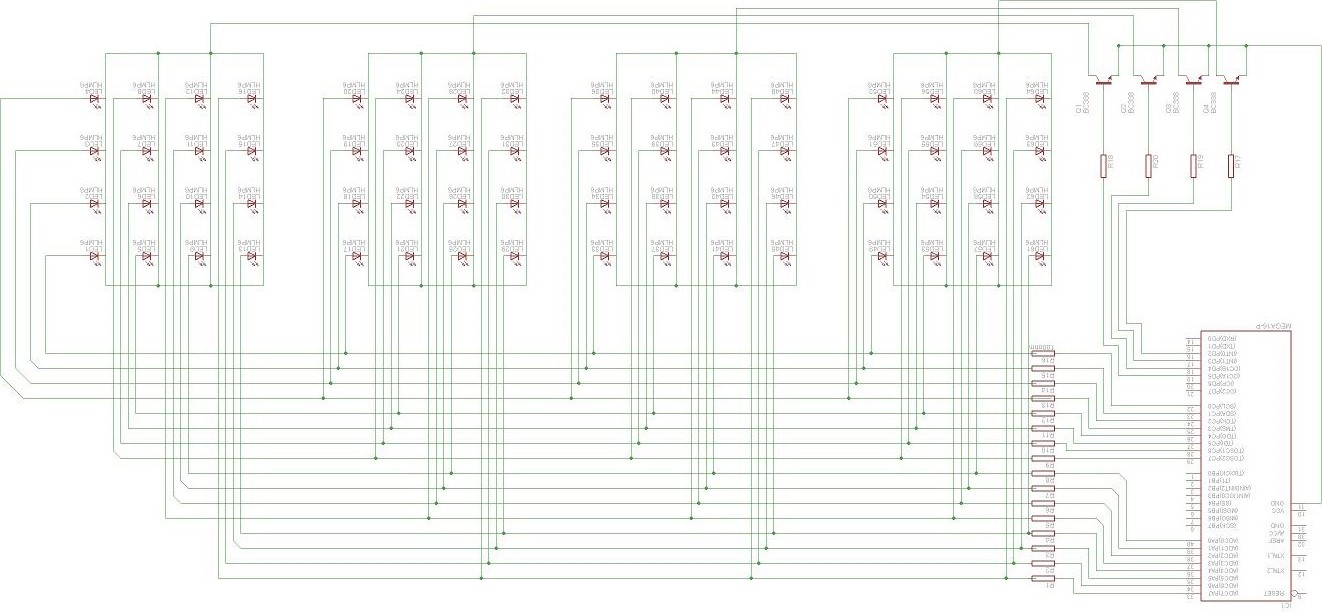

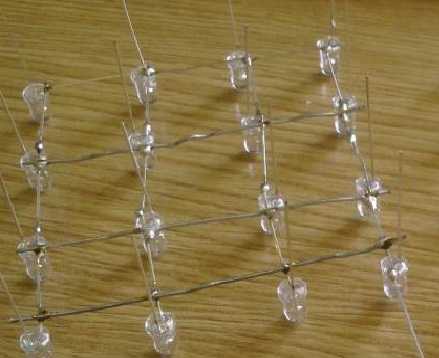

Am folosit o bucata de carton pe care mi-am construit matricea 4×4. Dupa care am pus ledurile in acea matricea si am inceput sa lipesc cate un rand, pana in final am lipit cele 4 nivele de led-uri, un nivel avand 16 leduri.Am lipt catod-urile pe orizontala iar anod-urile pe verticala.Dupa ce am terminat construirea cubului (cele 4 nivele) am trecut pe placuta cealalta unde am lipit cele 16 rezistente de 220 homi si le-am conectat la pini si la anod-uri.Dupa care am lipit cele 4 rezistente si cei 4 tranzistori BC639.
Descrierea codului aplicaţiei (firmware):
Proiectul a fost unul foarte interesant si muncitoresc in acelasi timp, din care am invatat multe lucruri. Unul din putinele aplicatii practice din facultate care m-a facut sa caut cum anume se procedeaza cu construirea lui si tot o data m-a ajutat sa inter actionez cu asistentul de laborator (Razvan Tataroiu) de la care la fel am avut ceva de invatat si care la randul lui m-a ajutat.
Cod:source_cub.zip
