Sergiu LUCA - Led Cube

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Am realizat un cub de 64 de LED-uri dispuse pe 4 nivele (4x4x4). Scopul proiectului este unul decorativ, redand diverse animatii pe LED-uri; Se pot face mai multe combinatii de jocuri de lumini. Proiectul a fost util deoarece a fost unul practic: am invatat si partea practica a electronicii si am invatat ce inseamna “debugging hardware”.

Descriere generală

Am dispus 64 de LED-uri pe 4 nivele.LED-urile sunt dispuse pe placa de test astfel: diodele de pe un strat orizontal au catozii comuni iar diodele de pe aceeasi verticala cu anozii cumuni. Cubul format din LED-uri este conectat la placa de baza.

Schema bloc este urmatoarea:

Hardware Design

Lista de piese este urmatoarea:

1) Placuta de baza
2) Placuta de test
3) 64 LED-uri
4) 16 rezistente de 220 Ohm
5) ULN2003AN
6) Fire de legatura

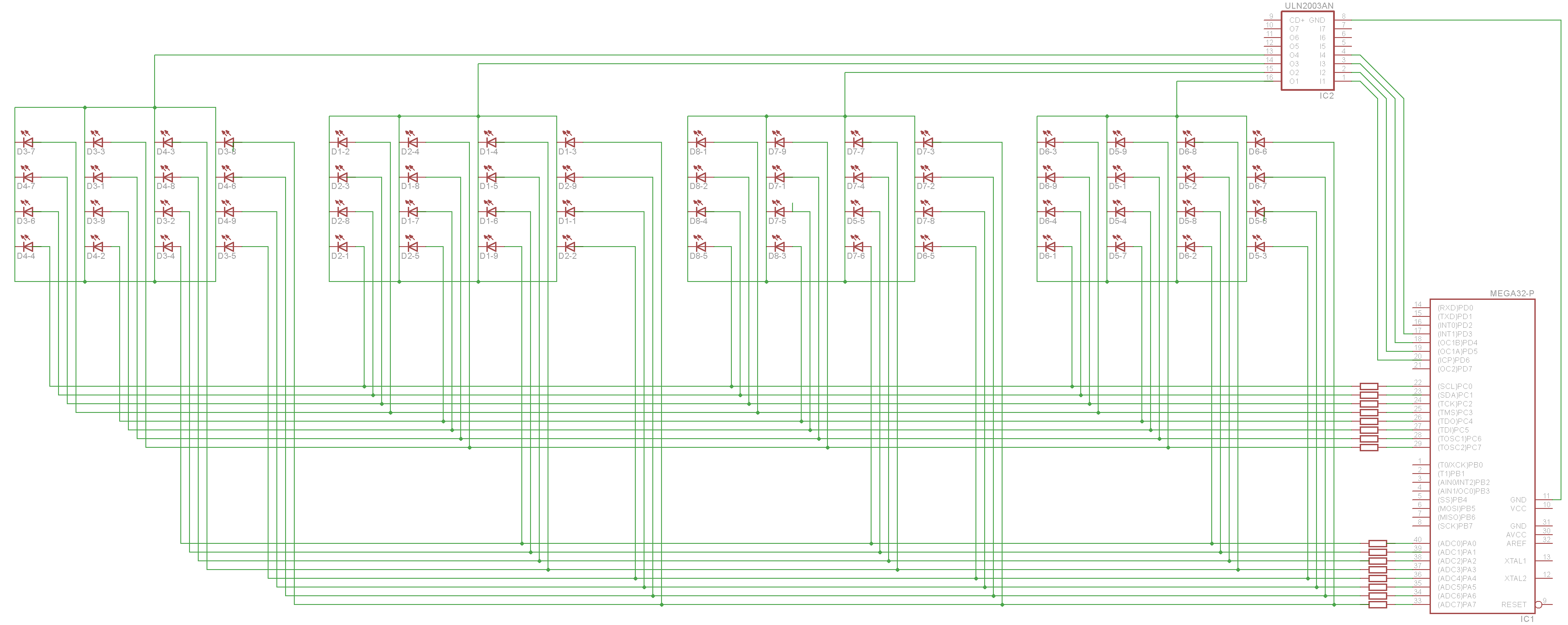

Schema electrica este urmatoarea:

Modul de lucru este urmatorul:

1) Am confectionat sablonul necesar realizarii cubului;

2) Am confectionat cele 4 straturi de cate 4×4 LED-uri si apoi le-am lipit intre ele;

3) Am fixat cubul, cele 16 rezistente de 220 Ohm si integratul ULN2003AN pe placa de test;

4) Am lipit cei 16 anozii ai diodelor ce formeaza cubul pe placa de test;

5) Am realizat conexiunile dintre placa de baza si placa de test conform schemei electrice.

Software Design

Rezultate Obţinute

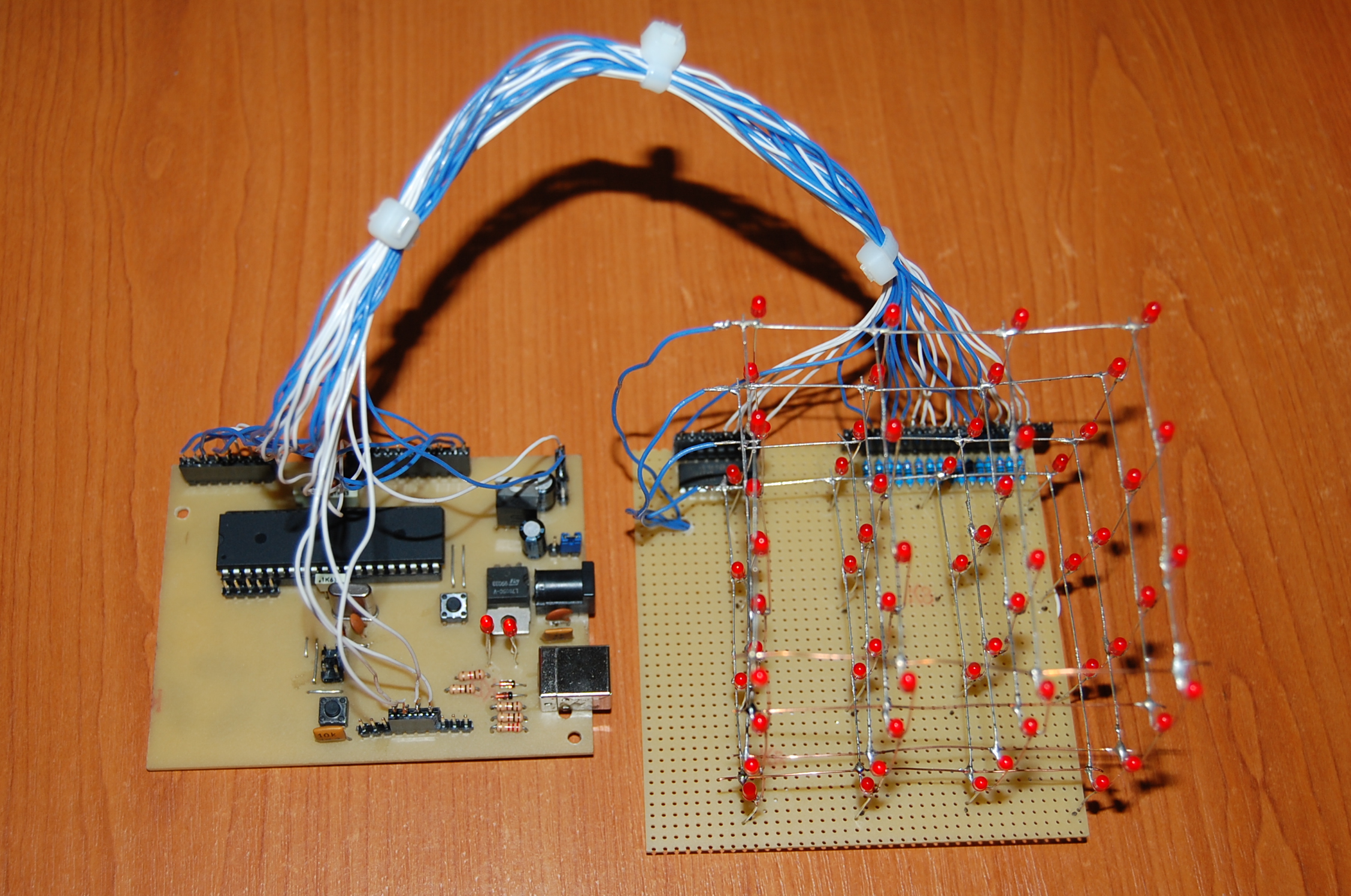

Proiectul realizat este urmatorul:

Concluzii

In concluzie a fost un proiect foarte interesant, un proiect practic dar care a necesitat rabdare deoarece au fost multe ore de lipituri dar si de depanat. Exemple de probelme intalnite au fost la lipituri, conexiuni gresite, rupturi de fire etc. Din pacate timpul nu mi-a mai permis realizarea partii software.

Download

Jurnal

1) Saptamana 9: Am ales tema proiectului, mi-am creeat pagina de wiki si am conceput schema bloc;

2) Saptamana 10: Am cumparat componentele pentru placa de baza si le-am lipit pe placa de baza;

3) Saptamana 11: Am conceput lista de piese pentru proiectul efectiv si le-am cumparat. De asemenea am realizat schema eletrica;

4) Saptamana 12: Am lipit cubul, ULN-ul si rezistentele pe placuta de test;

5) Saptamana 13: Am realizat conexiunile dintre placa de test si placa de baza conform schemei electrice.

Bibliografie/Resurse
