Elena - Issabela IORDACHE - Led Cube

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Proiectul LedCube consta in realizarea unui cub de leduri 4x4x4.Scopul lui este de a reda diverse animatii 3D
prin aprinderea ledurilor intr-un joc de lumini.
Utilitatea lui este de a ma ajuta sa imi aprofundez cunostintele de electronica, iar dupa va putea servi foarte bine ca si obiect de decor.

Hardware Design

Lista de piese folosite:

Nume componenta Cantitate
Placuta etapa 1 1
Leduri 64
Rezistente 220ohmi 20
Rezistenta 1kohm 6
Placuta de test 1
Tranzistor BC639 7

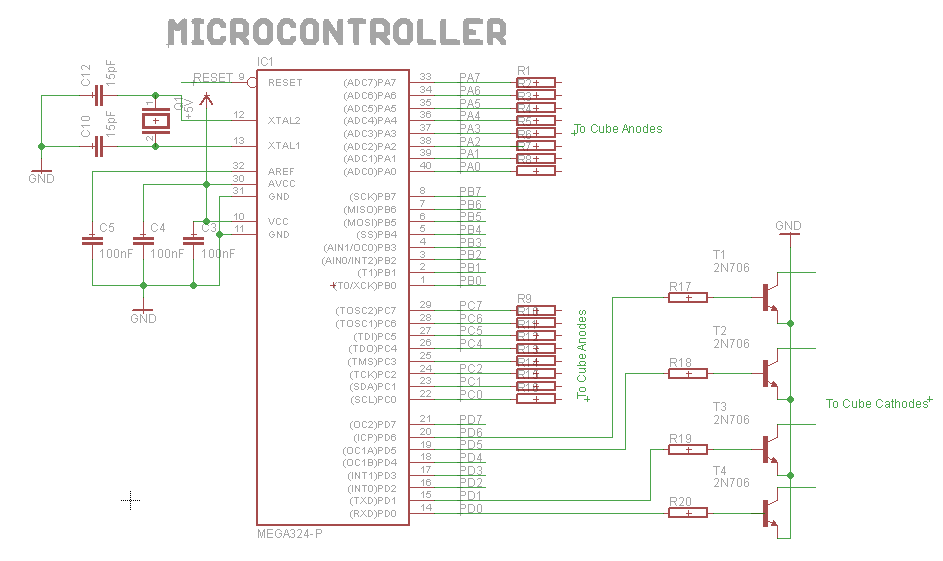

Schema Electrica

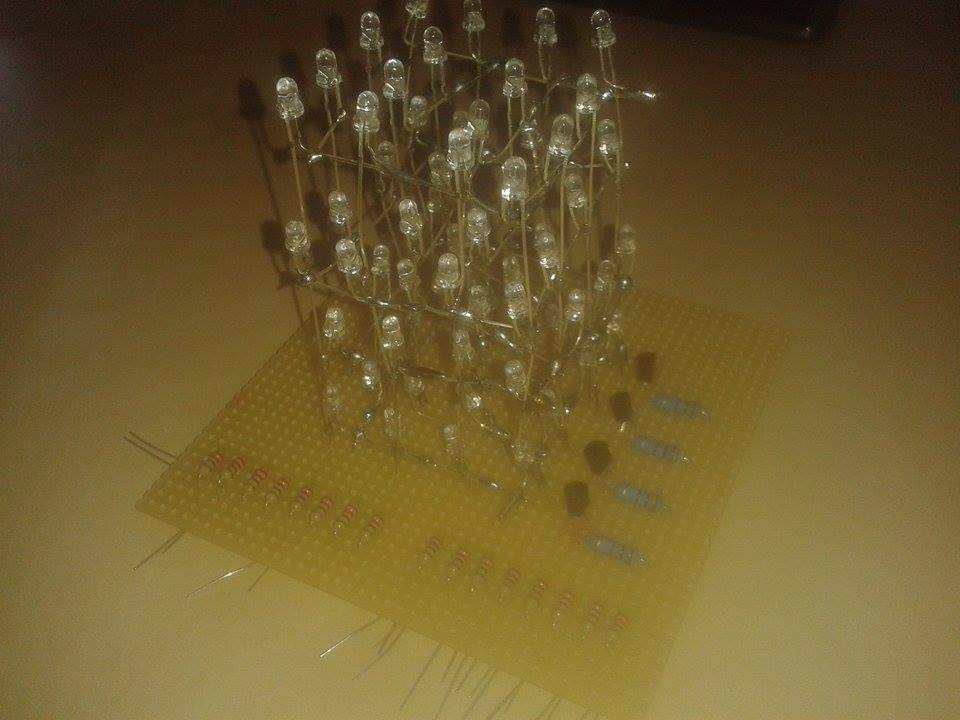

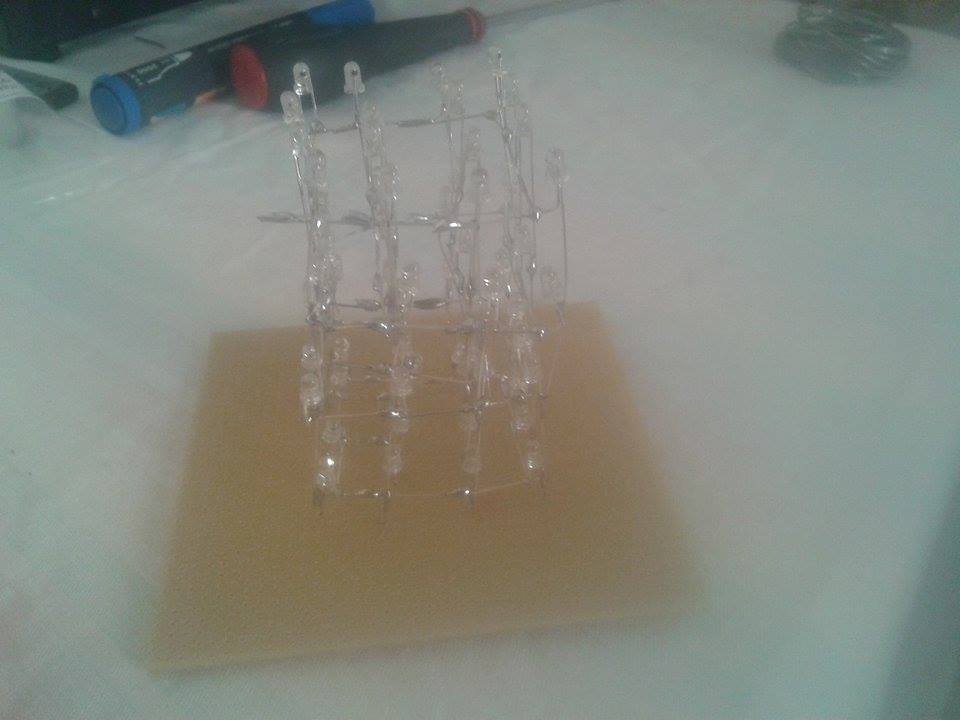

Construirea cubului→L-am impartit in 4 nivele,fiecare nivel avand 16 leduri.Pentru formarea unui nivel am lipit catozii(-) celor 16 leduri,in line. Am folosind o matrice,o schita pe un carton, pentru a simplifica construirea cubului,si evident pentru a pastra o simetrie intre leduri.La final am asamblat cele 4 nivele prin lipirea anozilor(+).

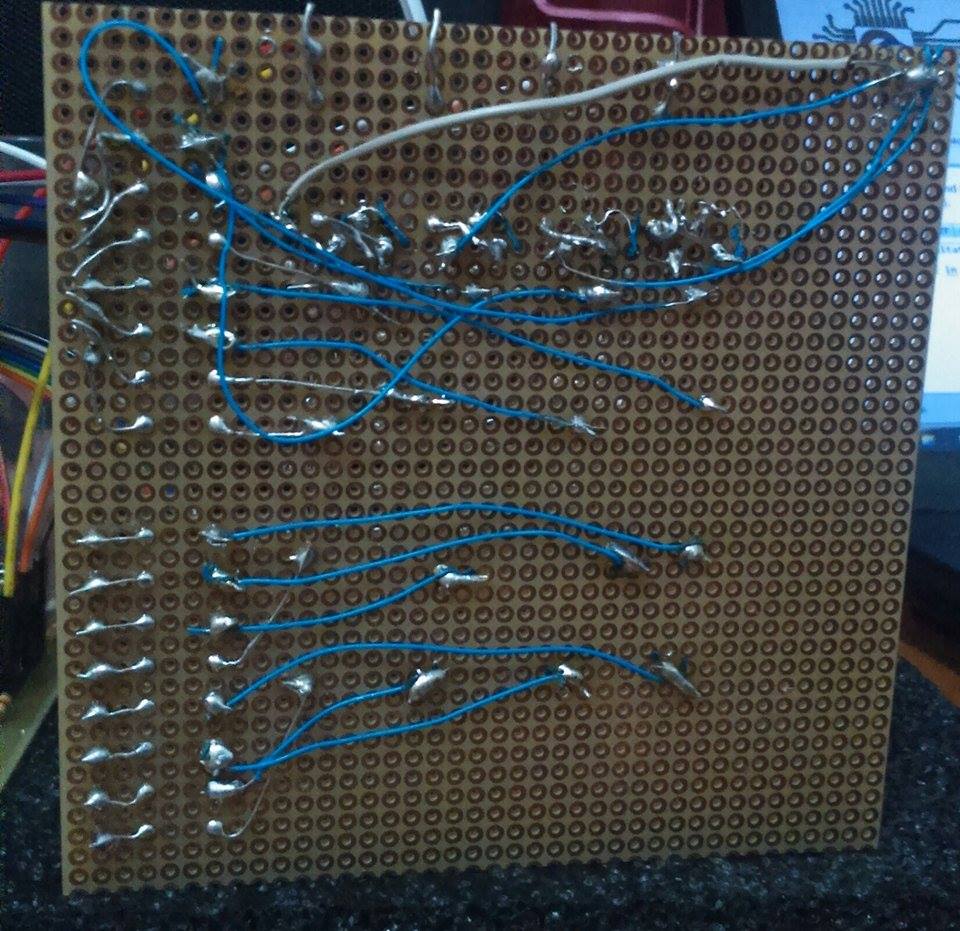

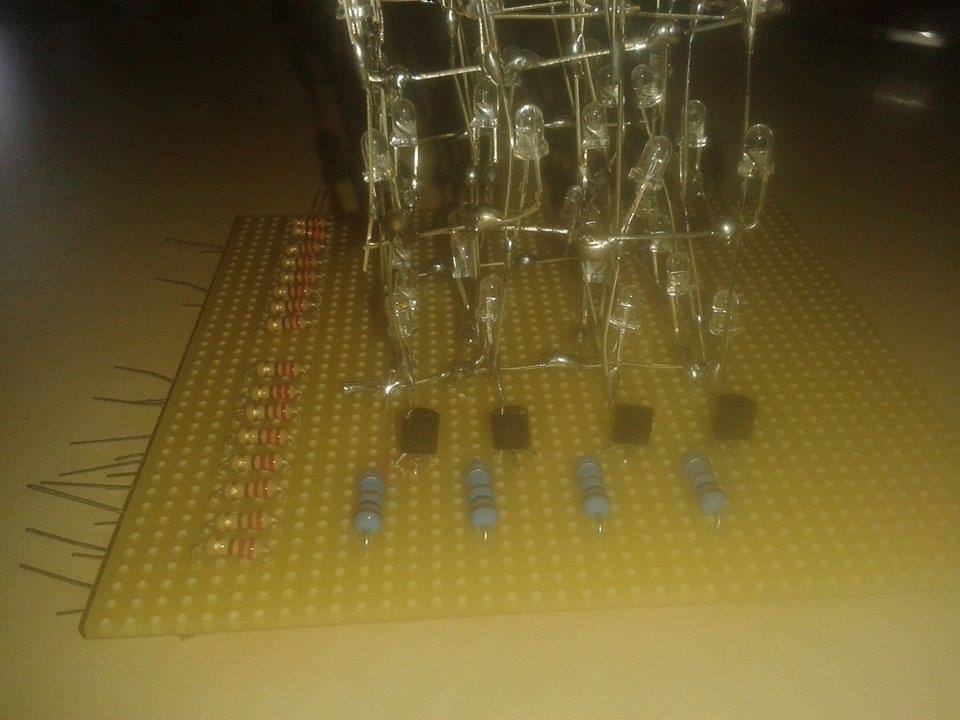

Circuitul de pe placa secundară arată astfel:

Software Design

Am folosit toolchain-ul AVR pe Linux Mint, cum este descris in laborator. Ca editor am folosit vim. Am implementat doar 2 jocuri de lumini, care cicleaza intr-un while.

Rezultate Obţinute

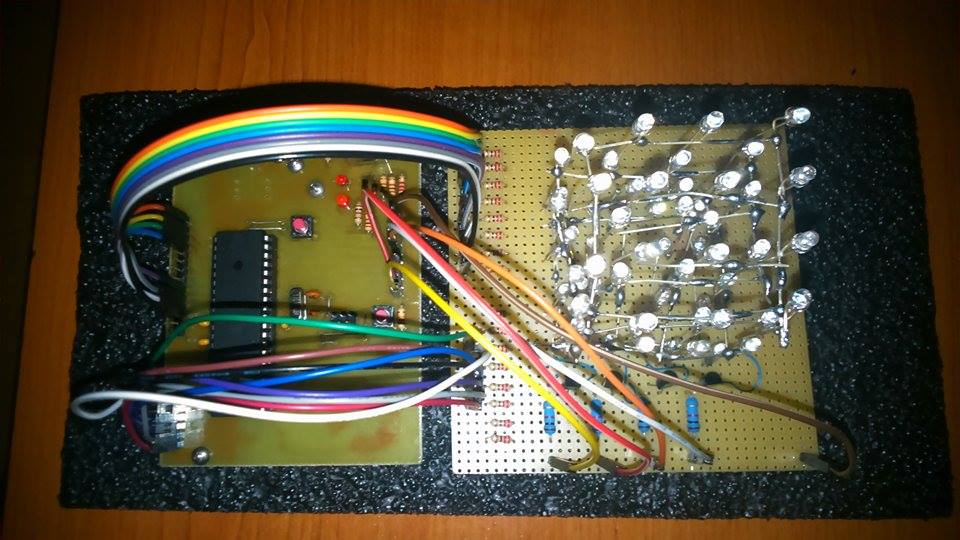

Proiectul in forma finala:

Concluzii

Un proiect interesant-a fost primul meu proiect hardware din care am invatat foarte multe lucruri atat dintr-o perspectiva hardware, cat si din una software. Este un proiect care necesita multa rabdare in special pentru lipirea ledurilor ,dar cu o foarte mare atentie si rabdare am reusit sa il duc pana la capat in timp util.(este un LedCube perfect functional)

Download

Jurnal

Data Ce am realizat
10 aprilie Am terminat de lipit placuta
24 aprilie Am inceput wiki-ul
24 aprilie Mi-am ales proiectul
1 mai Am dat comanda de piese la farnell
7-14 mai Am lucrat la placuta secundara
20 mai Am scris codul
21 mai Am terminat proiectul

Bibliografie/Resurse

Proiectele anterioare (2013-2012) m-au ajutat sa finalizez acest proiect si nu in ultimul rand indicatiile laborantului(I.Diaconu)
