Cristian George DUMITRU - X si 0, matrice 3x3 LED-uri

Autorul poate fi contactat la adresa: -

Introducere

Prezentarea proiect:

  • implementare joc X si 0, folosind o matrice de led-uri 3×3
  • am ales acest proiect pentru a-mi creea propriu joc de x si 0 pe care-l jucam cand eream in generala/liceu(amintiri)
  • utilitate: imi va spori cunostintele in domeniu; iar pentru ceilalti, sansa de a “ma provoca” la un joc vs.

Descriere generală

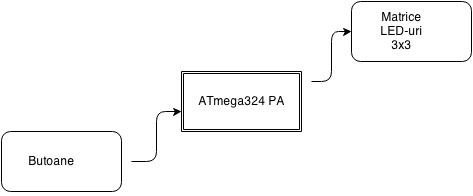

Schema bloc:

Hardware Design

Lista piese:

Componenta Numar bucati Cost/Bucata Cost total/Componenta Magazin
Placa etapa1 1 - - -
Placa test 1 x 100×100 8 lei 8.0 lei Conex
Led-uri bicolore 9 1 lei 9.0 lei Conex
Butoane 5 0.6 lei 3.0 lei Electronic Light
Rezistente 9 x 1k ohm 0.2 lei 1.8 lei Electronic Light
Conector pin 2 2.5 lei 5.0 lei Electronic Light
Fire conexiune 6 m 0.7 lei/m 4.2 lei Conex
TOTAL 31 lei

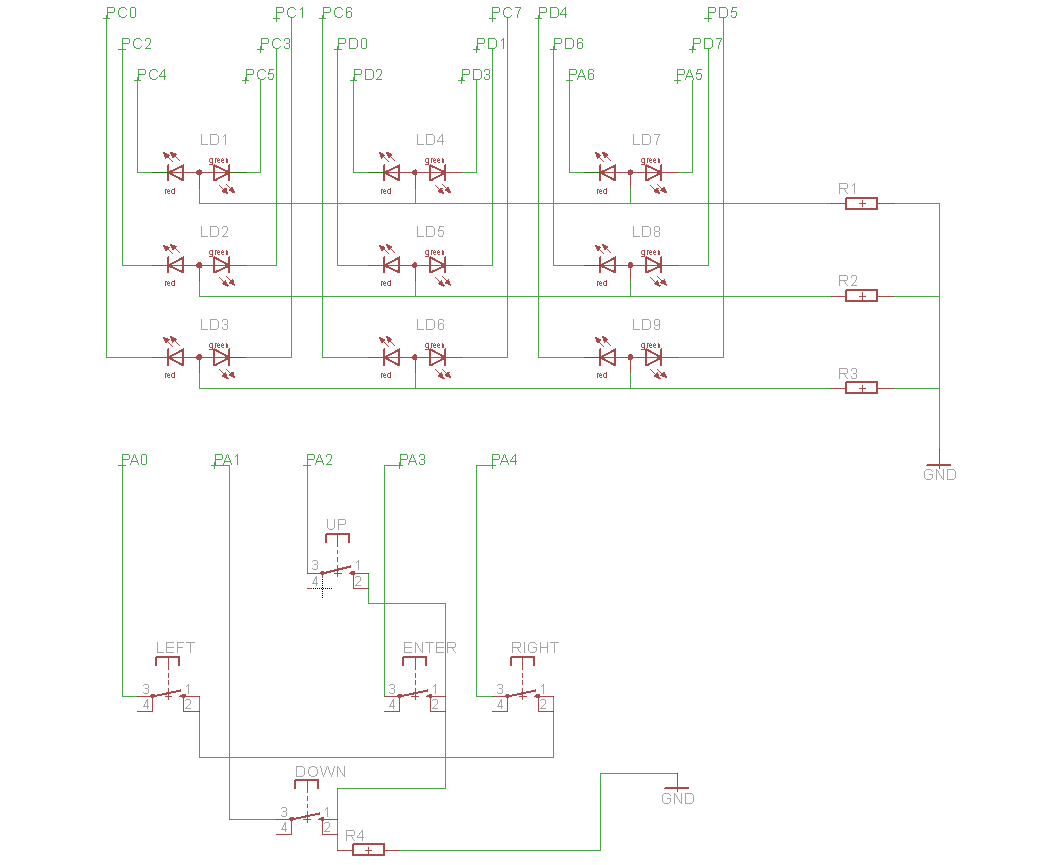

Schemele electrice: Pentru leduri am folosit porturile C, D, A(5, 6). Pentru butoane am folosit portul A(0, 1, 2, 3, 4).

Software Design

  • Mediul de dezvoltare:
    • WinAVR with Programmers Notepad
  • Biblioteci:
    • #include <util/delay.h>
    • #include <stdlib.h>
    • #include <avr/io.h>

Rezultate Obţinute

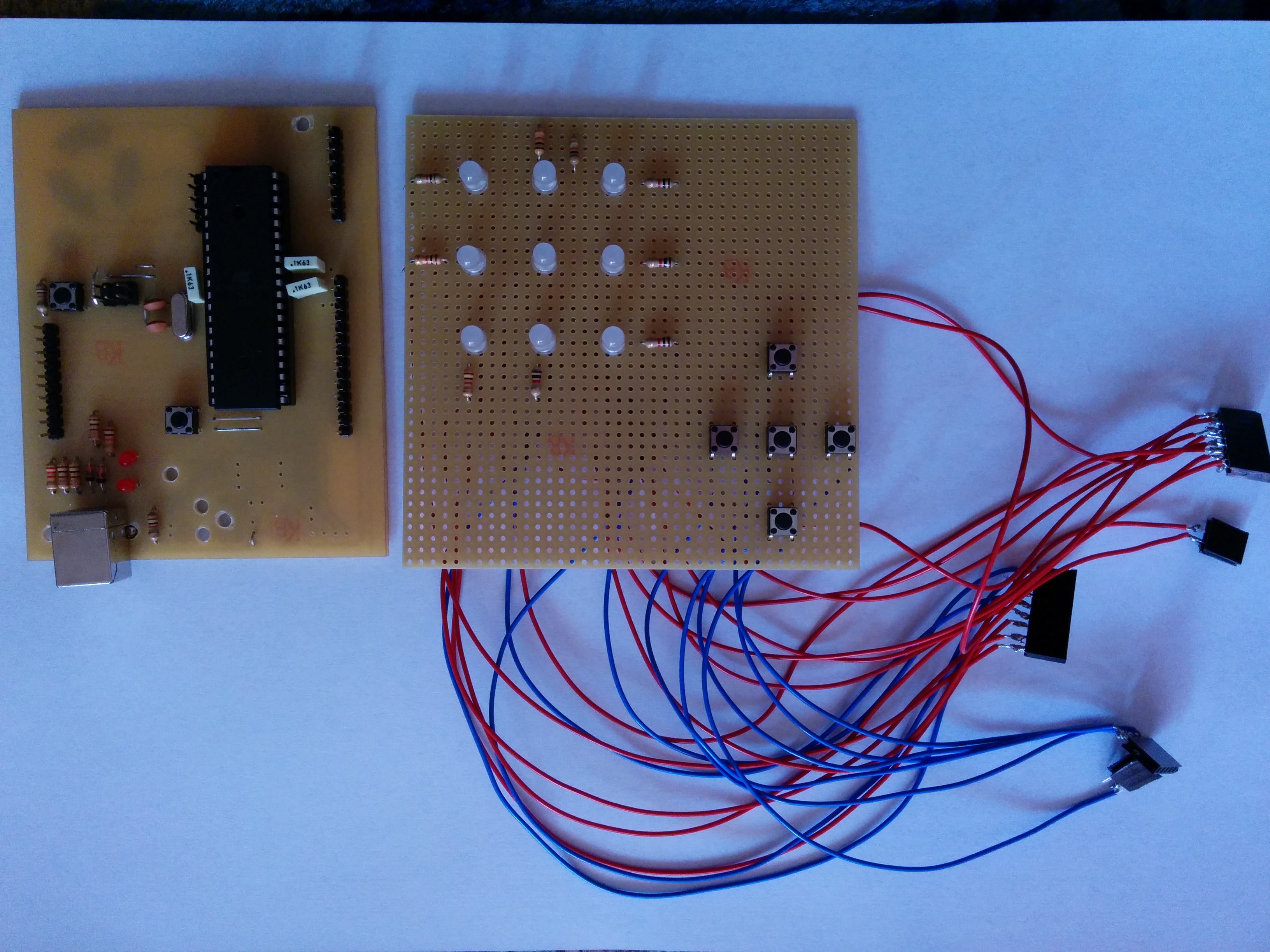

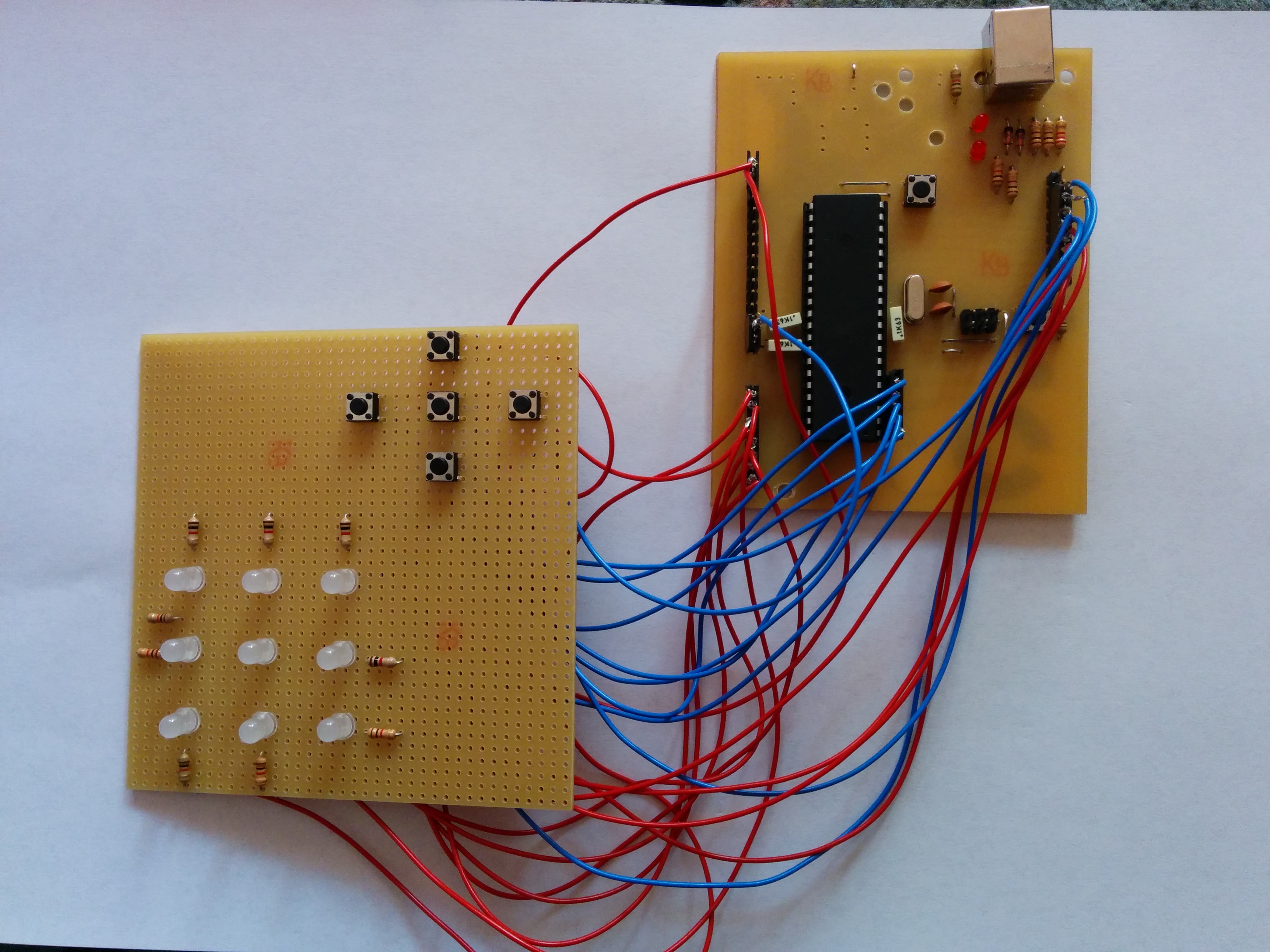

In urma finalizarii partii de hardware, am sesizat unele schimbari: pinul B(0, 1, 2, 3, 4) este acum folosit pentru butoane, iar A, C(1, 2) si D sunt folosite pentru led-uri. In cazul butoanelor de pe placuta de test, n-a mai fost cazul de cuplare a unei rezistente, iar celor 9 led-urile a trebuit sa le cuplez cate o rezistenta de 1 KOhm.

Concluzii

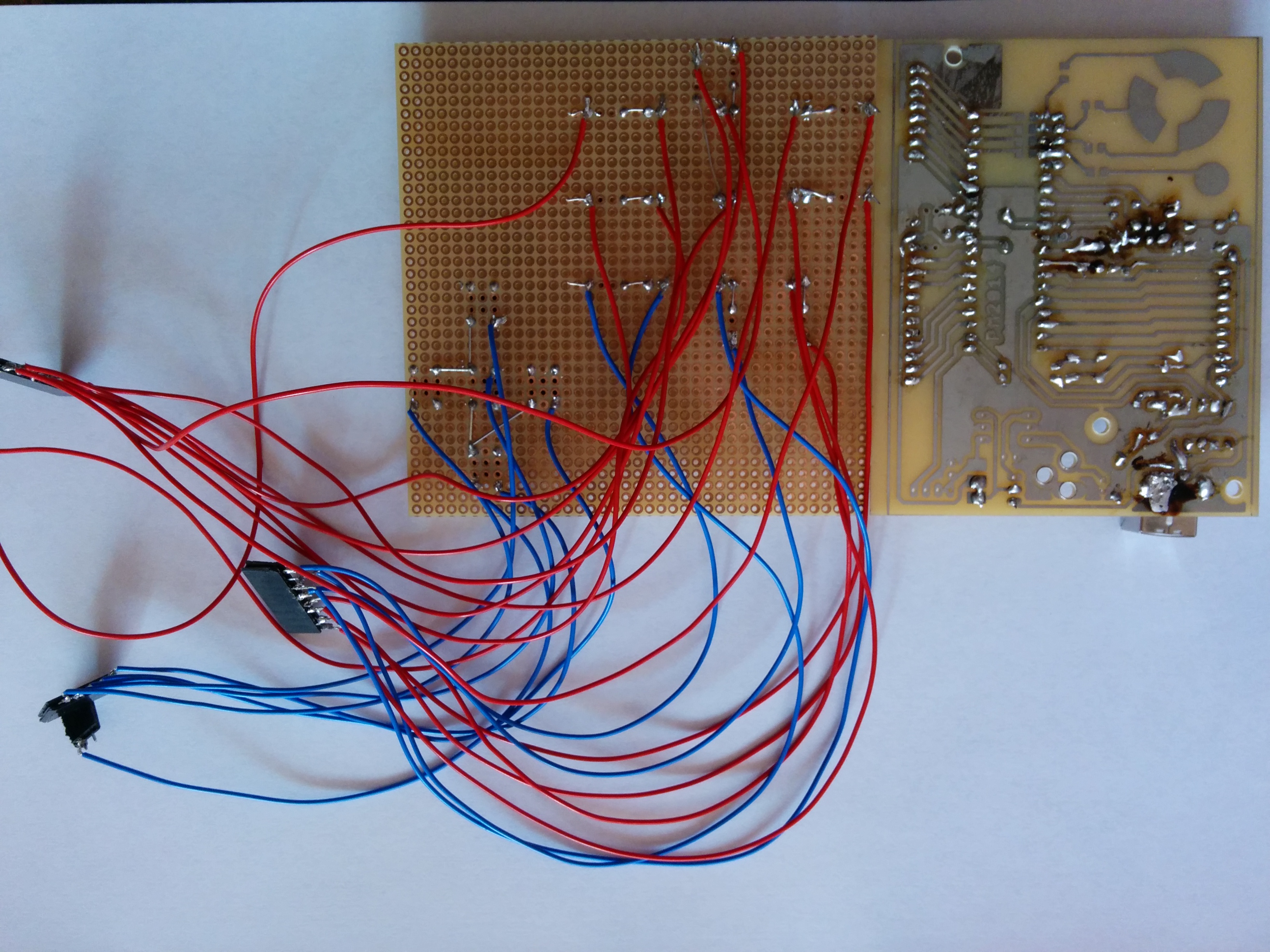

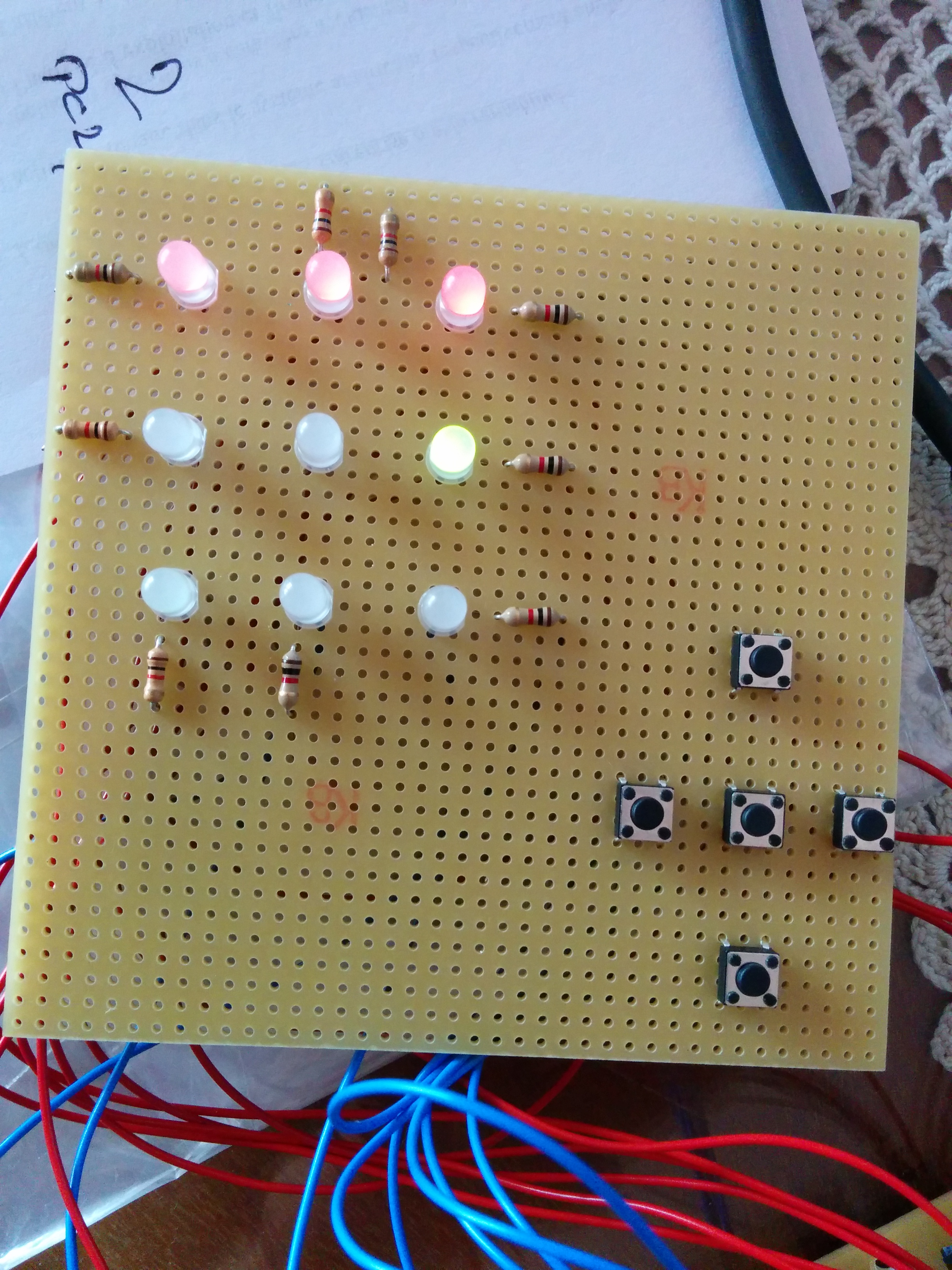

Un proiect interesant, mi-a placut partea de hardware, in special “debug-ul” atunci cand aveai un scurt pe placa. Partea de hardware este finalizata, si testat fiecare led in parte. Partea de software nu functioneaza in totalizate, se aprind leduri dar nu in pozitia care-ti doresti, ci se aprind liniar…dupa cum se vede si-n poza adaugata in sectiunea rezultate obtinute. Sper ca-n viitor sa reusesc sa rezolv acest bug.
