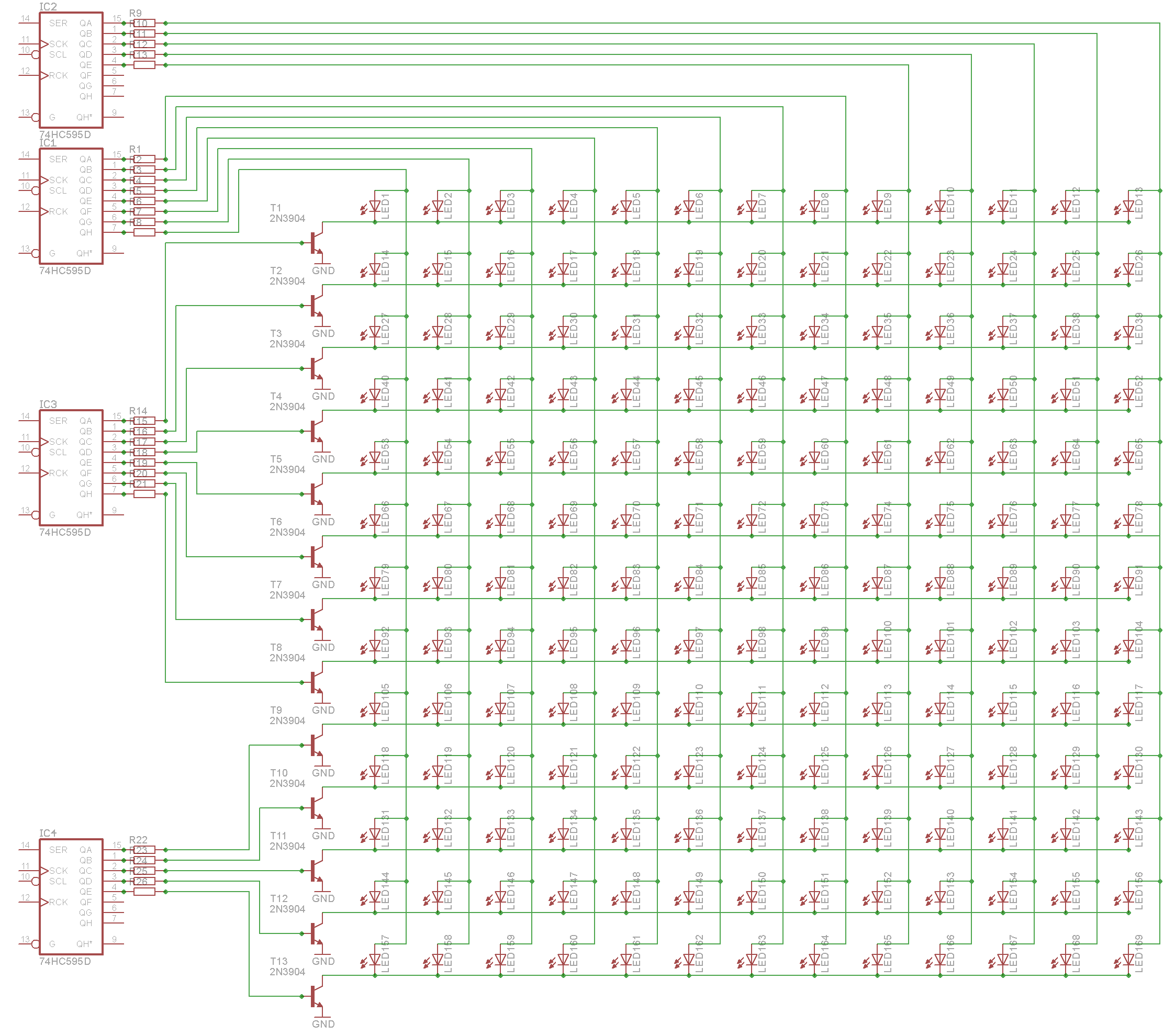

Proiectul constă în implementarea clasicului joc de X și 0 (Tic Tac Toe) folosind o matrice de 13×13 leduri. Se vor utiliza 9 matrici de 3×3 leduri, plus linii și coloane de leduri între acestea. Primul jucător va primi X, iar rândurile vor alterna. Cei doi jucători vor putea muta prin acționarea unor butoane. Câștigă jocul jucătorul care obține primul simbolul corespunzător pe o linie, o coloană sau pe diagonală.

• 169 x LED 5mm
• 13 x tranzistor 2N3904
• 13 x rezistență 1kΩ
• 13 x rezistență 220Ω
• 9 x microîntrerupător cu 1 poziţie
• 4 x shift register pe 8 biți
• 1 x placă PCB 200x100mm

Folder cu toate piesele @ TME

Nu am ajuns inca la partea de design software.

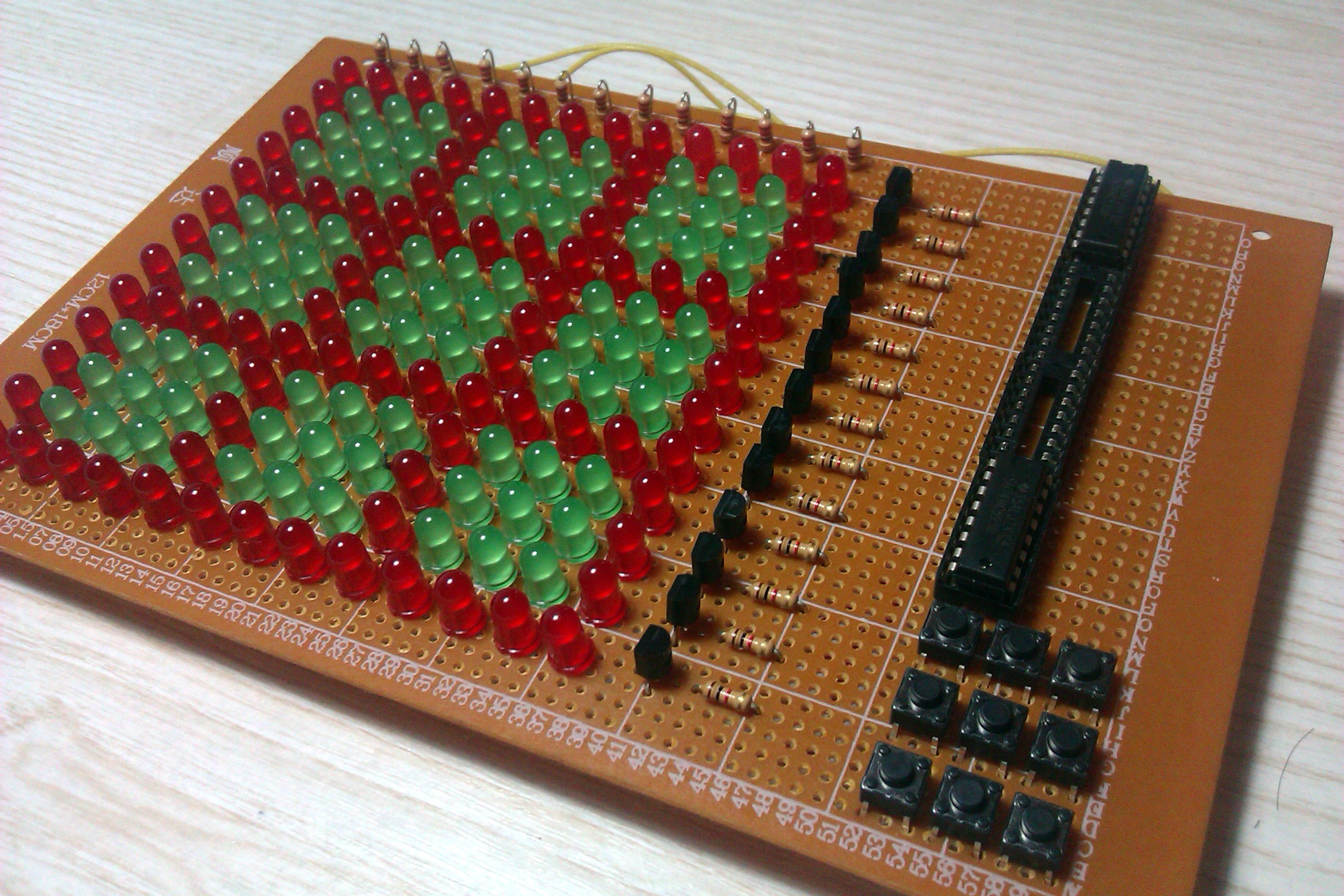

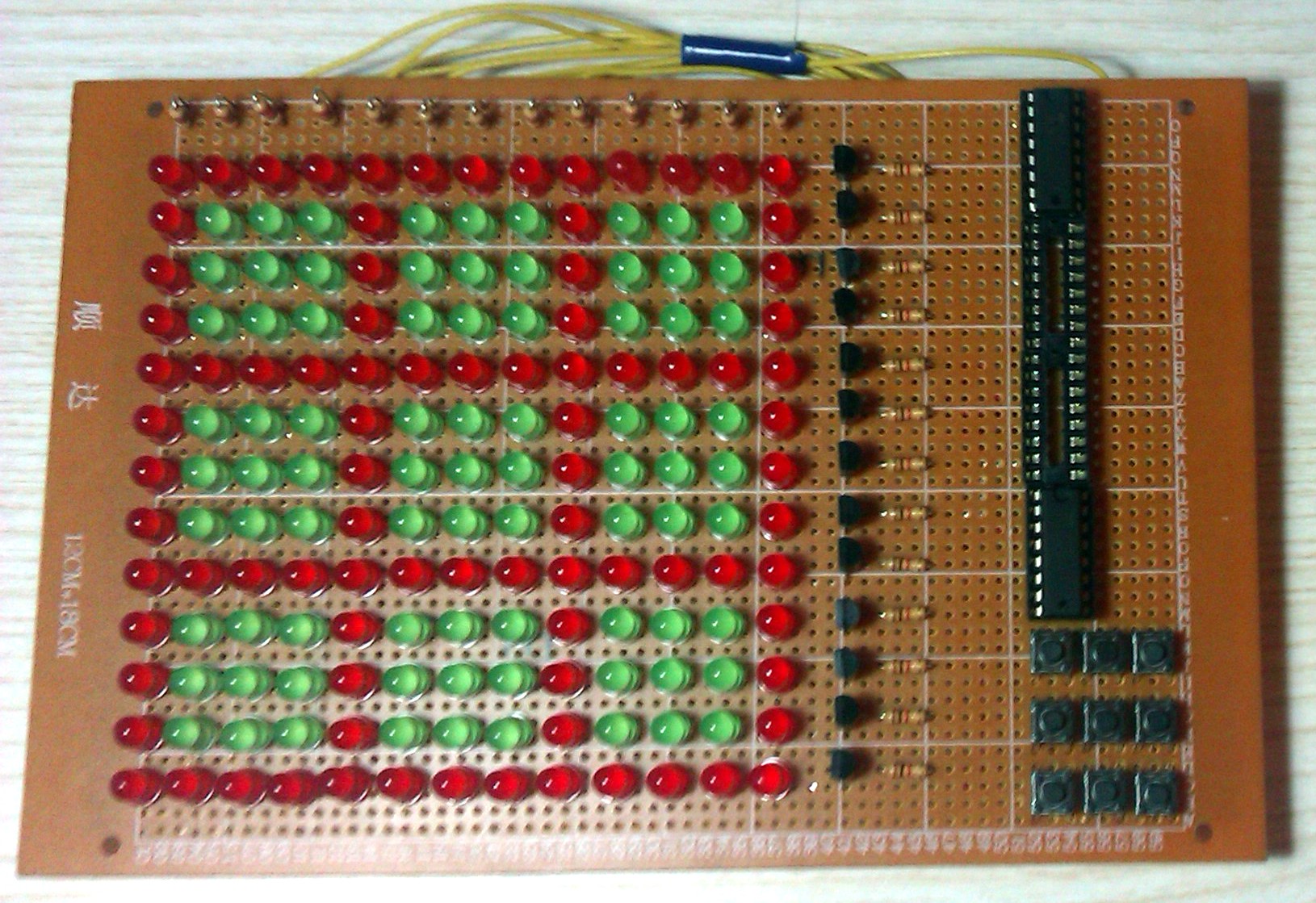

Am reusit sa construiesc partea hardware in proportie de 95%. Din aceasta cauza, nu am putut implementa nici partea software.

Pentru mine, acest proiect a constituit o provocare, pentru ca dimensiunea matricei a fost destul de mare. Astfel, a fost nevoie de foarte multe lipituri. Din pacate, din cauza acestui numar mare de piese, nu am reusit sa termin proiectul. O sa duc la bun sfarsit acest proiect, chiar si dupa terminarea semestrului, pentru ca mi se pare un lucru interesant de realizat.
