Introducere
Jocul X si O pe o matrice de led-uri de 11 x 11;
Descriere generală
Schema bloc.
Matrice led-uri 11 x 11 → va fi afisat simbolul X si O, cat si liniile din mijloc; Va fi nevoie de o alimentare separata pentru led-uri;
Hardware Design
/1./…Listă componente…
130 LED http://www.tme.eu/ro/details/l-1503gd/led-uri-tht-5mm/kingbright-electronic/
4 shift register 74HC595 http://www.tme.eu/ro/details/74hc595d/circuite-logice-ttl/nxp/#
11 tranzistoare 2N3904 http://www.tme.eu/ro/details/2n3904/tranzistori-tht-npn/diotec-semiconductor/#
11 rezistente 1 KOhm http://www.tme.eu/ro/details/1_4w1.0k/rezistente-carbon-tht-14w/royal-ohm/cfr0w4j0102a50/
11 rezistente de 220 Ohm http://www.tme.eu/ro/details/1_4w220r/rezistente-carbon-tht-14w/royal-ohm/cfr0w4j0221a50/
6 butoane http://www.tme.eu/ro/details/1301.9302/microcomutatoare-tact-pcb/schurter/#
placuta de test 100 * 200 http://www.tme.eu/ro/details/h25sr200/pcb-uri-universale/#
/.2/…Schemă electrică…

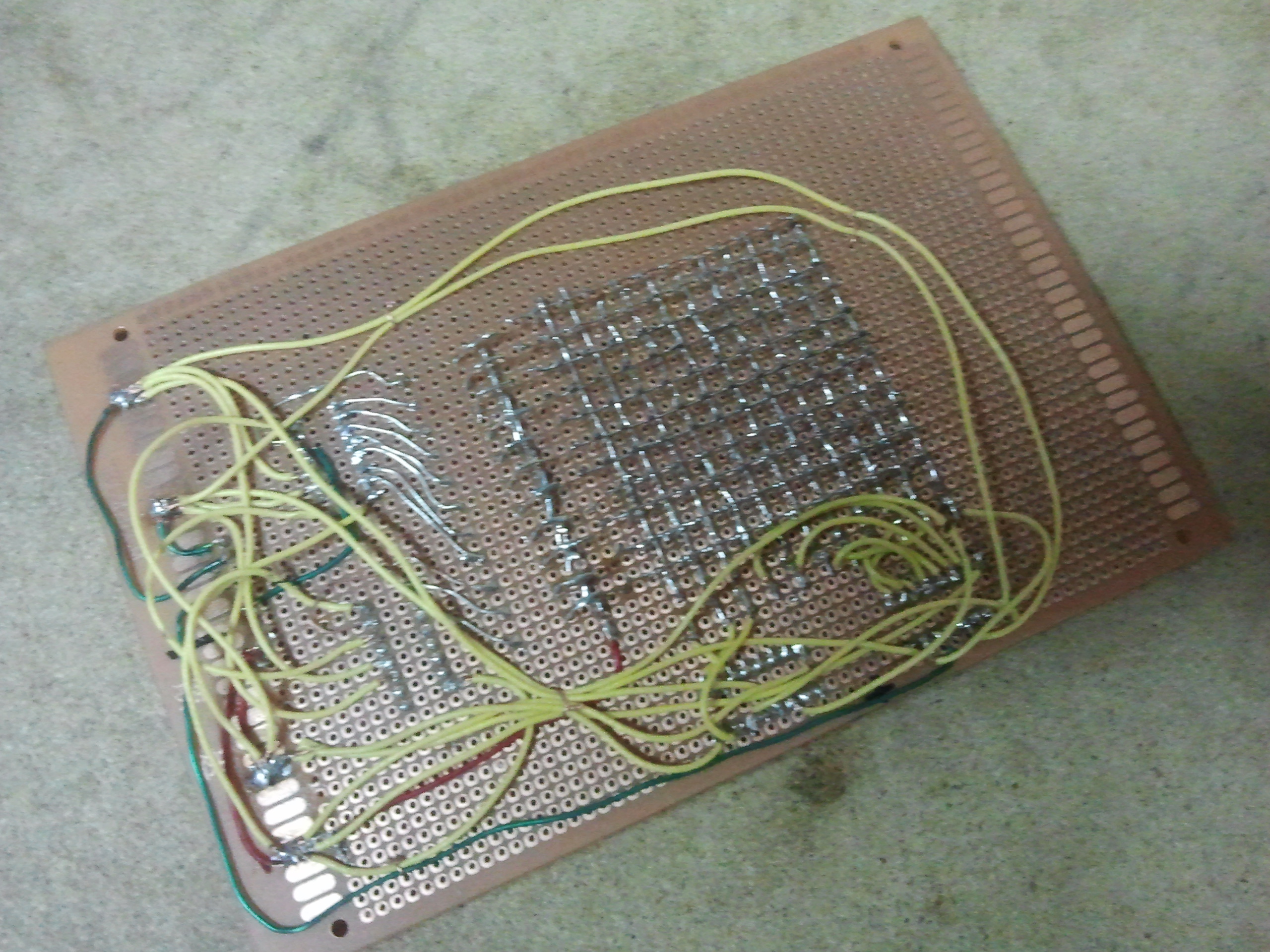

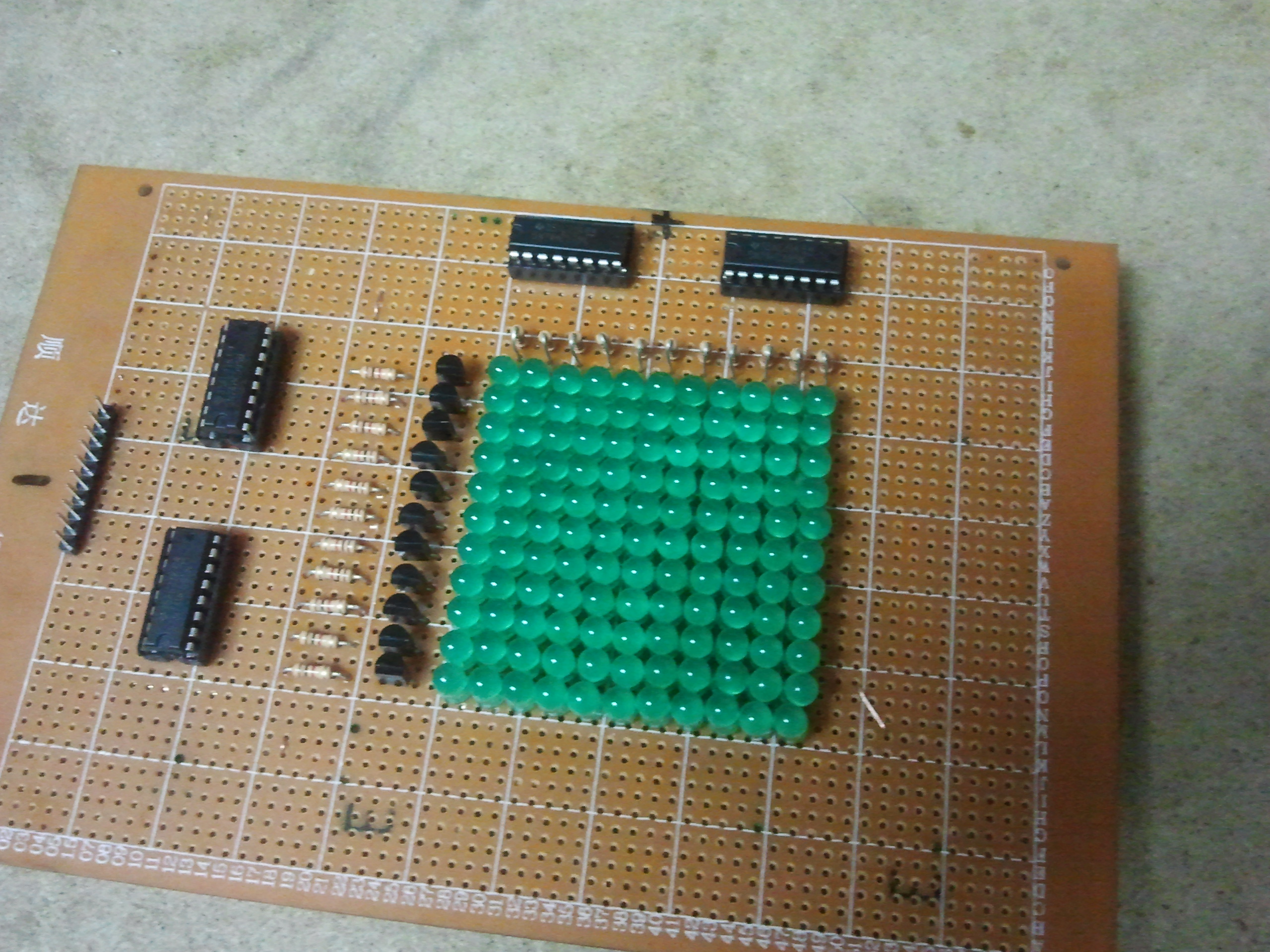

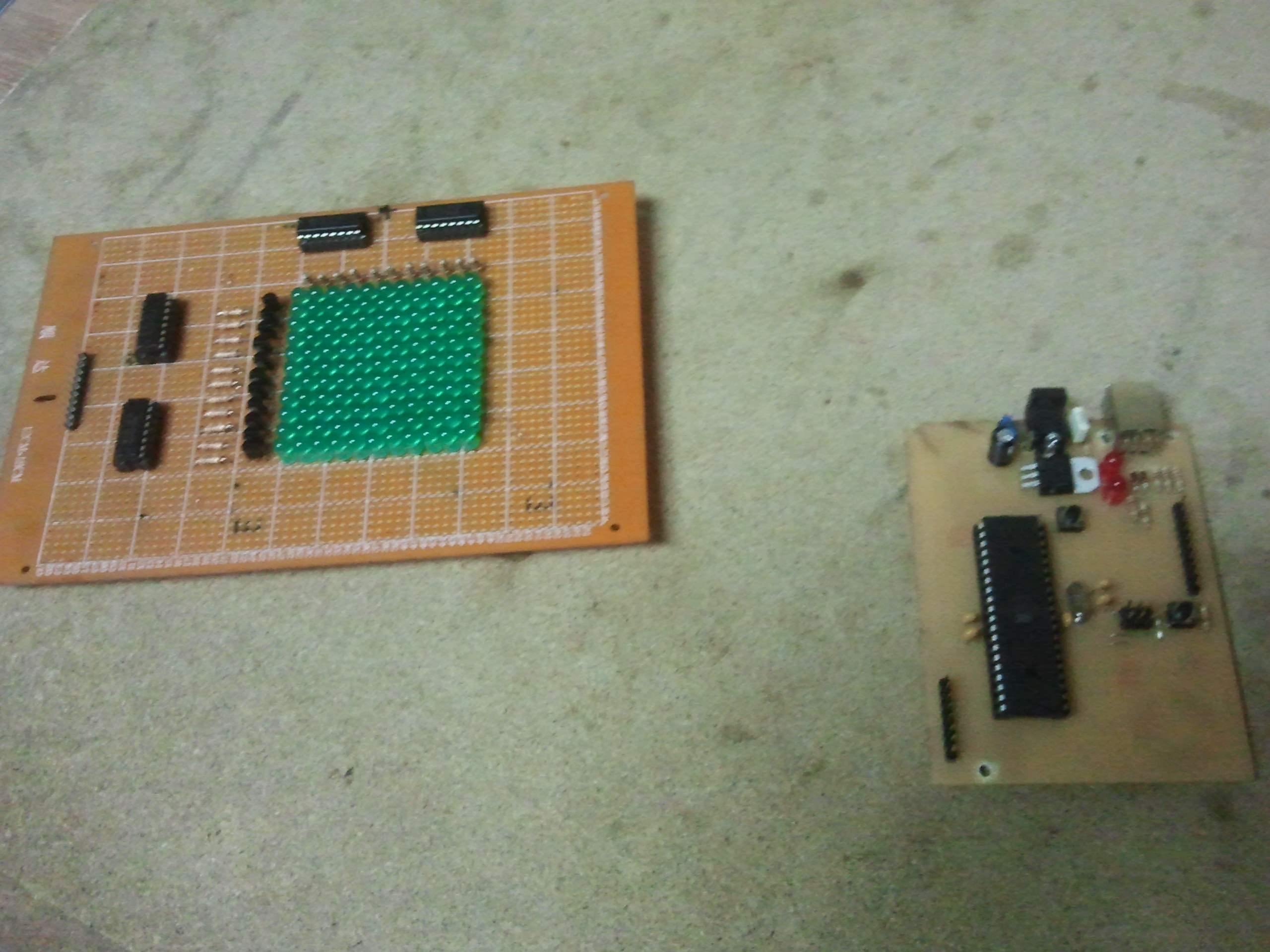

Cateva poze cu implementarea hardware:
Software Design
Inca nu am implementat partea software !
Rezultate Obţinute
Concluzii
Proiectul ales a fost interesant si voi continua sa implementez si partea software.
Download
Inca nu am implementat partea software.
