Andrei-George ŢURLEA - LED Cube

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Cub cu LED-uri 4x4x4. Se pot realiza diferite efecte prin controlul fiecarui LED. Este fun; folosit pentru entertainment

Descriere generală

Hardware Design

Lista componente necesare:

  • 64 leduri
  • 16 rezistente 220 Ω
  • 4 rezistente 2.2 kΩ
  • 4 tranzistori NPN BC337
  • fire cupru

Schema electrica

Software Design

  • Programmer's Notepad
  • WinAVR Studio
  • Am implementat 4 efecte, prin aprinderea si stingerea succesiva a LED-urilor

Rezultate Obţinute

Concluzii

  • Un proiect usurel, care ofera satisfactie odata terminat
  • Lipitul LED-urilor intre ele este un cosmar
  • Fiind prima experienta de acest gen, am fost suprins ca foarte multe lucruri au mers din prima
  • Mi-ar placea sa realizez un cub cu LED-uri de dimensiuni mai mari

Download

Jurnal

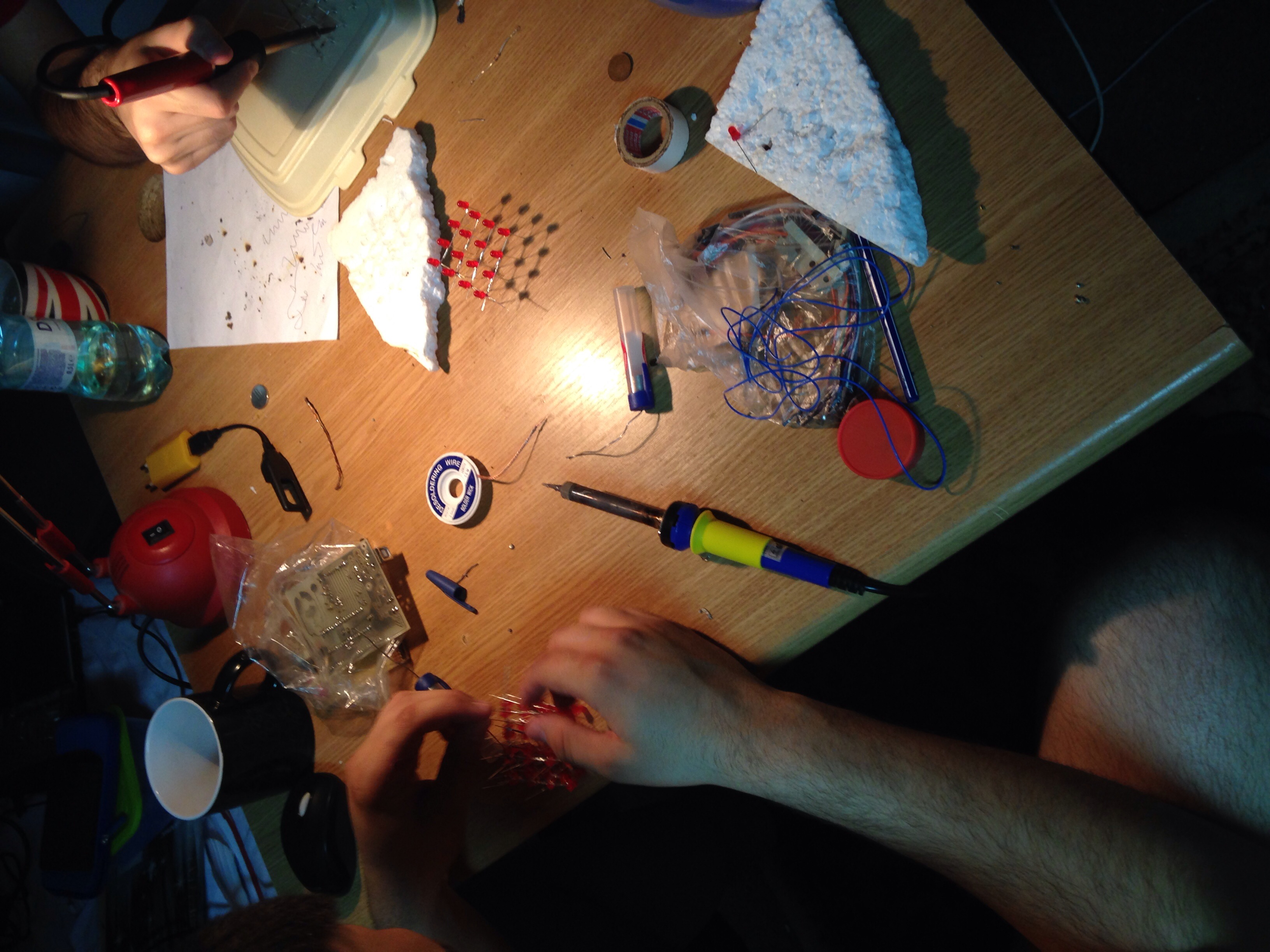

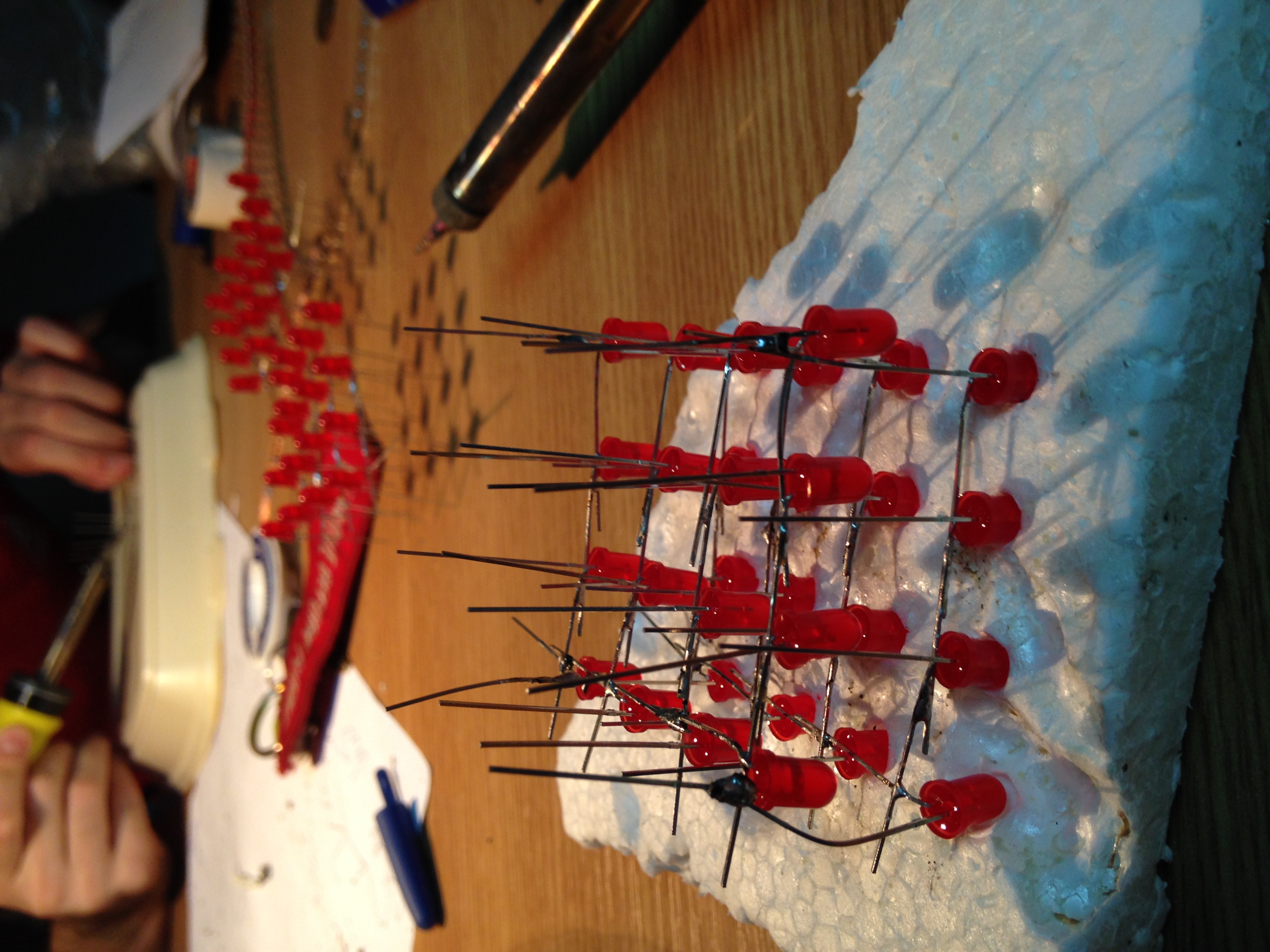

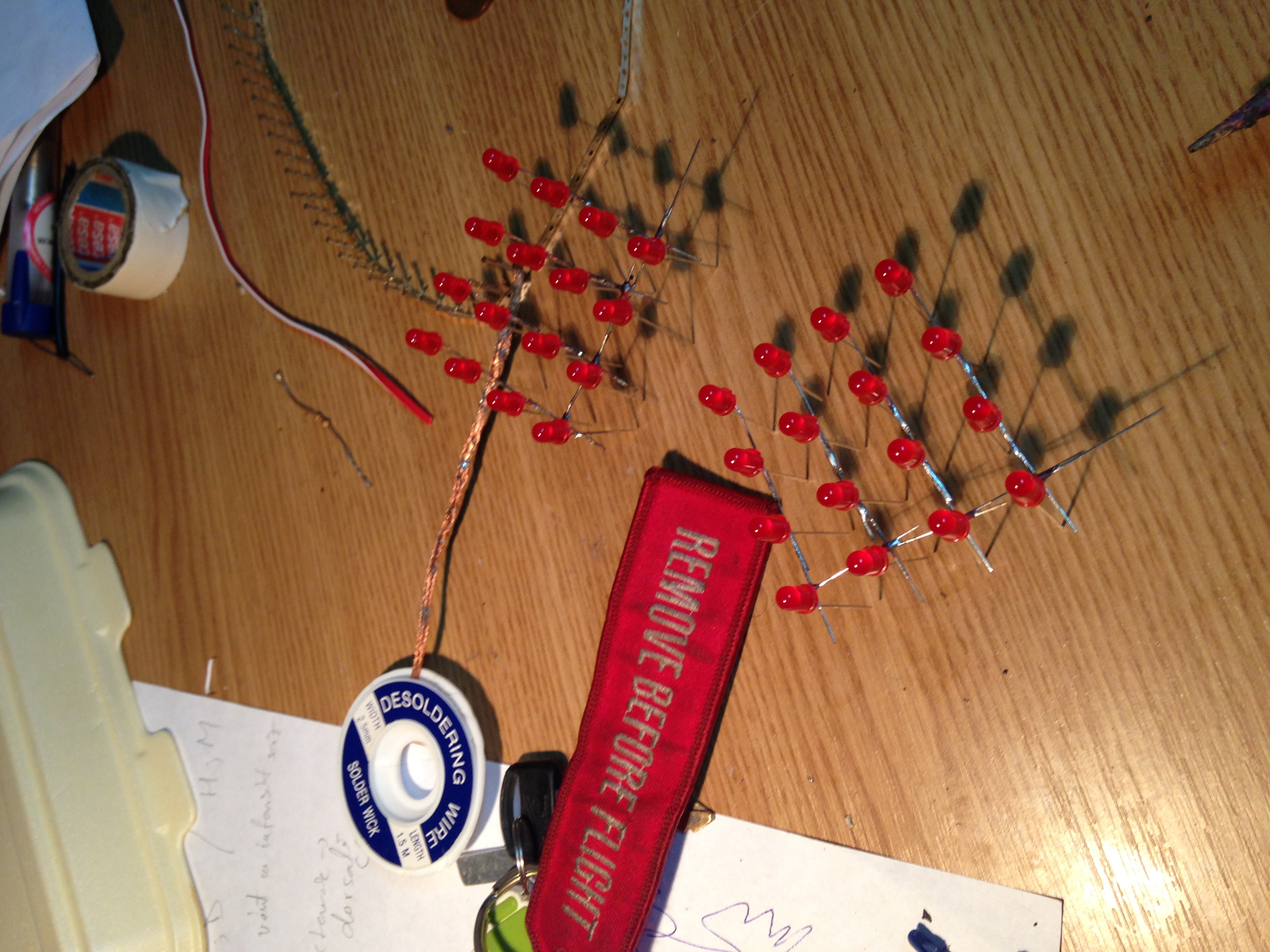

  • 15 mai - am lipit LED-urile; am construit 4 nivele a cate 16 LED-uri

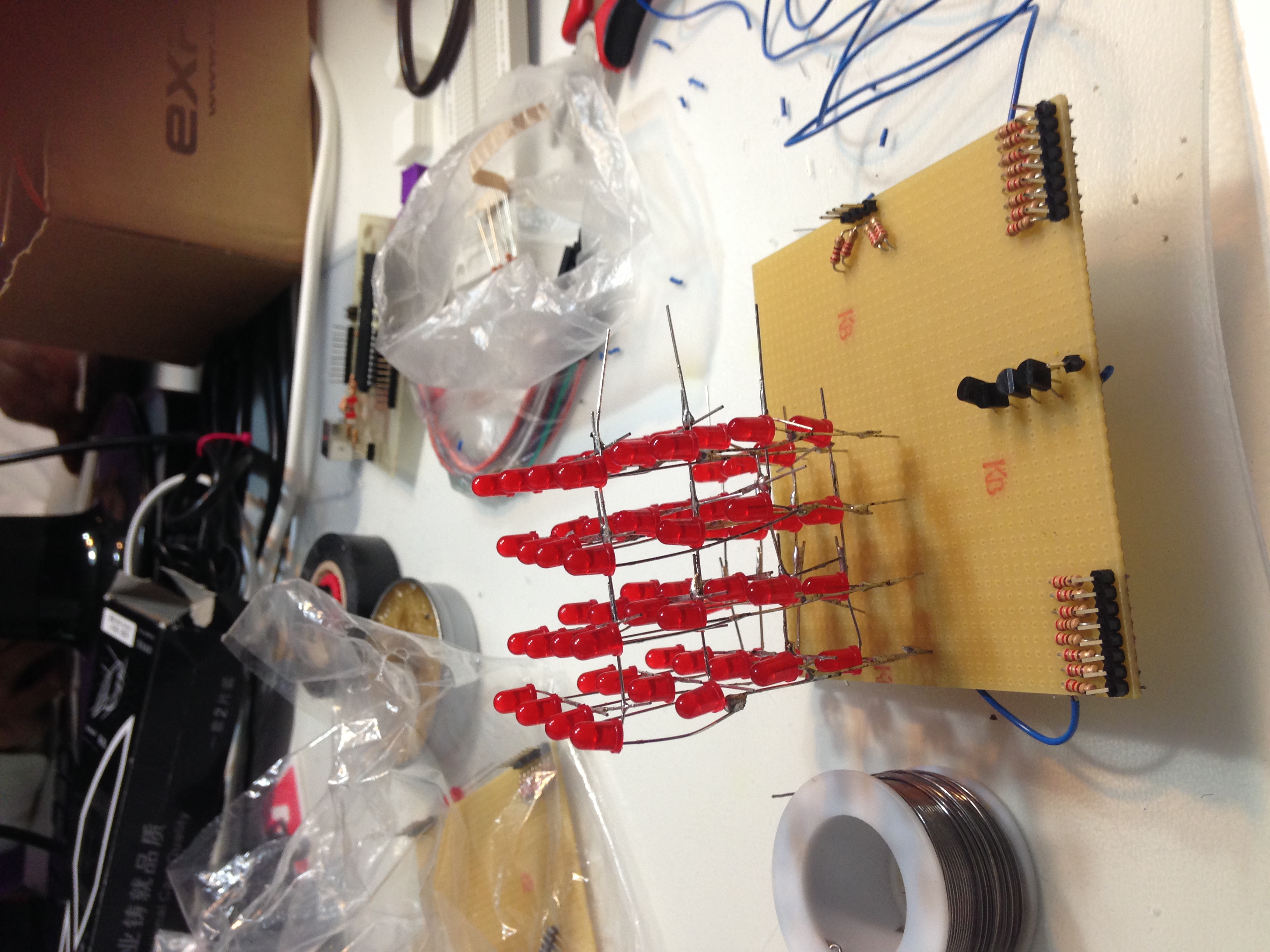

  • 16 mai - am pus lipit cubul pe placa de test alaturi de rezistente si condensatoare

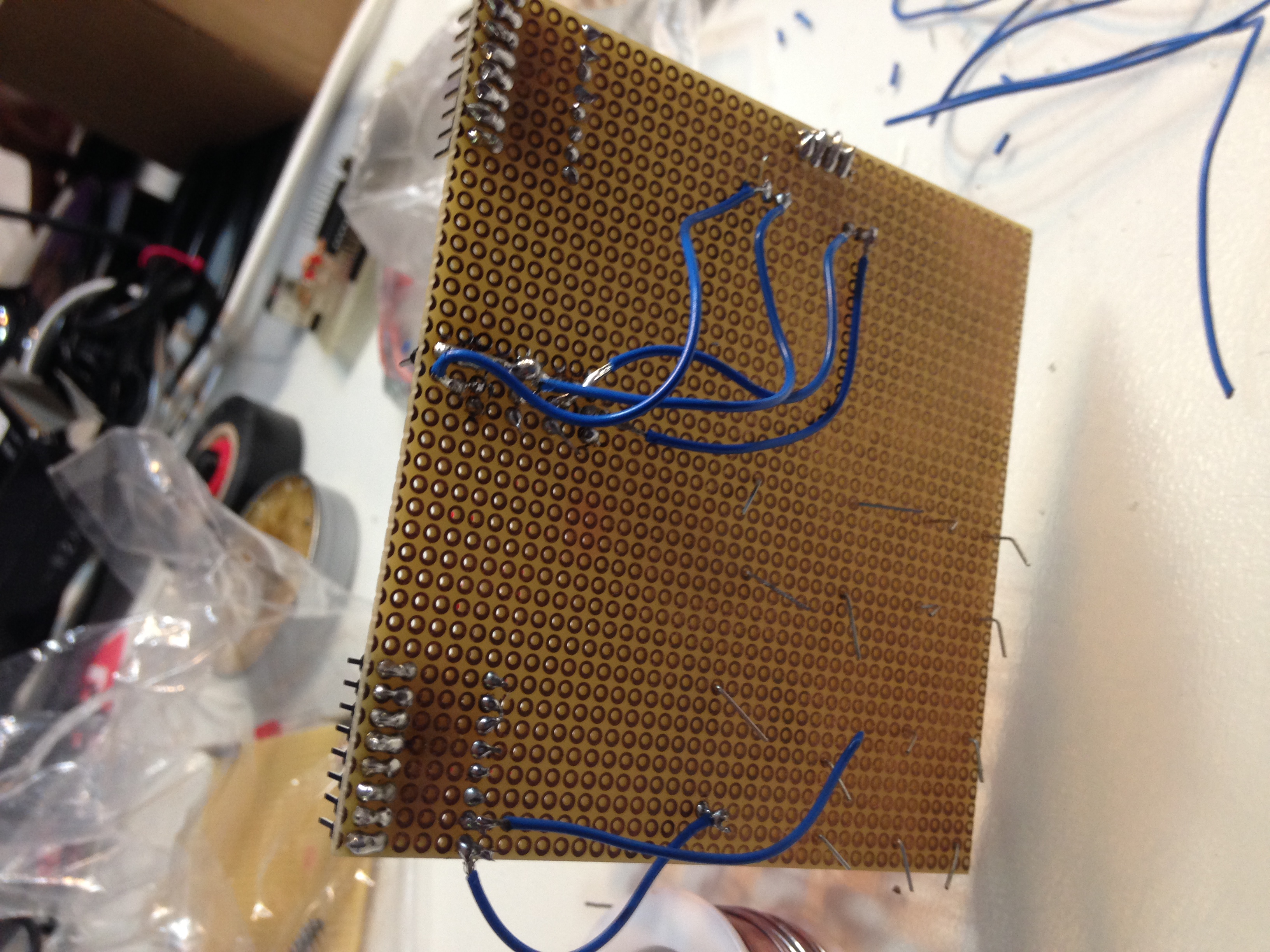

  • 18 mai - am facut legaturile corespunzatoare pe spatele placutei de test
  • 21-22 mai - am scris codul

Bibliografie/Resurse

Listă cu documente, datasheet-uri, resurse Internet folosite, eventual grupate pe Resurse Software şi Resurse Hardware.
