Iulia - Mihaela VOICU - Nume proiect

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Prezentarea pe scurt a proiectului vostru:

  • ce face : va determina tipul cablului Crossover, Straight sau Rollover si lungimea lui.
  • care este scopul lui : detecteaza daca este mufat corect cablul sau nu.
  • de ce credeţi că este util pentru alţii şi pentru voi : economisim timp.

Descriere generală

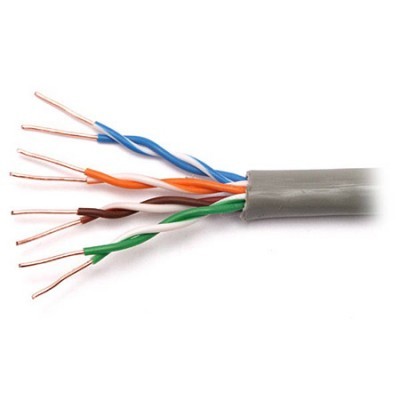

Cablu UTP este format din 4 perechi de fire, izolate între ele.Prin torsadarea perechilor de fire apare efectul de anulare, efect ce limitează degradarea semnalului util din cauza interferenţelor magnetice. Cablul torsadat neecranat este cea mai des întâlnită variantă de cablu torsadat din rețelele de date. Cablurile UTP sunt numite adesea cabluri Ethernet, după Ethernet, standardul cel mai răspândit (dar nu și cel mai fiabil) ce folosește cabluri UTP.

cablu UTP:

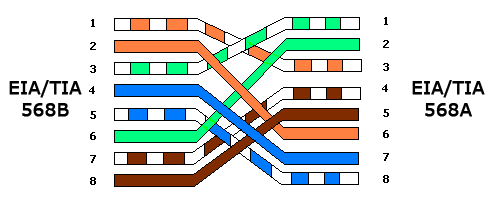

cablare crossover:

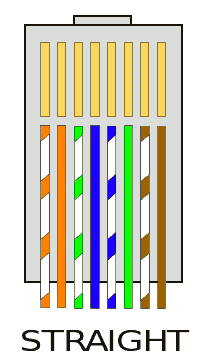

cablare straight:

cablare rollover:

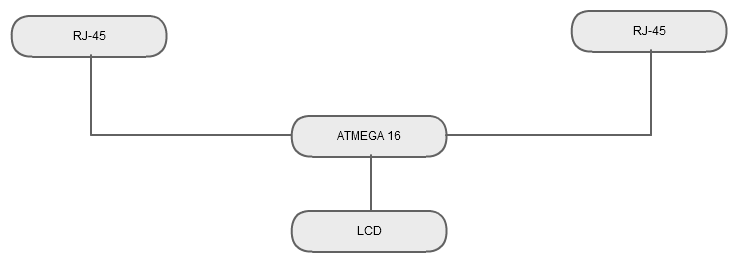

Schema logica:

Testerul va avea 2 mufe RJ-45 pentru cele 2 capete ale cablului si un ecran LCD pentru a afisa mesajul corespunzator + 16 leduri care se vor aprinde diferit in functie de tipul cablului.

Hardware Design

Aici puneţi tot ce ţine de hardware design:

  • listă de piese
  1. > 2 mufe RJ-45
  2. > 16 LED-uri
  3. > 16 rezistente de 1K
  4. > LCD 8*2
  • scheme electrice
  • diagrame de semnal
  • rezultatele simulării

Software Design

Descrierea codului aplicaţiei (firmware):

Mediu de dezvoltare : Win AVR, Programmer's Notepad
bootloader: HIDBootFlash v1.0

Rezultate Obţinute

Desi partea de software nu e finalizata, rezultatul este unul bun.

Concluzii

A fost un proiect de dificultate medie, intr-un final l-am rezolvat.
