Catalina Preda - Led Cube 4*4*4

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Scopul proiectului este realizarea unui cub de leduri de dimensiune 4*4*4 ce permite redarea mai multor jocuri de lumini.

Descriere generală

Schemă bloc

Hardware Design

Aici puneţi tot ce ţine de hardware design:

  • listă de piese
  • scheme electrice
  • diagrame de semnal
  • rezultatele simulării

Lista de piese:

- 64 de LED-uri de diferite culori

- 16 rezistente - 220 Ohm

- 4 rezistente - 2k2 Ohm

- 4 tranzistoare BC337

- bareta SIL

- fire de cupru

Schema electrica : preda_catalina_schema_electrica.sch

Software Design

Pentru a programa microcontrollerul am utilizat programul WinAVR, iar pentru editarea codului am folosit Programmer's Notepad. Porturile A, C si D au fost folosite astfel : prin portul D controlam inaltimea cubului, iar prin A si C etajele acesuia. Practic, am implementat 3 jocuri diferite de lumini.

Rezultate Obţinute

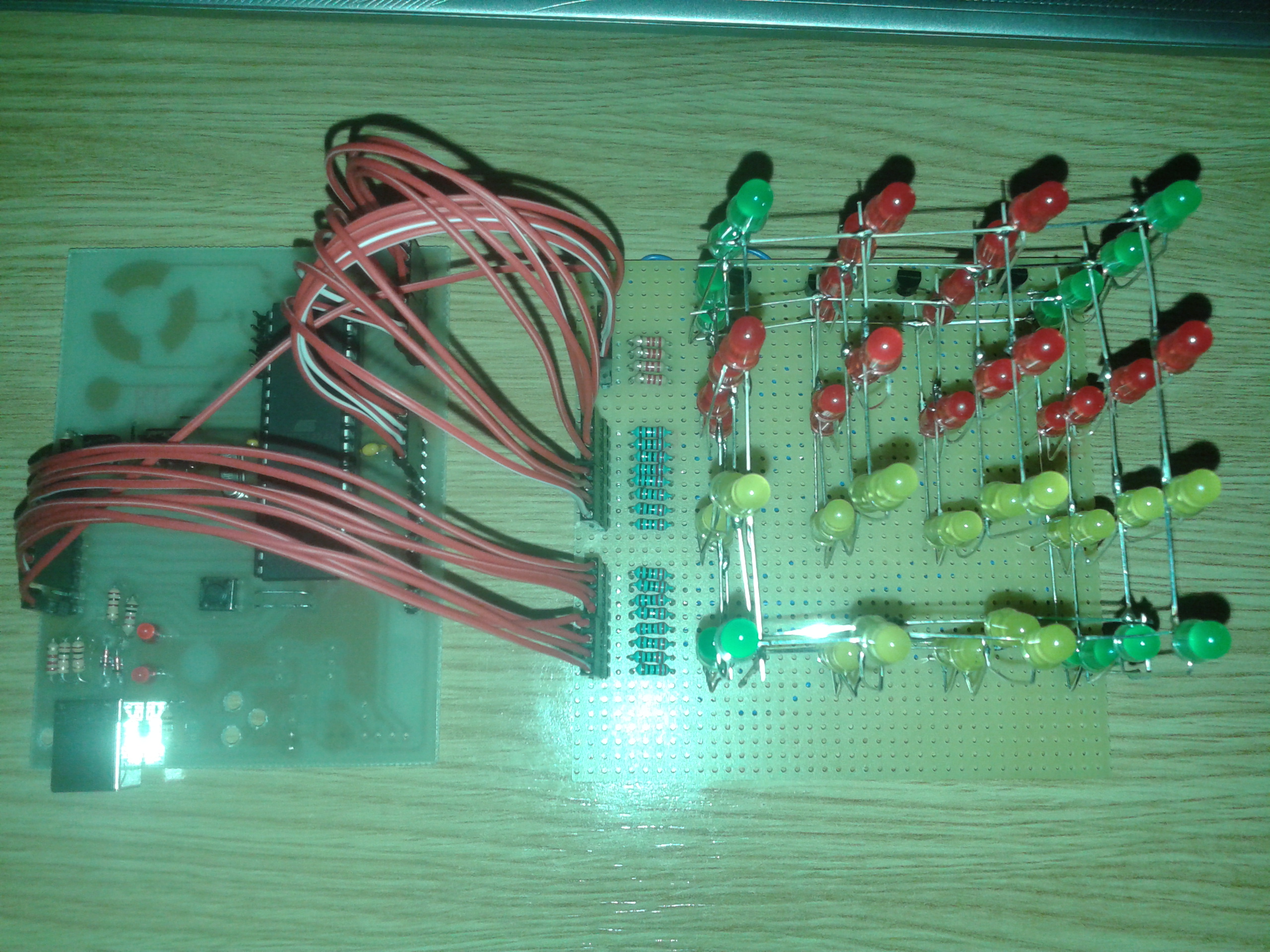

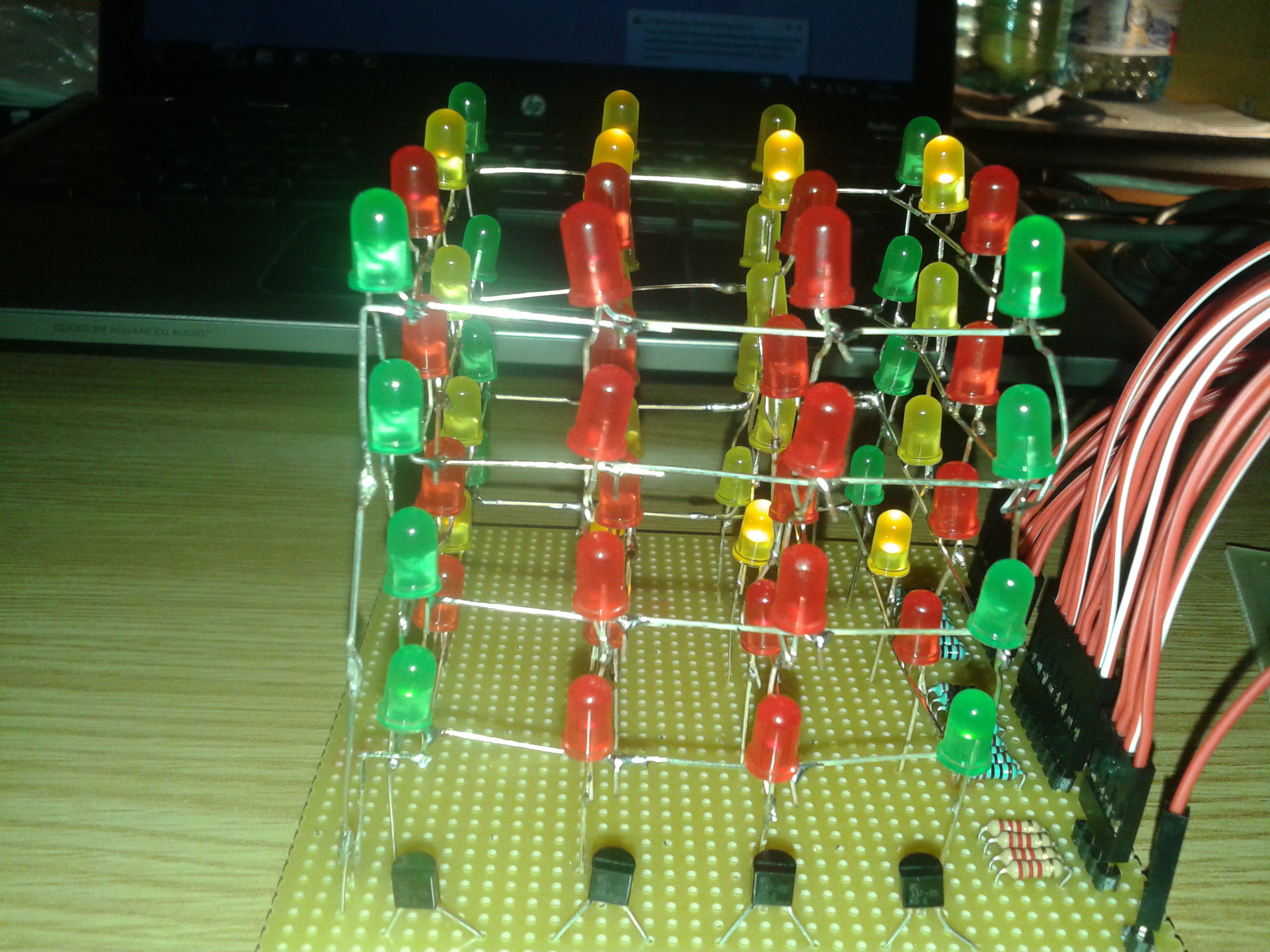

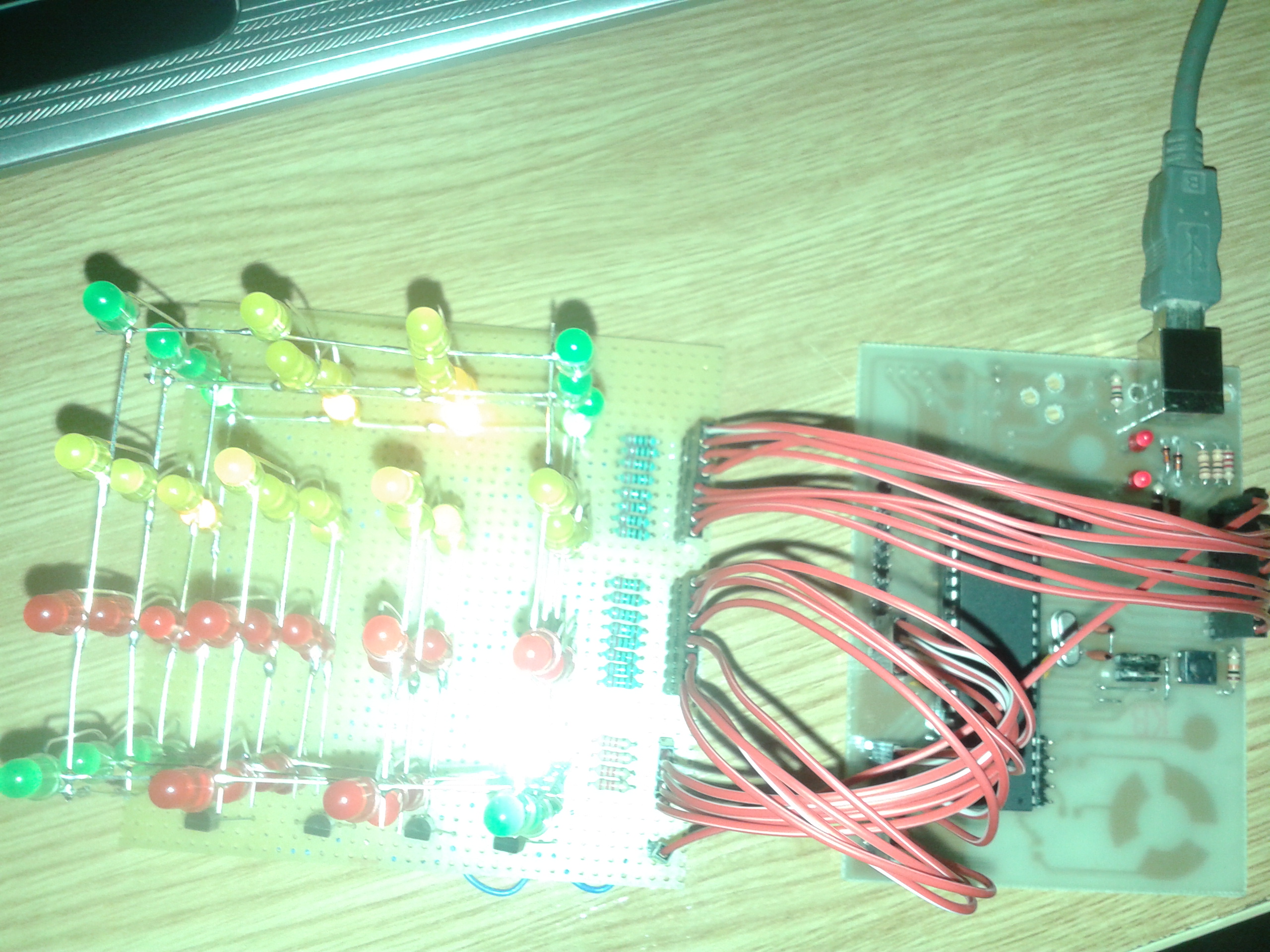

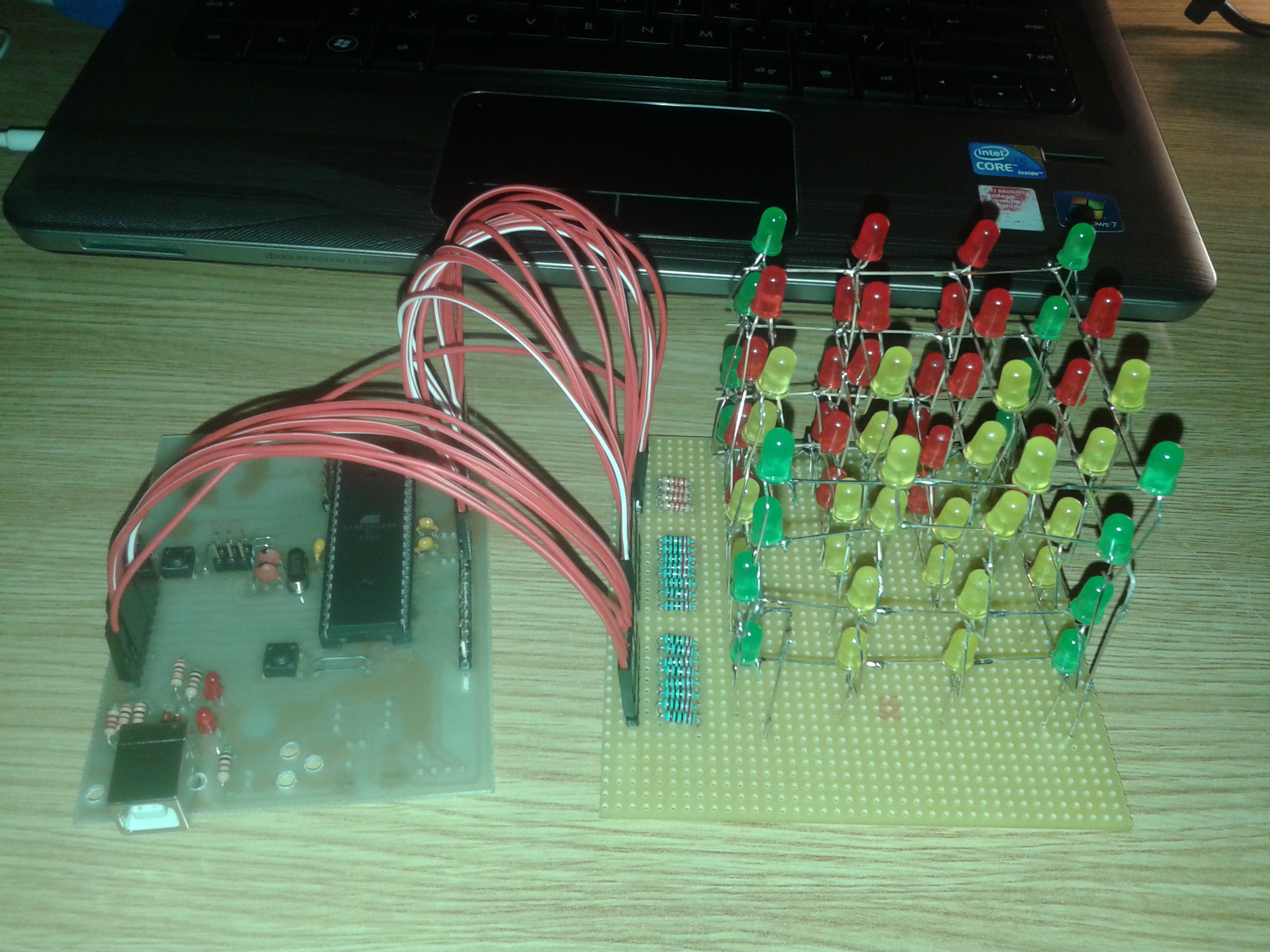

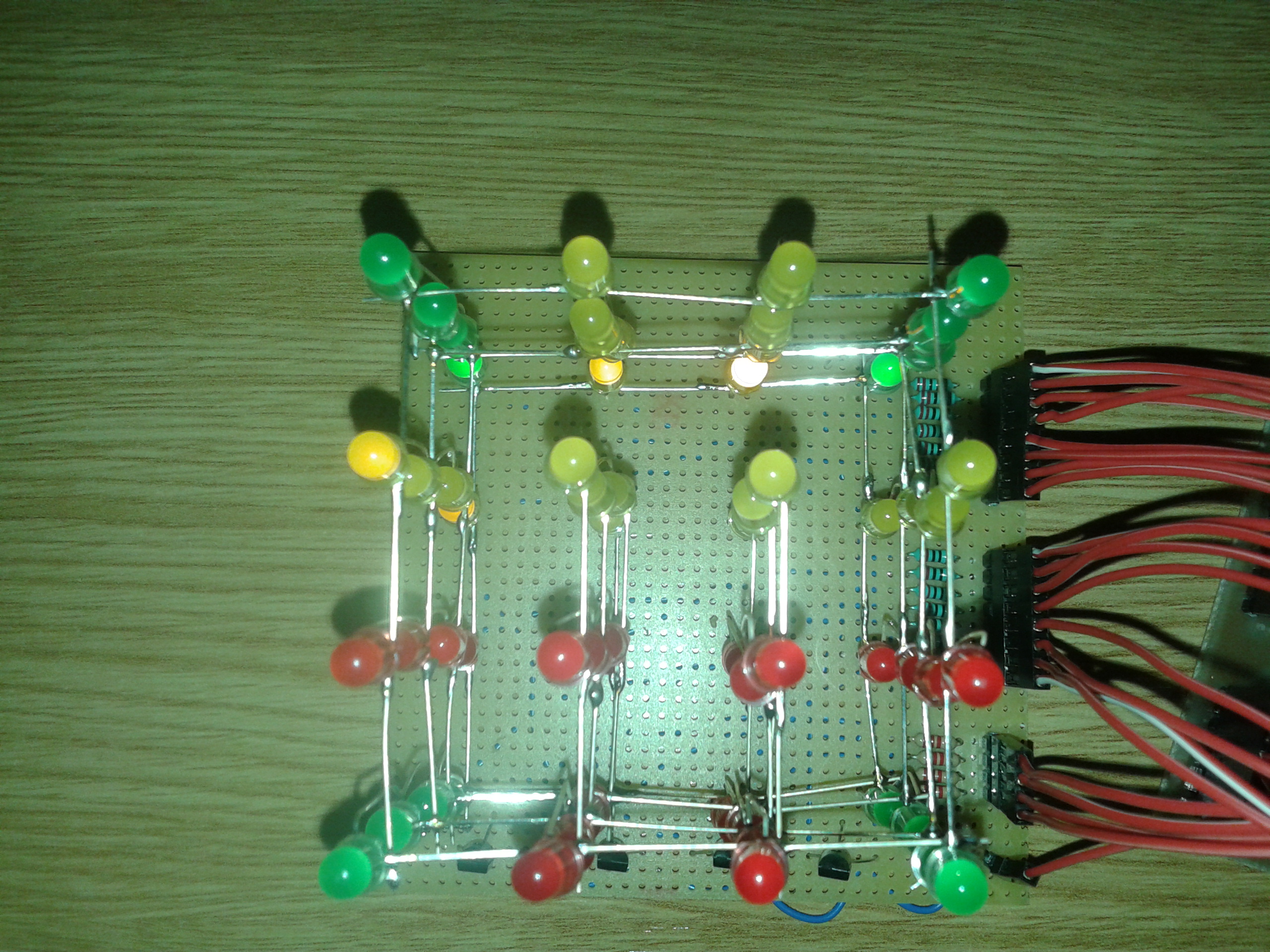

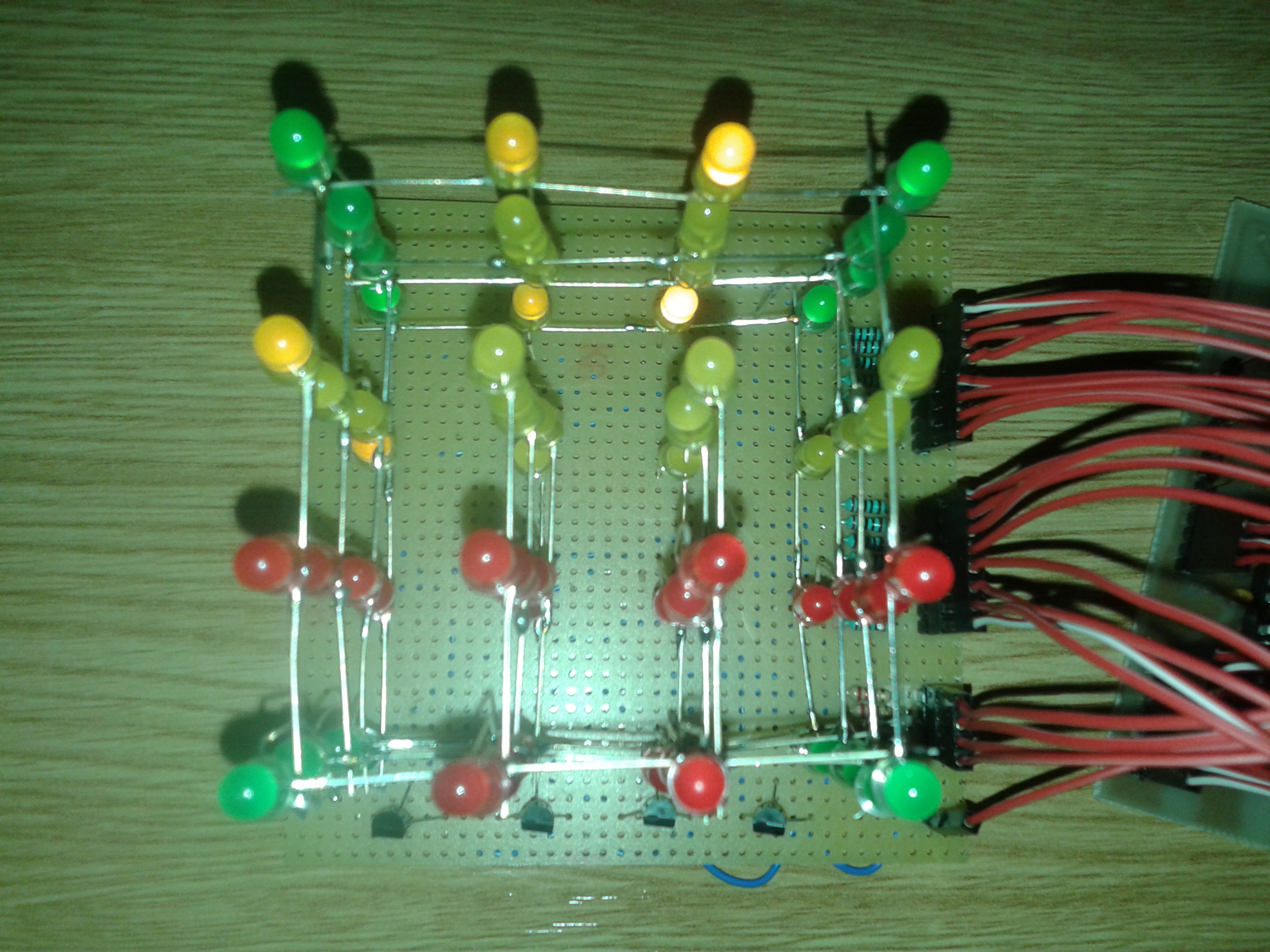

In final am obtinut un cub format din 64 de leduri complet functional.

Concluzii

Desi a fost un proiect care a necesitat foarte mult timp, atentie si indemanare, satisfactia reusitei a compensat toate orele nedormite pentru finalizarea proiectului.

Download

Bibliografie/Resurse

Listă cu documente, datasheet-uri, resurse Internet folosite, eventual grupate pe Resurse Software şi Resurse Hardware.
