Andrei MARIN - LED Cube 3x3x3

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Proiectul constă în realizarea unui cub format din 27 de LED-uri, sub forma unei matrice, cu scopul de a reda diferite jocuri de lumini.

Descriere generală

Hardware Design

  • Schemă electrică

  • Listă de piese:
  1. Plăcuţă PM 2014 (etapa 1)
  2. Fludor
  3. Ciocan de lipit
  4. 27 de LED-uri 5 mm, diferite culori
  5. 9 rezistenţe 220 Ω
  6. 3 rezistenţe 2,2 KΩ
  7. 3 tranzistoare NPN BC337
  8. Plăcuţă de test
  9. Baretă cu 36 pini 2,54 mm
  10. Cabluri şi conectori mamă

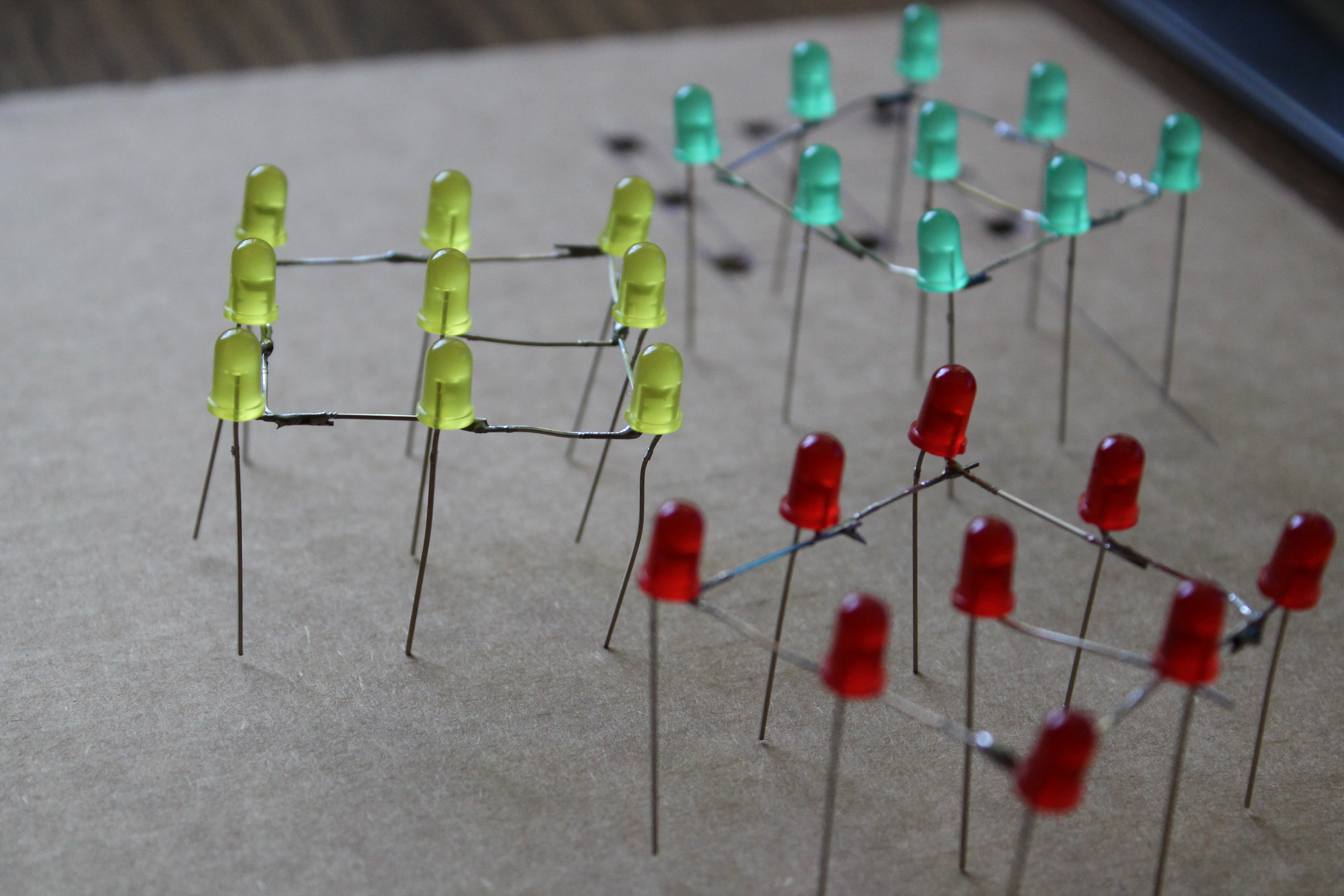

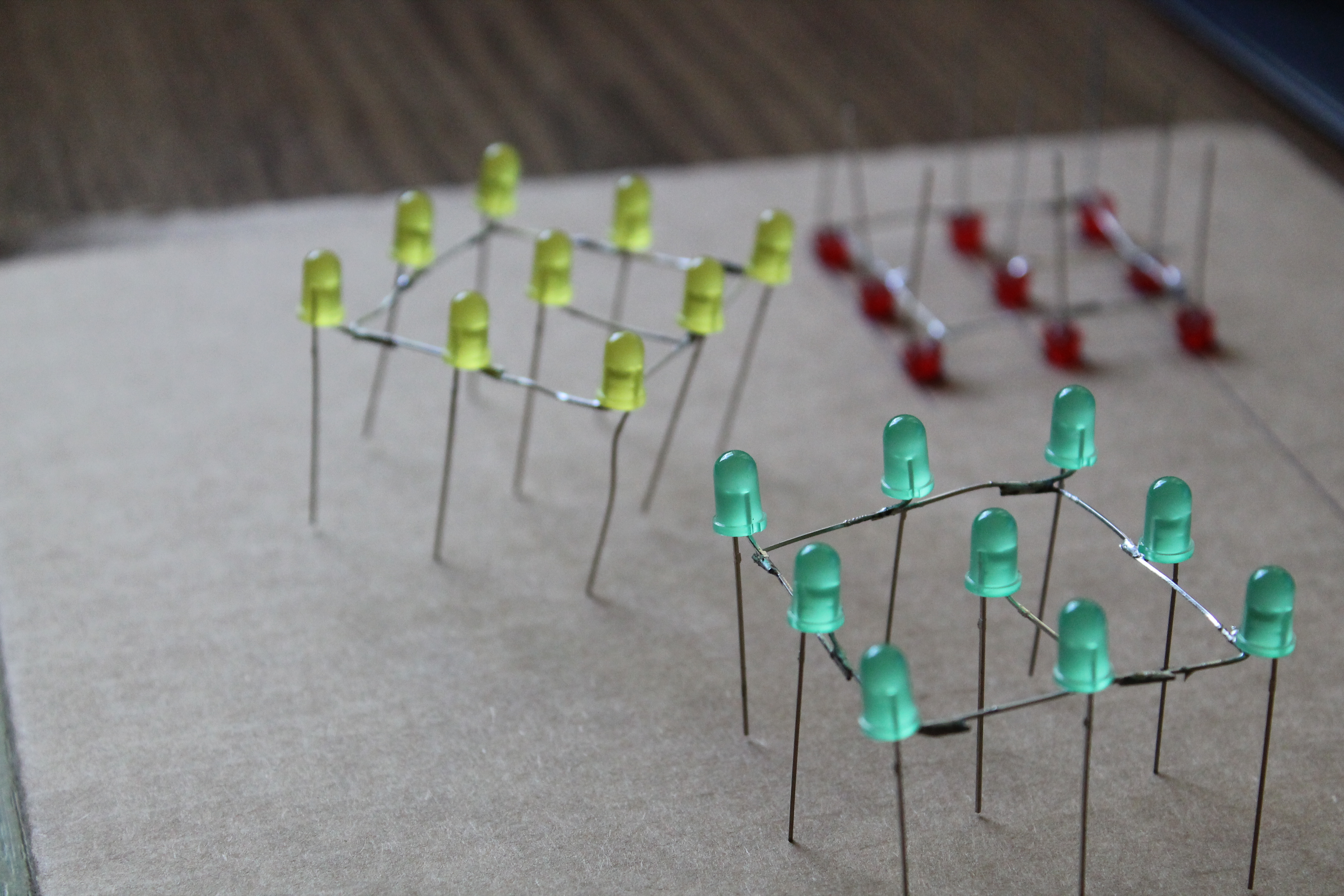

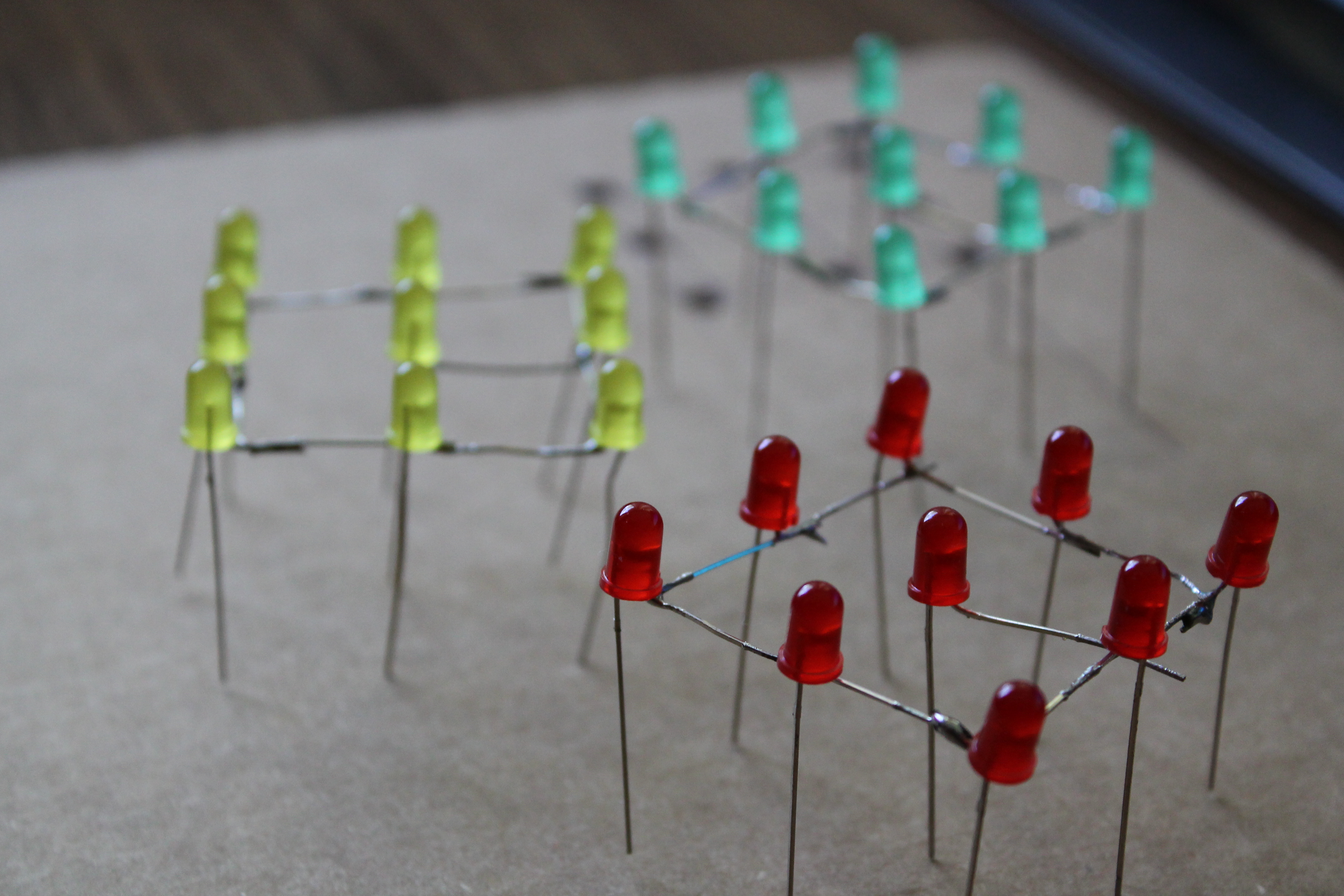

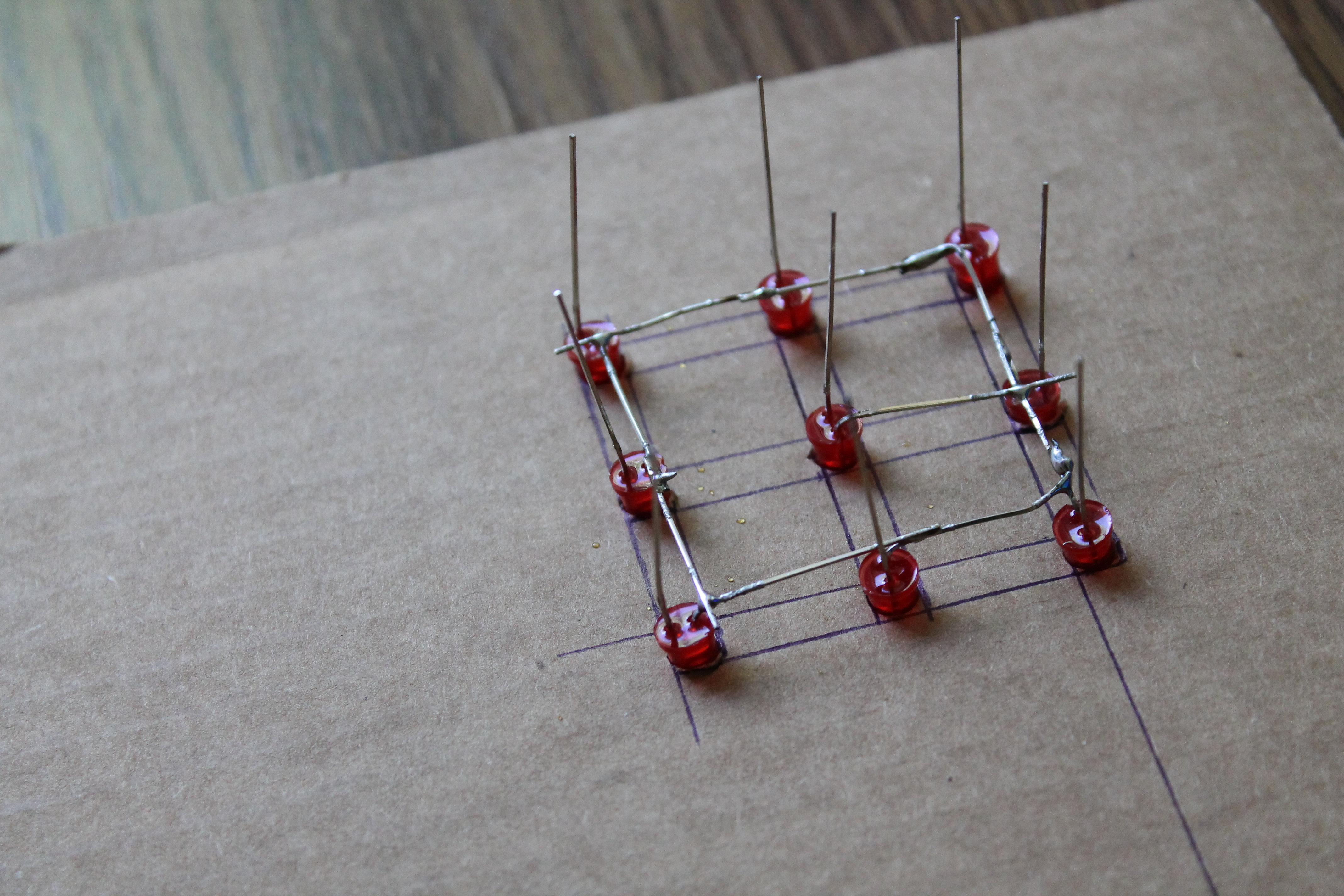

Am realizat pentru început o bucată de carton în care am pus LED-urile, apoi am lipit cele trei rânduri. Anodurile le-am lipit pe verticală şi catodurile pe orizontală. Lipirea pe verticală a fost mai dificilă. După ce am lipit toate cele 27 de LED-uri am lipit pe plăcuţă 9 rezistenţe de 220 Ω (pentru fiecare LED dintr-un rând) şi le-am conectat la anod-uri şi la pini. Am lipit apoi 3 rezistenţe în baza a 3 tranzistori NPN BC337, care i-am folosit pe post de switch pentru a putea alege câte un singur rând de LED-uri sau mai multe. Emitorul de la tranzistor l-am legat la GND, iar colectorul la fiecare nivel al cubului. Switch-urile le-am legat la PORTD, iar cele 9 LED-uri la PORTA şi PORTC.

Software Design

Am folosit WinAVR pe Windows 7, 64 biţi, iar ca editor am folosit Notepad++ şi Programmers Notepad.

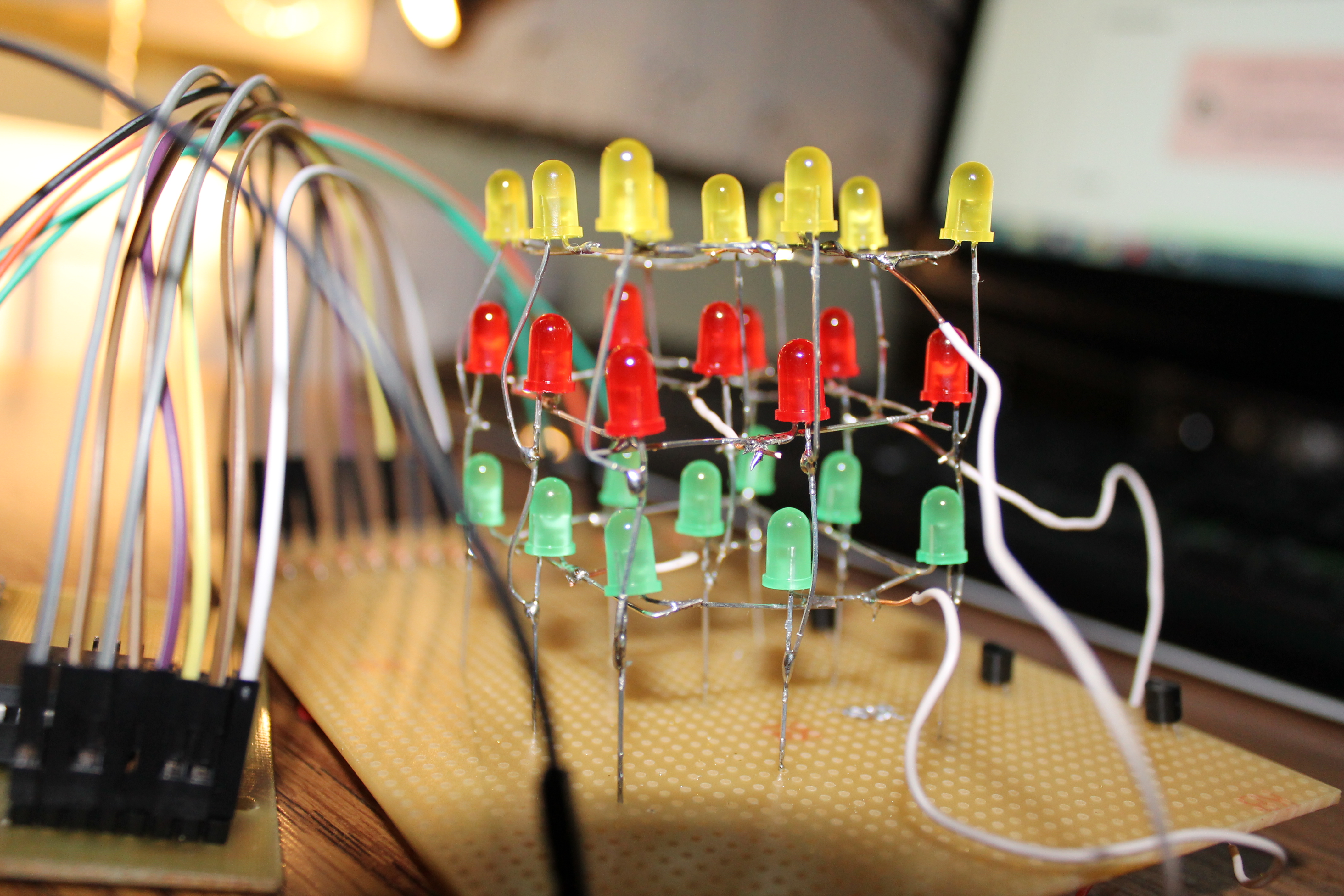

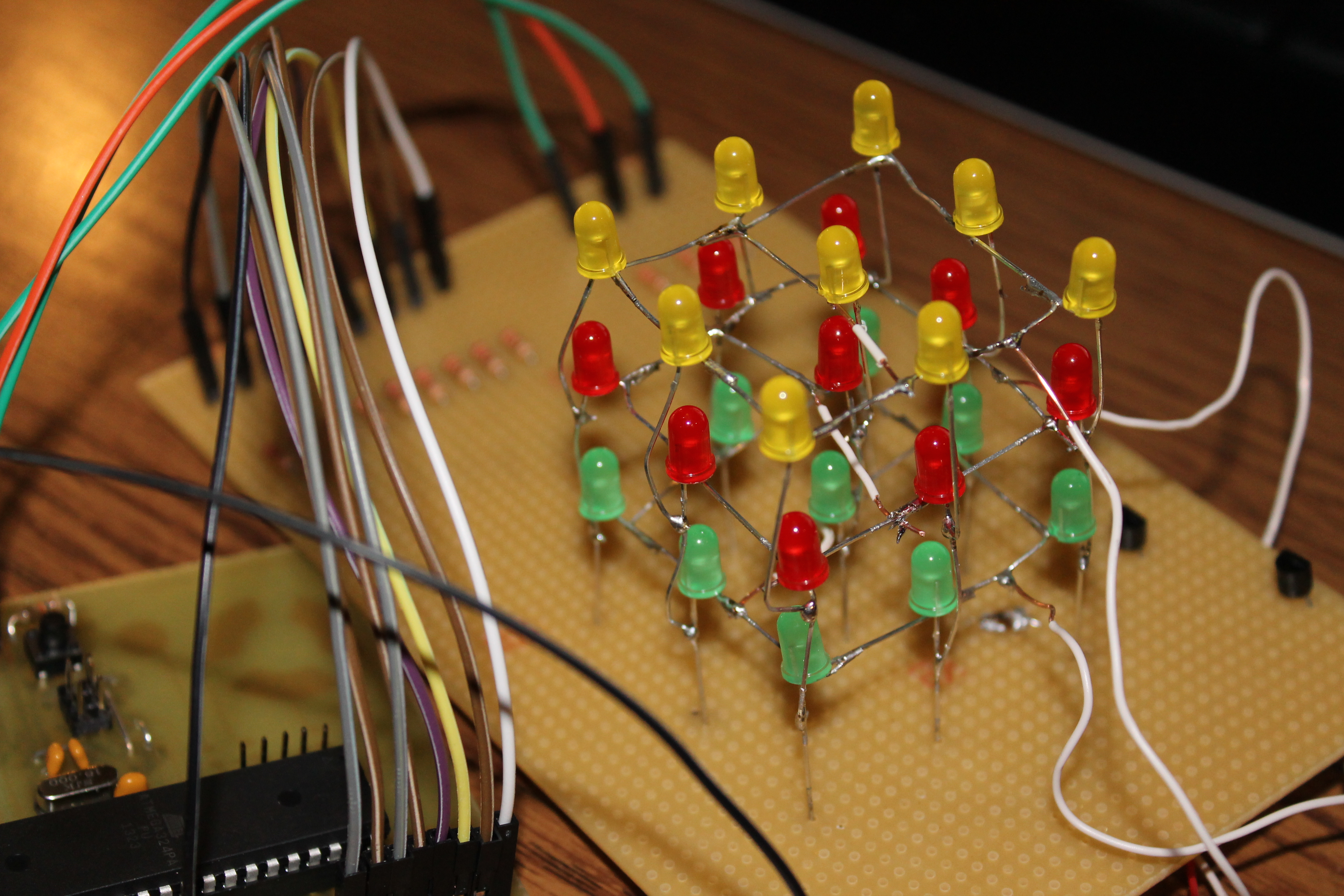

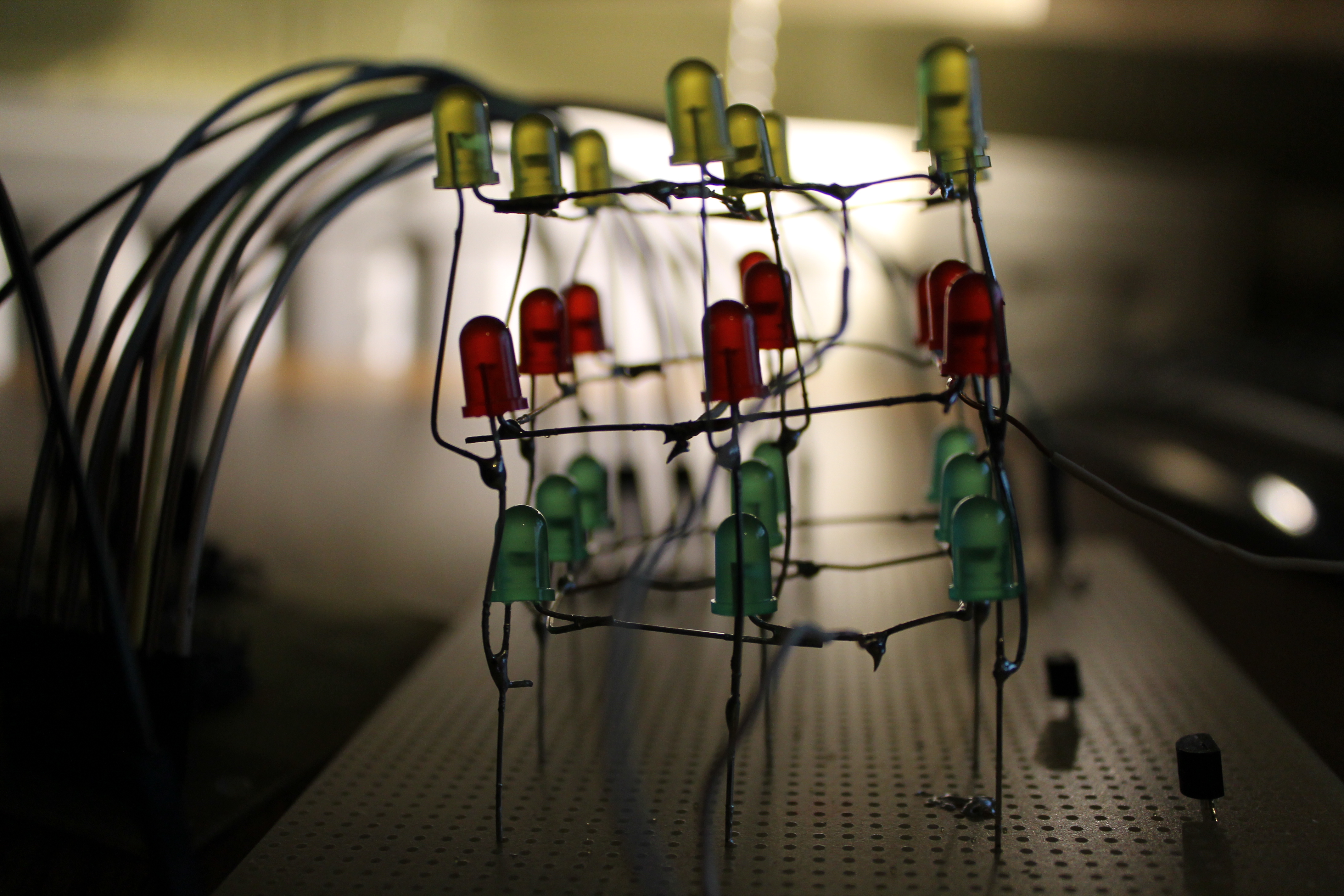

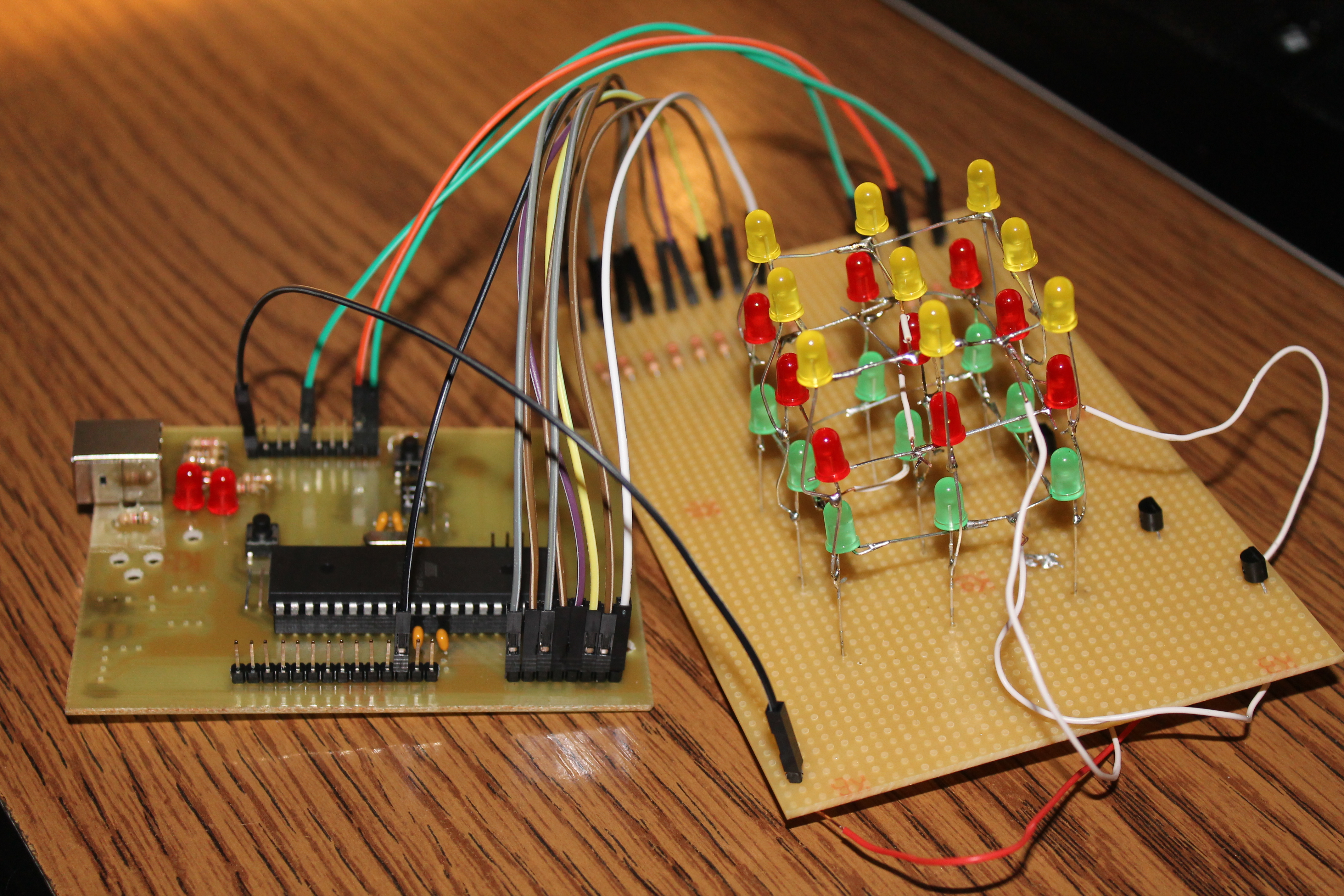

Rezultate Obţinute

Concluzii

Cubul de LED-uri este un proiect ce necesită răbdare şi precizie pentru lipirea tuturor componentelor, în special a LED-urilor, dar este un proiect interesant.

Jurnal

  • Săptămâna 9: Am ales tema proiectului, am creat pagina de wiki şi am făcut schema bloc

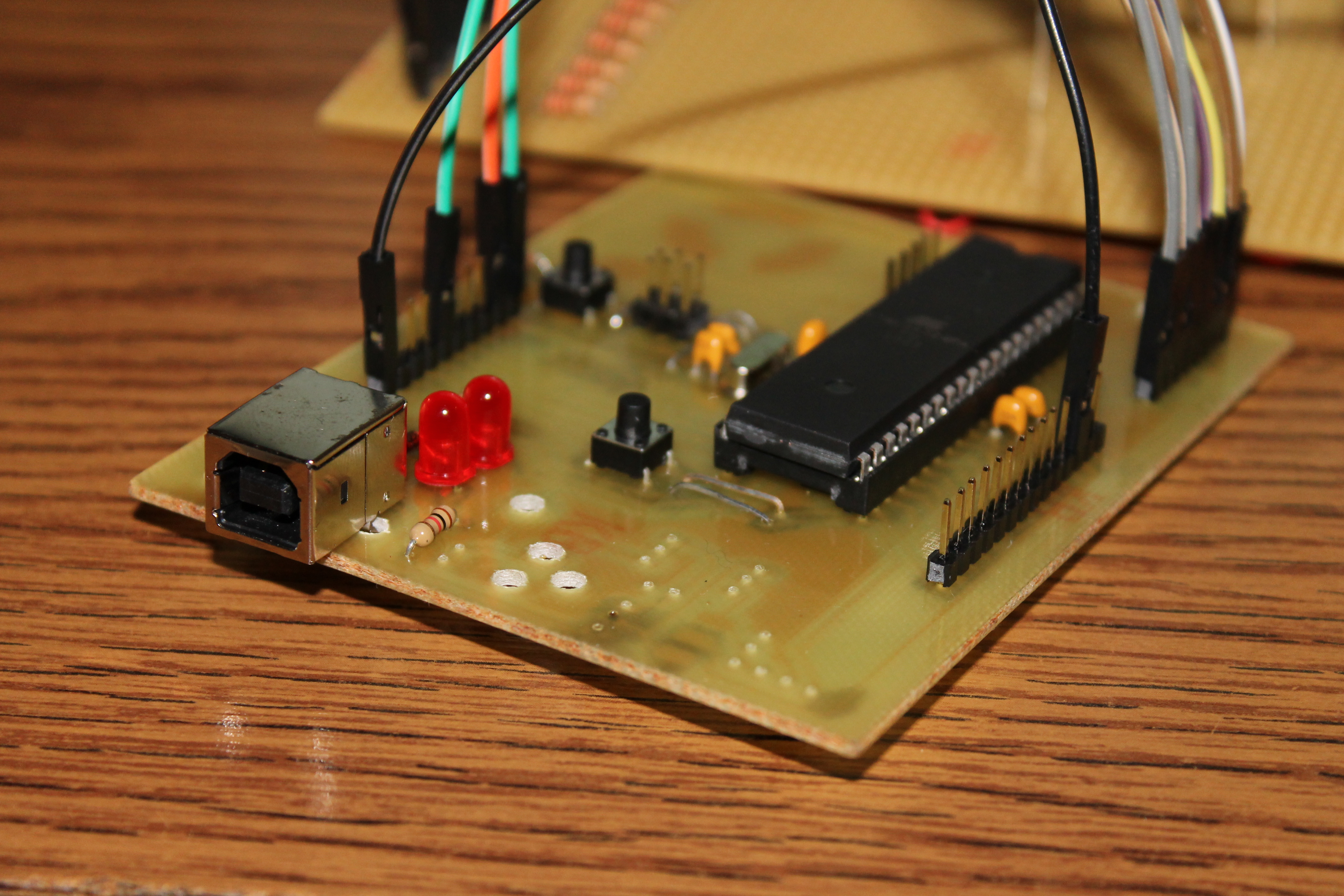

  • Săptămâna 10: Am lipit componentele de bază pe placuţa corodată la Plăcuţiada
  • Săptămâna 11: Am făcut o listă cu piesele de care am nevoie pentru proiect şi pe care le-am cumpărat de la magazinele de electronice de pe Maica Domnului
  • Săptămâna 12: Am creat cubul de LED-uri, am lipit tranzistoarele şi rezistenţele necesare pe plăcuţa de test şi apoi am făcut conexiunea între plăcuţa de test şi placa de bază
  • Săptămâna 13: Ultimele retuşuri la partea hardware
  • Săptămâna 14: Am terminat partea software şi totodată şi proiectul

Download

Bibliografie/Resurse
