1. Proiectul are ca scop crearea unui dispozitiv de testarare pentru cabluri UTP.
2. Acesta determina tipul cablului: straight-through, crossover, rollover si lungimea cablului testat.
3. In cazul in care cablul nu a fost sertizat corect, va afisa un mesaj corespunzator.

Cablul torsadat este un tip de cablu des întâlnit în care doi conductori sunt răsuciți unul în jurul celuilalt în scopul anulării interferenței electromagnetice ce cauzează diafonie.

Cablu torsadat neecranat UTP (Unshielded Twisted Pair) - Ethernet Este format din 4 perechi de fire, izolate intre ele. Prin torsadarea perechilor de fire apare efectul de anulare, efect ce limiteaza degradarea semnalului util din cauza interferentelor magnetice.

Tipuri de cablare:

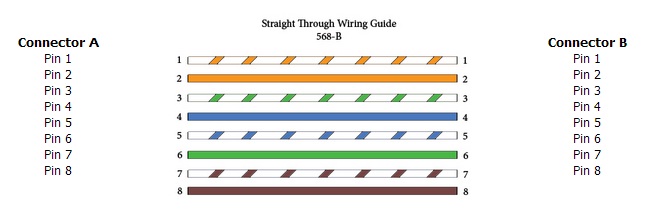

• Cablu crossover

• Cablu straight-throught

• Cablu rollover

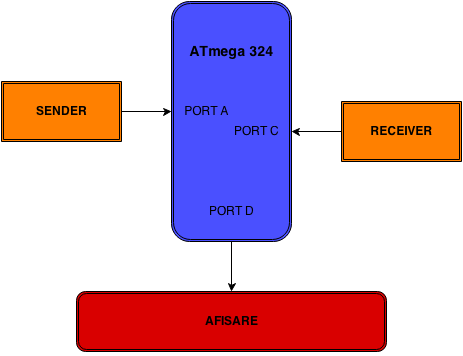

Schema bloc:

Senderul trimite semnale succesive la Receiver, pe fiecare dintre cele 8 fire, la un interval stabilit (cateva milisecunde). Ordinea in care semnalele ajung la Receiver determina tipul mufarii.

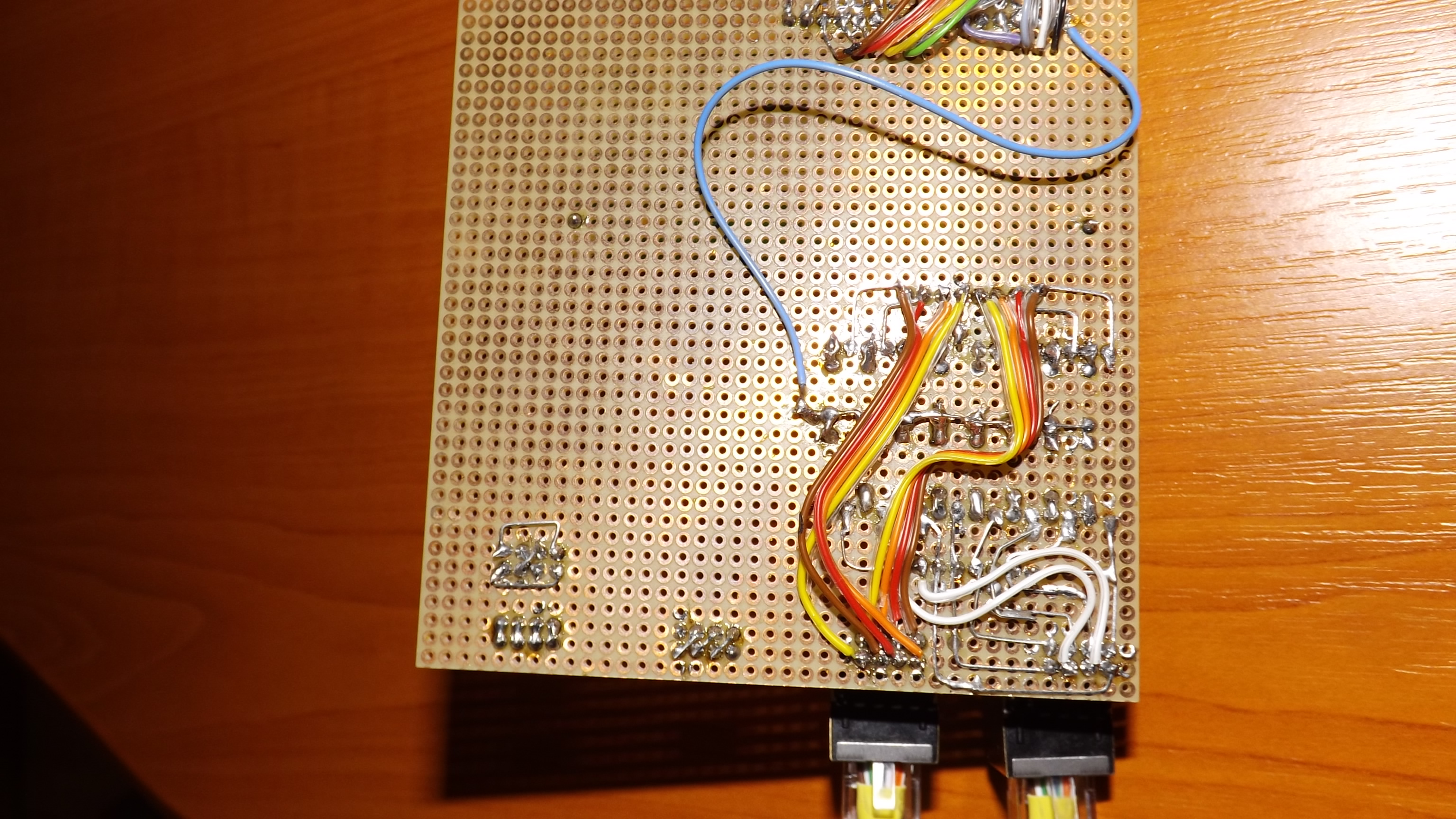

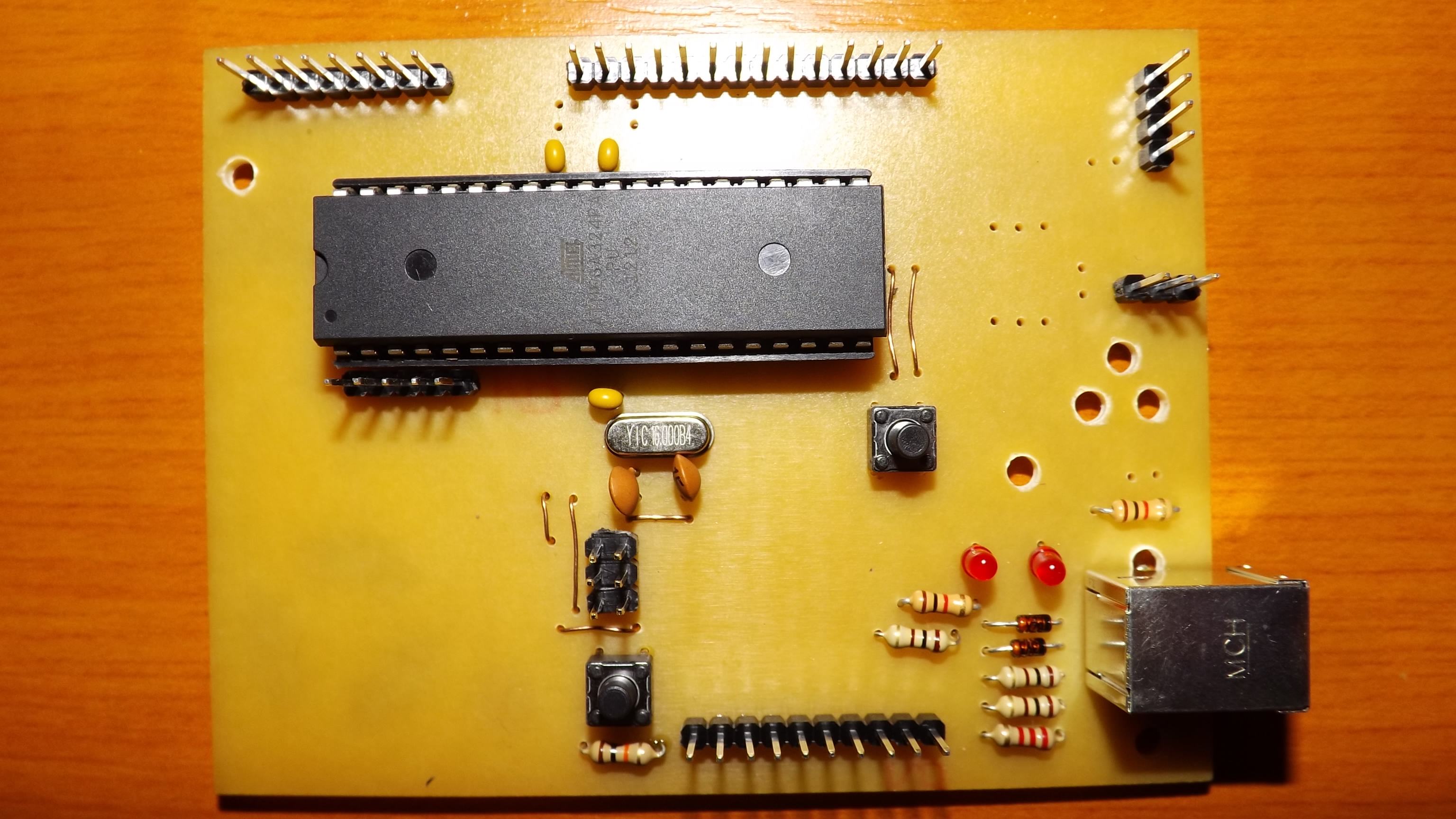

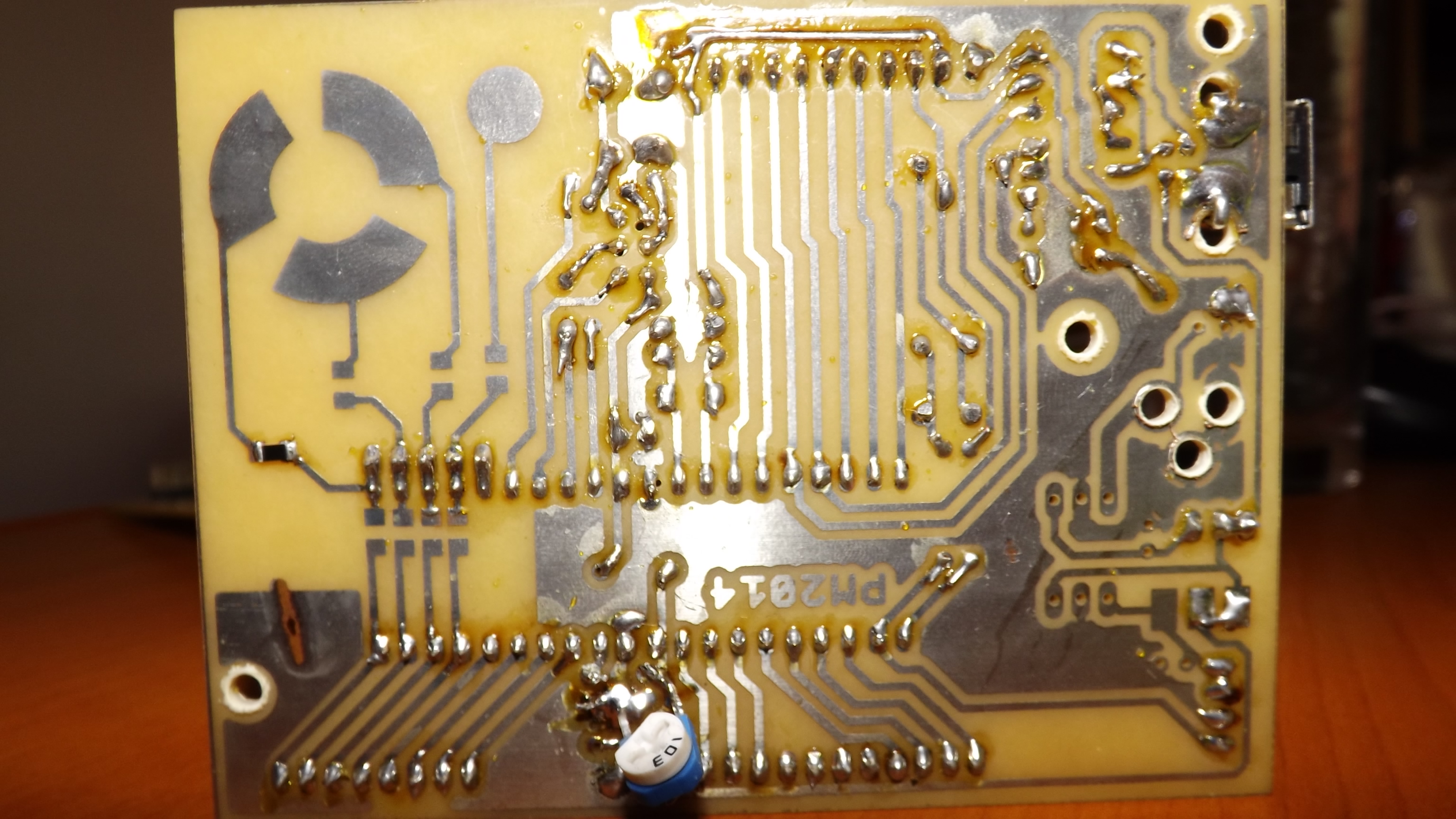

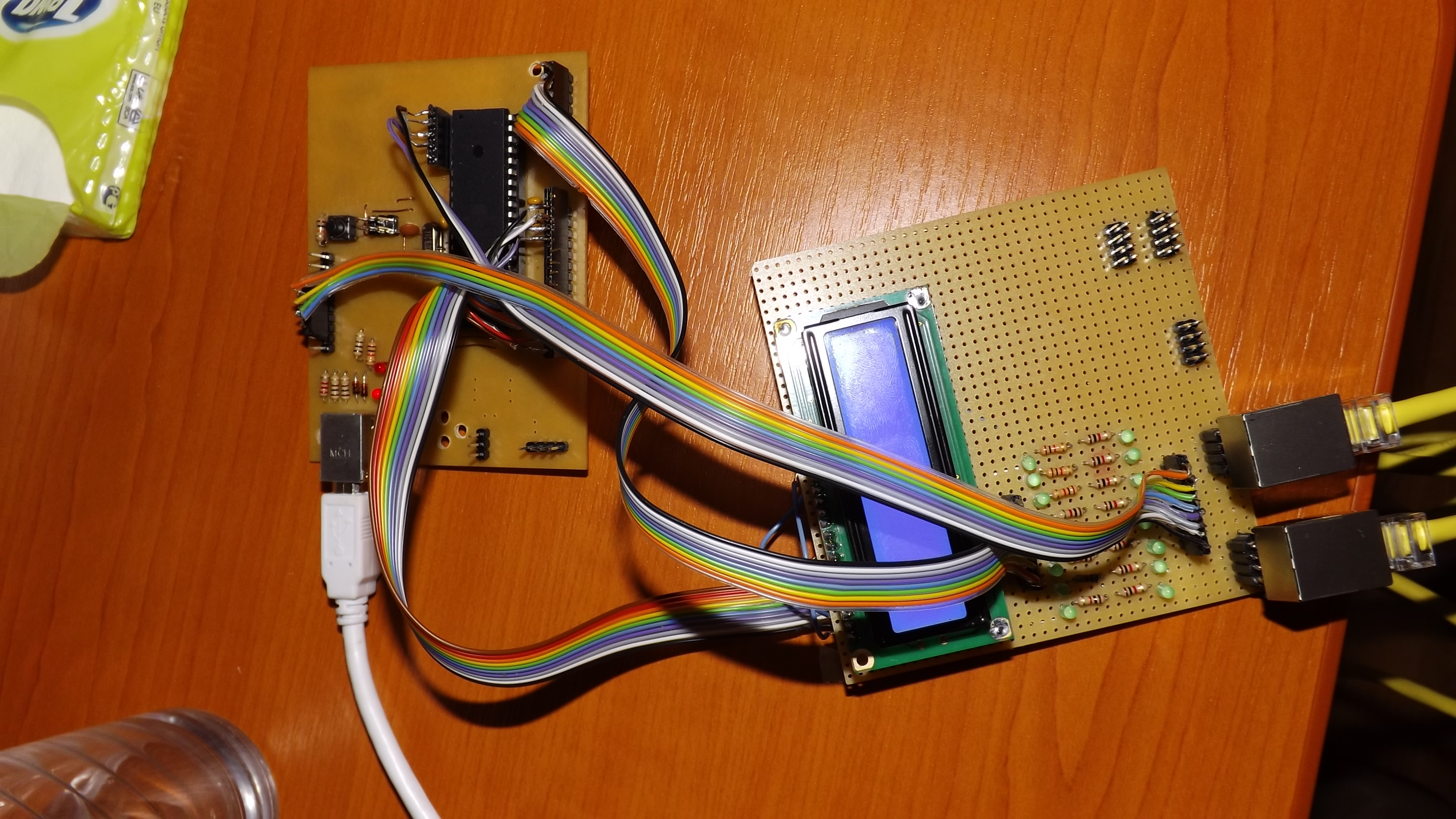

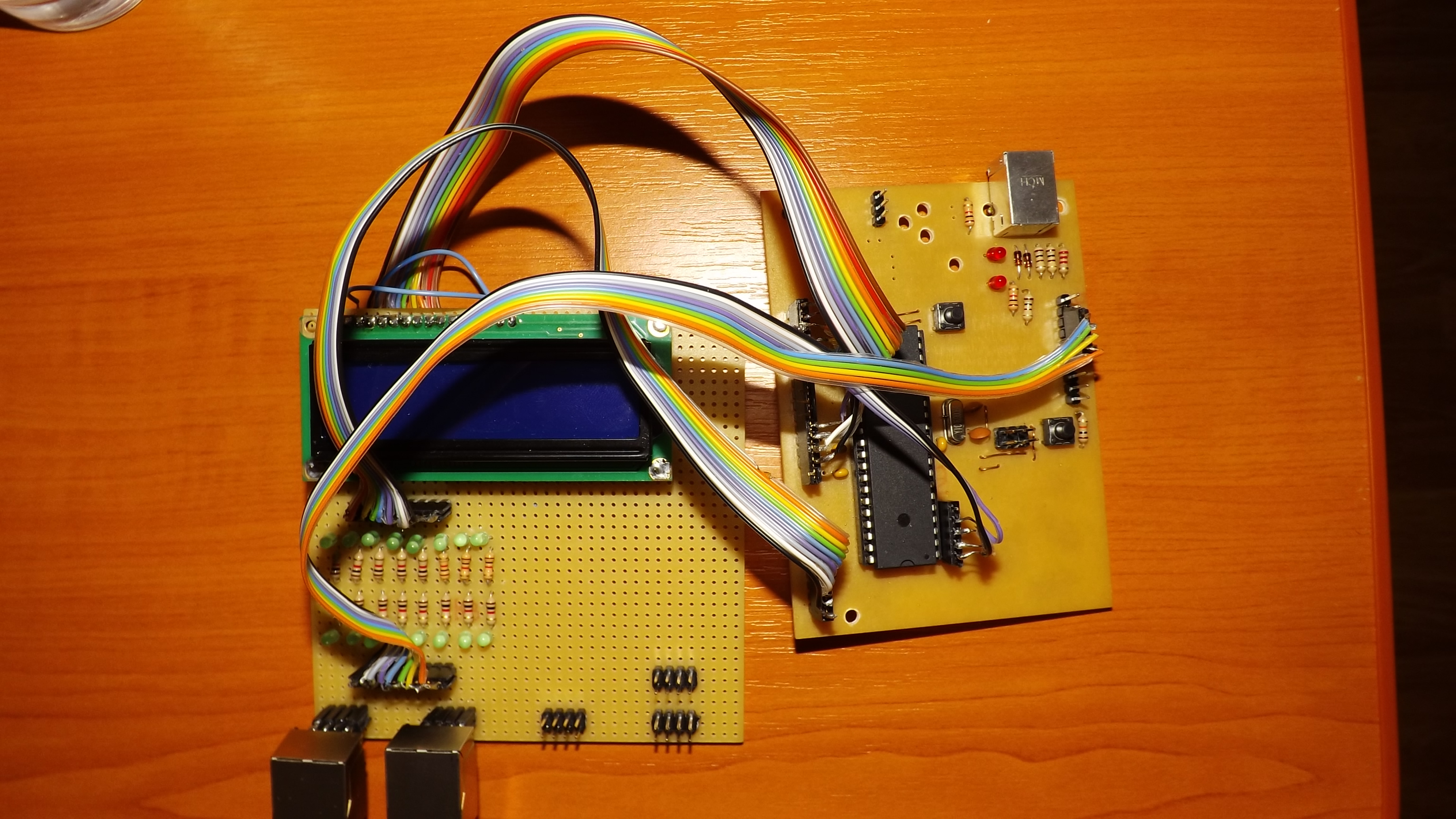

Lista de piese:

• lcd
• placuta test
• 16 led-uri
• 16 rezistente 1k
• barete pini tata
• barete pini mama
• 2 mufe RJ45
• panglica

—-

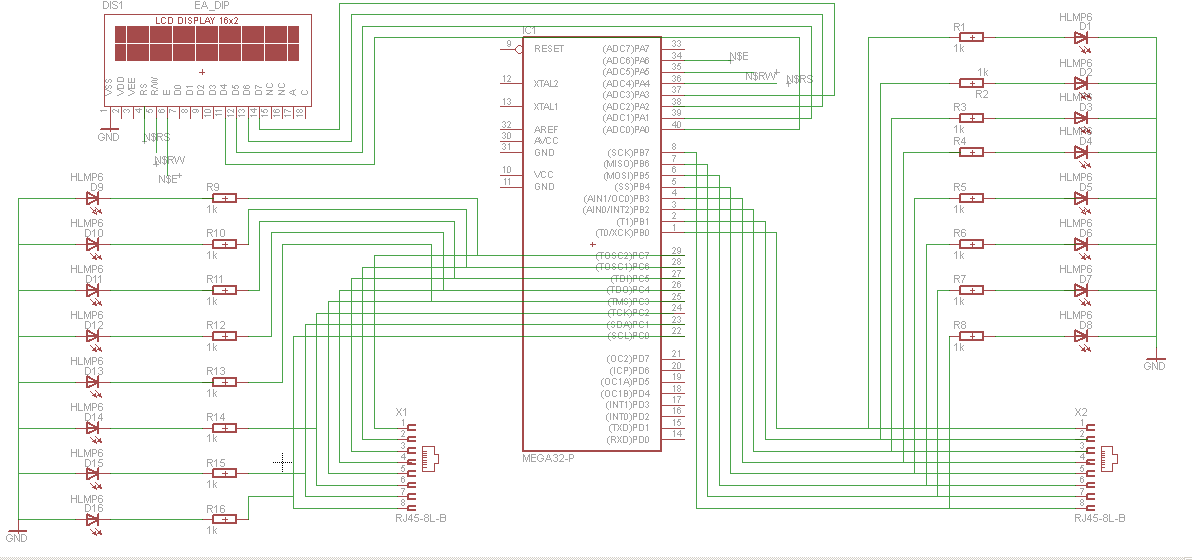

Schema electrica:

Mediu de dezvoltare:

• Programmer's Notepad [WinAVR]

Librarii:

• avr\io.h
• avr\interrupt.h
• lcd.h (laborator)

Proiectul a fost interesant. Am intampinat numeroase dificultati in realizarea acestuia, dar sunt fericita ca am reusit sa termin.

333CB_DanielaOtelea_TesterUTP

Resurse Hardware

Schema_Electrica_Eagle

Resurse Software

Atmega324PA

Datasheet_LCD
