Introducere
Cub de leduri de dimensiune 4x4x4 ce va reda diferite jocuri de lumini
Descriere generală
Schema bloc:
Hardware Design
Lista piese:
Piese | Bucati |
Led-uri | 64 |
Rezistente 220 Ω | 16 |
Rezistente 2k2 Ω | 4 |
Tranzistori BC337 | 4 |
Panglica | |
Conectori | |
Schema electrica:

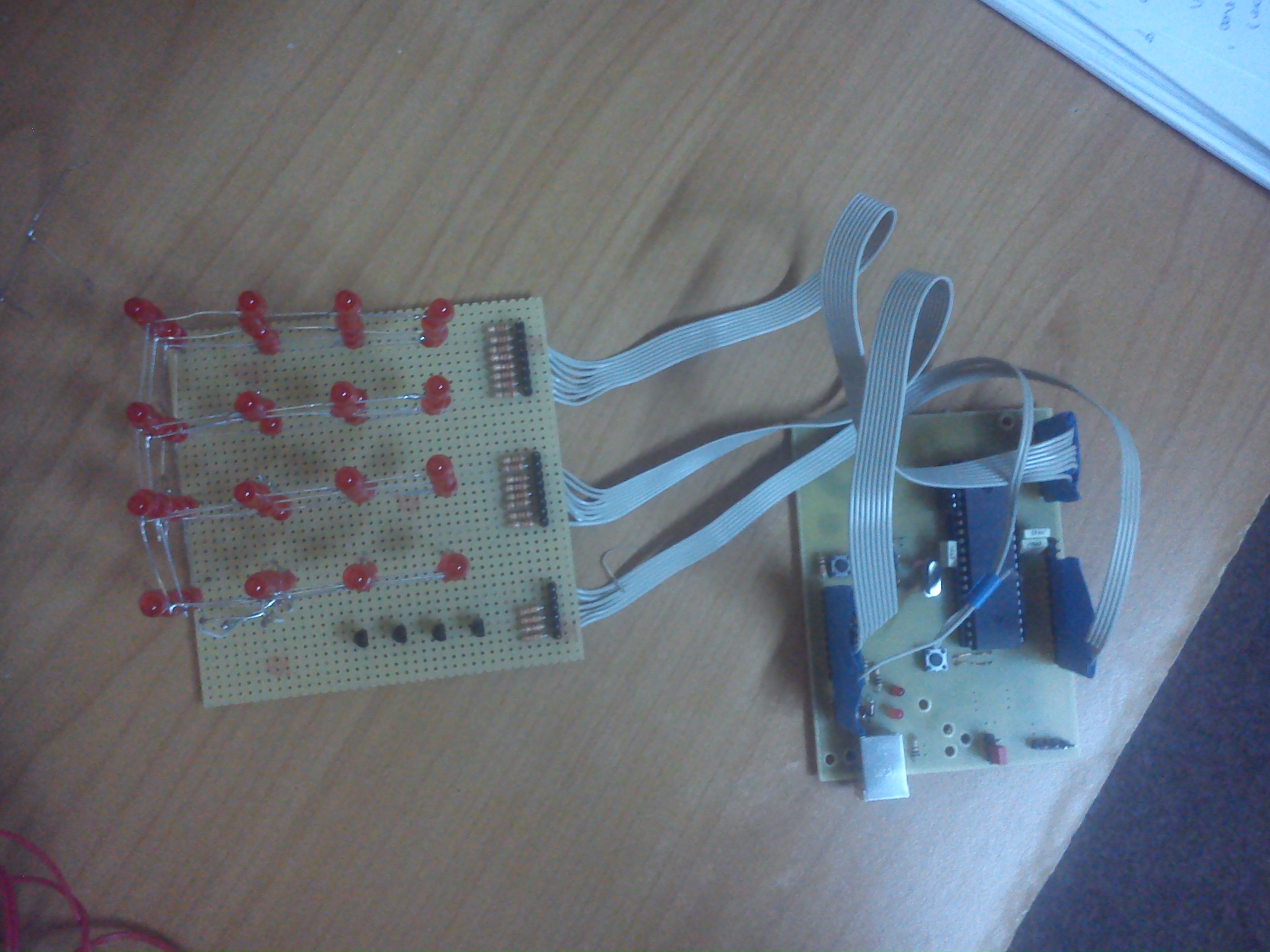

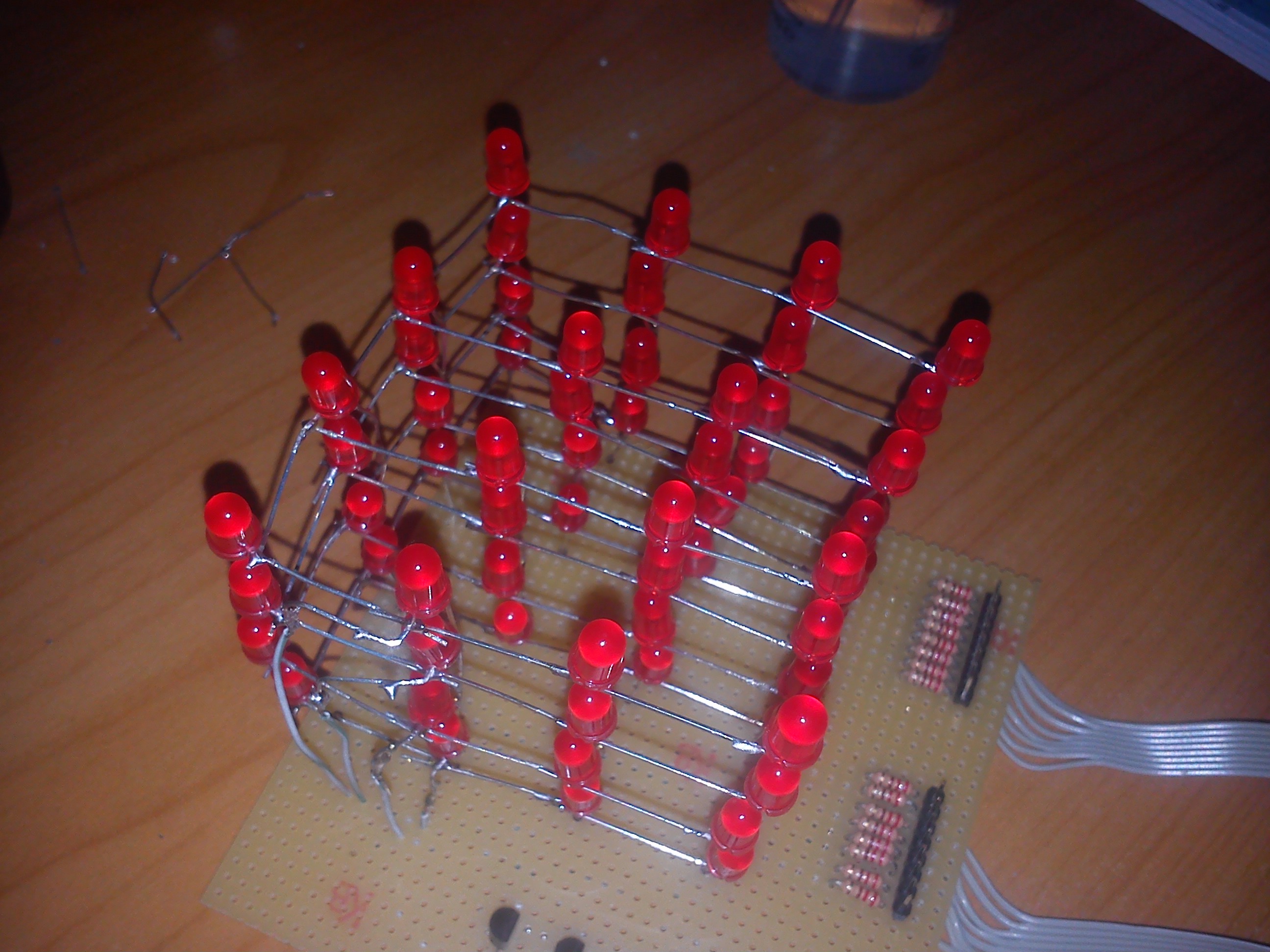

Mi-am creat mai intai o matrita din carton pe care am fixat cate 16 leduri. Am lipit catodurile pe orizontala.
Lipirea pe verticala a anodurilor a fost destul de problematica.
Cele 16 rezistente de 220Ω le-am legat la cate una din cele 16 anoduri(coloane de leduri).
Cele 4 tranzistoarele le-am legat astfel:
la baza, cate o rezistenta de 2k2 Ω
emitorul este legat la GND
colectorul se leaga la cate un nivel al cubului (catod)
Software Design
Pentru dezvoltare am folosit WinAVR. Am scris codul in Programmer's Notepad

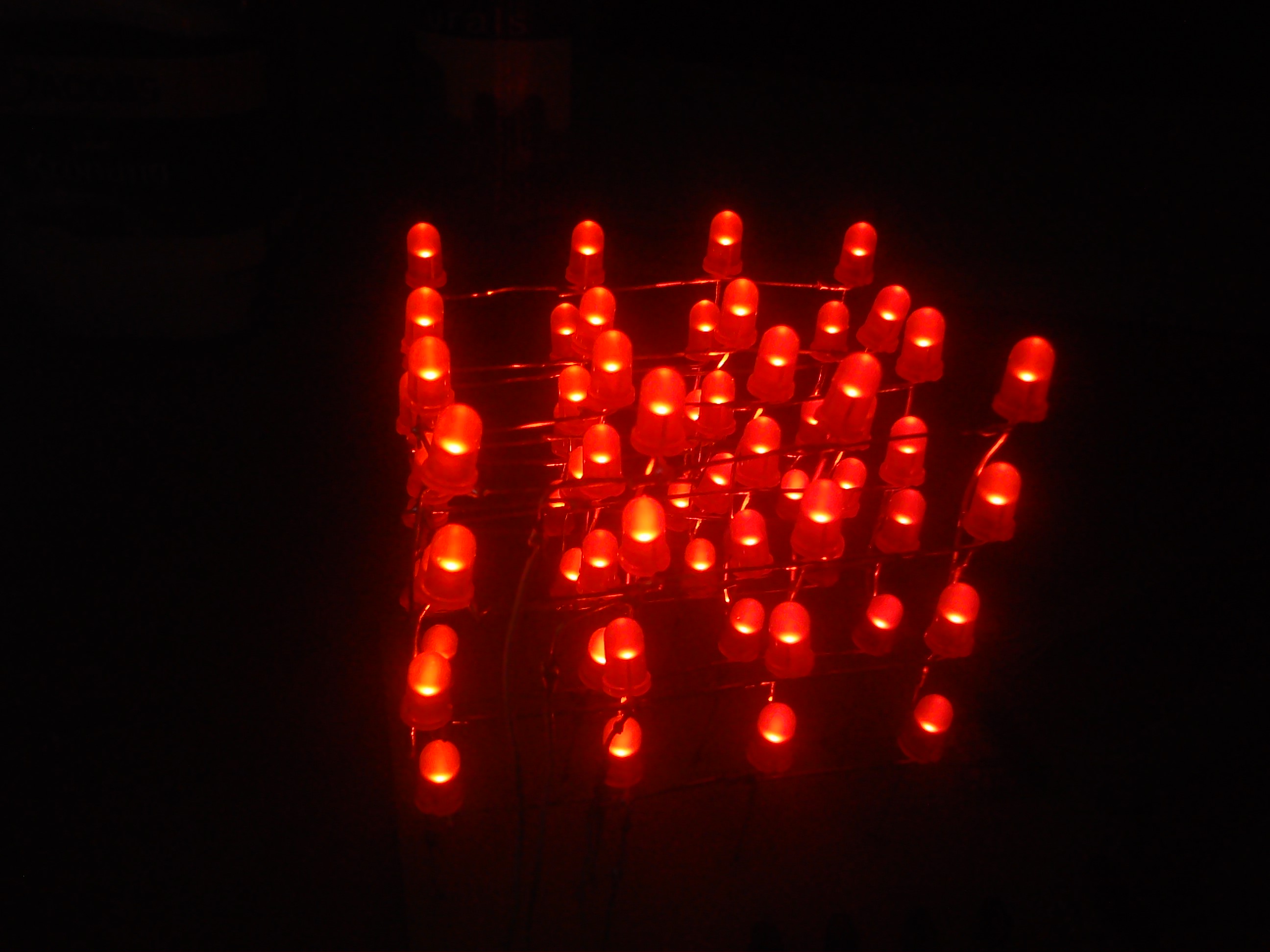

Rezultate Obţinute
Concluzii
A fost un proiect interesant

. Nu am intampinat probleme majore(doar cateva degete arse

).
