Cristian UDRESCU - Cub Leduri

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Proiectul consta in crearea unui cub format din 64 de LED-uri dispuse pe 4 nivele. Acesta va reda un joc de lumini, diverse animatii 3D.

Ideea de la care am pornit este prezentata in acest video: http://www.youtube.com/watch?v=f1YNyQqbiF0

Proiectul are scop decorativ si reprezinta un mod placut si distractiv de a pune in practica cunostintele de electronica.

Descriere generală

Pentru realizarea acestui proiect am utilizat 64 de led-uri dispuse pe 4 nivele care sunt controlate prin 20 de pini de iesire. Animatiile pot fi schimbate prin apasarea unui buton.

Module hardware:

  • cubul de leduri
  • microcontroller ATMega16

Module software:

  • fisierul test.c, care contine animatii 3D prestabilite

Hardware Design

Lista de piese:

  • 64 de led-uri unicolore
  • 16 rezistente de 222 ohmi
  • 4 tranzistoare BC338 NPN
  • rezistente 2k2 ohmi
  • placuta de la etapa 1

Schema bloc:

Schema electrica(Eagle):

Software Design

Am implementat 2 jocuri de lumini, care cicleaza intr-un while. Ca editor am folosit vim. Am urmat exemplul din primul laborator.

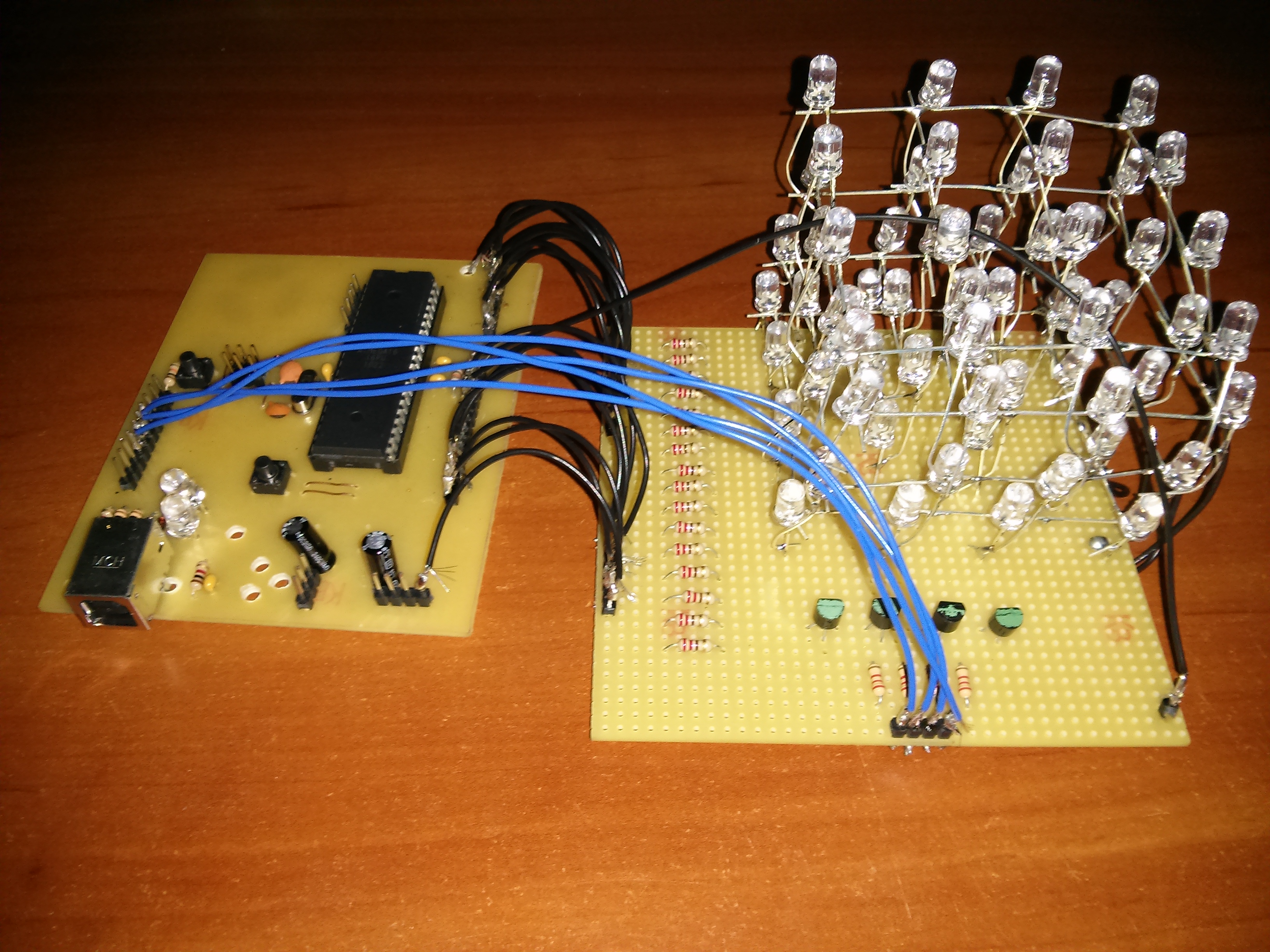

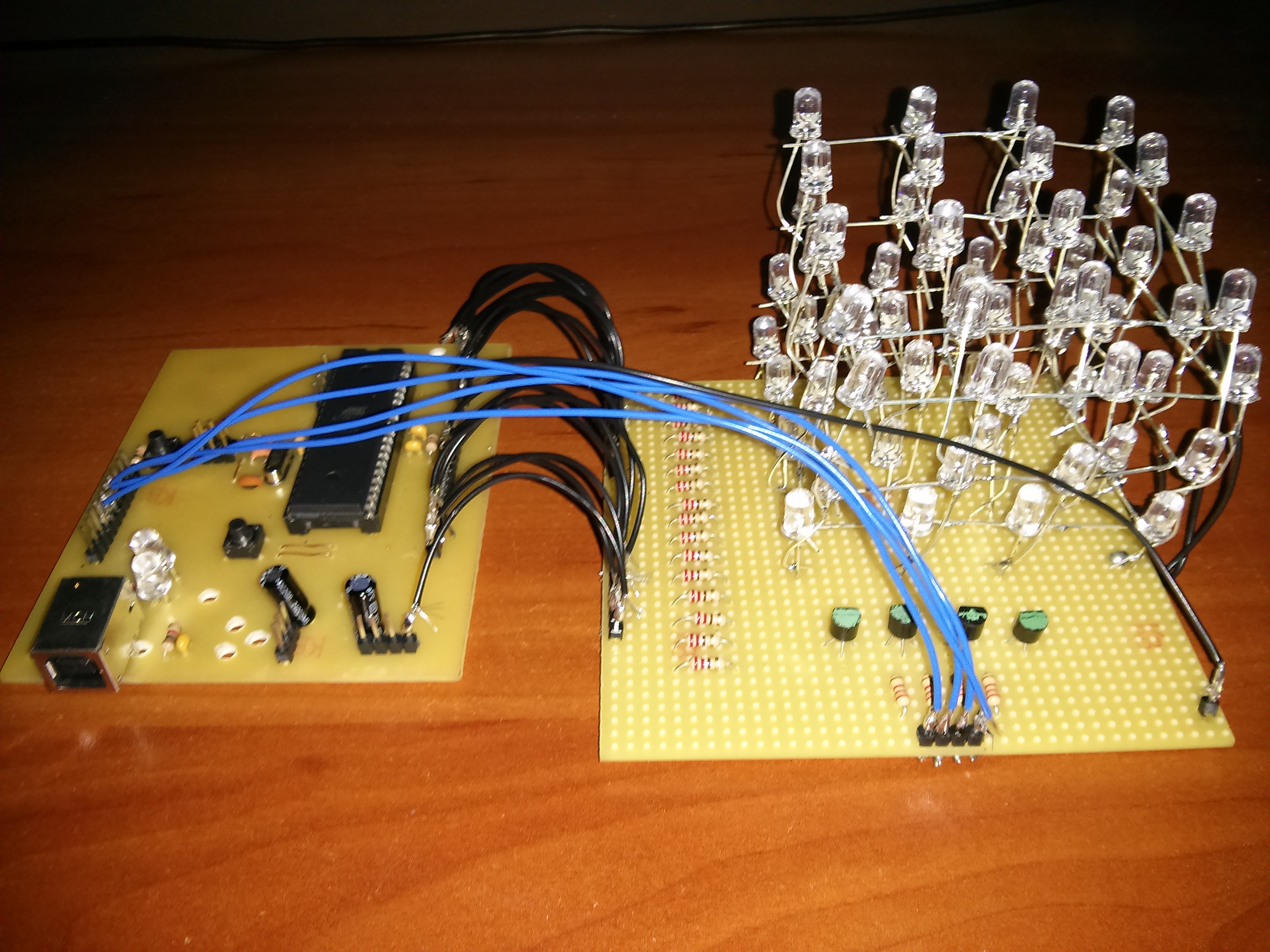

Rezultate Obţinute

Concluzii

A fost un proiect interesant si destul de placut de realizat. Ma bucur ca am reusit sa il finalizez.

Download

Arhiva cu codul sursa : cub_leduri.zip

Jurnal

  1. 25 aprilie - am terminat placuta de baza
  2. 10 mai - schema electrica si stabilirea/cumpararea componentelor
  3. 16 mai - realizarea cubului de leduri si lipirea componentelor
  4. 20 mai - scrierea codului
  5. 23 mai - prezentare

Bibliografie/Resurse
