Alina-Nicoleta RUSU - LED Cube

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

  • Proiectul pe care l-am ales se numeste “LED Cube” si este format dintr-un cub de leduri de latura 4*4*4 (64 de led-uri) care lumineaza creand diferite jocuri de lumini.
  • Este util pentru mine, deoarece imi antreneaza atat cunostinte hardware cat si cele software, dar si pentru ceilalti, fiind un obiect decorativ, incantand orice privire.

Descriere generală

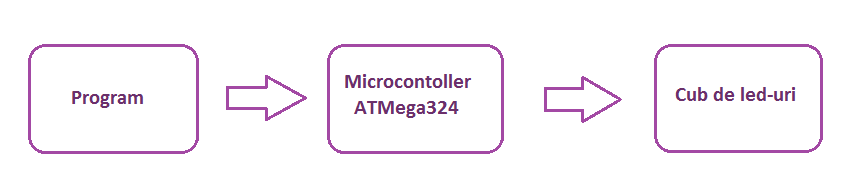

Schema Bloc:


Hardware Design

Listă de piese:

  • 64 LED-uri cu diametrul de 5 mm;
  • 16 rezistente 222 ohmi;
  • 4 rezistente 2k2 ohmi;
  • 4 tranzistoare BC337 NPN;
  • placuta de testare;
  • benzi conectoare;
  • placuta de baza;
  • fire.

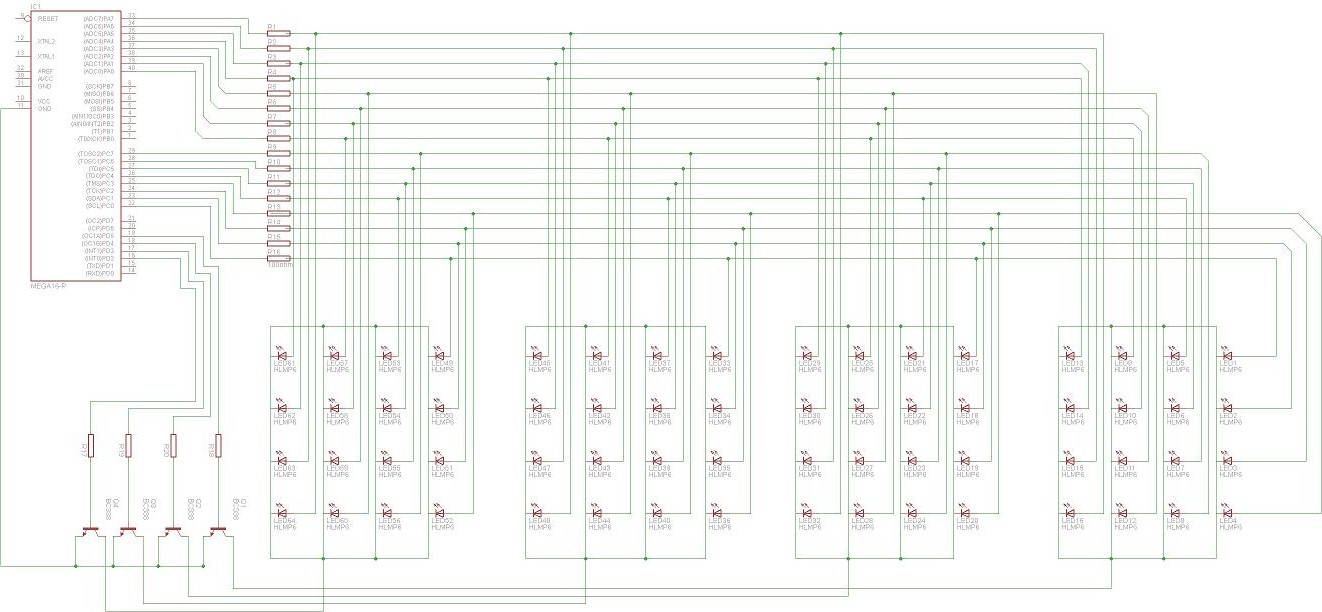

Schema electrica:

Etapele construirii && Jurnal:

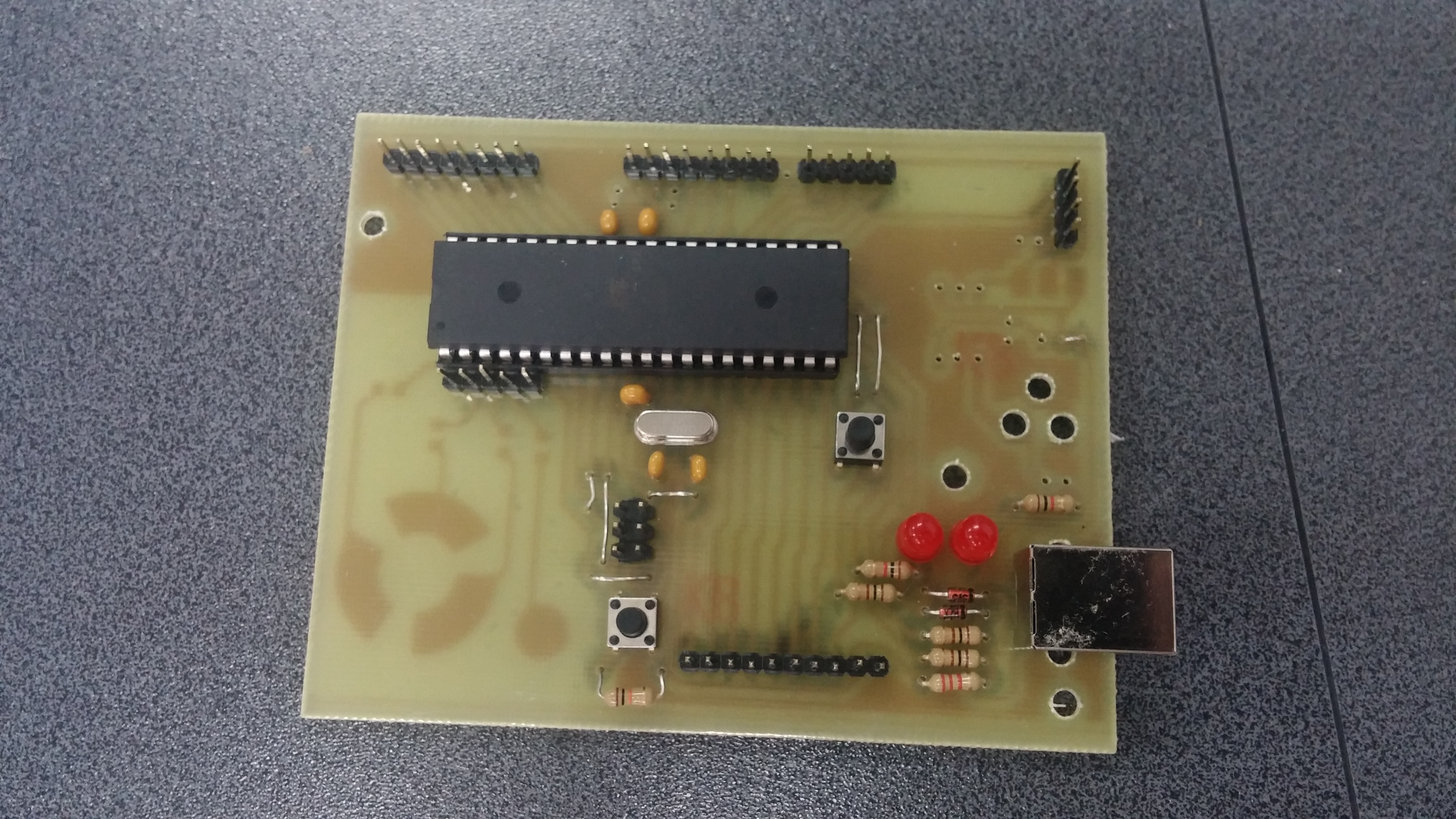

  • Aceasta este placuta initiala:

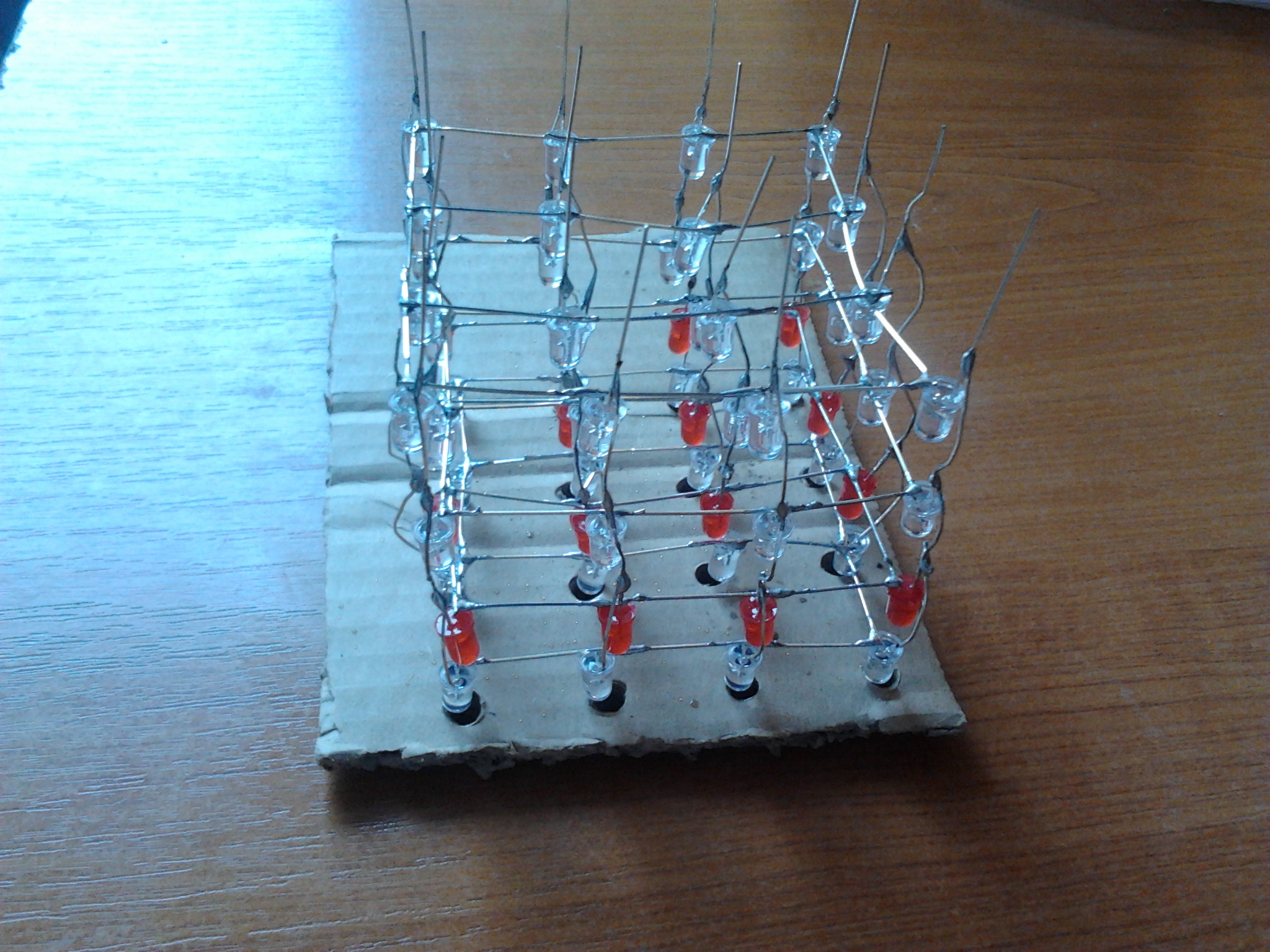

  • Am utilizat o bucatica de carton in care am asezat LED-urile pentru a facilita lipirea lor.
  • Am lipit cele patru nivele (anod-urile - verticala, catod-urile - orizontala).
  • Apoi am lipit nivelele intre ele.

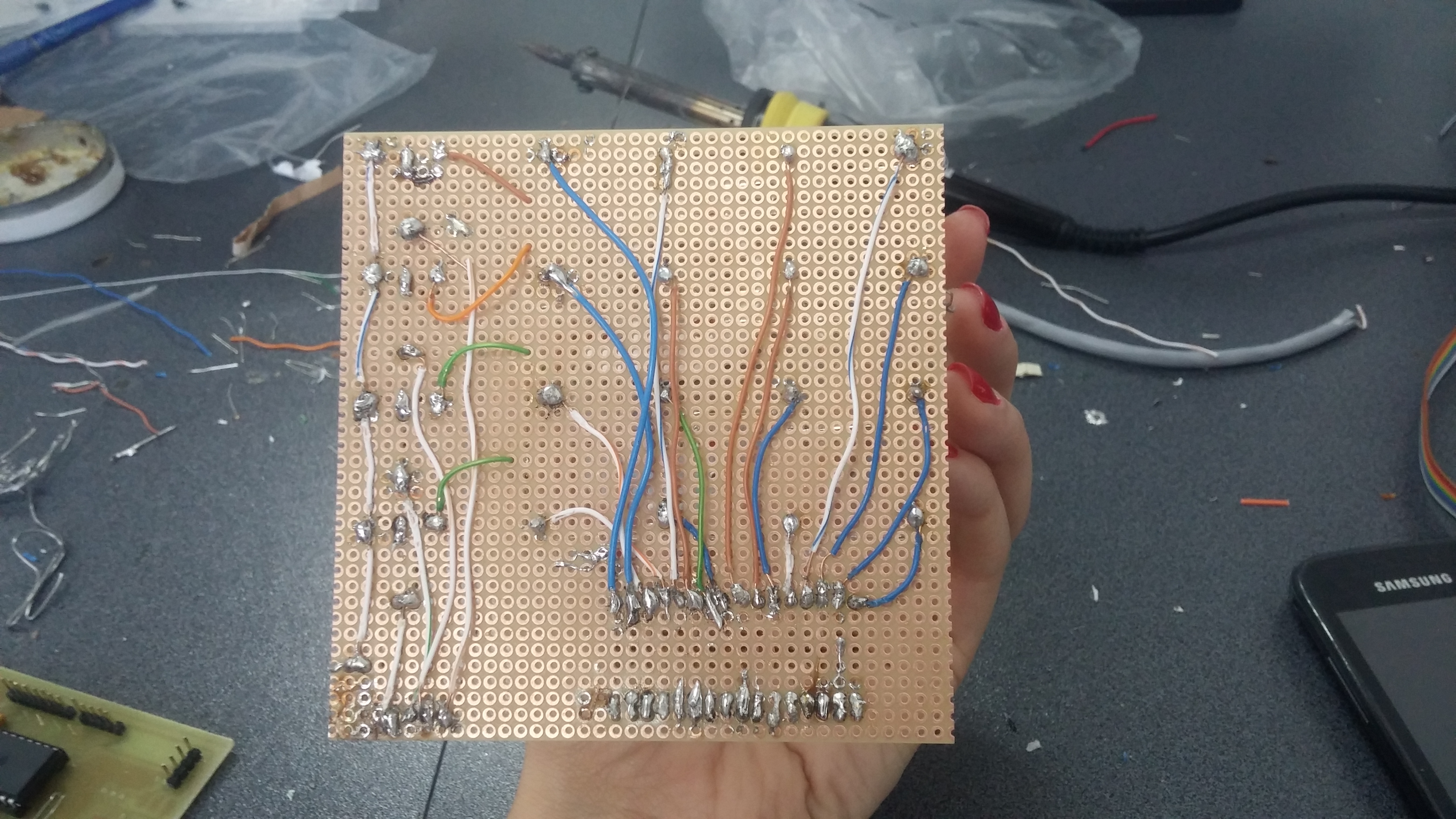

  • Pe placuta de test am lipit 16 rezistente de 222 ohm pentru fiecare din cele 16 randuri de LED-uri.
  • Le-am conectat intre pini si anod-uri.

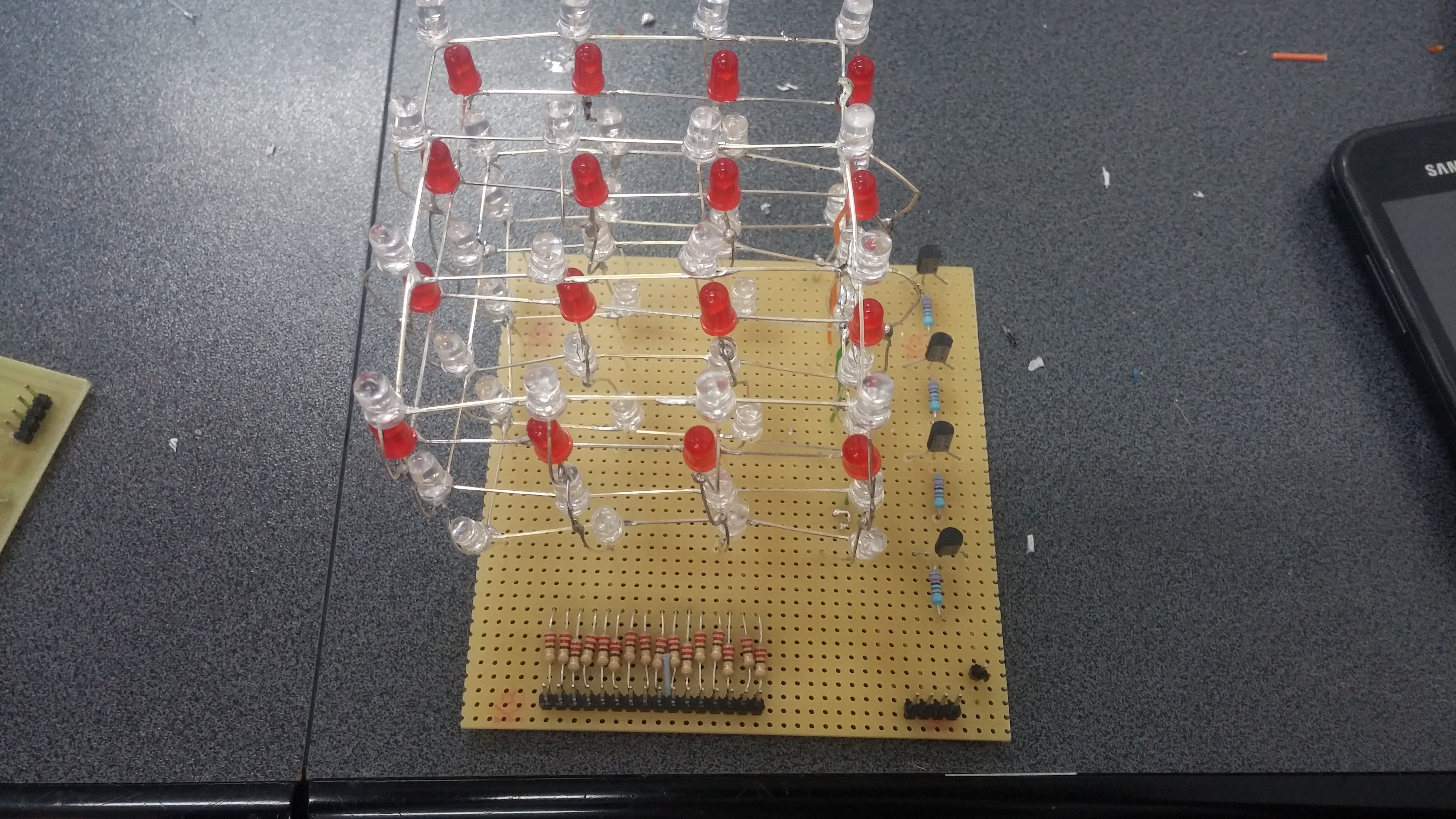

  • Am lipit 4 tranzistoare, conectand baza fiecaruia cu cate o rezistenta de 2k2 ohm, emitorul la GND, iar colectorul la fiecare nivel al cubului.


Software Design

  • Am folosit mediul de dezvoltare AVR Studio.
  • Pentru a programa microcontroller-ul am folosit WinAvr, acesta incluzand compilatorul GNU GCC pentru limbajele C si C++.

Rezultate Obţinute

  • Rezultatele obtinute in urma realizarii proiectului ales de mine au fost conform asteptarilor mele, mi-a placut sa lucrez la acest proiect, fiind foarte interesant.

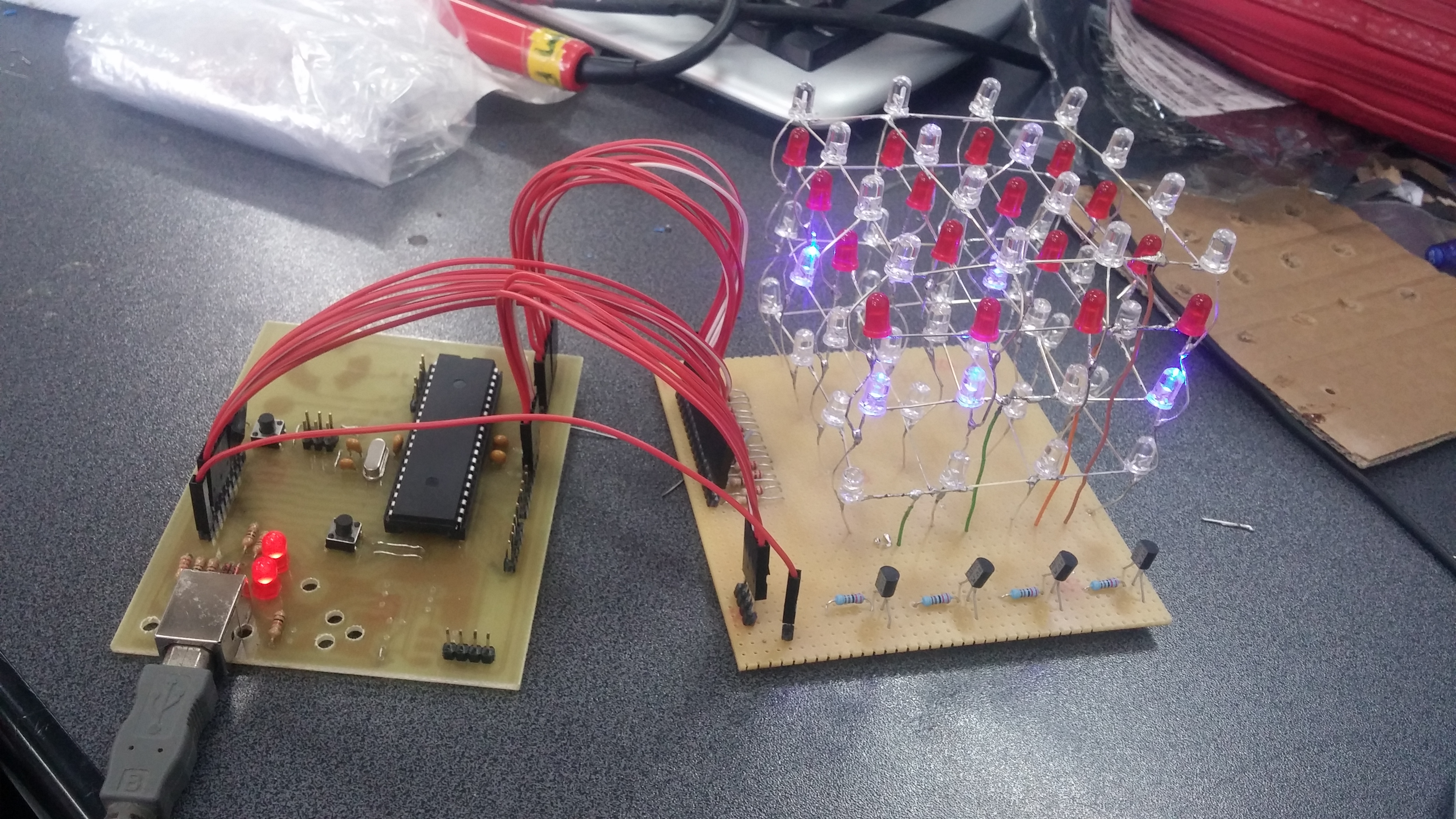

  • Cubul de leduri arata asa: =)

Concluzii

  • In concluzie, proiectul, desi a fost destul de complicat de construit si piesele sale au costat mai mult decat ma asteptam, nu a fost un proiect complicat, iar rezultatele obtinute compenseaza efortul depus. ^_^

Download
