Filip-Alexandru GIORGI - Amazing LED cube

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Am hotarat sa fac un cb de LED-uri deoarece am vazut pe youtube cu ceva timp in urma un filmulet cu niste animatii facute pe un cub de 8x8x8 si mi s-a parut foarte interesant.

Descriere generală

Am inceput implementarea proiectului prin crearea placutei de baza. Am inceput apoi sa lipesc LED-urile nivel cu nivel, am pus restul pieselor pe placa auxiliara iar la final am lipit nivelele cubului. Etapa care mi-a luat cel mai mult timp a fost lipirea LED-urilor intre ele si cea a nivelelor.

Hardware Design

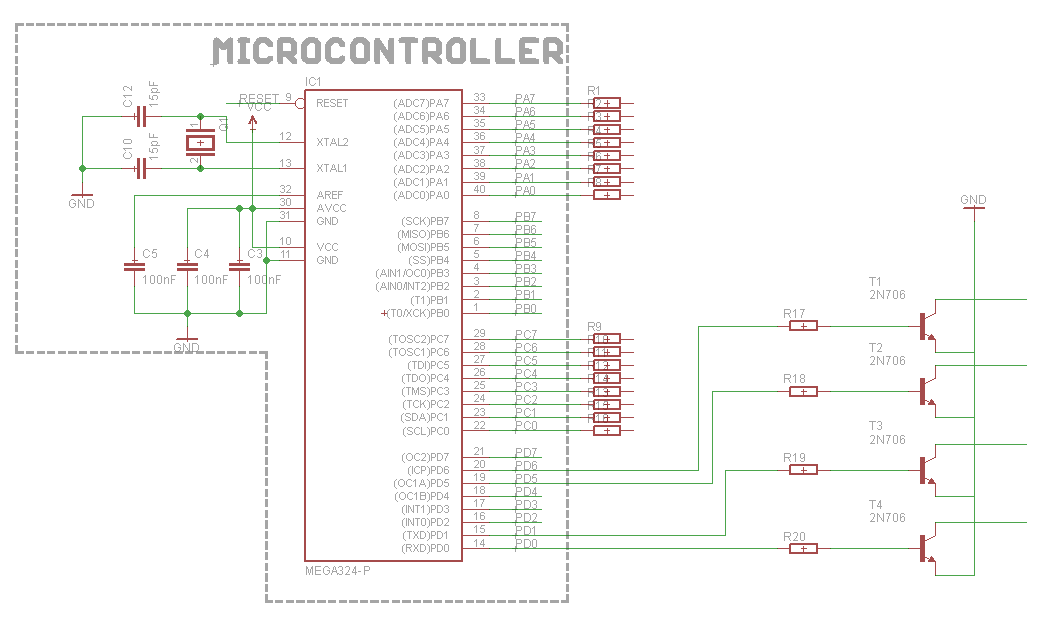

== Schema electrica ==

Lista piese:

  • placuta de test - 1 bucata
  • panglica - 1 bucata
  • bareta de pini mama - 1 bucata
  • LED-uri - 64 bucati
  • Tranzistoare - 4 bucati
  • Rezistoare 220 ohm - 16 bucati
  • Rezistoare 2k2 ohm - 4 bucati

Rezultate Obţinute

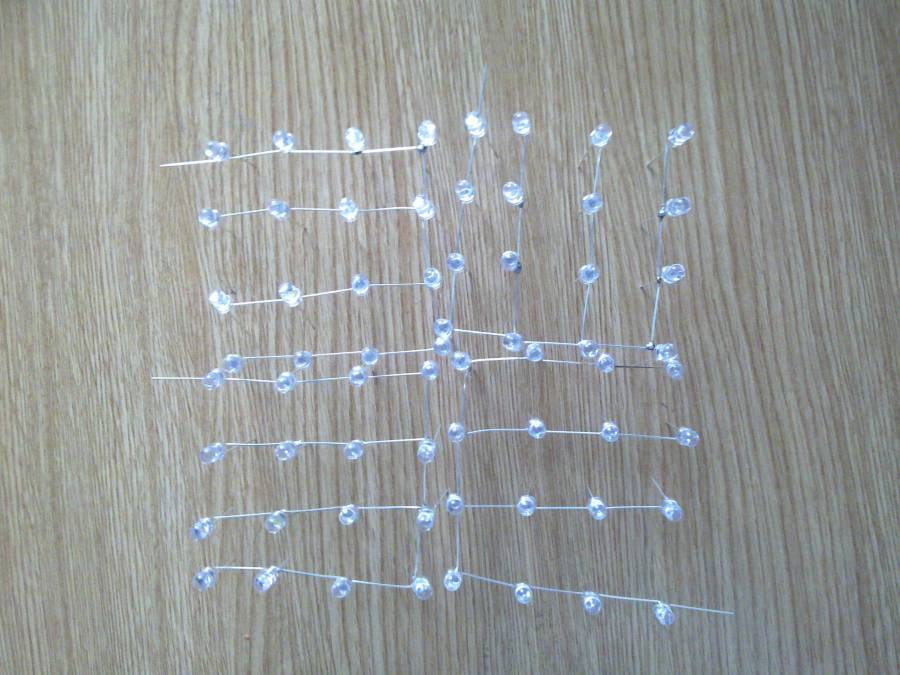

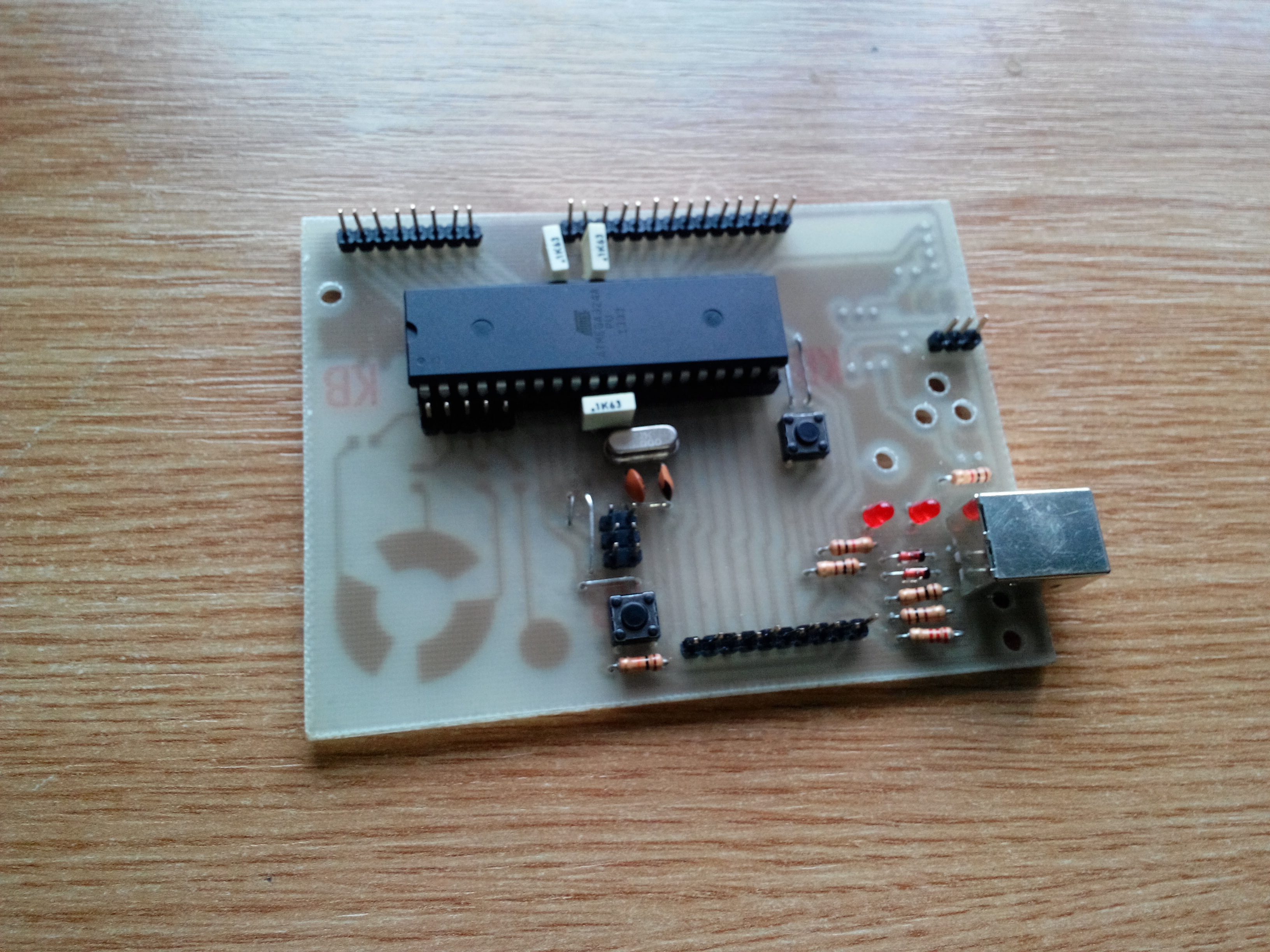

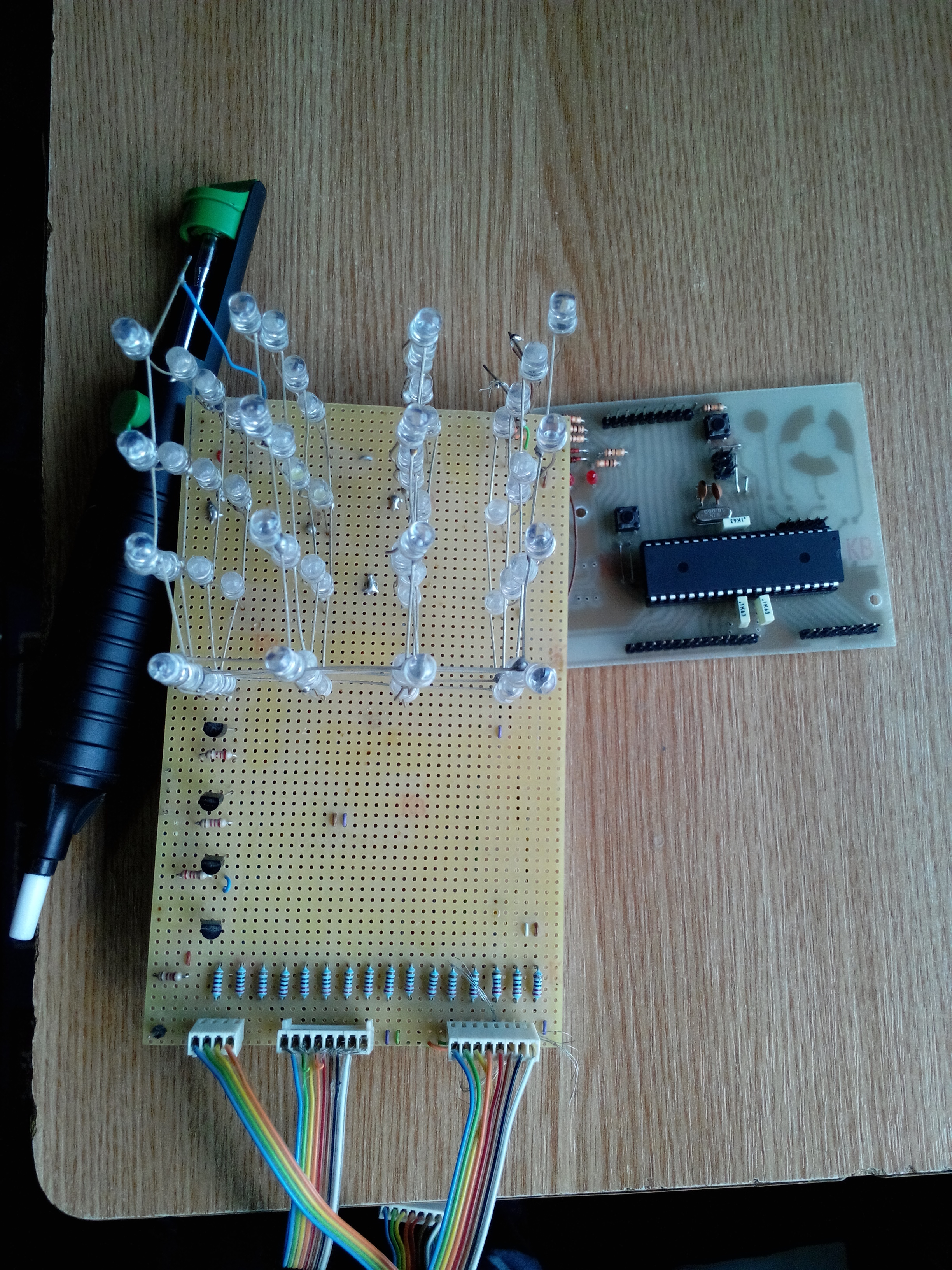

Poze componente:

Download

Arhiva cu codul si Makefile-ul:

led_cube_giorgi.rar
