Ce este ?

Proiectul consta in crearea unei chitari electrice folosind pe post de corzi emitatoare laser.

Ce face ?

Pe baza unor unde laser, in momentul intreruperii acestora, chitara va emite un sunet in functie de “coarda” intrerupta.

Ideea de baza ?

Am decis sa imbin o pasiune de-a mea, chitara electrica, cu un proiect pentru facultate si a iesit un proiect amuzant si interesant

Lista de piese:

• plăcuța cu piesele aferente
• 5 butoane
• 6 fototranzistori
• difuzor
• carcasa plastic

Descrierea codului aplicaţiei (firmware):

• Proiectul a fost dezvoltat integral folosind Programmer's Notepad si WinAVR
• Codul consta din 10 functii astfel :
  • 1 :: unsigned int adc_read()
    • returneaza valoarea de pe un anumit canal legat la senzorii de lumina

• 2 :: void init_adc()
  • initializarea parametrilor pentru a folosi convertorul analog-digital

• 3 :: void init_buttons()
  • seteaza porturile de intrare (PORTC si PORTD ) si de iesire (PORTD)

• 4 :: void playnote(float duration, float frequency)
  • canta a anumita frecventa pe o anumita durata

• 5 :: void silence()
  • seteaza valoarea de iesire pe 0

• 6 :: void decide(int index, int note_index,int duration)
  • decide in functie de valoarea citita prin functia adc_read, daca sa cante o nota sau nu

• 7 :: int button_offset()
  • returneaza un offset in functie de ce buton este apasat, pentru a putea modifica nota cantata
• 8 :: void reset_admux()
  • reseteaza multiplexorul

• 9 :: void sing()
  • citeste de pe fiecare intrare valoarea luminii si decide in functie de aceasta si de butonul apasat in momentul respectiv ce nota sa redea

• 10 :: int main()
  • apeleaza functia sing()

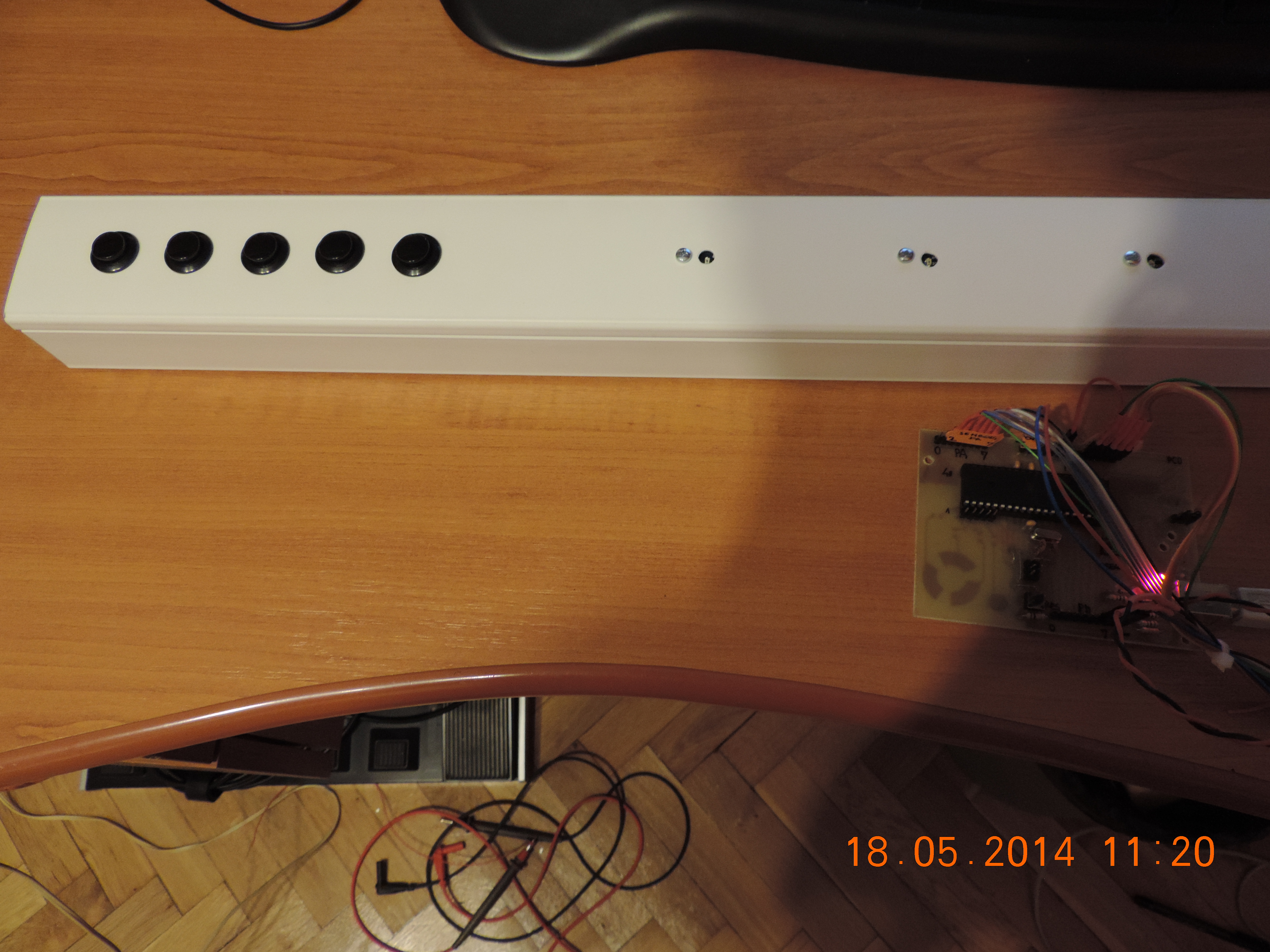

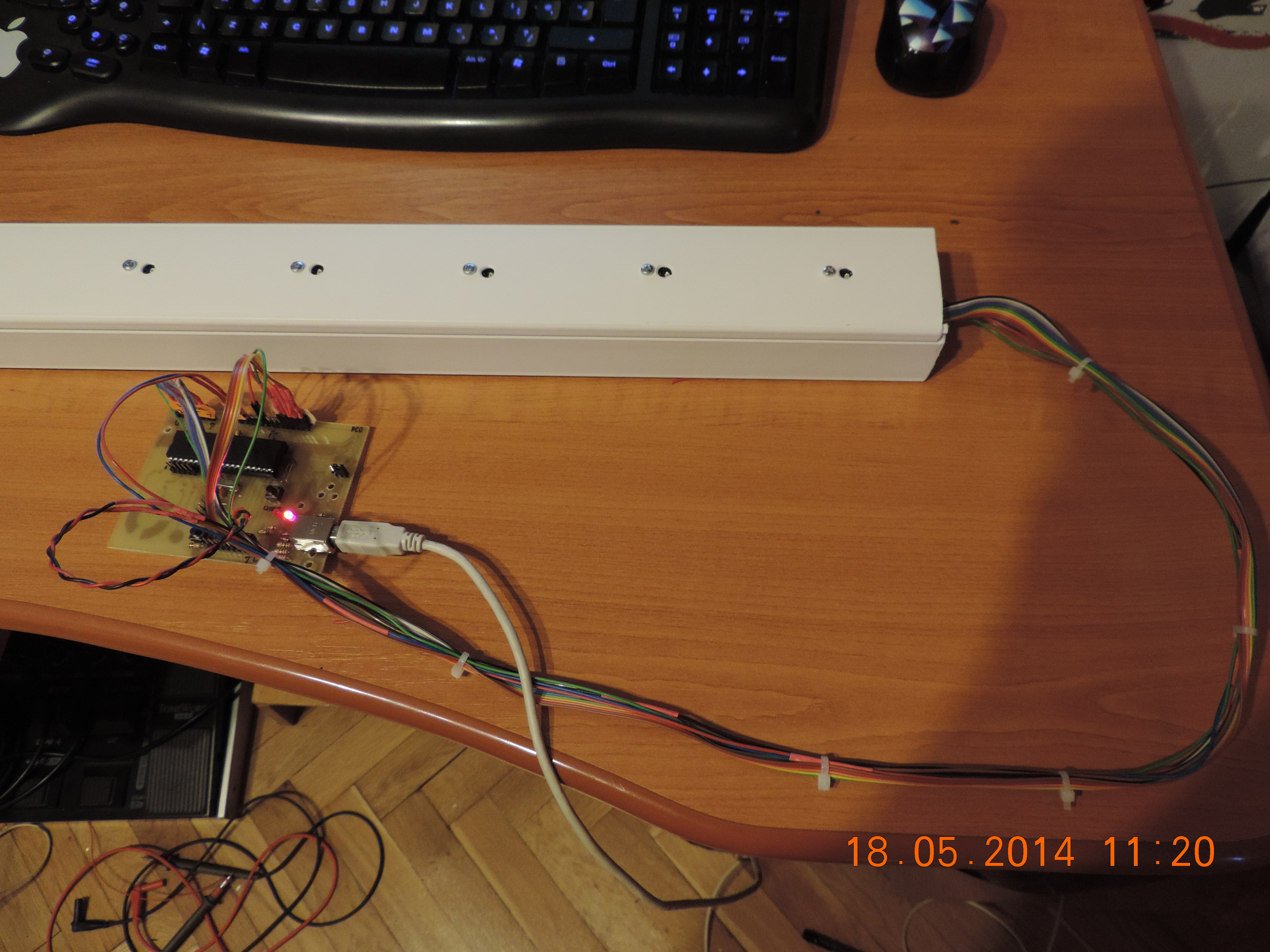

La final a iesit, o chitara laser asa cum mi-am dorit. Evident ca au fost si probleme in construirea ei, dar am reusit sa trec cu bine peste ele si sa duc proiectul pana la capat.
