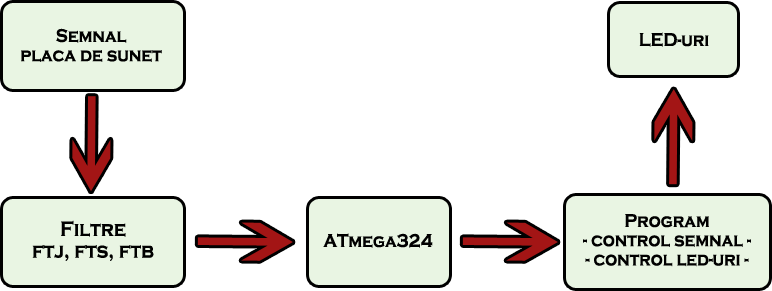

Proiectul consta intr-o orga de lumini formata din mai multe serii de leduri. Fiecare serie va corespunde unui anumit tip de frecvente (inalte, medii sau joase). In functie de semnalul primit de la placa de sunet, la un anumit moment se vor aprinde un numar de leduri din fiecare serie.

Lista de piese:

• 40 de leduri (5 x 8)
• 1 filtru trece-jos (1 rezistenta + 1 condensator)
• 3 filtre trece-banda (3 rez + 3 condens)
• 1 filtru trece-sus (1 rez + 1 condens)
• 3 rezistente de 1k ohm
• 5 rezistente de 100 ohm

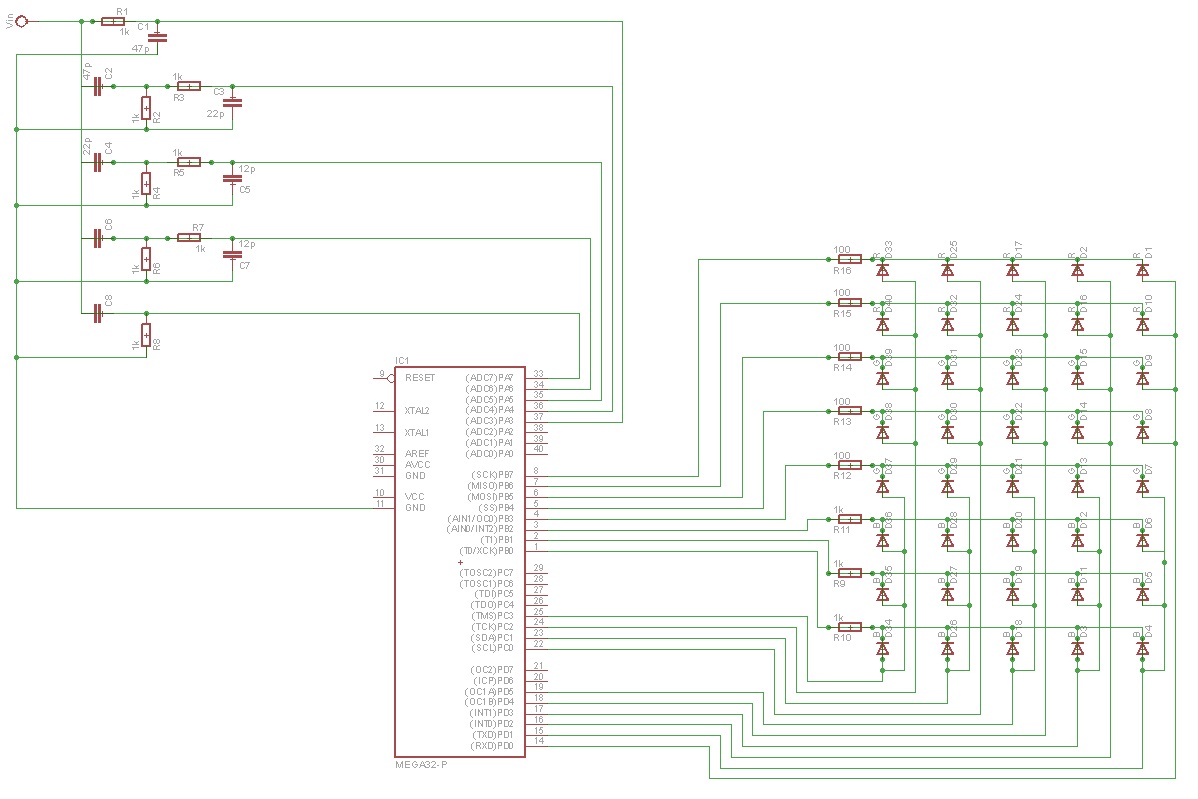

Schema electrica:

Algoritm:

• citesc semnalul primit de la placa de sunet
• in functie de valoarea semnalului primit, stabilesc un prag (nivel)
• pentru fiecare set de leduri corespunzator unei frecvente, aprind un numar de leduri corespunzator pragului (nivelului) stabilit
• la fiecare pas resetez ledurile si reaplic algoritmul

Mediu de dezvoltare: WinAVR

Editor: Programmer's Notepad

Am obtinut, in proportie de 90%, ceea ce mi-am propus, adica o placuta cu un set de leduri care reactioneaza in functie de un semnal primit de la o placa de sunet.

Probleme:

• nu am reusit sa obtin semnalul si sa il compar cu pragurile stabilite
• din acest motiv, nu stiu cat de corect reactioneaza ledurile la primirea semnalului

Imagini:

A fost o experienta placuta, care ma determina sa incerc sa realizez si alte proiecte de acest gen.

Desi nu functioneaza 100% conform asteptarilor, consider acest proiect ca fiind o reusita datorita experientei dobandite.

sound_reactive_leds.zip
