Anca Maria BOLOŞTEANU - Cub cu leduri 4x4x4

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Proiectul constă în realizarea unui cub format din leduri ce permite redarea mai multor jocuri de lumini.

Descriere generală

Schemă bloc

Hardware Design

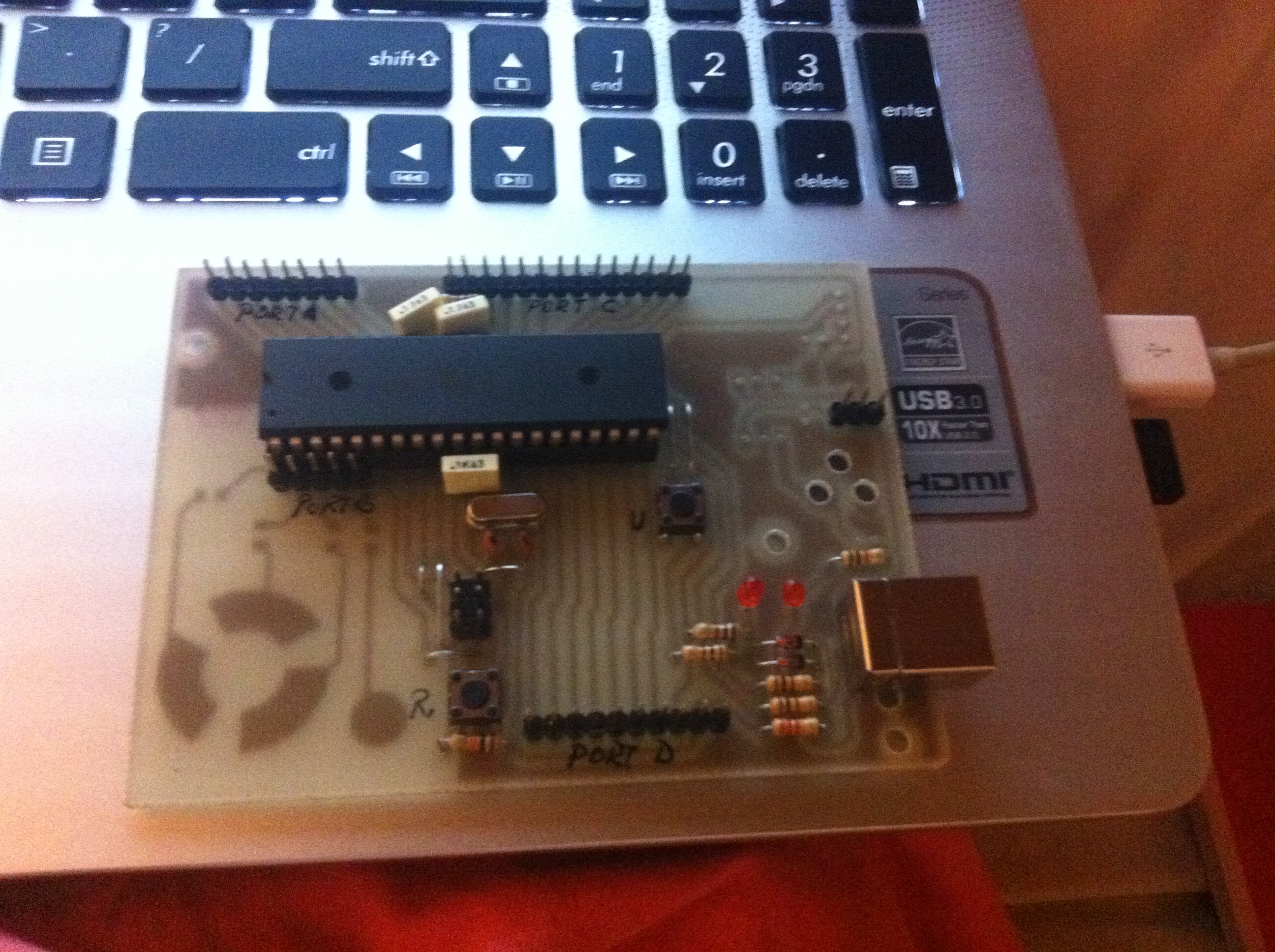

Placa de baza:

Componente Bucati
Leduri 64
Rezistente 220Ω 16
Rezistente 2k2Ω 4
Tranzistoare BC337 4
K1X10 WSL040 1
Fire de legatura 2m

Schema electrica:

Descriere mod de realizare:

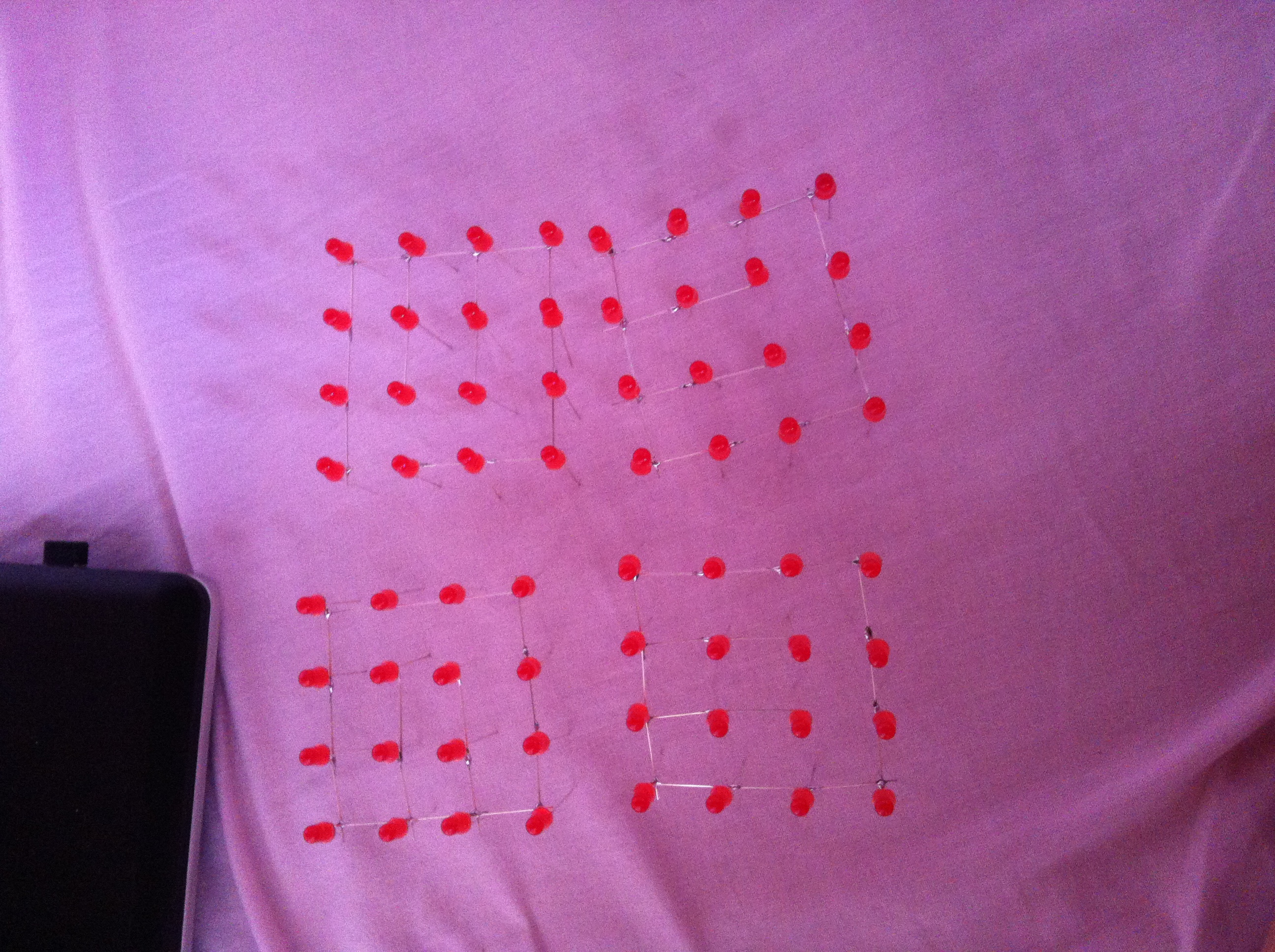

Am creat o matrita din carton in care am pus LED-urile, apoi le-am lipit astfel: anod-urile le-am lipit pe verticala, si catod-urile pe orizontala. Lipirea pe verticala a fost destul de dificila.

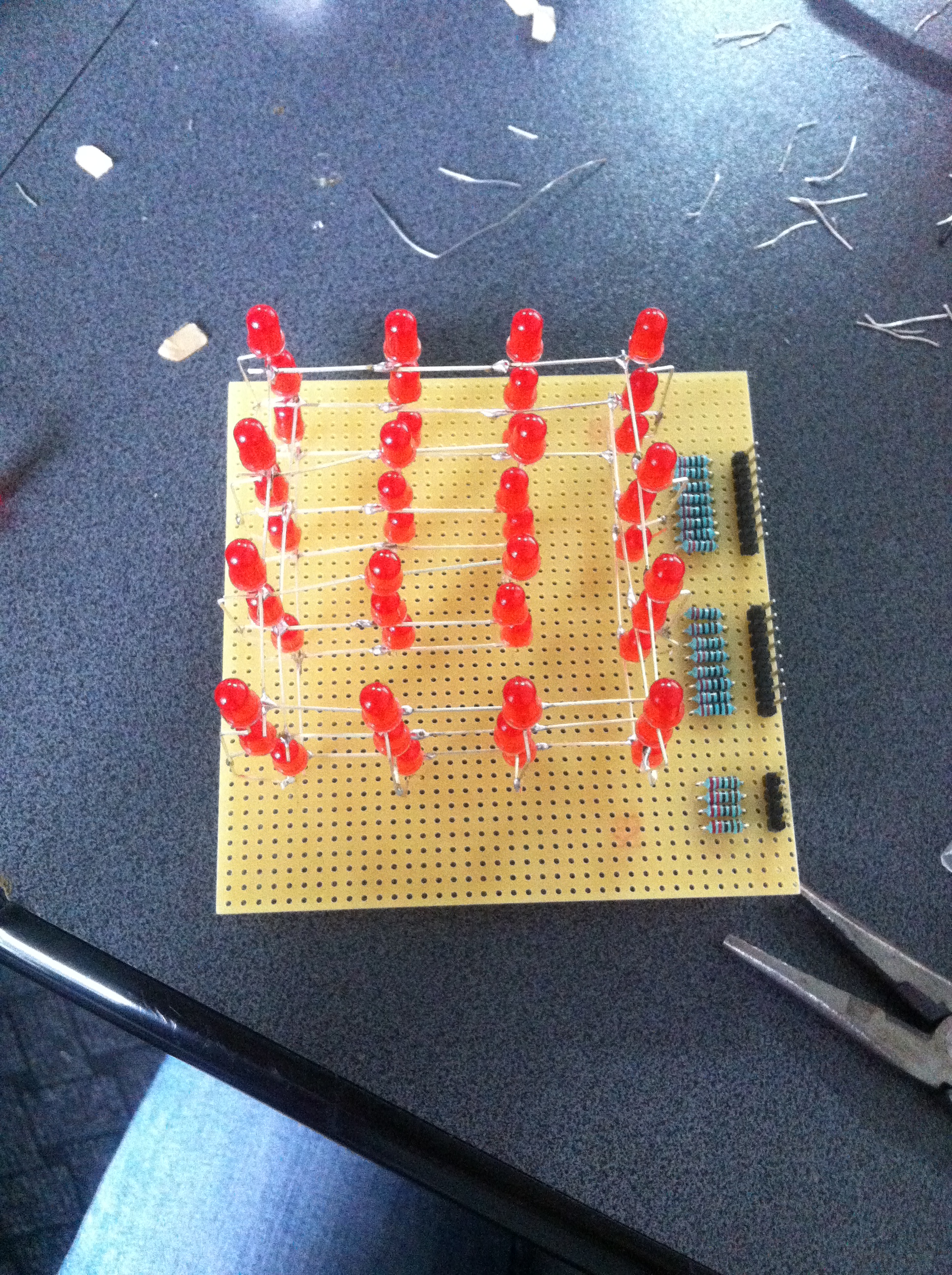

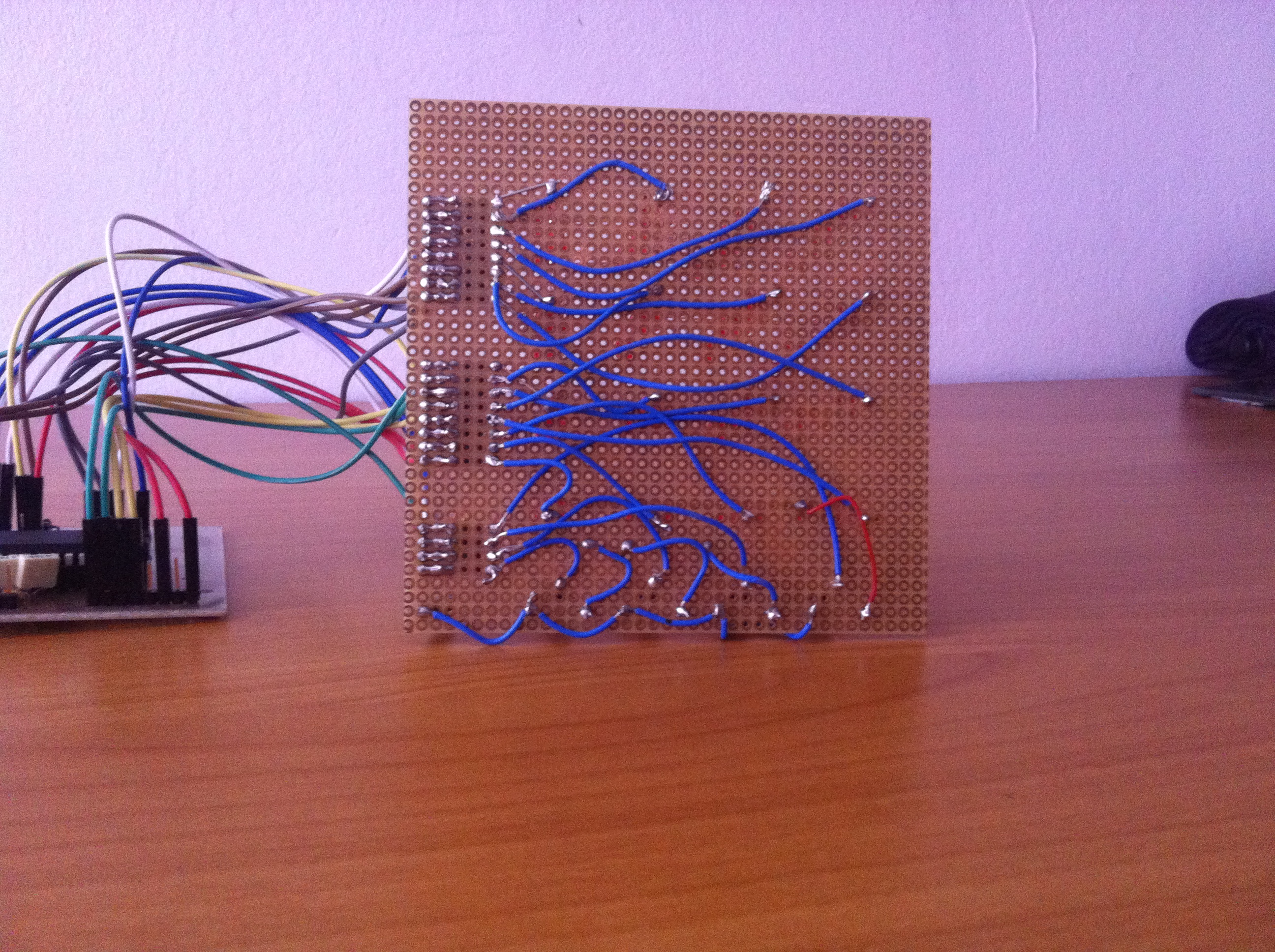

Dupa ce am lipit toate cele 64 de LED-uri am lipit pe placuta 16 rezistente de 220Ω (pentru fiecare LED de pe un nivel) si le-am conectat la anod-uri si la pini. Am lipit apoi 4 rezistente in baza a 4 tranzistori BC337, care i-am folosit pe post de switch pentru a putea alege cate un singur nivel sau mai multe.

Software Design

Mediu de dezvoltare: WinAVR.

Am implementat mai multe animatii care urmeaza una dupa cealalta la un anumit interval de timp.

Surse: laboratoare PM, www.instructables.com

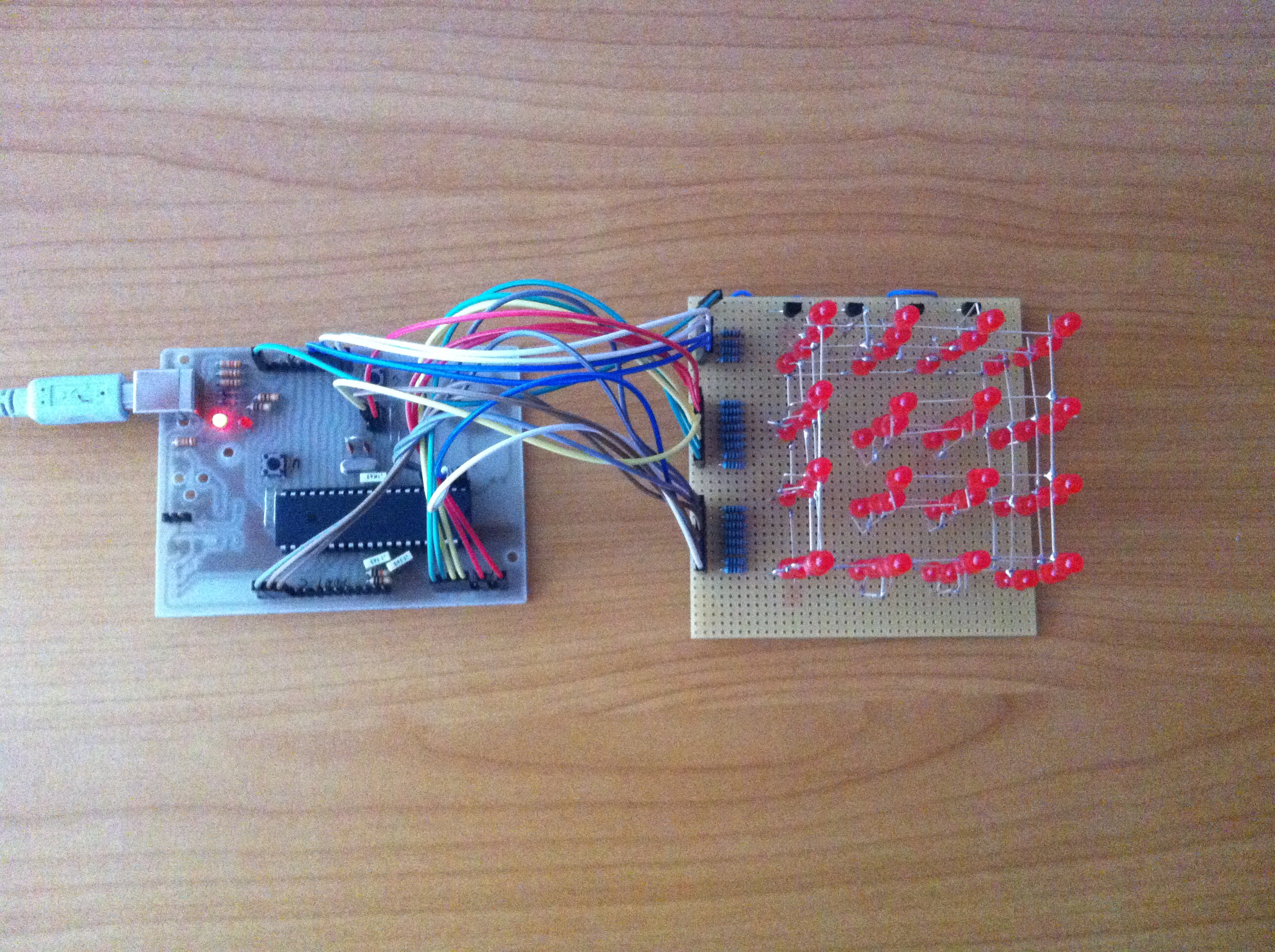

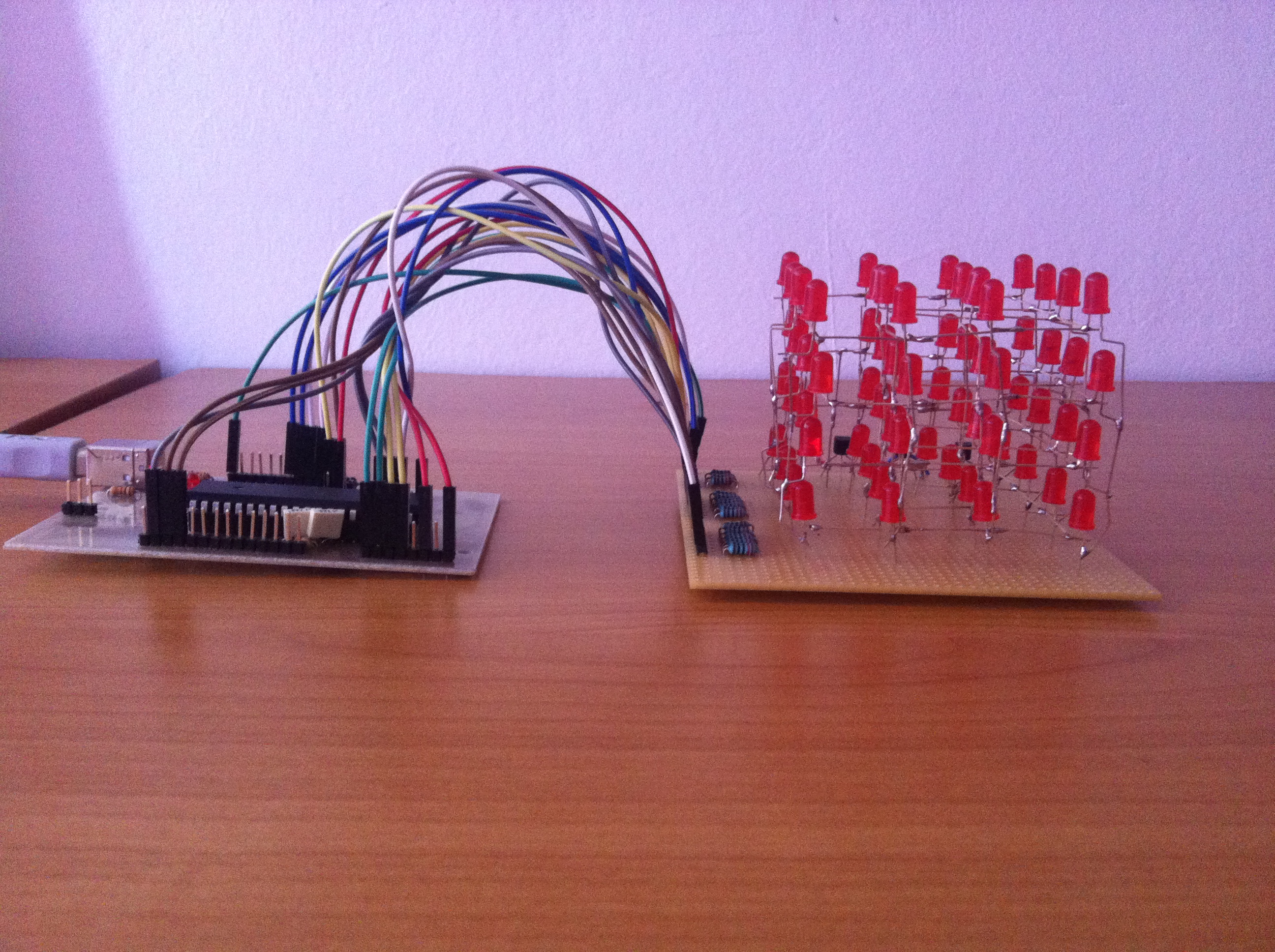

Rezultate Obţinute

Concluzii

A fost o experienta frumoasa realizarea acestui cub de leduri. Am invatat cum se construieste un proiect hardware complet si care ar trebui sa fie funcitonalitatile acestuia.

Download

Jurnal

Data Ce am realizat
16 aprilie am terminat de lipit placuta
16 aprilie am inceput wiki-ul
18 aprilie mi-am ales proiectul
8 mai am cumparat piesele de la magazinul Electronic Components

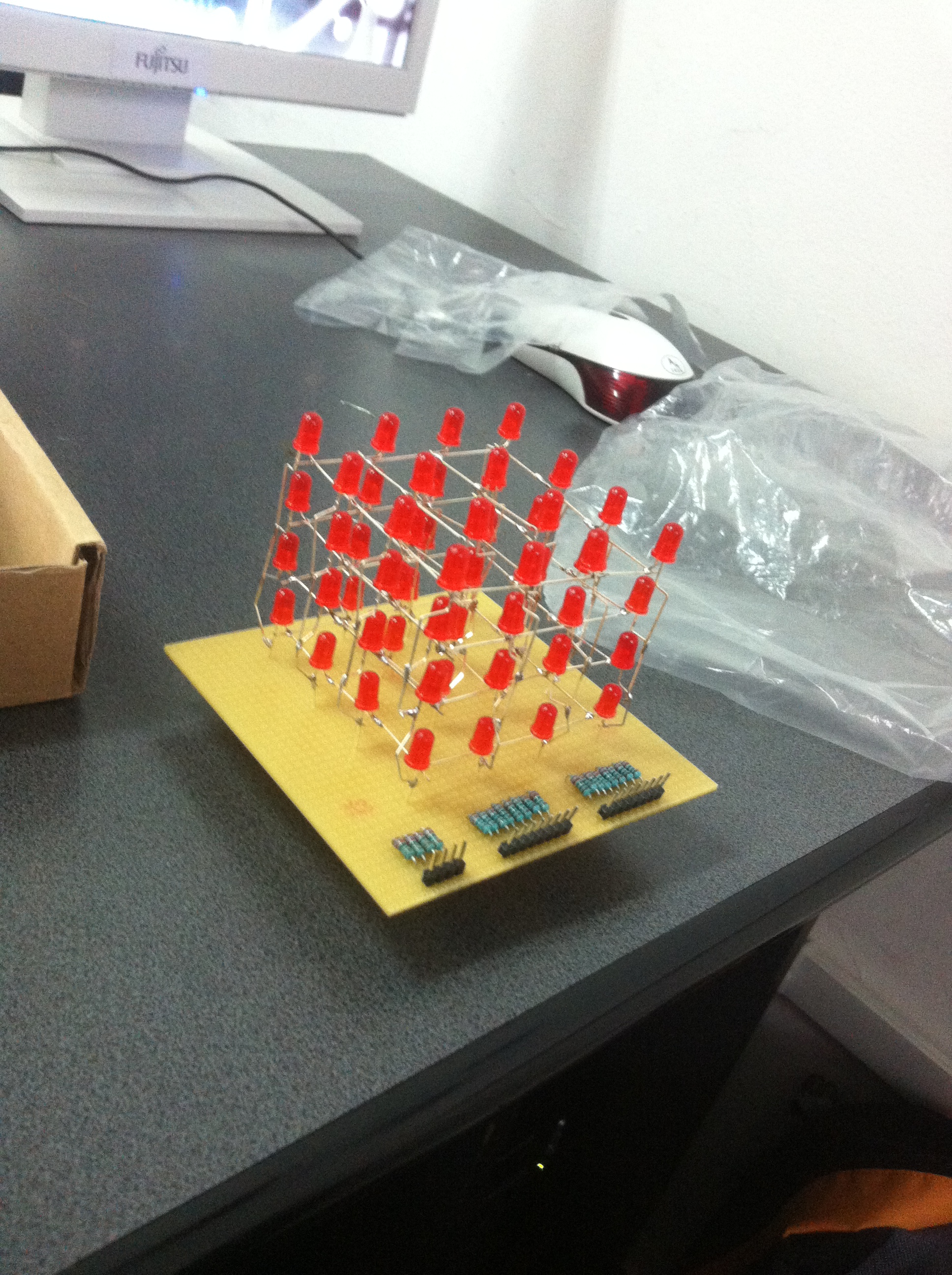

10 mai am lipit cele 4 nivele alea cubului
15 mai am terminat partea hardware a proiectului
22 mai am terminat partea software a proiectului

Bibliografie/Resurse

Resurse hardware Resurse software
Electronic Components laboratoare PM
Conex Electronic http://instructables.com
Ewals http://cs.curs.pub.ro/wiki/pm
