Filip - Sebastian GHIMPEŢEANU - X si 0 pe un cub de leduri
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Proiectul consta in implementarea unui joc de X si 0 pe un cub de leduri
- Doi jucatori vor putea utiliza 4 butoane: unul pentru a alege planul pe care se face mutarea, doua butoane pentru navigare inainte si inapoi si unul cu care se face confirmarea pozitiei alese. Odata cu confirmare se schimba si jucatorul.
- Scopul lui este de a realiza un joc distractiv.
- Prima data ma gandisem sa fac un cub de leduri, apoi am zis ca ar fi interesant sa fi facut si un X si 0 pe o matrice de leduri asa ca m-am hotarat sa fac X si 0 pe un cub de leduri.
- Utilitatea acestui proiect consta in a avea un joc de X si 0 fizic, cat si ideea de a-l implementa de la zero.
Descriere generală

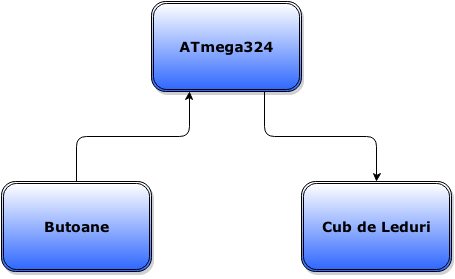

Jucatorul va folosi butoanele pentru a naviga pe cubul de leduri. Cubul de leduri impreuna cu butoanele vor fi pe o placa separata. Conectarea celor doua placi(placa de baza si cea care contine cubul de led-uri si butoanele) se va face prin intermediul unor fire de legatura, pe placa de baza conectandu-se printr-un conector mama, iar pe cea cu leduri fiind lipite direct pe placa.
Hardware Design

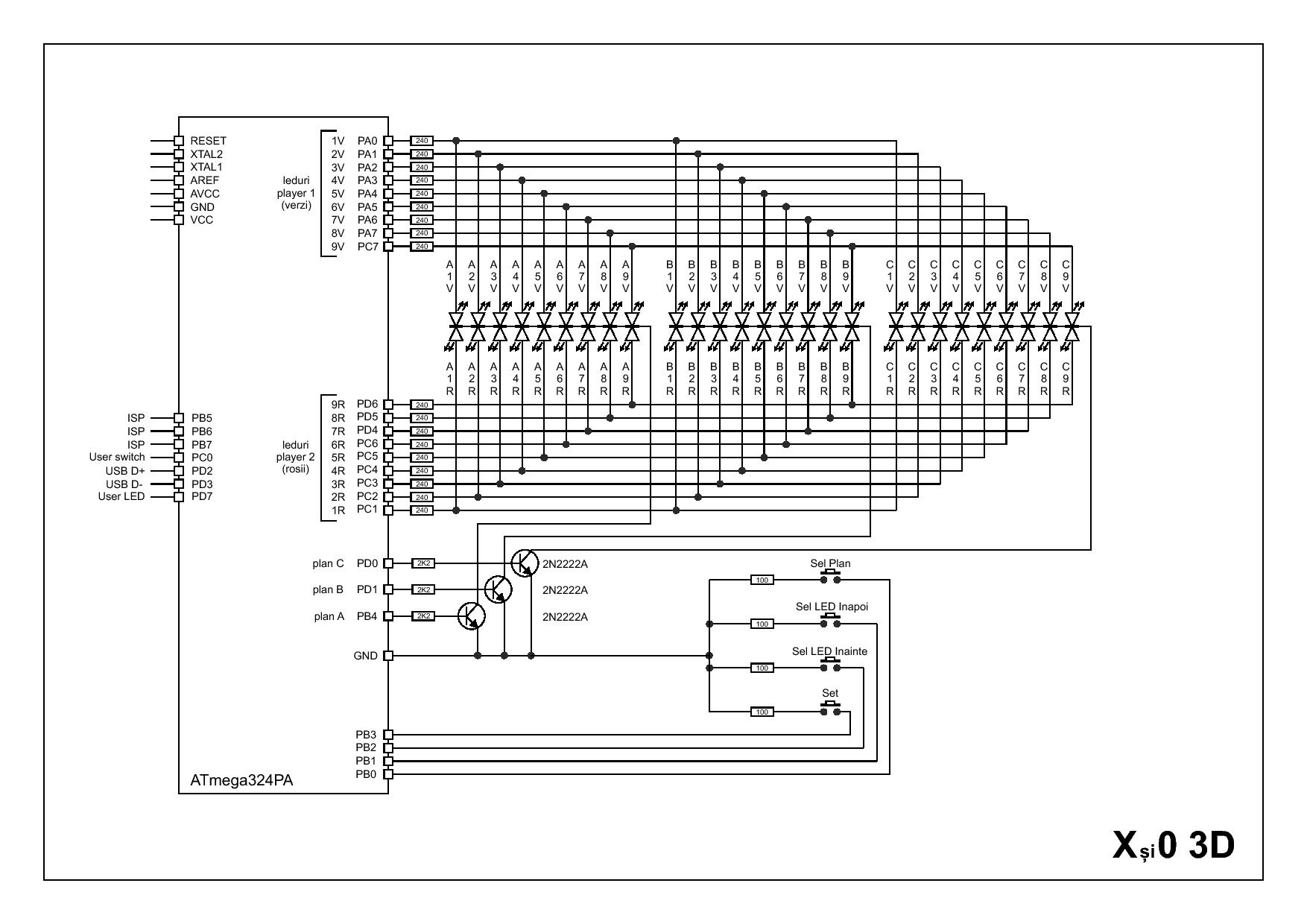

Schema electrica
V = Led Verde. R = Led Rosu. Planurile sunt notate cu A,B,C.

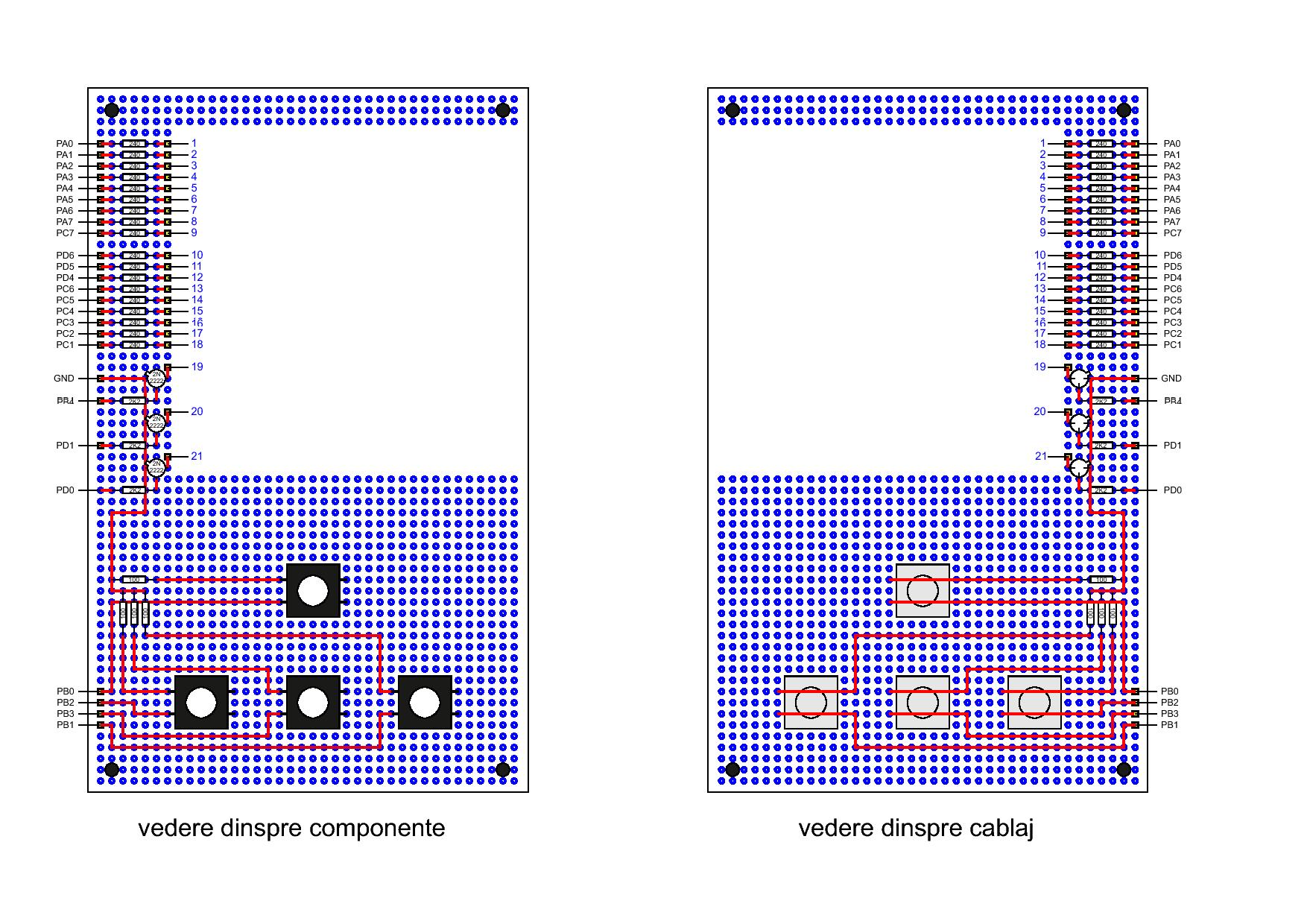

Cablaj cub

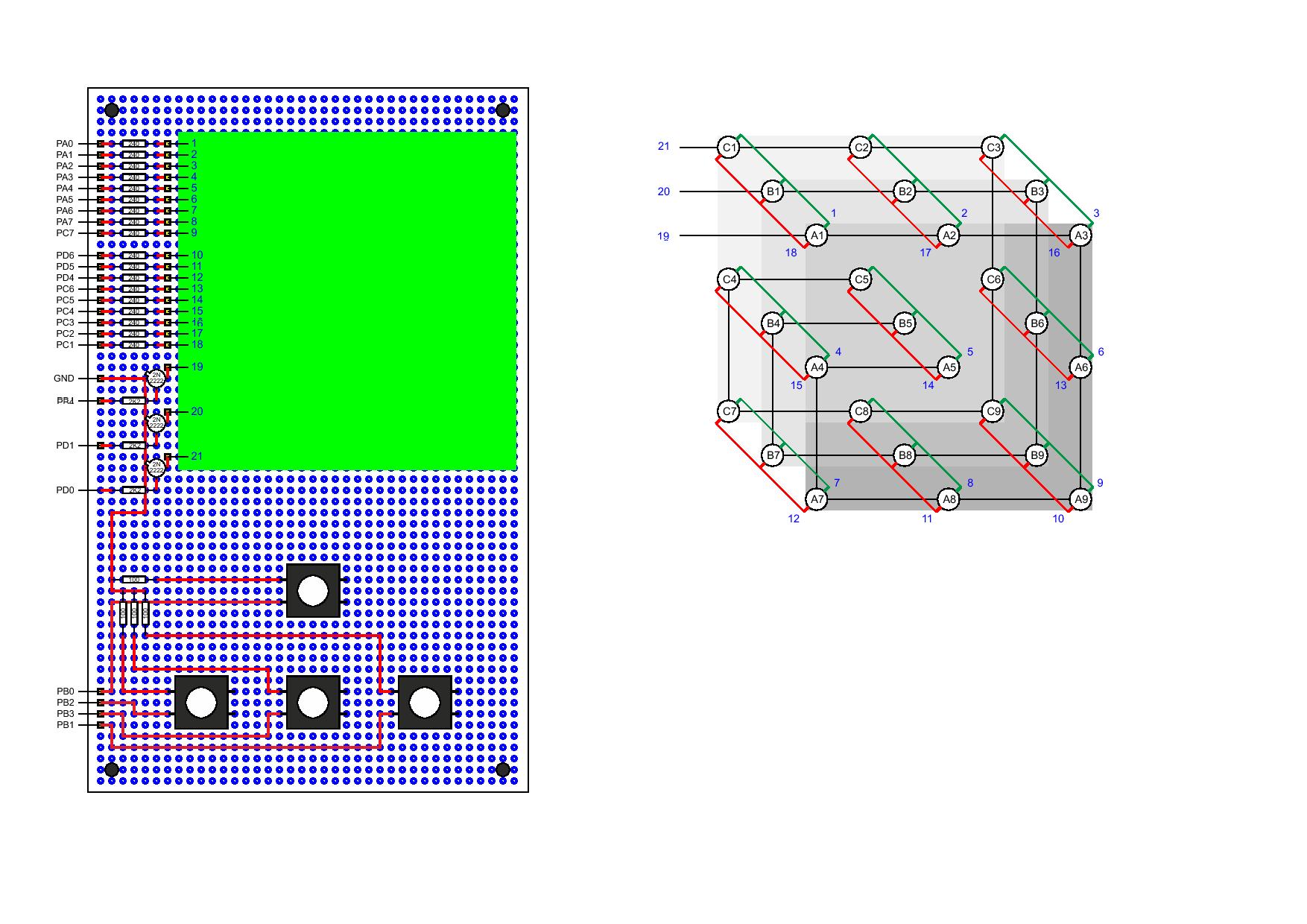

Cablaj Cub + Vedere de sus
Proiectul final
Lista de Piese
Componentele au fost achizitionate de la magazinul: index.php
| Nume | Numar unitati | Cost Unitar(RON) | Descriere |
|---|---|---|---|
| Led Bicolor | 27 | 1.20 | - |
| Rezistenta 240 ohmi, 0.25W, 1% | 18 | 0.05 | Pentru diode |
| Rezistenta 2k2 ohmi, 0.25W, 1% | 3 | 0.05 | Pentru tranzistori |
| Rezistenta 100 ohmi, 0.25W, 1% | 4 | 0.05 | Pentru butoane |
| Tranzitor NPN 2N2222A | 3 | 2.00 | Pentru planuri |
| Buton B3F-4000 | 4 | 1.20 | Pentru selectie |
| Conector Mama 1×20 | 2 | 2.50 | Pentru conectarea firelor pe placa de baza |
| Fludor 0,6mm 100g | 1 | 29.00 | - |
| Placa Test 160×100 | 1 | 12.00 | - |
| Cost Total(RON) |
|---|
| 90.45 |
Firele de legatura le-am avut eu.
Software Design
Mediu de dezvoltare: Atmel Studio 6.2
Rezultate Obţinute
Proiectul nu este functional 100%, deoarece nu am reusit sa termin la timp partea software, pe controller functioneaza doar un program de test care verifica aprinderea ledurilor si functionarea butoanelor.
Concluzii
Apucati-va din timp de partea software, si nu lasati acest lucru pentru ultima saptamana.
Download
Jurnal
| Saptamana | Descriere |
|---|---|
| 9 | Am ales tema proiectului si am realizat schema bloc |
| 10 | Am finalizat placa de baza si mi-am facut lista componentelor |
| 11 | Realizarea schemei electrice + Achizitionare componente |
| 12 | Partea incipienta hardware |
| 13 | Finalizare parte hardware |
| 14 | Partea incipienta software |
