Mihai - Ovidiu PĂTRU - Video Game Device

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere


Prezentarea pe scurt a proiectului vostru:

  • ce face

O mica consola cu diferite mini-jocuri precum snake, ping-pong, car avoider, etc.

  • care este scopul lui

Ofera ore intregi de distractie!

  • care a fost ideea de la care aţi pornit

Imi place sa codez joculete; Unul singur cred ca ar fi fost prea putin.

  • de ce credeţi că este util pentru alţii şi pentru voi

Din nou, ofera ore intregi de distractie! Perfect alaturi de o plimbare in parc. Numai bun pentru cursul de PM! Posibilitatile sunt nelimitate.

Descriere generală

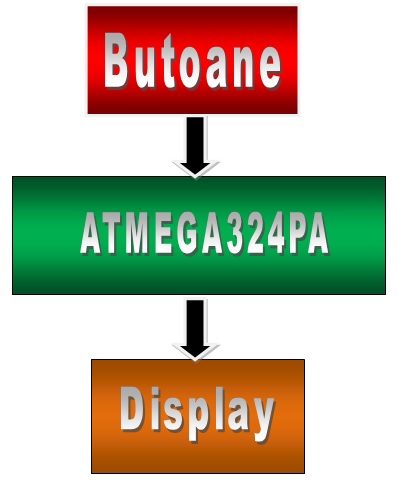

Decurgerea aplicatiei:

Hardware Design

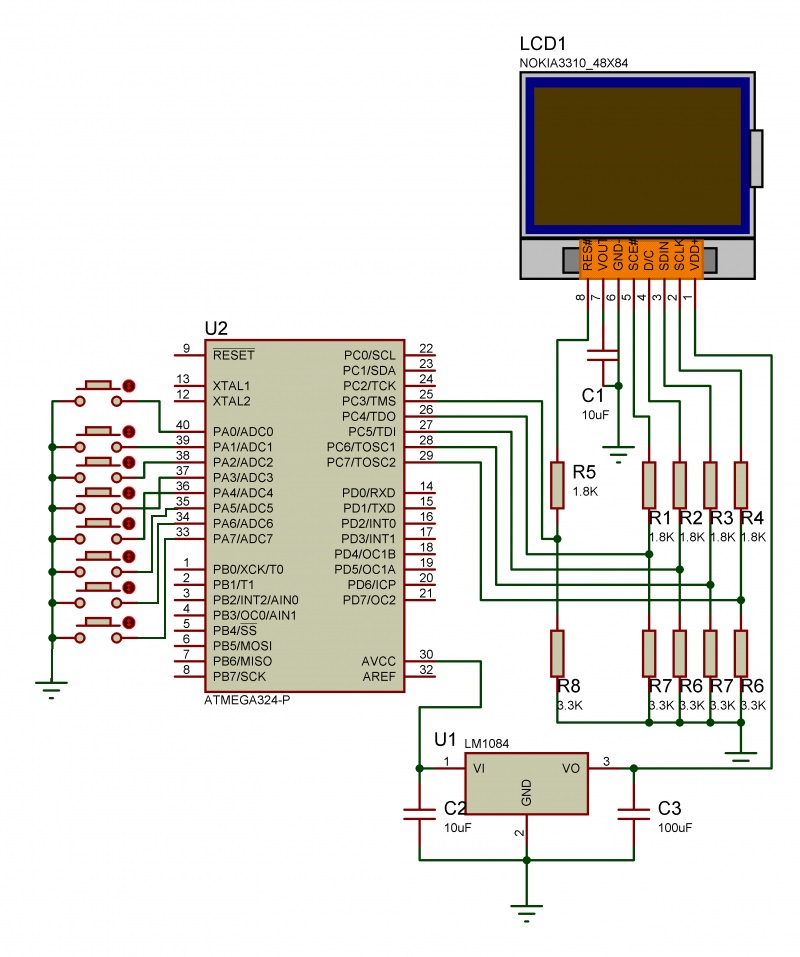

Lista de componente:

  • Ecran Nokia 3310
  • 8 butoane
  • 5 rezistențe 1.8k
  • 2 condesatori 10uF
  • 1 condesator 1uF
  • regulator de tensiune 5.0V → 3.3V (LM1084 3.3)
  • placa de baza
  • fire de legatura, pini

Pentru conexiunile displayului, am ales sa folosesc urmatorii pini:

  • SCLK - PC7
  • SDIN - PC6
  • D/C - PC5
  • SCE - PC4
  • RES - PC3

Software Design

Mediul de dezvoltare: Programmer's notepad Compilator: avr-gcc

Jocurile pe care le-am implementat sunt pin-pong in doi jucatori si snake. In functie de butonul apasat la inceput se alege un joc care se va juca pana la resetarea device-ului.

Din lipsa terminarii etapei anterioare, este posibil, si foarte probabil, ca jocurile sa fie pline de buguri.

Rezultate Obţinute

Rezultatul final din punct de vedere hardware nu functioneaza, datorita scurt-circuitelor greu de evitat in zona displayului.


Concluzii

Download

Jurnal

Puteți avea și o secțiune de jurnal în care să poată urmări asistentul de proiect progresul proiectului.

Bibliografie/Resurse

Resurse Hardware

Resurse Software
