Cristina Necula - VuMeter
Autoarea poate fi contactat la adresa: cristina.necula20@gmail.com
INTRODUCERE
Proiectul consta in aprinderea unor leduri in functie de ritmul muzicii. Melodiile vor fi citite de pe un card SD, melodia va putea fi schimbata cu ajutorul butoatelor si redata cu un difuzor conectat la placuta.
DESCRIERE GENERALA

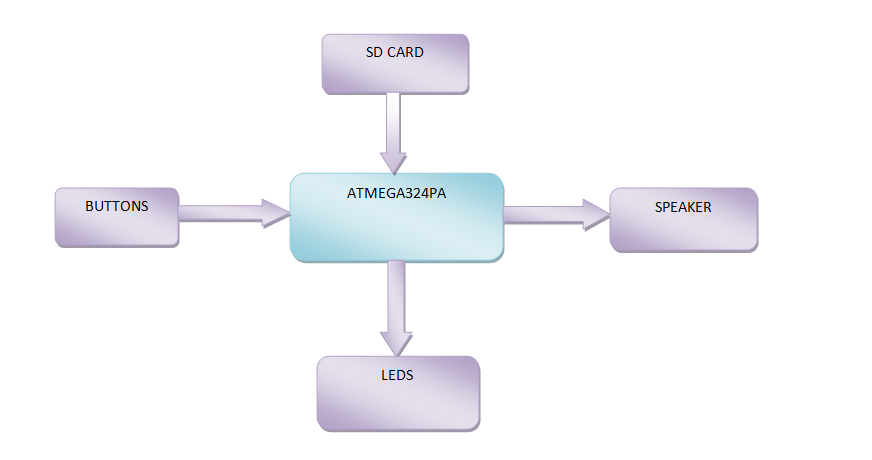

Schema Bloc
HARDWARE DESIGN
Lista de piese
| 4 leduri rosii |
| 8 leduri galbene |
| 4 leduri verzi |
| 1 slot card sd |
| 1 difuzor |
| 16 rezistente 270Ω |
| 4 rezistente 2,2kΩ |
| 1 condensator 100 μF 35 V |
| 3 rezistente 1,8kΩ |
| 3 rezistente 3,3kΩ |
| placuta suplimentara |
SCHEMA ELECTRICA
SOFTWARE DESIGN
Implementarea software a programului a fost facuta cu ajutorul programului AmtelStudio.
Proiectul are ca scop citirea unor melodii in format wav de pe un card SD si analiza intervalelor de amplitudine pentru a putea aprinde ledurile in functie de ritmul muzicii.
Am folosit SPI pentru comunicare seriala (Serial Peripheral Interface) - standard sincron ce opereaza in mod full-duplex (master-slave), unde master-ul initiaza transferul de date, iar slave-ul raspunde.
In realizarea proiectului am folosit ca suport laboratorul 4 de PM.
REZULTATE OBTINUTE
Din pacate nu am reusit sa finalizez proiectul din cauza cititorului de card care nu functioneaza si nu am reusit sa descopar daca problema este una hardware sau software. Difuzorul este insa functional si am reusit sa simulez cateva note.
CONCLUZII
Proiectul a fost interesant, iar realizarea lui a necesitat multa rabdare pentru lipirea componentelor.
DOWNLOAD
BIBLIOGRAFIE/RESURSE
