Boboc Radu-Gabriel - Cub cu leduri

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Proiectul consta in realizarea unui cub format din 64 de LED-uri de diferite culori. In functie de apasarea unor butoane de pe placuta de baza, se vor aprinde grupuri de LED-uri pentru a afisa diverse animatii. Am dorit sa fac acest proiect in urma vizionarii unui filmulet cu un cub asemanator care afisa diverse mesaje.

Descriere generală

Schema bloc:

Schema electrica:

Hardware Design

Lista de piese:

1. 64 de LED-uri de dimensiune 5mm avand diverse culori: rosu, galben, verde

2. 16 rezistente 220 ohmi

3. 4 tranzistori BC337

4. 4 rezistente 2K2

5. bareta SIL

6. fire de cupru

7. jumpere

Software Design

WinAvr - http://winavr.sourceforge.net/

HIDBootFlash

cod.zip

Rezultate Obţinute

Concluzii

A fost un proiect frumos la care am investit mult timp. Am invatat multe lucruri practice si cred ca am facut o alegere buna cu acest cub de LED-uri.

Jurnal

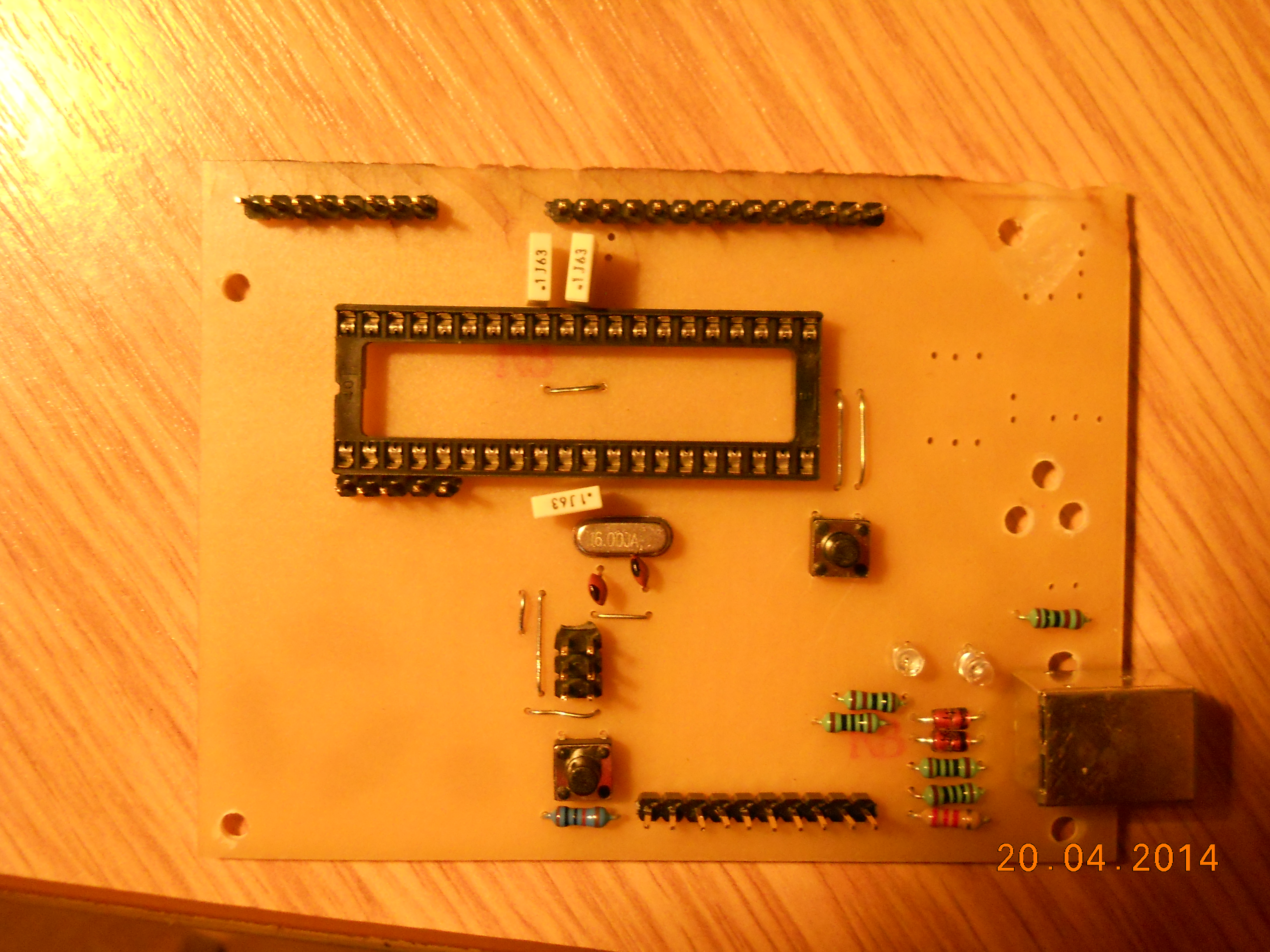

18 aprilie 2014 - Am terminat de lipit toate componentele pe placuta de baza

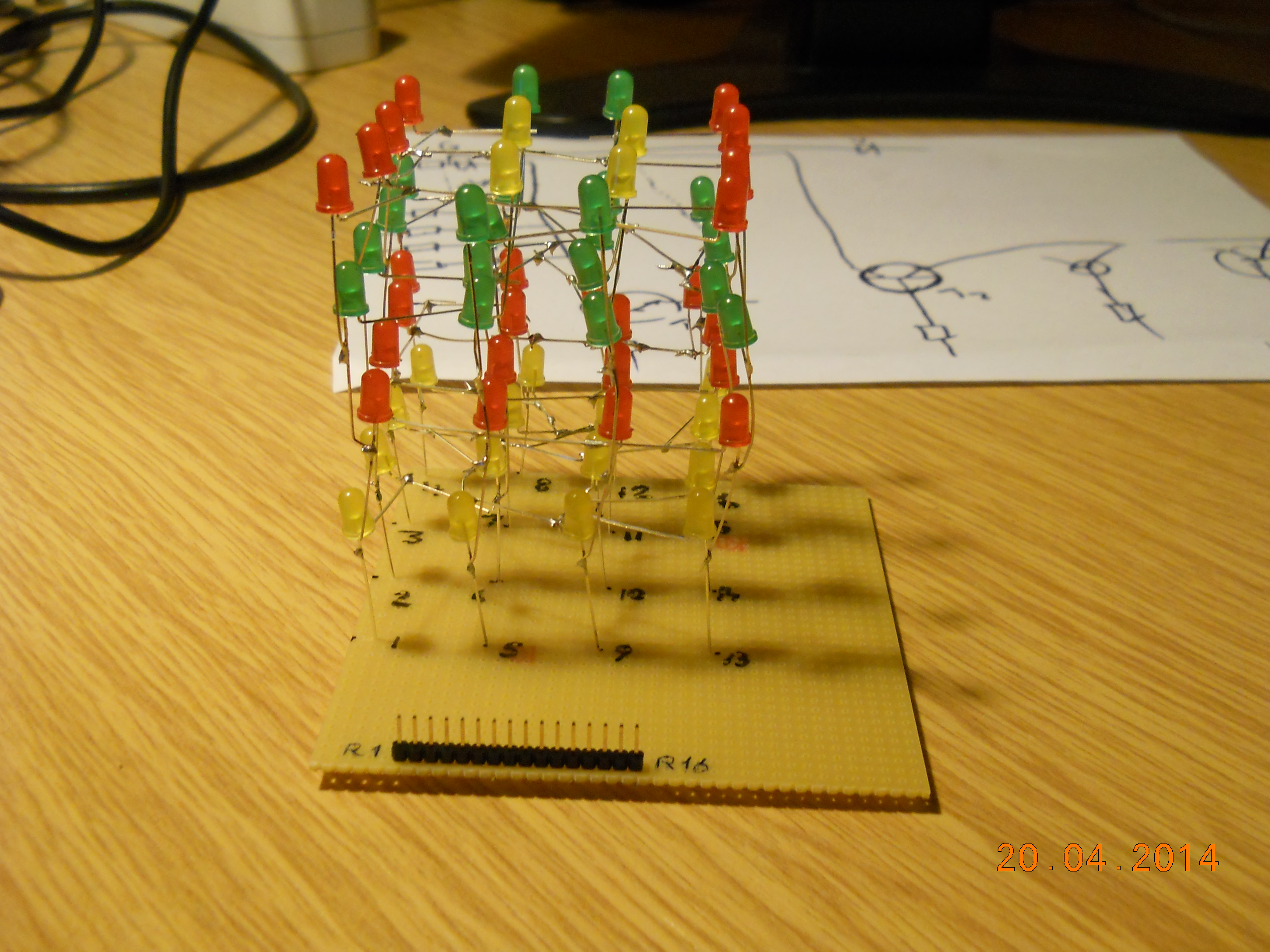

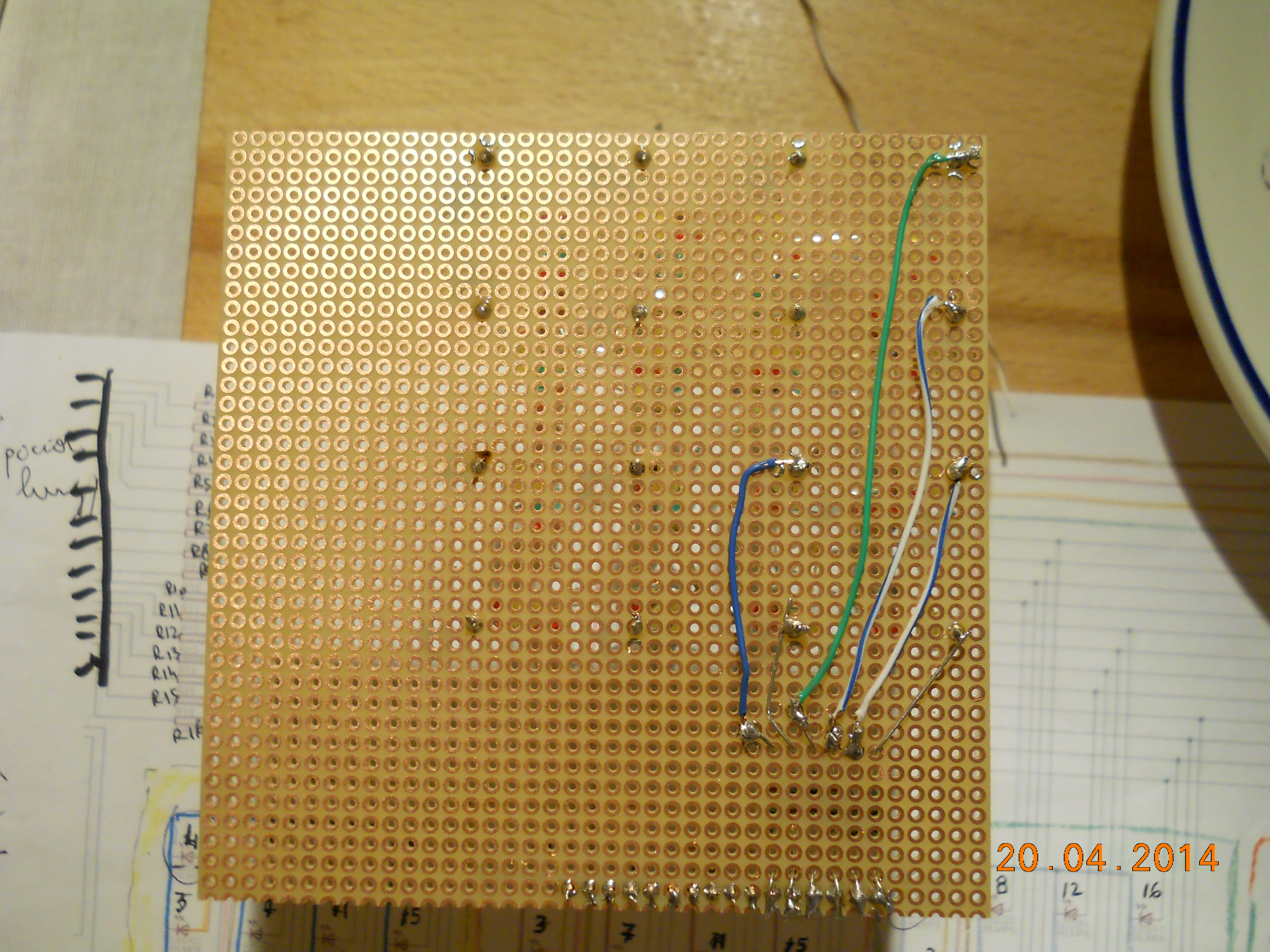

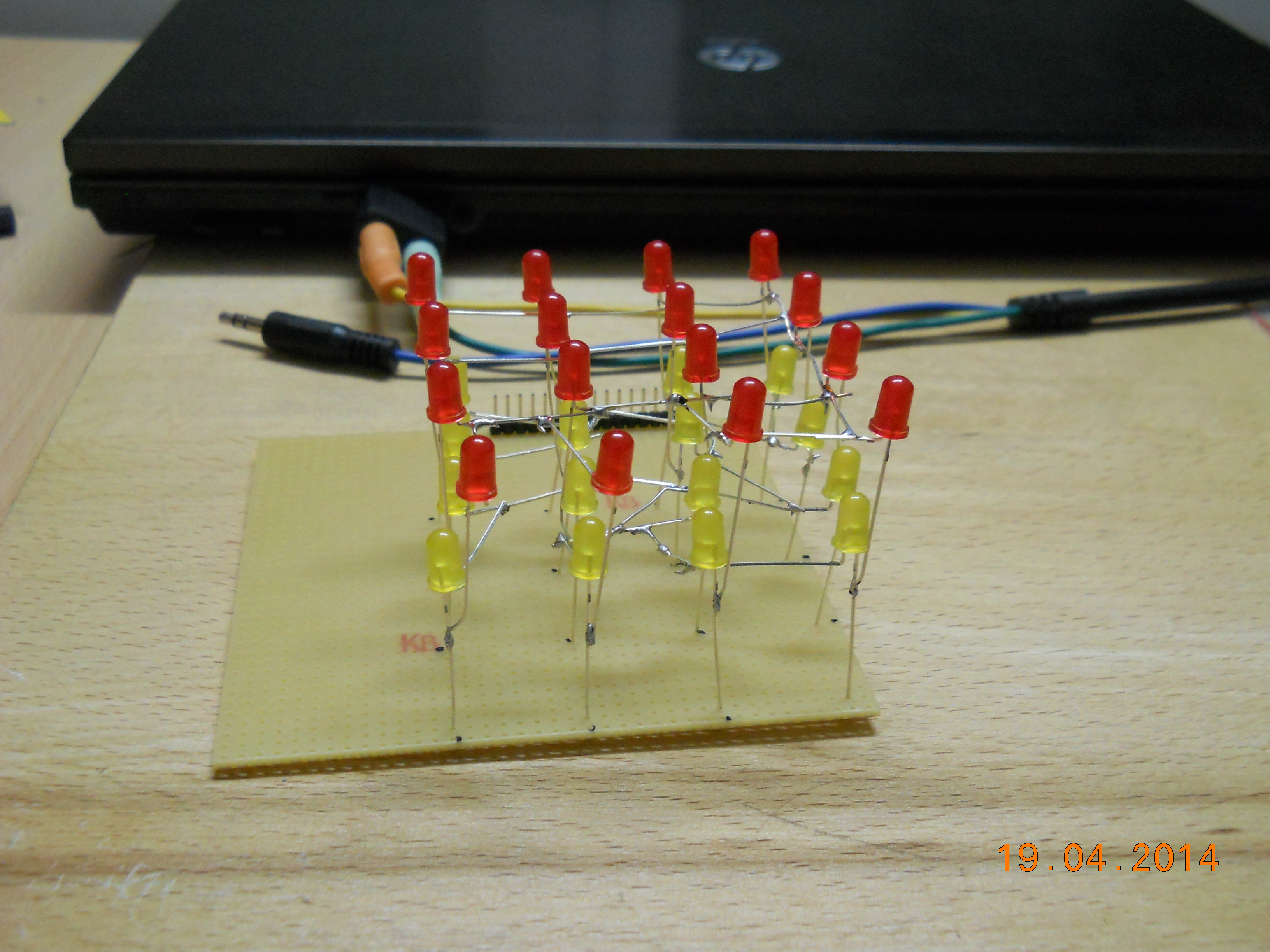

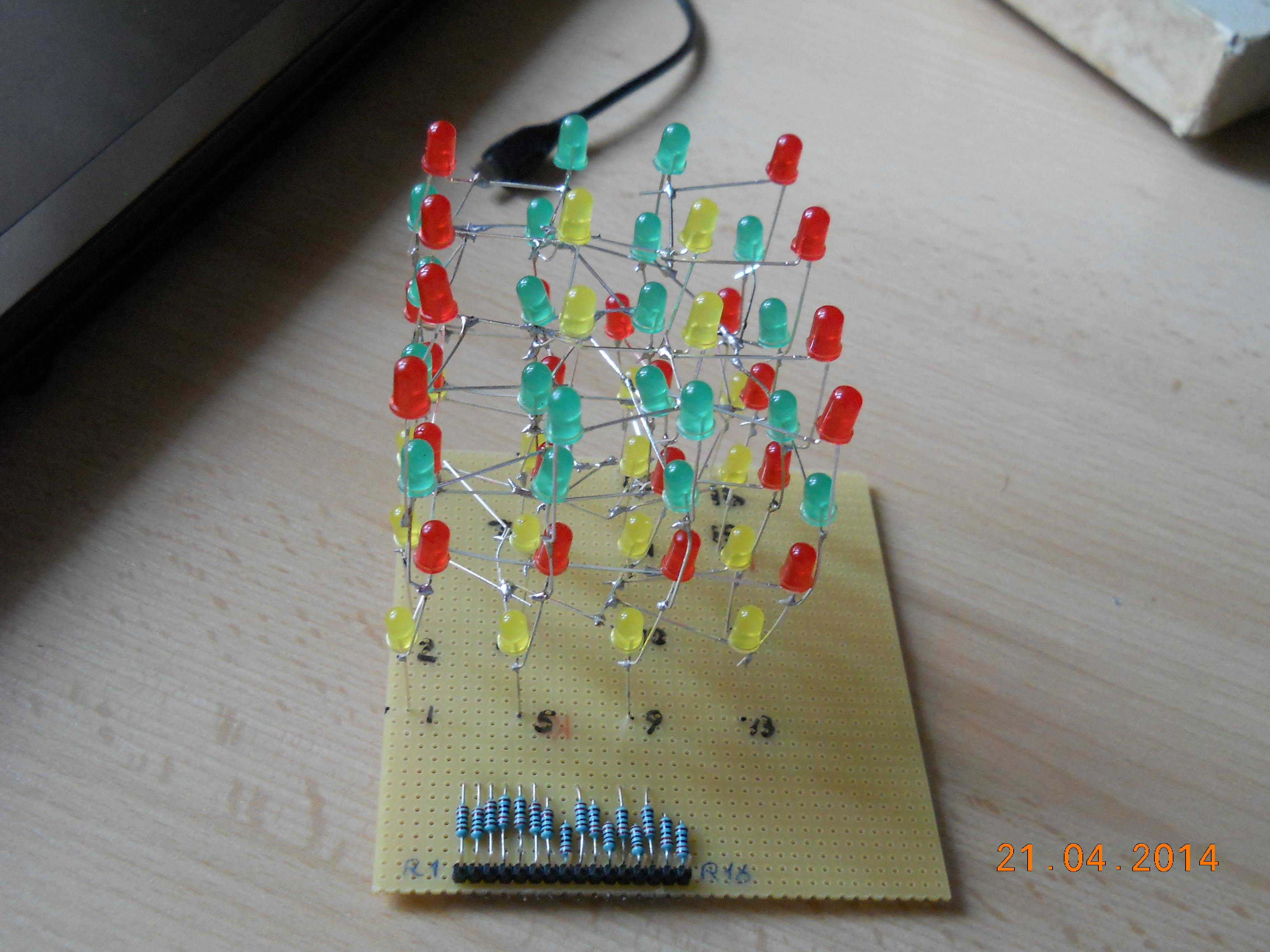

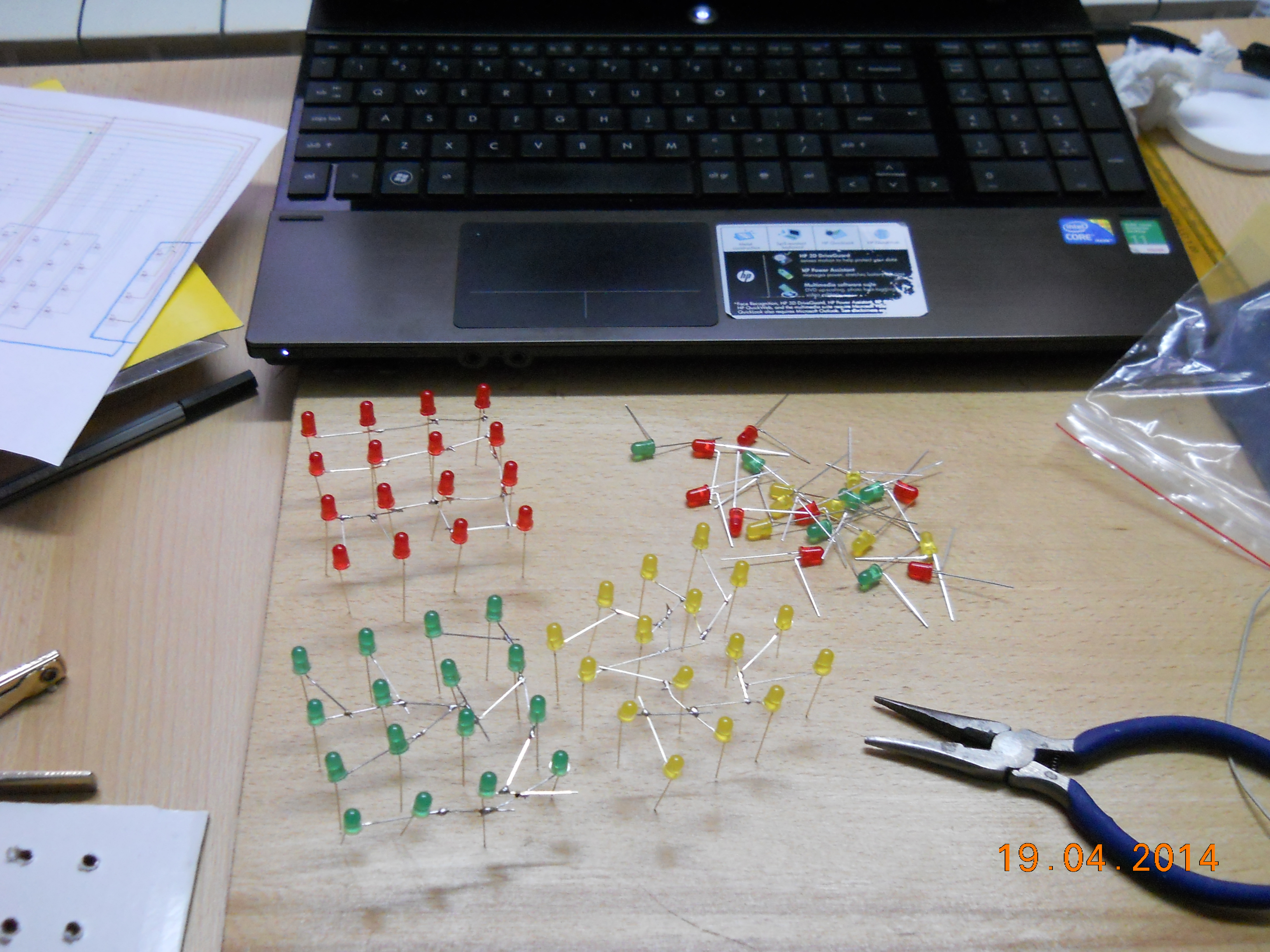

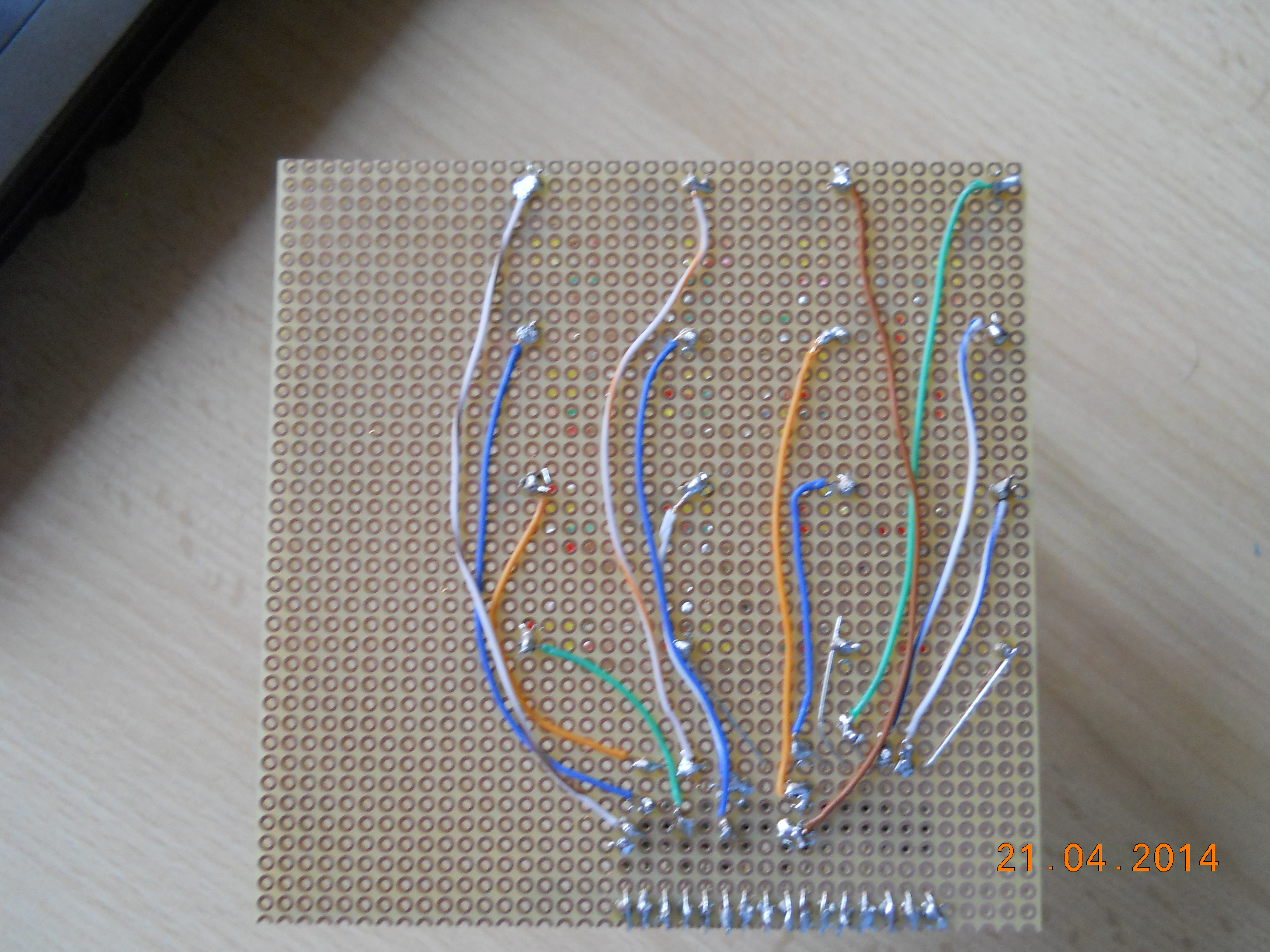

19-21 aprilie 2014 - Am realizat cubul cu LED-uri

24 aprilie 2014 - Am reusit sa programez placuta la laborator

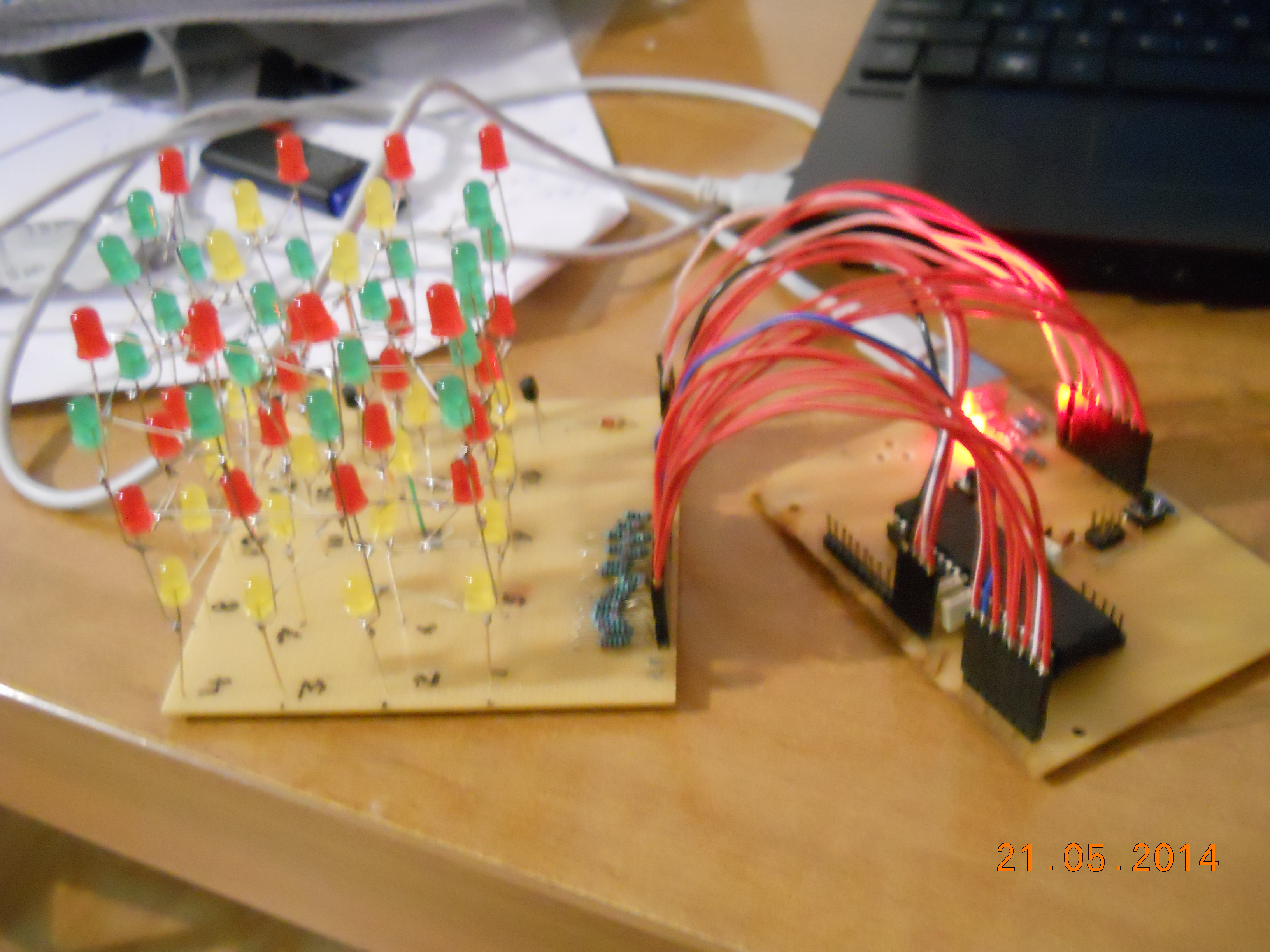

21 mai 2014 - Am terminat de mufat cablurile care fac legatura dintre PCB si placuta de proiect

22 mai 2014 - Am implementat un cod simplu de aprindere a LED-urilor

Bibliografie/Resurse

https://www.draw.io/ - pentru realizarea schemei bloc

Eagle 6.5.0 Light - pentru realizarea schemei electrice
