Q-Touch Cube - Ungureanu Cristian

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Proiectul constă într-un cub de LED-uri de dimensiune 4x4x4. Acesta va avea diverse moduri de aprindere a LED-urile, schimbarea modului făcându-se prin intermediul Q-Touch-ului.

Descriere generală

Schema bloc:

Hardware Design

Lista de piese:

  • Rezistente 220 x 16
  • Rezistente 2k2 x 4
  • Tranzistori NPN BC639 x 4
  • LED-uri albastre x 64
  • Fire

Software Design

Am folosit toolchain-ul AVR pe Ubuntu, cum este prezentat in tutorialul de pe site. Cubul va avea doua jocuri de lumini:

- Primul la care se va aprinde fiecare nivel pe rand.

- Al doilea unde se va aprinde fiecare led de pe fiecare nivel in ordine.

Programul va comuta intre cele doua jocuri de lumini apasand pe butonul conectat la PC0. Initial trebuia sa comute cu ajutorul Q-Touch-ului dar nu am reusit sa il fac sa mearga

Rezultate Obţinute

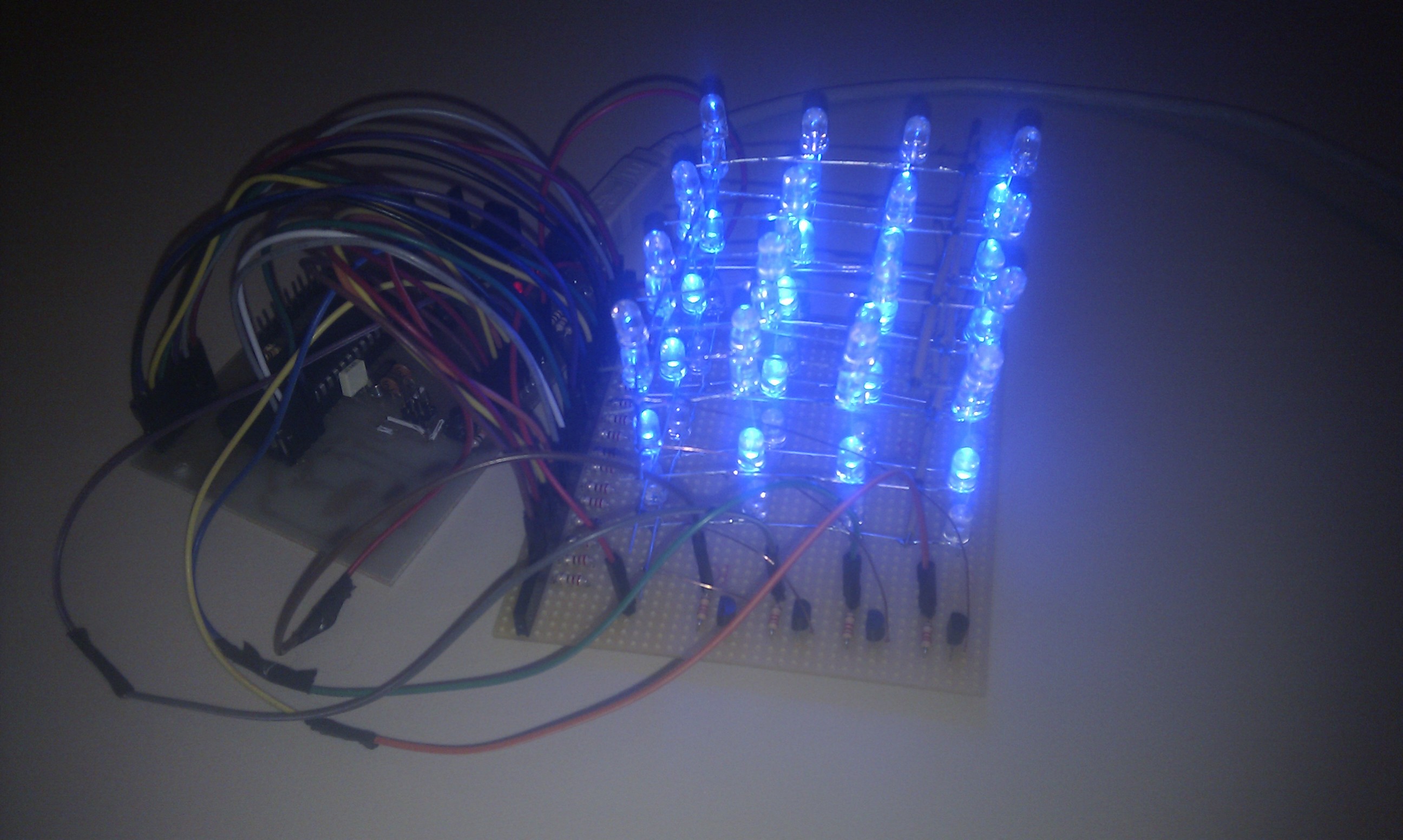

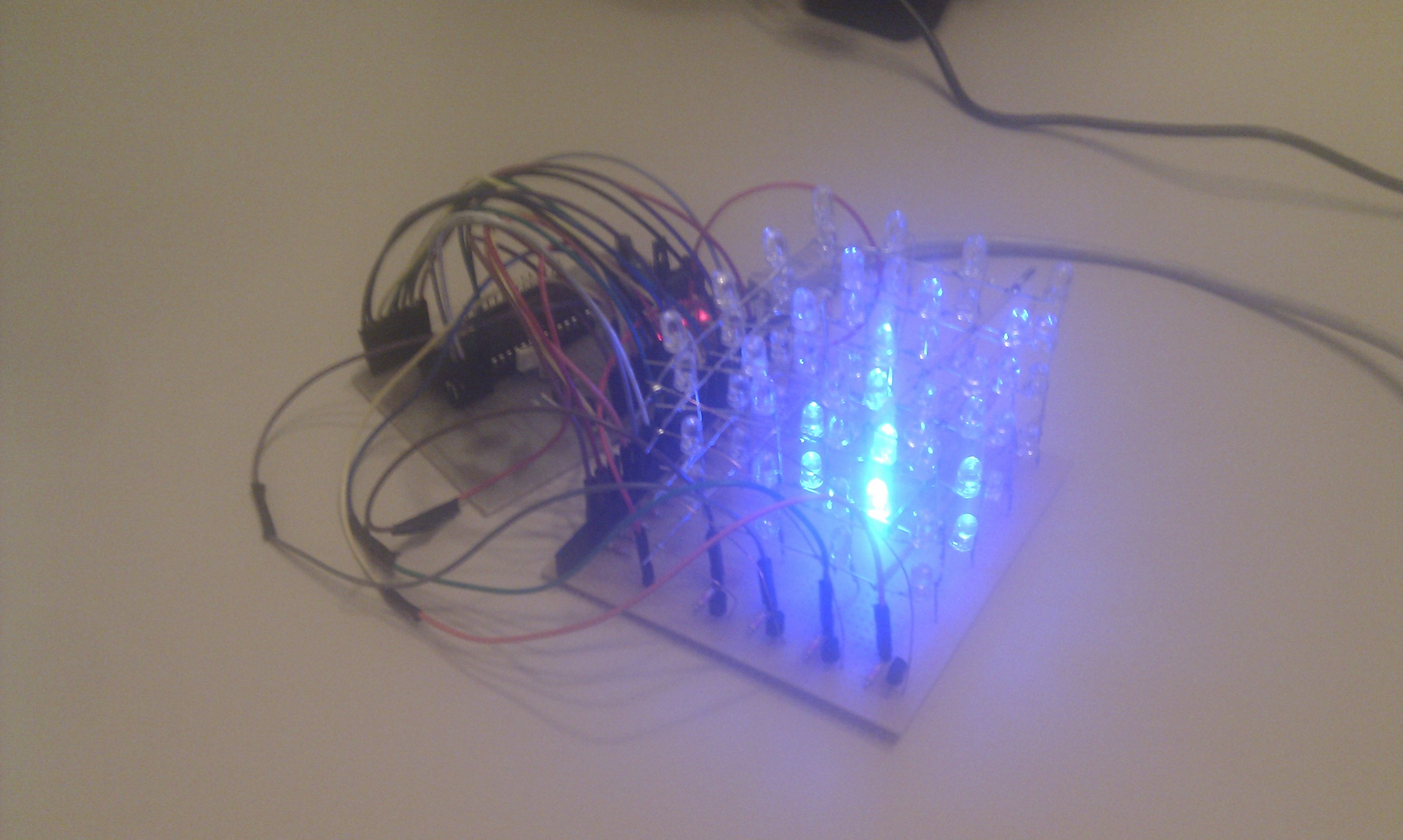

Proiectul a iesit destul de usor, fara prea mari batai de cap. Cubul este complet functional, are doua jocuri de lumini care comuta prin apasarea butonului de la PC0. Din pacate nu am reusit sa fac Q-Touch-ul sa functioneze.

watch

Concluzii

Un proiect foarte misto in care in sfarsit aplici notiunile alea super boring de la electronica, inveti cum sa controlezi componentele, cum sa comanzi microcontrollerul, sa faci debugging pe hardware si o groaza de alte lucruri misto.

Download

Bibliografie/Resurse

-Laboratoare

-Proiecte 2013
