Cub format din led-uri, de dimensiune 4X4X4, ce reda diferite jocuri de lumini.

Schema bloc

Lista de piese:

1. 64 de led-uri
2. 4 rezistente 2k2 ohmi
3. 16 rezistente 220 ohmi
4. 4 tranzistori BC337
5. placuta de test
6. fire de cupru
7. fire monocolore conexiune mama-mama

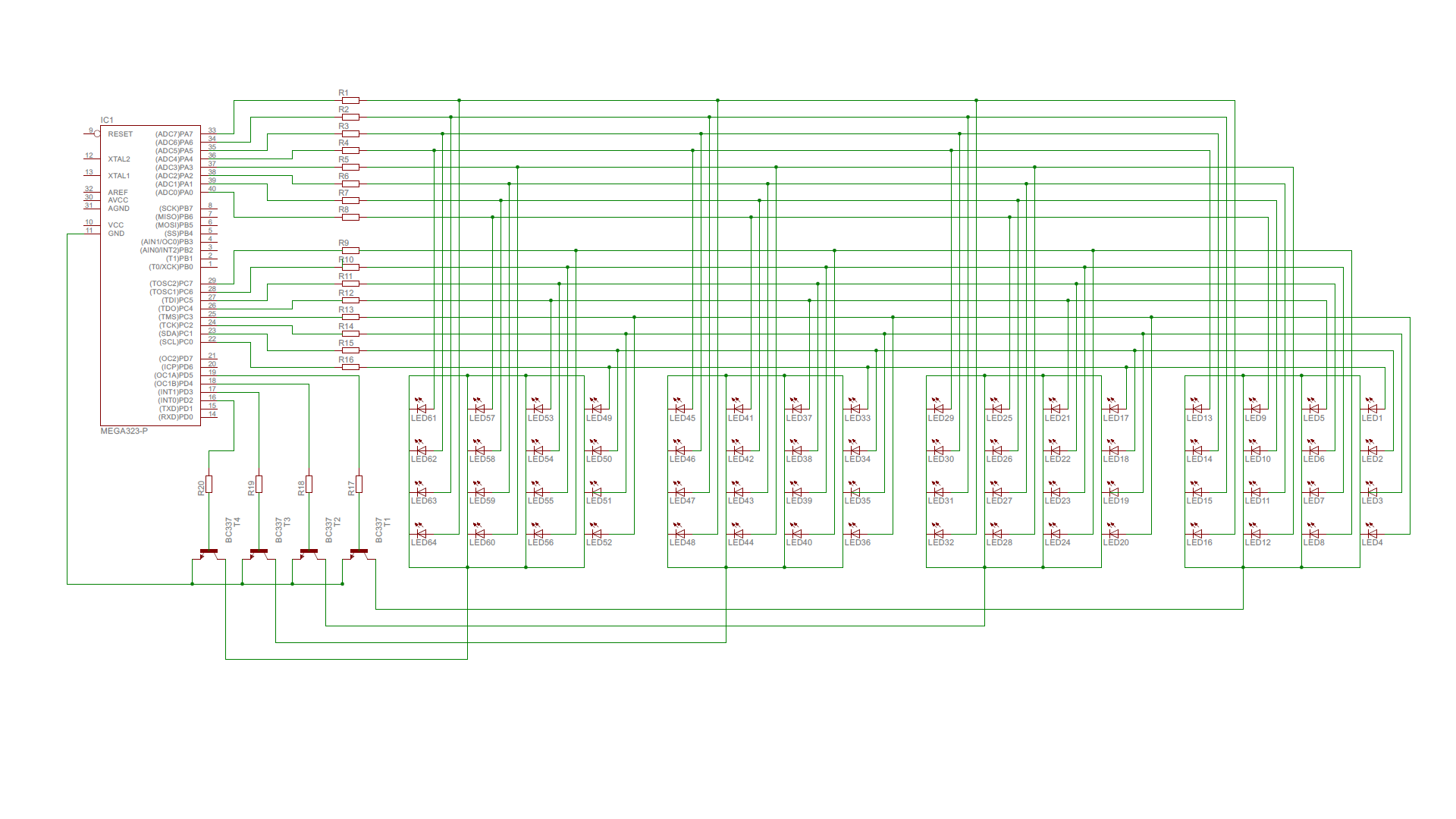

Schema electrica:

Mod de realizare:

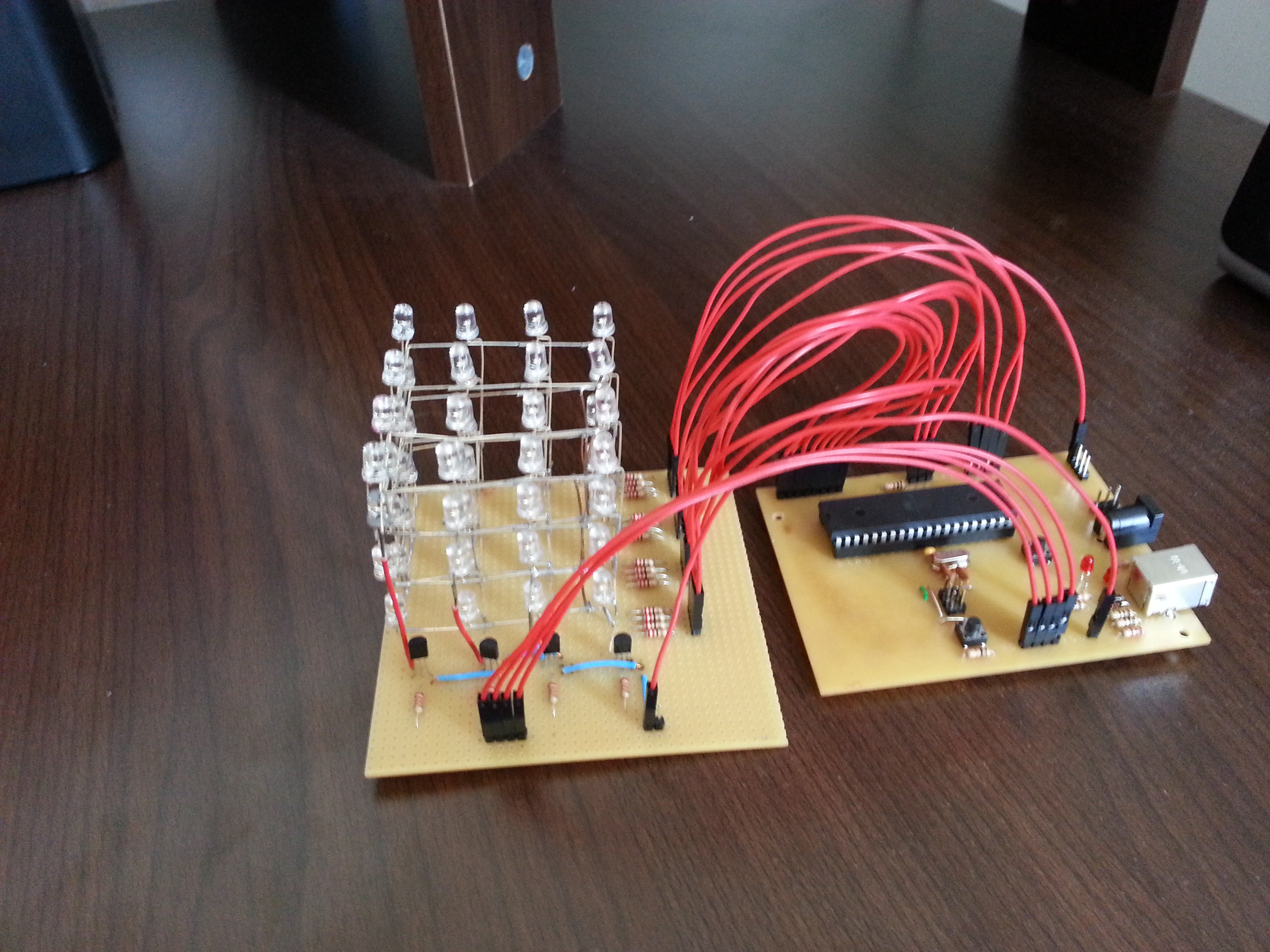

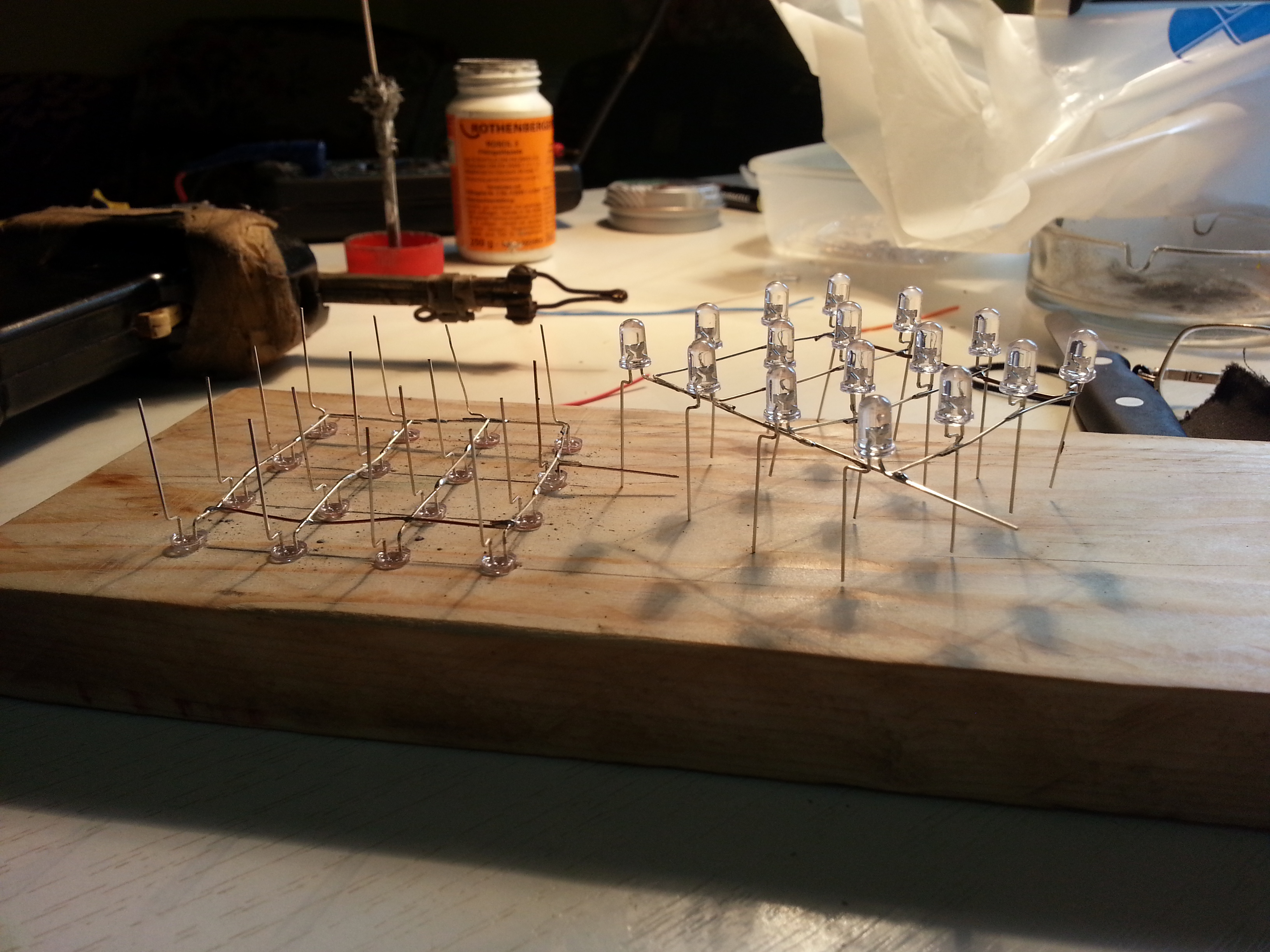

Am creat un sablon in care am pus led-urile si am lipit fiecare nivel separat: pe fiecare nivel am lipit catod-urile intre ele, iar anod-urile le-am lipit pe verticala. Pe placuta de test am lipit 16 rezistente de 220 de ohmi - pentru fiecare led dintr-un rand - si le-am conectat la anod-uri si la pini. Am lipit apoi 4 rezistente de 2k2 ohmi in baza a 4 tranzistori NPN BC337, pe care le-am legat la PORTD. Cele 16 led-uri le-am legat la PORTA si PORTC, emitorul de la tranzistori la GND, iar colectorul la fiecare nivel al cubului.

Am utilizat:

1. Programmers Notepad
2. WinAVR

Am creat efecte prin aprinderea si stingerea de leduri din cub cu un anumit delay.

A fost un proiect interesant din care am invatat sa construim si partea hardware a unui proiect, cea mai dificila partea fiind lipirea led-urilor pentru realizarea cubului deoarece necesita foarte multa atentie.
