Alexandru CHIRIŢĂ - Led-Cube

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Cub de LED-uri de dimensiune 4x4x4.

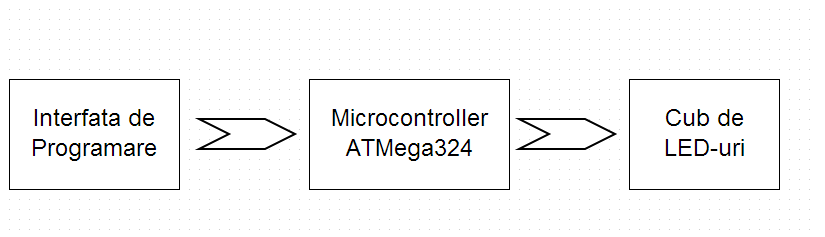

Descriere generală

Hardware Design

Lista Piese:

64 LED-uri.

16 Rezistente de 220;

4 Rezistente de 2k2;

4 Tranzistori NPN BC639;

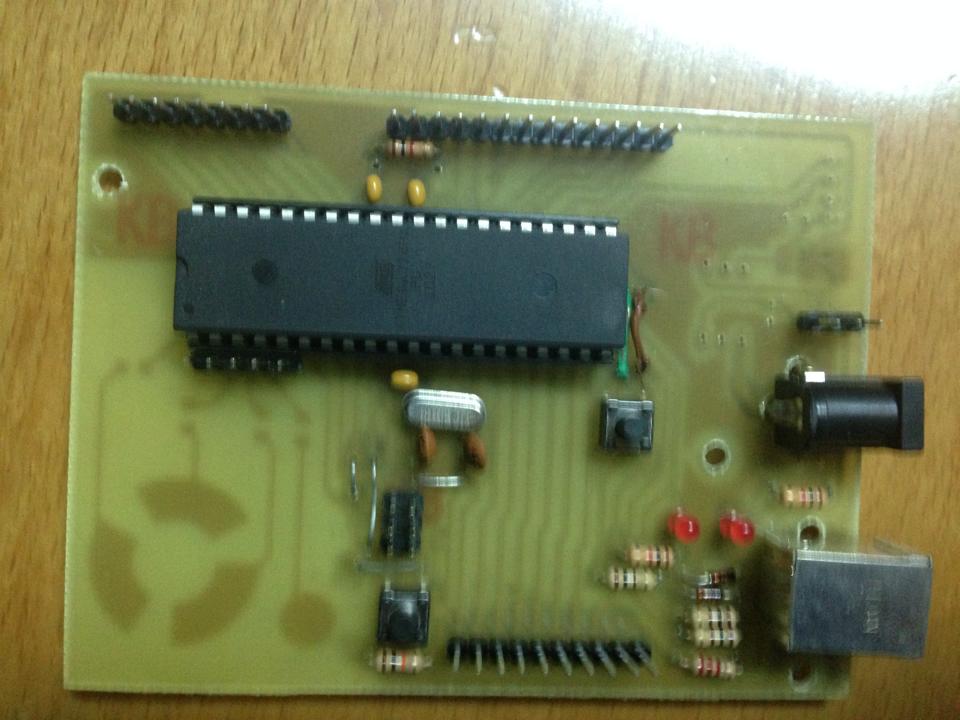

Placuta Initiala;

Fire.

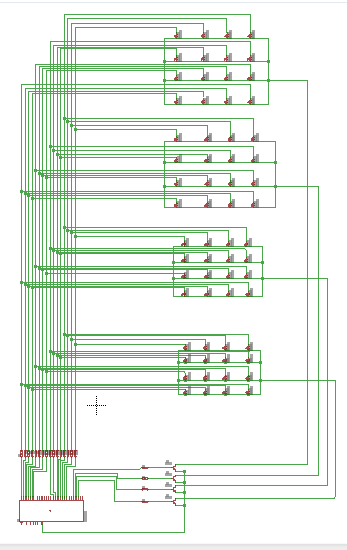

Schema:

Software Design

Am creat o matrita dintr-un placaj in care am pus LED-urile, apoi am lipit cele patru randuri: anod-urile le-am lipit pe verticala, si catod-urile pe orizontala. In partea a doua am lipit pe placuta 16 rezistente de 220 de ohmi, si le-am conectat la anod-uri si la pini. Am lipit apoi 4 rezistente in baza a 4 tranzistori NPN BC639, care i-am folosit pe post de switch pentru a putea alege cate un singur rand, sau mai multe. Emitorul de la tranzistor l-am legat la GND, iar colectorul la fiecare nivel al cubului.

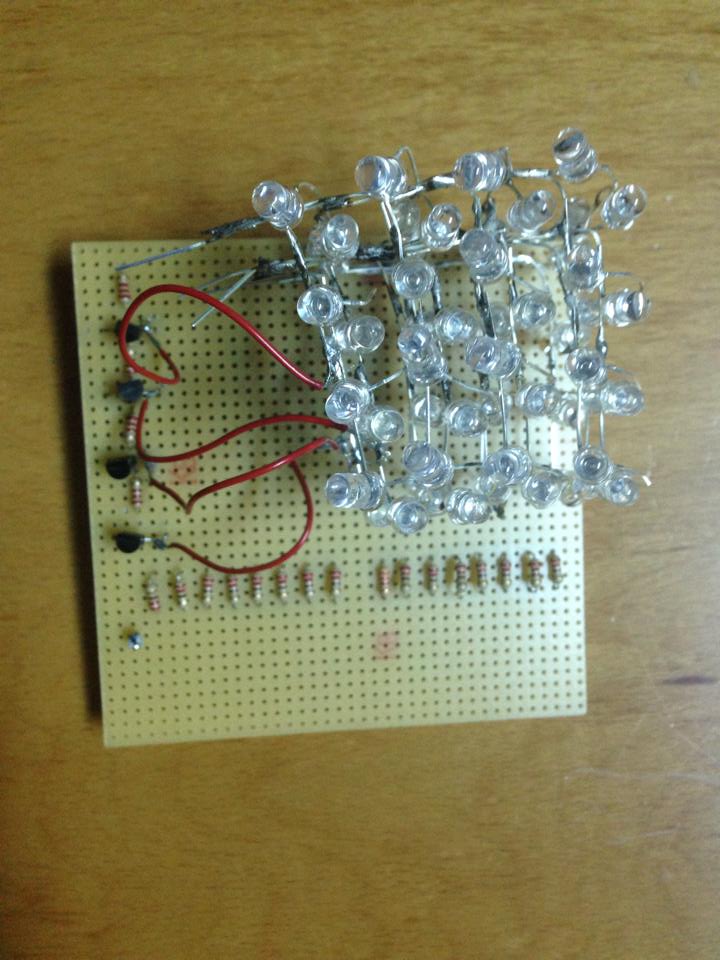

Rezultate Obţinute

Rezultatele obţinute în urma realizării proiectului:

Concluzii

A fost un proiect interesant care a reusit sa imi dezvolte aptitudinile ingineresti.

Download

Bibliografie/Resurse

Proiectele din anul 2013.

LED-Cube-4x4x4
