Proiectul consta in realizarea unui cub de leduri,avand ca scop redarea unor jocuri de lumini.

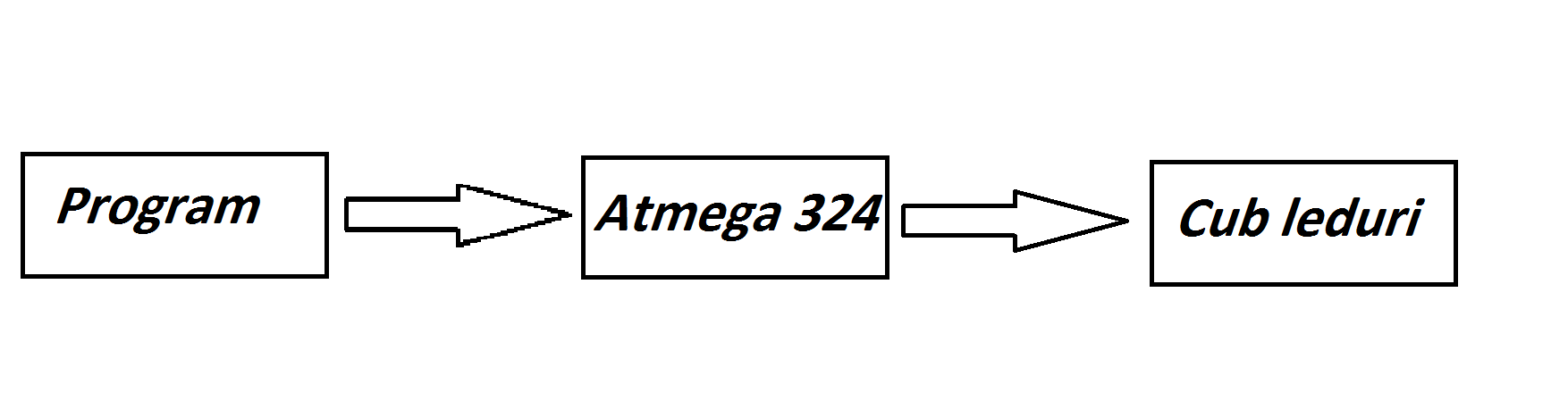

Schema bloc

Lista de piese

• 64 leduri
• 4 tranzistoare
• 16 rezistente 22 ohmi
• 4 rezistente 2k2 ohmi

Schema electrica

Mod de realizare

Pentru construirea cubului, m-am folosit de un suport din poliester in care am dat 16 gauri si am fixat cate un nivel de leduri.

Pentru a construi un nivel al cubului, am lipit toate catodurile(-) intre ele, pe orizontala.

Pentru a asambla cubul in forma finala, am lipit pe verticala anodurile(+) intre ele.

Am lipit apoi pe placa de test cubul, impreuna cu rezistentele si tranzistorii.

Am implementat aprinderea ledurilor pe diagonala, insa nu am mai reusit sa si programez placuta.

Am folosit Programmer's Notepad.

Realizarea unui cub de leduri este foarte interesanta, insa necesita rabdare si multa migala(pentru construirea cubului si testarea ledurilor sa fie functionale). Din pacate, cubul este nefunctional.

Un cub de dimensiuni mai mari ar avea un efect si mai interesant, iar construirea unuia este o idee care imi surade pe viitor.
