Filip-Ioan STAN - Cub de leduri

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Display 3D format din leduri. 64 de leduri formeaza un cub 4 x 4 x 4. Fiecare led va putea fi controlat individual si astfel voi putea face diverse animatii. Utilitatea sa este estetica.

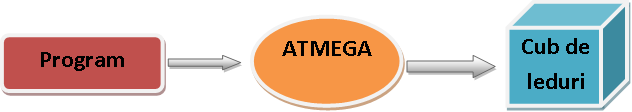

Descriere generală

Hardware Design

Lista de piese:

  • 64 leduri
  • 16 rezistente 220 Ω
  • 4 rezistente 2.2 kΩ
  • 4 tranzistori NPN BC337
  • bareta pini tata (21 pini pe placa de test)
  • placa de test
  • fir conductor albastru (~ 1 m)
  • 21 fire de legatura mama-mama

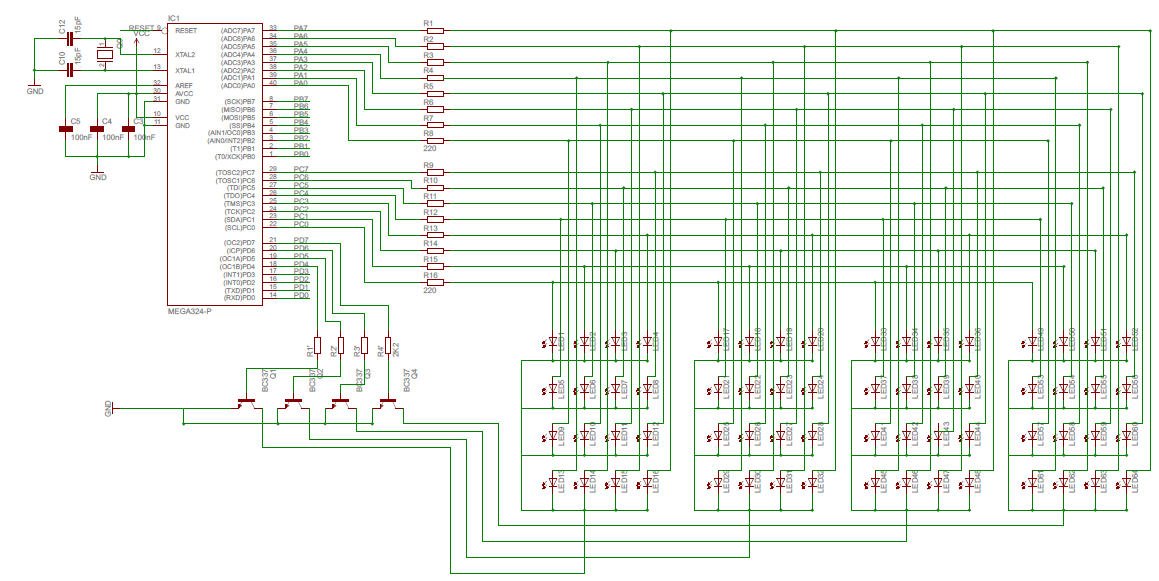

Schema electrica:

Software Design

  • Programmer's Notepad
  • WinAVR
  • am implementat efecte diverse prin aprinderea si stingerea ledurilor intr-o ordine anume

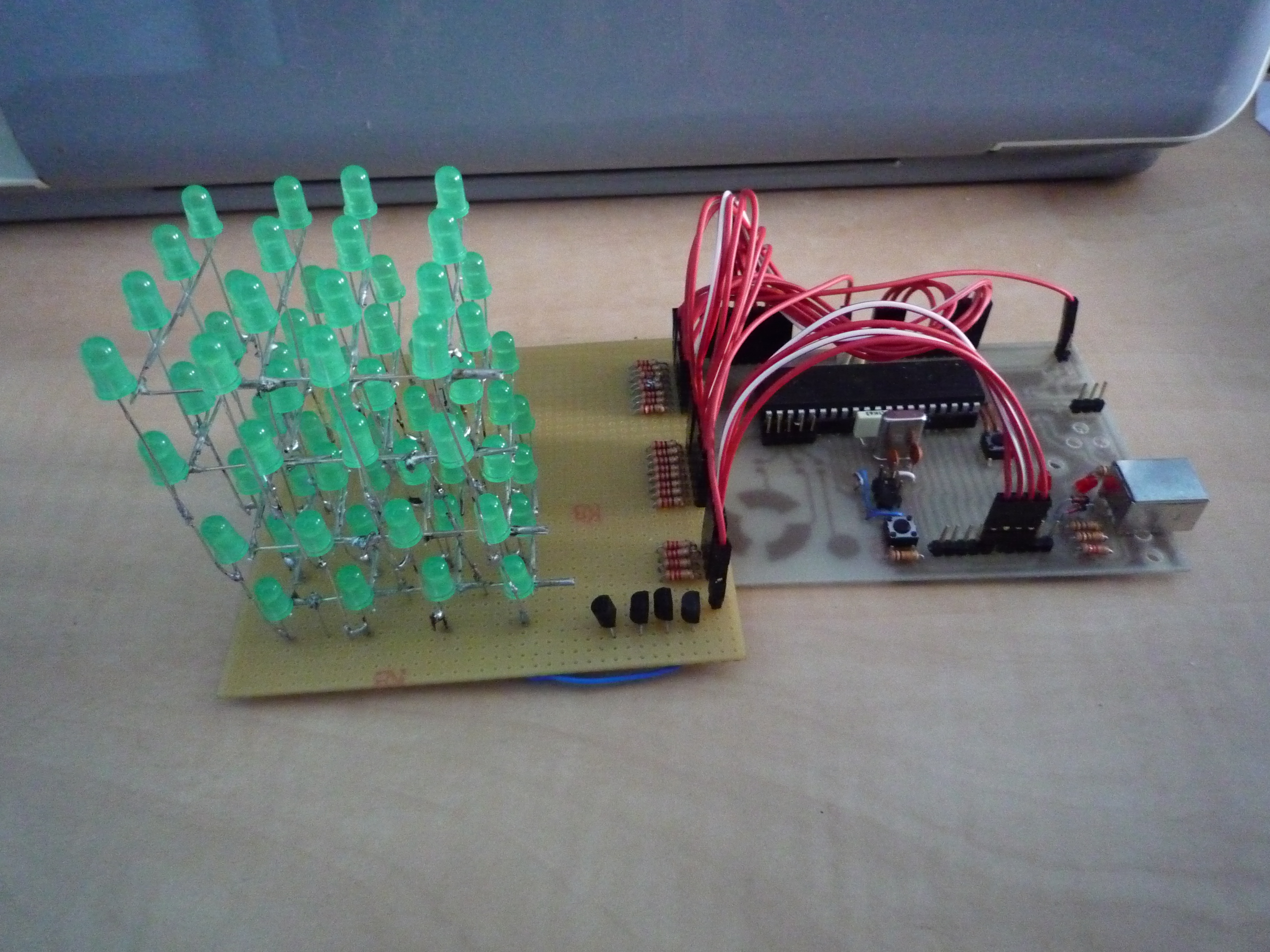

Rezultate Obţinute

Concluzii

  • Un proiect aparent destul de simplu, dar din care inveti lucruri practice.
  • Partea cea mai dificila a fost lipirea celor 4 niveluri de cate 16 leduri intre ele.
  • De teama ca vreun led sa se arda, le-am verificat destul de des. Din fericire nu a fost nevoie sa inlocuiesc niciunul.
  • Din pacate unele efecte pe care doream sa le implementez sunt imposibil de realizat fara controlul individual a fiecarui led (64 pini).
  • As repeta experienta cu un cub de dimensiuni mai mari.

Download

Schema + cod sursa –> stan_filip_332ca_led-cube.zip

Jurnal

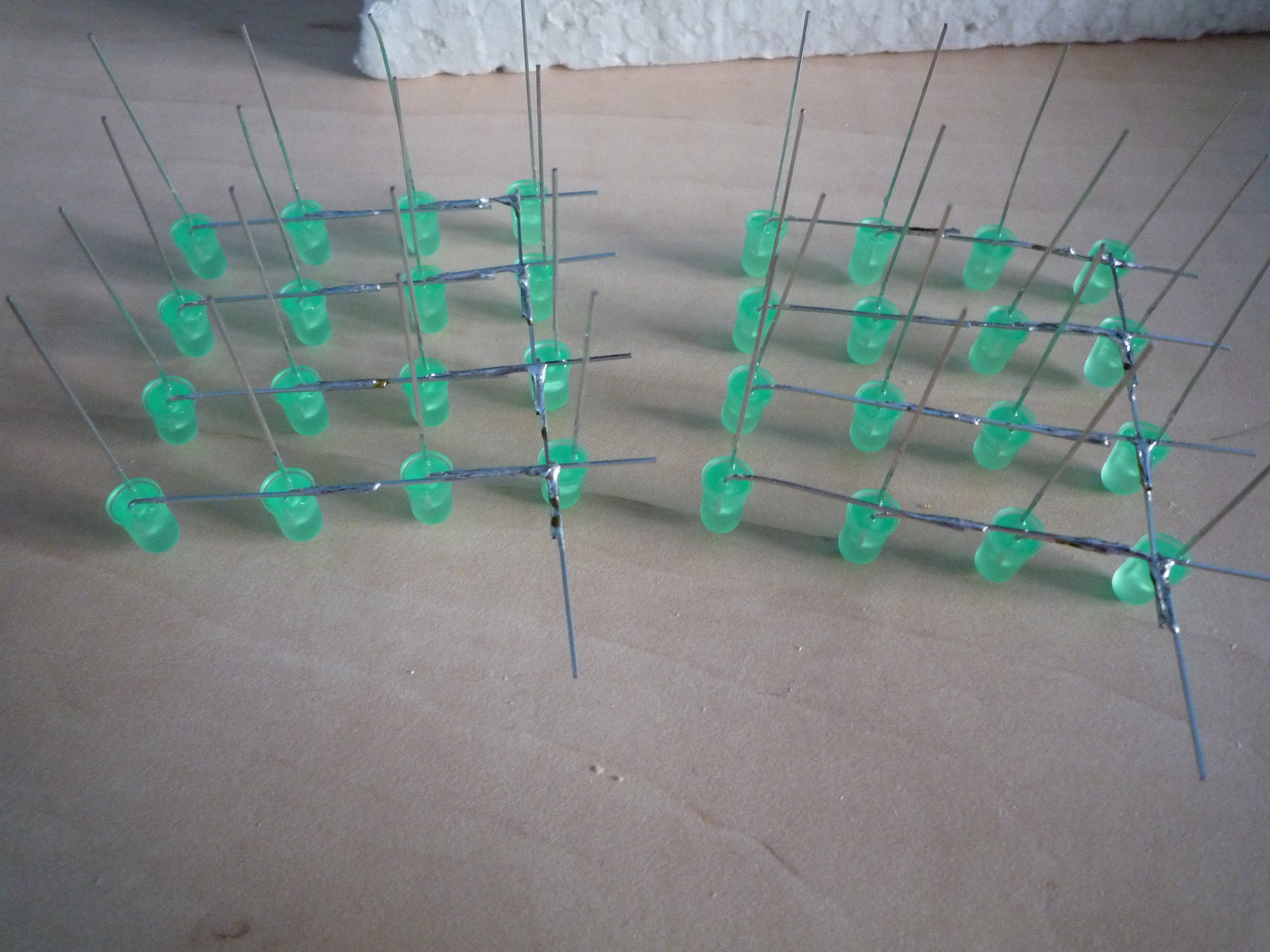

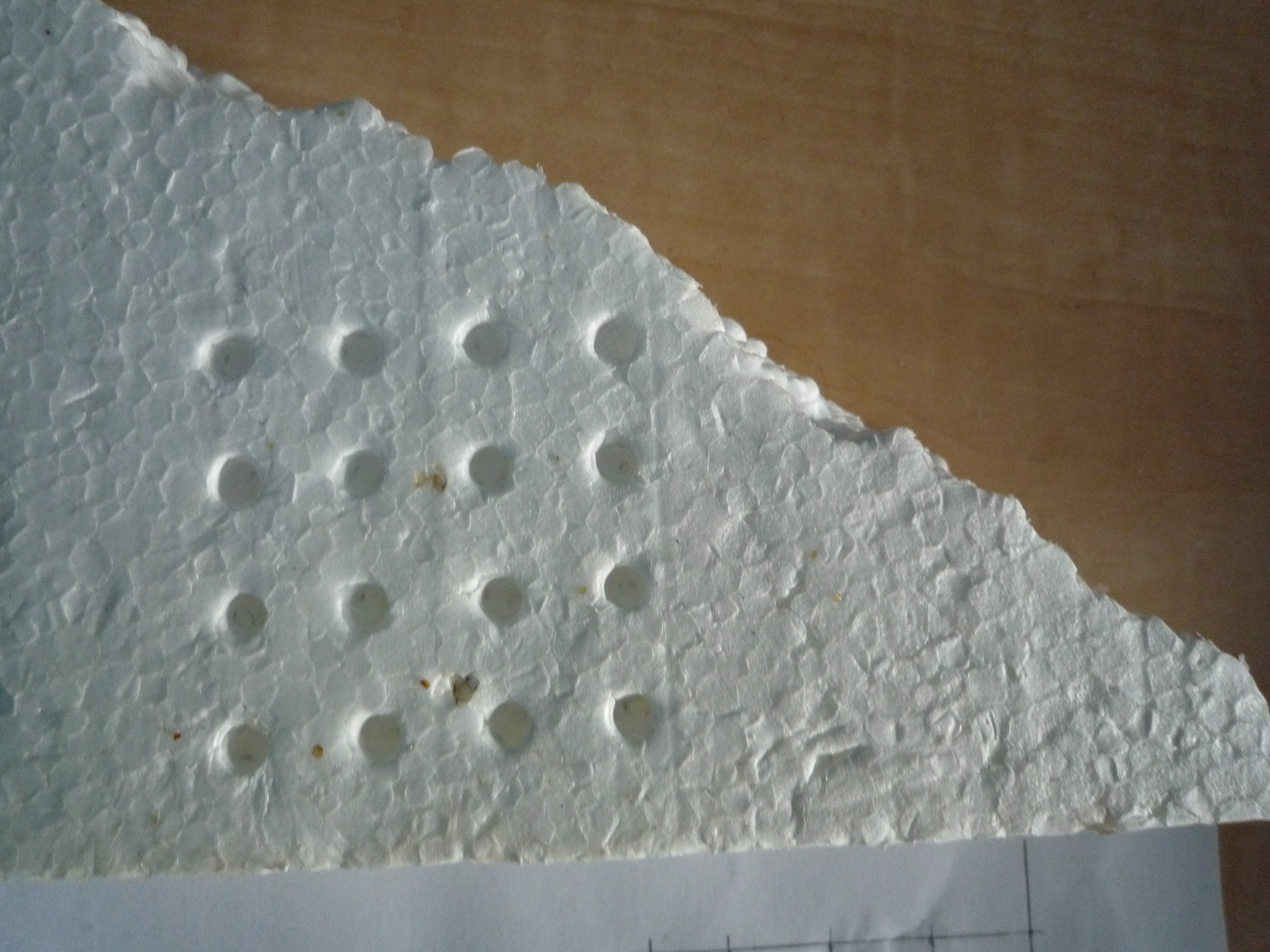

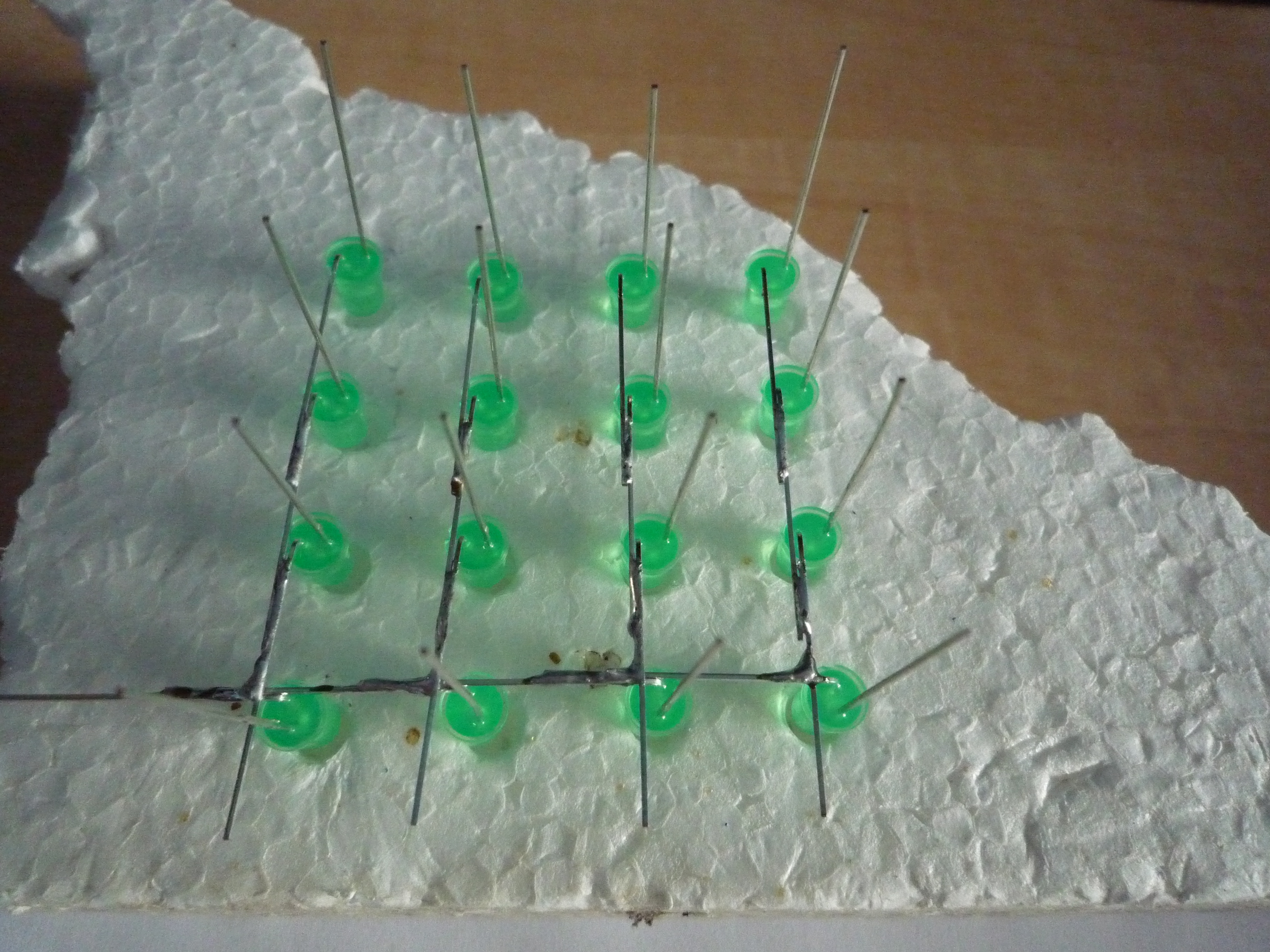

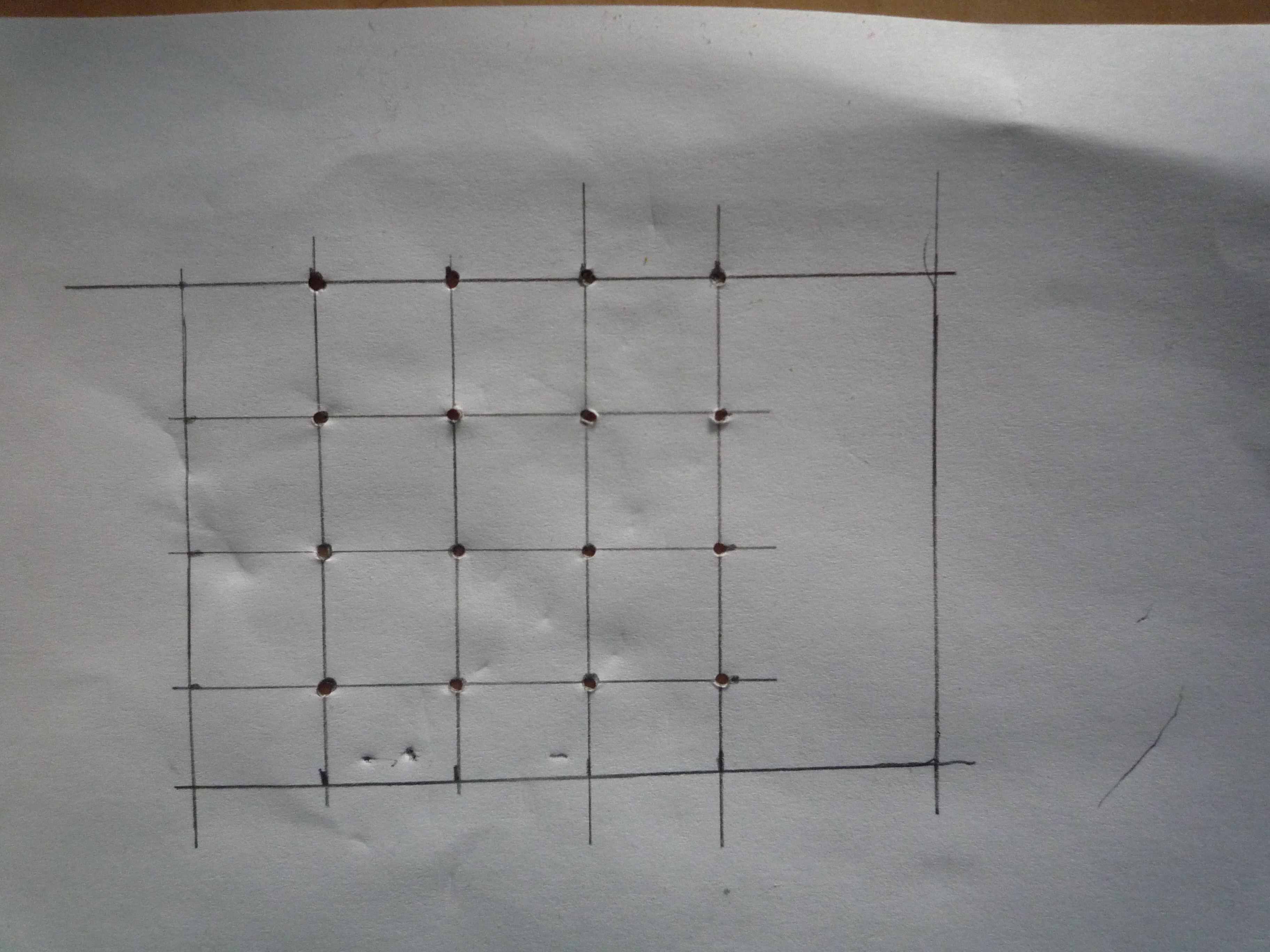

9 mai — am construit matrita cu 16 gauri la distanta de ~1cm intre ele, am construit cele 4 niveluri, lipind cate 16 leduri astfel: toate catodurile (piciorul scurt) pe orizontala

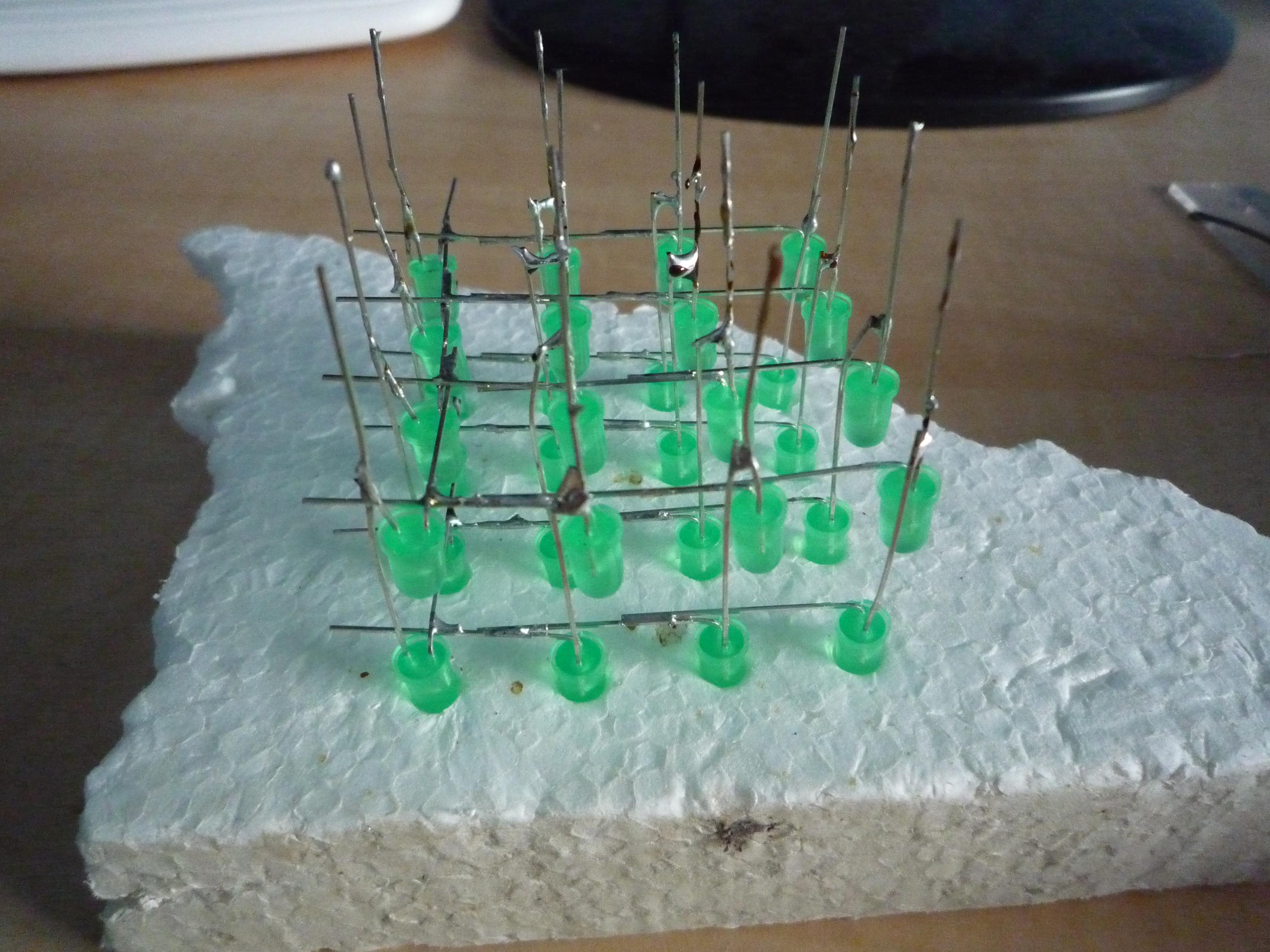

10 mai — am unit cele 4 niveluri lasand spatiu ~1cm intre ele, lipind anodurile (piciorul lung) pe verticala

14 mai — am lipit pe placa de test cubul de leduri, pinii, rezistentele, tranzistorii

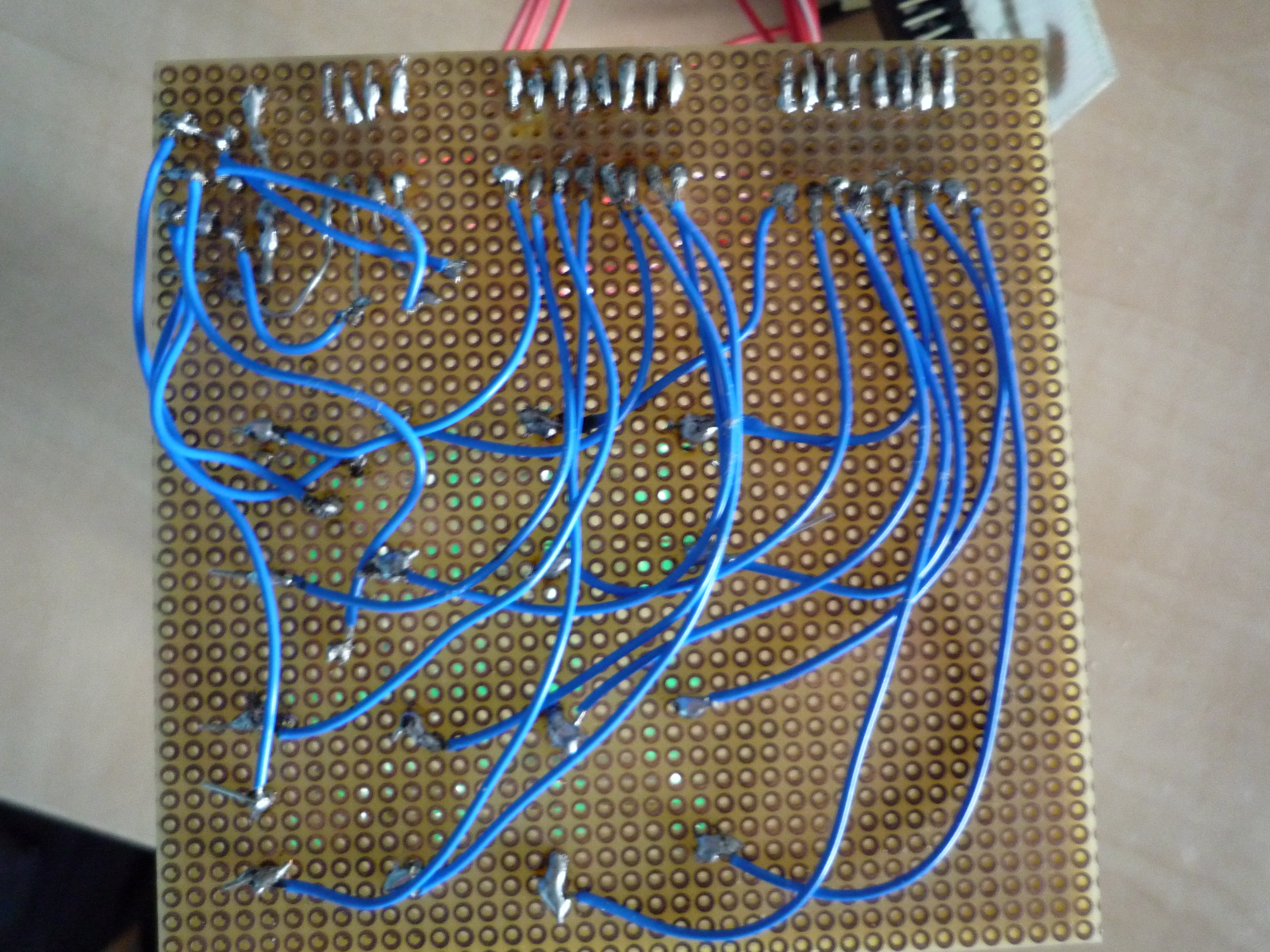

15 mai — am facut legaturile pe spatele placii de test conectand cu fir conductor albastru componentele corespunzatoare; am asamblat componentele pentru fir conductor mama-mama (fir, pin, conector fir)

17-19 mai — am scris cod

Bibliografie/Resurse
