Andrada SOFIA - Alarma pentru cei ce nu se pot da jos din pat
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Prezentarea pe scurt a proiectului:
Desi aparent poate parea o alarma normala, aceasta este dedicata persoanelor
care se trezesc greu si dau de multe ori "snooze".
Atunci cand alarma va suna, ea va incepe sa mearga aleator prin camera. In
aceasta situatie, utilizatorul trebuie sa o opreasca si, astfel, cresc
sansele sa se trezeasca.
Proiectul va avea aspectul unei masinute, iar in momentul in care se ajunge
la ora setata ca alarma, masina va suna si se va deplasa ajutata de 2 motoare.
Ora la care se doreste sa sune va fi setata cu ajutorul unor butoane si va fi
afisata pe ecranul LCD.
Totodata, va avea si 3 senzori de distanta: in fata, la stanga si la dreapta,
pentru a evita obstacolele si ciocnirile.
Mai mult, pentru obtinerea intregii functionalitati, masina va avea o baterie
lipo cu 2 celule care ii va permite sa se miste in voie cu o autonomie largita.
Optional:
In cazul in care implementarea alarmei reuseste si timpul este suficient, voi
introduce un mecanism de selectie a melodiei ce va fi setata ca alarma. Melodiile
vor putea fi alese de pe un card SD.
Schemă bloc:
Hardware Design
Lista de piese:
- difuzor
- butoane (5)
- LCD (16 X 2)
- baterie lipo cu 2 celule
- senzori de distanta infrarosu digital(3)
- motoare (2 → pentru miscare optima)
- driver de motor
- roti (4)
- slot card SD (optional)
- card SD (optional)
- rezistente
- led-uri
- cablu senzor cu 3 fire
- condensatoare
- stabilizator de tensiune

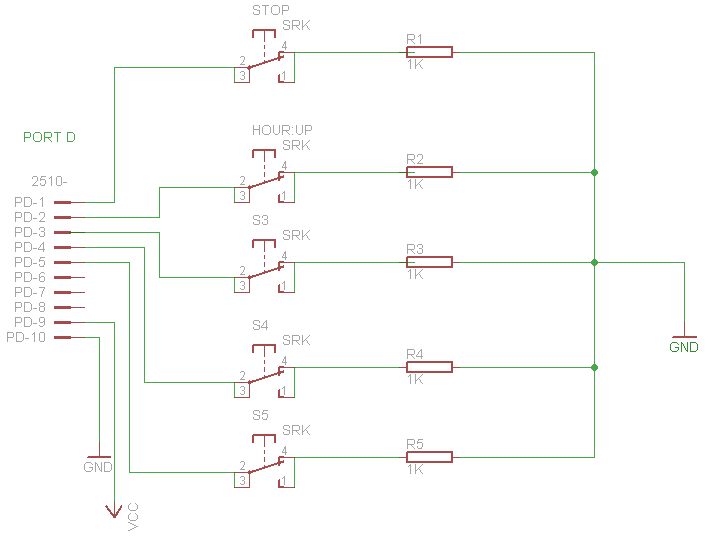

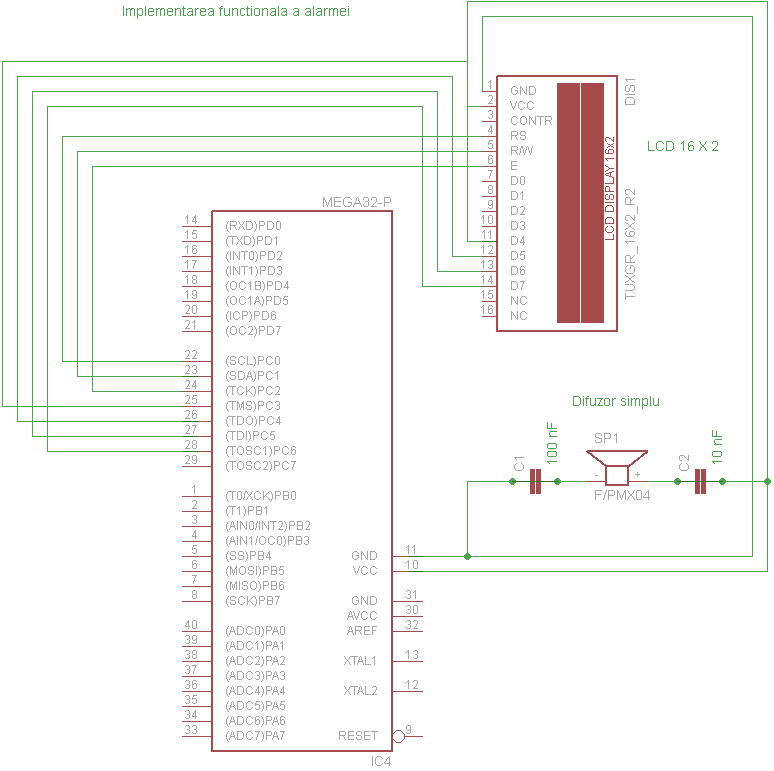

Scheme electrice: * Parte alarma -> LCD, buzzer, butoane utilizator si rezistente * Parte masina -> senzori, driver motor

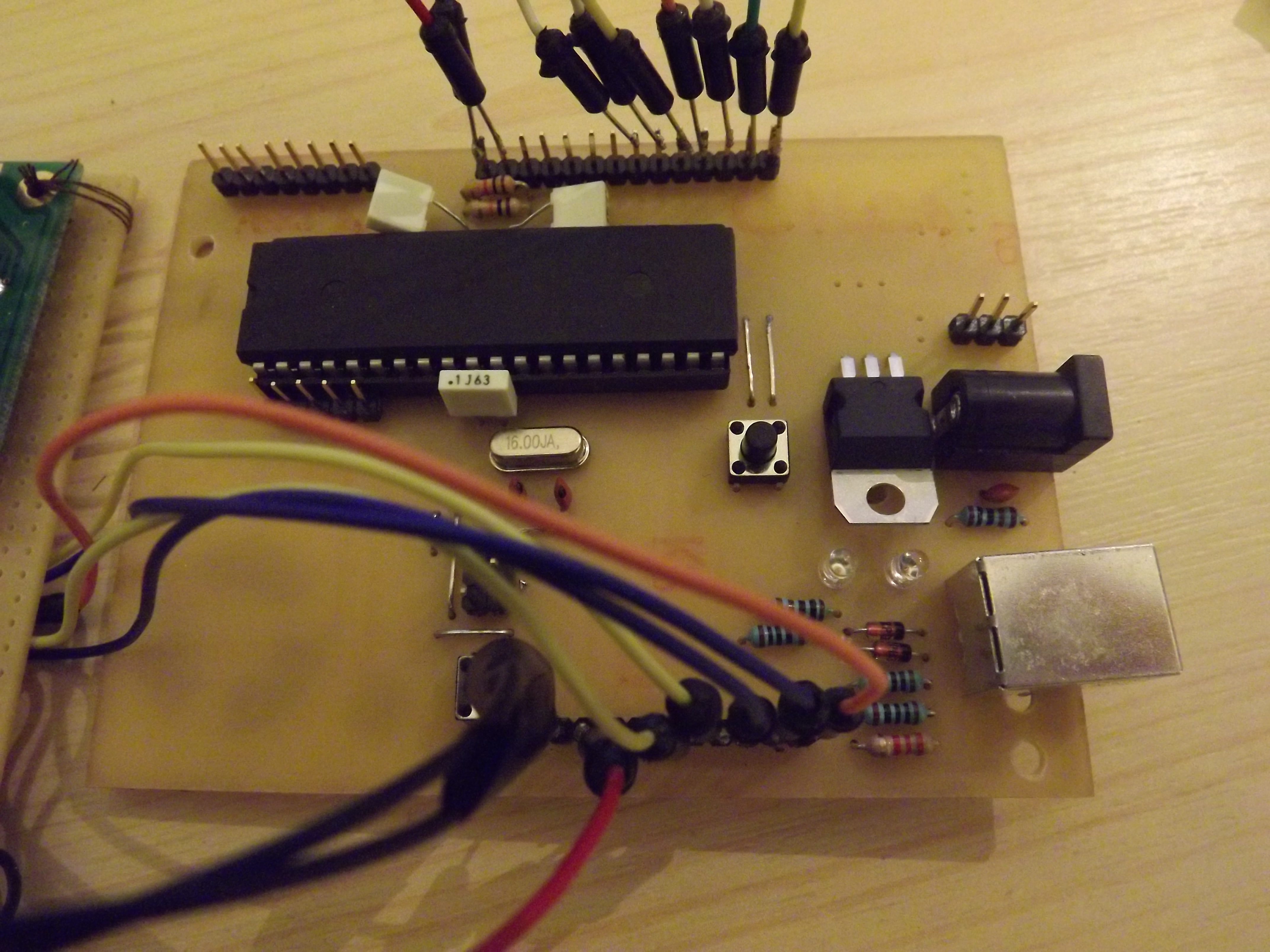

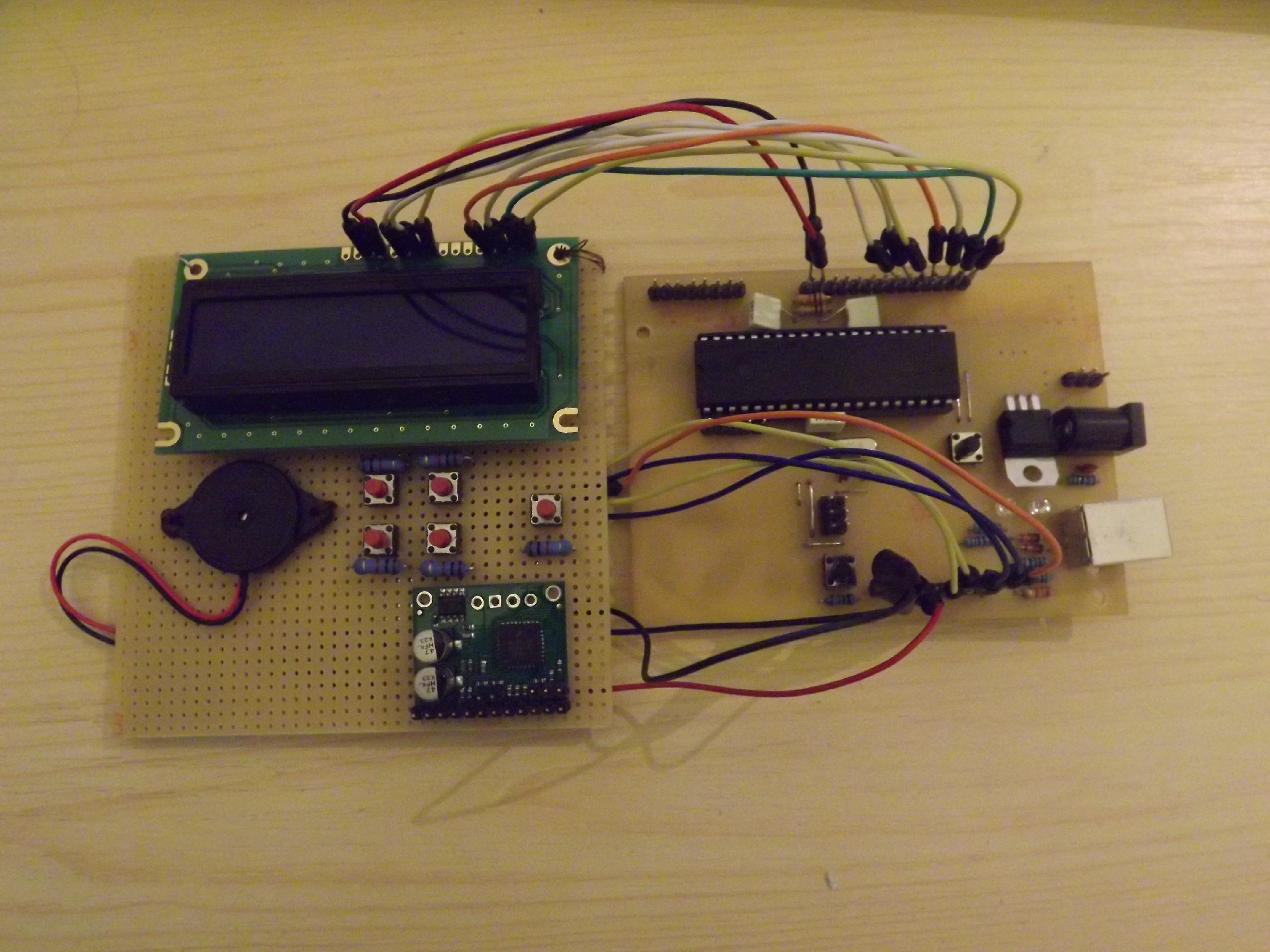

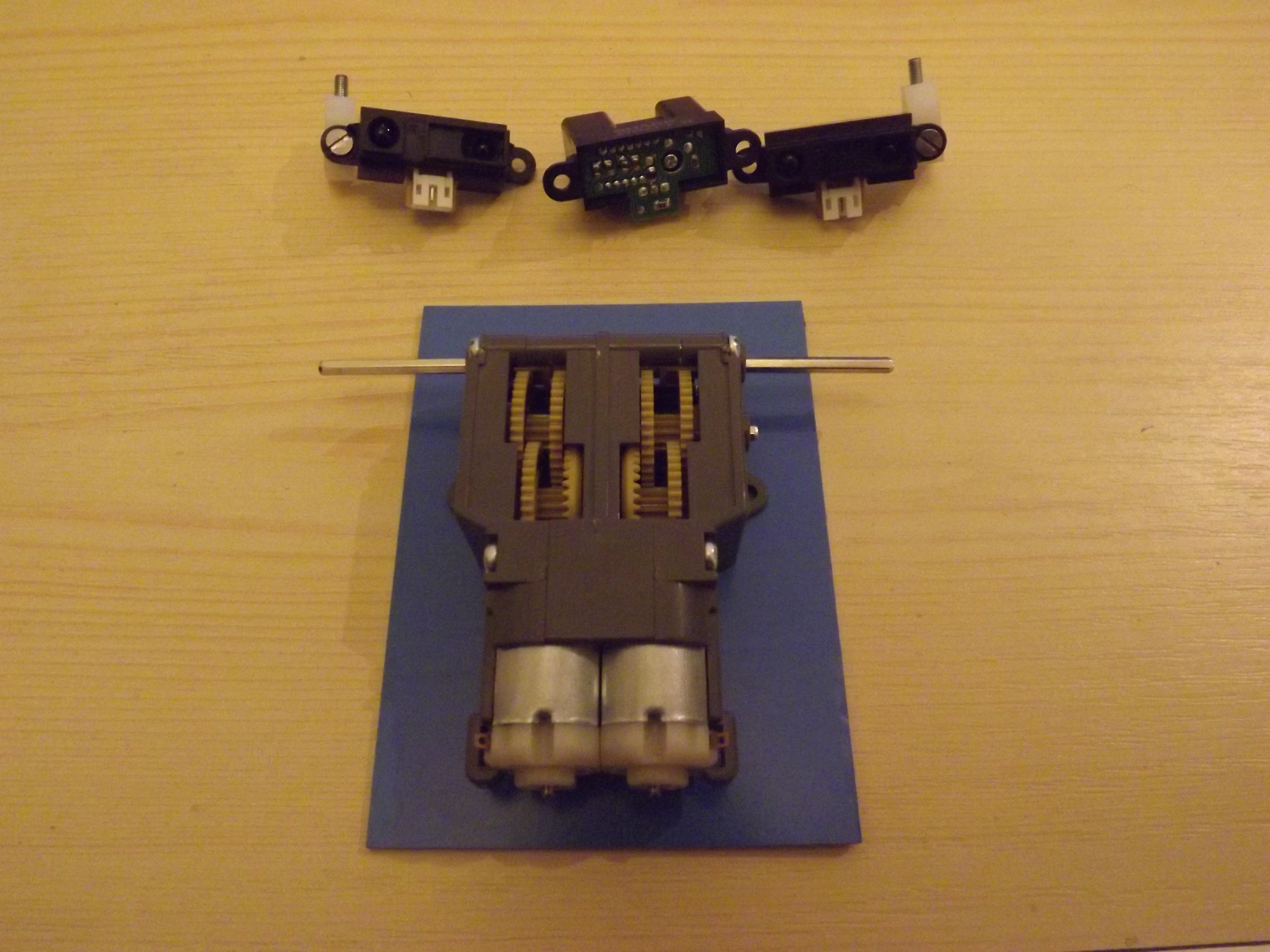

Desi ideea initiala era aceea a unui dispozitiv ce se misca, reevaluand timpul ramas la dispozitie si complexitatea sarcinilor, am decis sa implementez hardware si software doar facilitatile de alarma. Placa auxiliara are lipit si driver-ul de motor, care insa nu este folosit. Ramane, asadar, sa dezvolt ulterior miscarea si utilizarea informatiilor de la senzori. Ultima imagine contine piesele achizitionate, dar pe care nu le-am mai atasat.
Software Design
Descrierea codului aplicaţiei (firmware):
- mediu de dezvoltare (if any) (e.g. AVR Studio, CodeVisionAVR)
- librării şi surse 3rd-party (e.g. Procyon AVRlib)
- algoritmi şi structuri pe care plănuiţi să le implementaţi
- (etapa 3) surse şi funcţii implementate
Rezultate Obţinute
Care au fost rezultatele obţinute în urma realizării proiectului vostru.
Jurnal
- martie → am participat la procesul de imprimare a placutei
- aprilie → am cumparat piese pentru placa de baza
- aprilie → am lipit pentru prima data; am terminat placuta;
- aprilie → am dat comanda pentru componentele mari : motor, driver de motor, senzori
- mai → am cumparat toate celelalte piese micute
- mai → am realizat implementarea hardware a placutei
Ce a mers bine?
- am invatat sa lipesc;
- am elborat si proiectat scheme electrice;
- am scris cod pe un microcontroller;
- nu am ars nicio piesa.
Ce a mers mai putin bine?
- Nu am realizat tot ce mi-am propus;
- Am schimbat diodele la placuta de baza pentru ca primele nu functionau;
- Am lipit de mai multe ori LCD-ul.
Concluzii
Desi am dus la indeplinire doar o parte din ceea ce imi propusesem, am invatat prin acest proiect foarte multe lucruri noi:
- sa gandesc o schema electrica
- sa o realizez intr-un program special → Eagle
- sa lipesc piese si sa pun in practica ceea ce e pe hartie
- am invatat sa programez un microcontroller si sa ma dezvolt ca viitor inginer.
In ciuda unui program extrascolar foarte aglomerat pe sfarsit de an, am incercat sa duc pana la capat cat mai mult din ce am planuit, cu mentiunea ca acest proiect nu se va sfarsi aici. Vreau sa lucrez la el in aceasta vara si sa il definitivez, iar atunci cand va fi gata voi posta imagini si poate chiar un filmulet edificator.
Imi doresc ca alarma (Hector) sa ia forma pe care mi-am dorit-o de la inceput.
Referinte
- Laboratoare PM
- DataSheet ATMega
