Costin-Adrian NIŢĂ - UTP Tester

Email: Login pentru adresa

Introducere

  • Proiectul urmareste implementarea unui dispozitiv de testare a cablurilor UTP.
  • Scopul este de a determina tipul cablului (straight-through, crossover sau rollover), in cazul in care acesta este mufat in mod corect, sau eroare, in caz contrar.
  • Consider ca un astfel de dispozitiv ar fi util oricarui inginer in domeniul calculatoare. Cu toate acestea, implementarea acestuia are un scop strict educativ.

Descriere generala

Module:

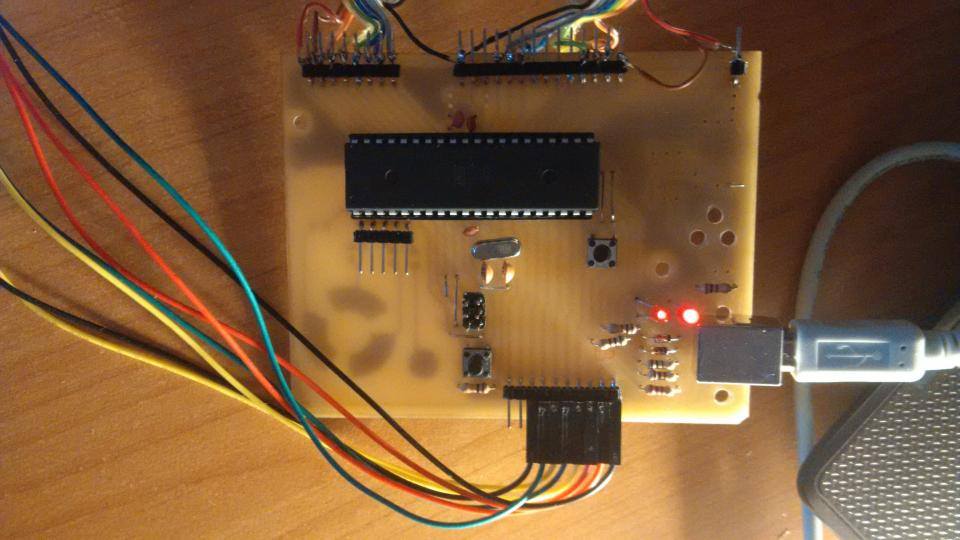

  • ATMega324 (µcontroller)
  • 2x Port RJ45 (PORTA & PORTC)
  • LCD (84×48 Nokia 5110) (PORTD)

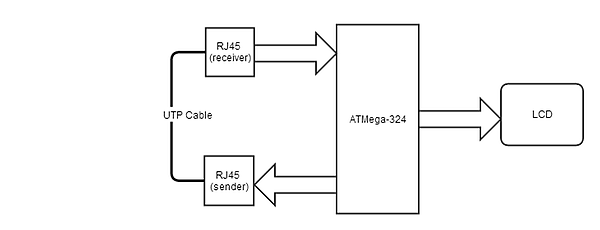

Se vor transmite si receptiona semnale pe cei 8 conductori ai cablului si in functie de ordinea in care acestea sunt receptionate, sa va determina daca ordinea corespunde unui anumit tip de mufare.

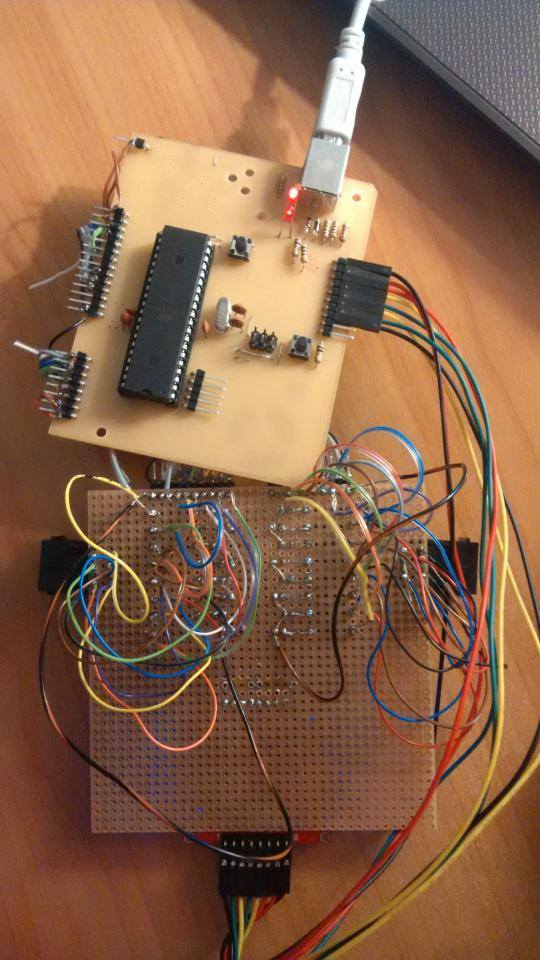

Hardware Design

Lista piese:

  • LCD
  • 2x 8 rezistor 1kΩ
  • 2x 8 LED
  • 2x conector MagJack
  • 2x cablu panglica
  • 8x cablu conexiune mama - mama

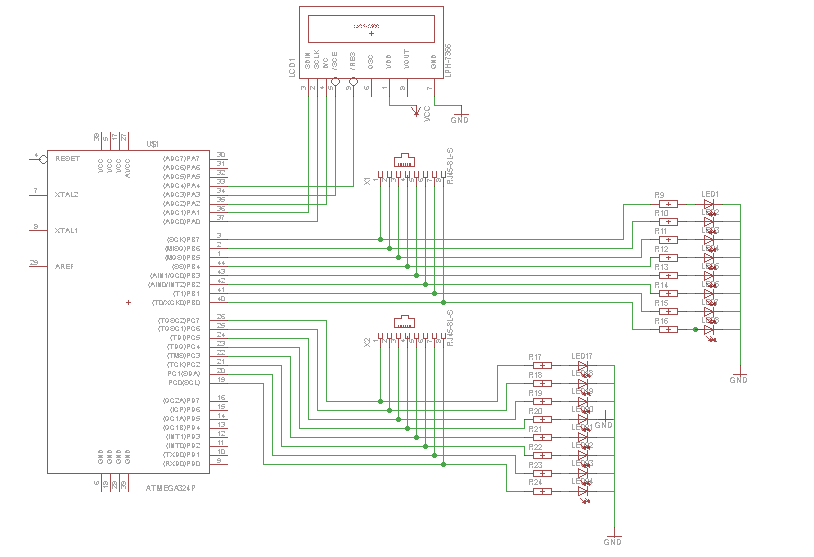

Schema electrica:

Software Design

Biblioteci si surse 3rd-party:

  • biblioteca LCD Nokia 5110

Mediu de dezvoltare:

  • Programmer's Notepad

Implementare:

  • Se initializeaza LCD-ul, PORTA si PORTC si sunt afisate mesaje de titlu.
  • Se testeaza daca sunt conectate cablurile si se afiseaza un mesaj in consecinta, daca nu. Altfel, sunt testate tipurile de mufari in functie de ordinea conectorilor pe care s-au primit semnale comparata cu ordinea in tipurile de mufari standard.

Rezultate obtinute

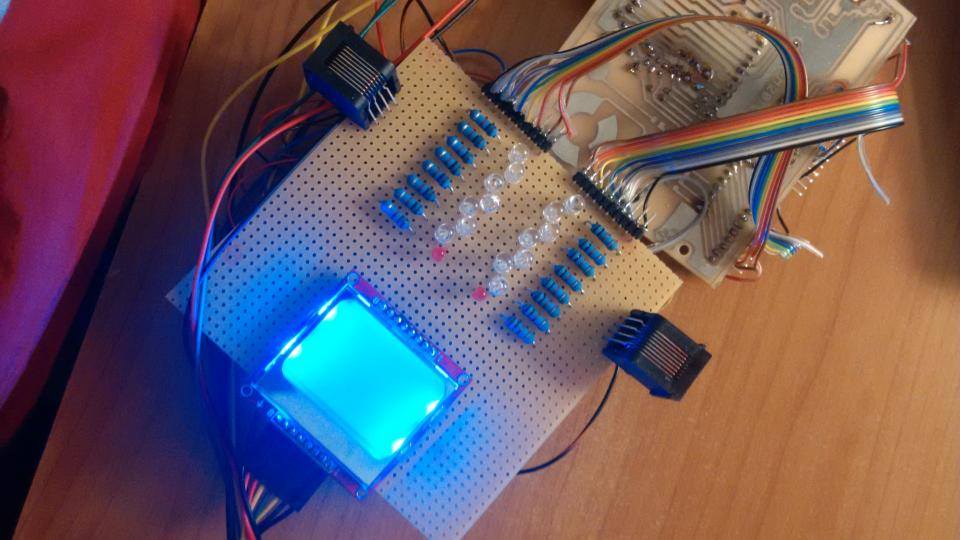

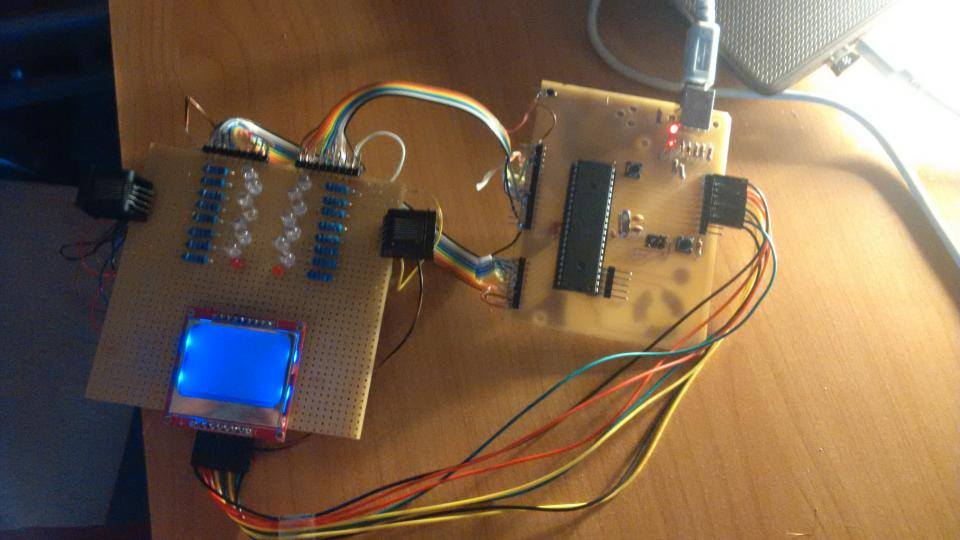

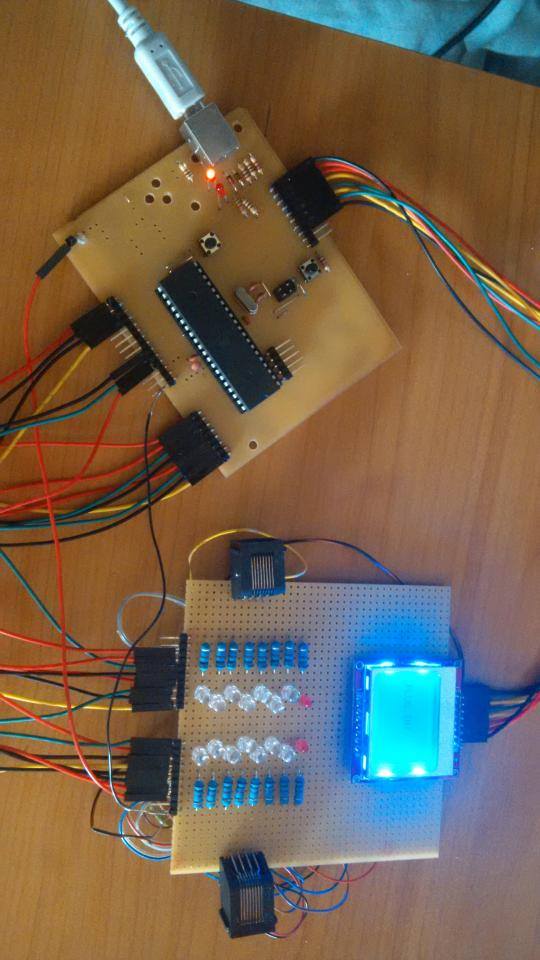

Proiectul nu este intru totul functional. Unele LED-uri nu functioneaza, desi am incercat sa descopar problemele din aproape in aproape folosind un multimetru si refacand lipiturile, nu am reusit sa le si rezolv. De asemenea, unele LED-uri nu par a functiona nici daca folosesc multimetrul direct pe pinii acestora.

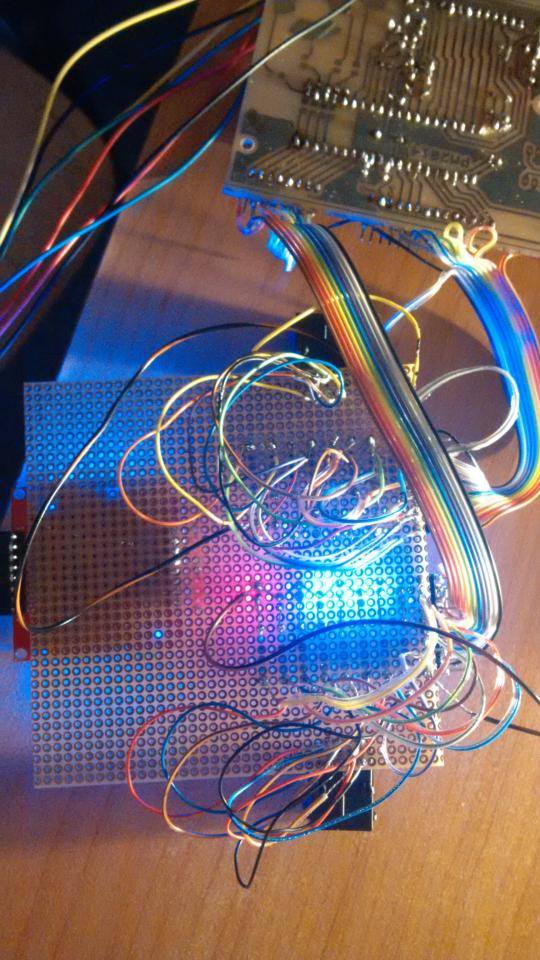

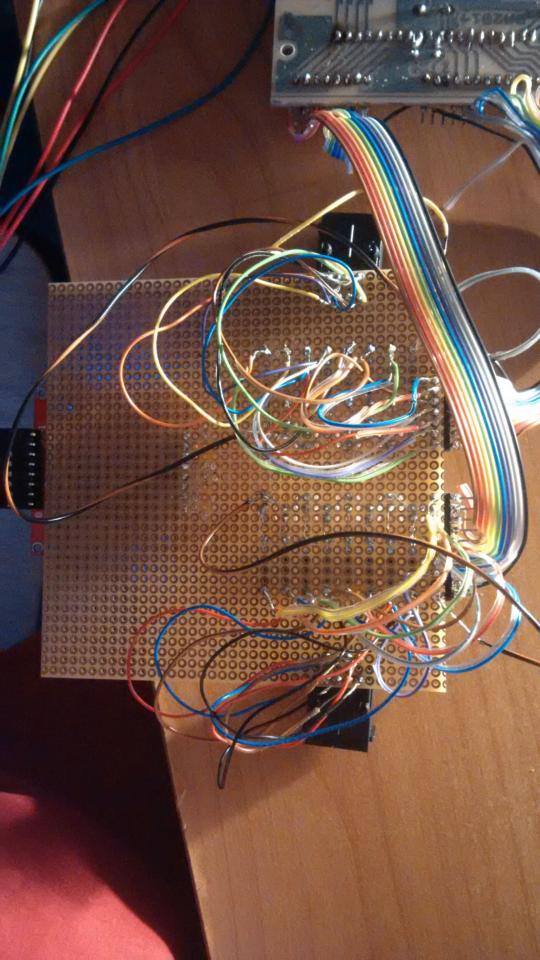

Intrucat proiectul a necesitat foarte multe conexiuni, deci foarte multe cabluri, am fost nevoit sa recurg la unele improvizatii in lipsa unui numar suficient de cabluri cu conexiune mama - mama, asa ca am lipit cabluri dezizolate la capete direct pe pinii baretelor (o munca destul de anevoioasa) ceea ce duce la unele contacte nedorite intre cablurile expuse.

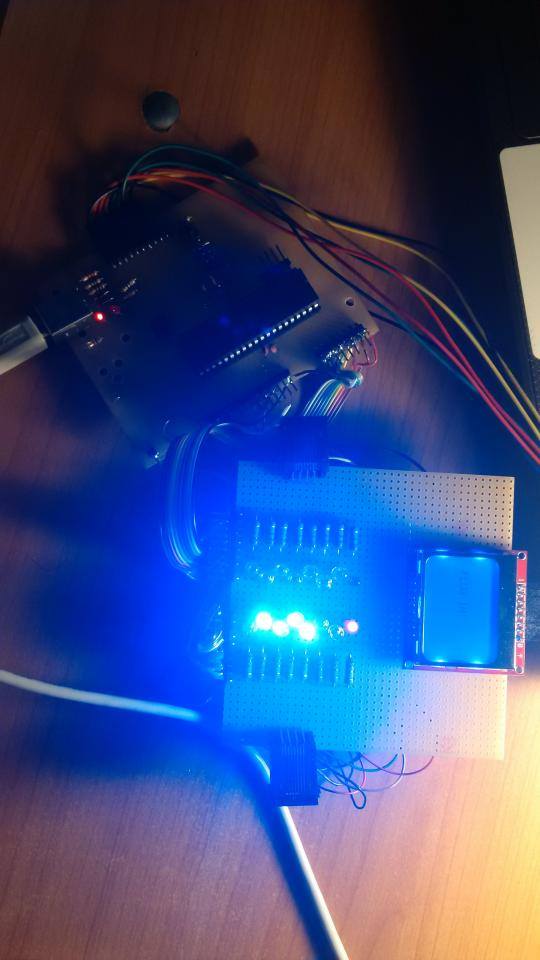

Asadar, proiectul reuseste sa depisteze daca cablurile sunt conectate si daca sunt mufate corect, si incepe testarea cablurilor, insa nu reuseste sa determine corect tipul, cel mai probabil din cauza atingerilor dintre cabluri, rezultatul fiind de cele mai multe ori gasirea unui tip UNKNOWN de mufare. Pe display sunt afisate mesaje relevante actiunilor.

Concluzii

Proiectul mi s-a parut foarte interesant si educativ. Am facut lucruri pe care nu imi imaginam ca am sa le fac (lipituri & co). Mi-as dori sa continui proiectul, poate chiar sa il iau de la capat, cu experienta erorilor deja facute. Cu exceptia placii de baza, proiectul este facut in mare parte acasa, unde am reusit sa fac lipiturile mai bine cu tool-uri noi.
