Eugen-Andrei IONESCU - Jocul Fall Down
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
O implementare a jocului “Fall Down” aparut pe smartphones pe celebrul display de nokia 3310.
In alegera proiectului am plecat de la ideea de a folosi un display LCD pentru a implementa un joc distractiv , simplist si intuitiv.
Descriere generală

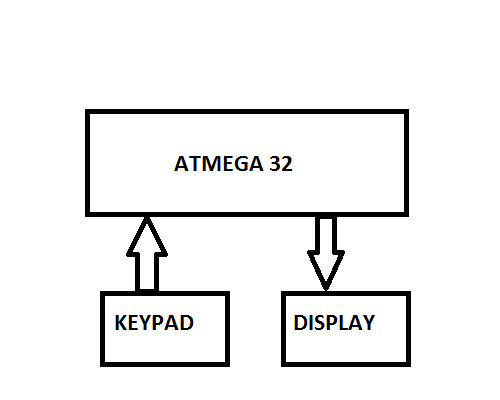

Schema Bloc :
Proiectul este compus din placa de baza cu microcontroller-ul AT Mega 32 si o placa de test aditionala pe care sunt dispuse cele 3 butone pentru conrolul jocului (stanga , dreapta , start ) si display-ul de telefon Nokia 3310 .
Pentru interfata cu butoanele am folosit port-ul C de la micro-controller iar pentru display se foloseste port-ul A .

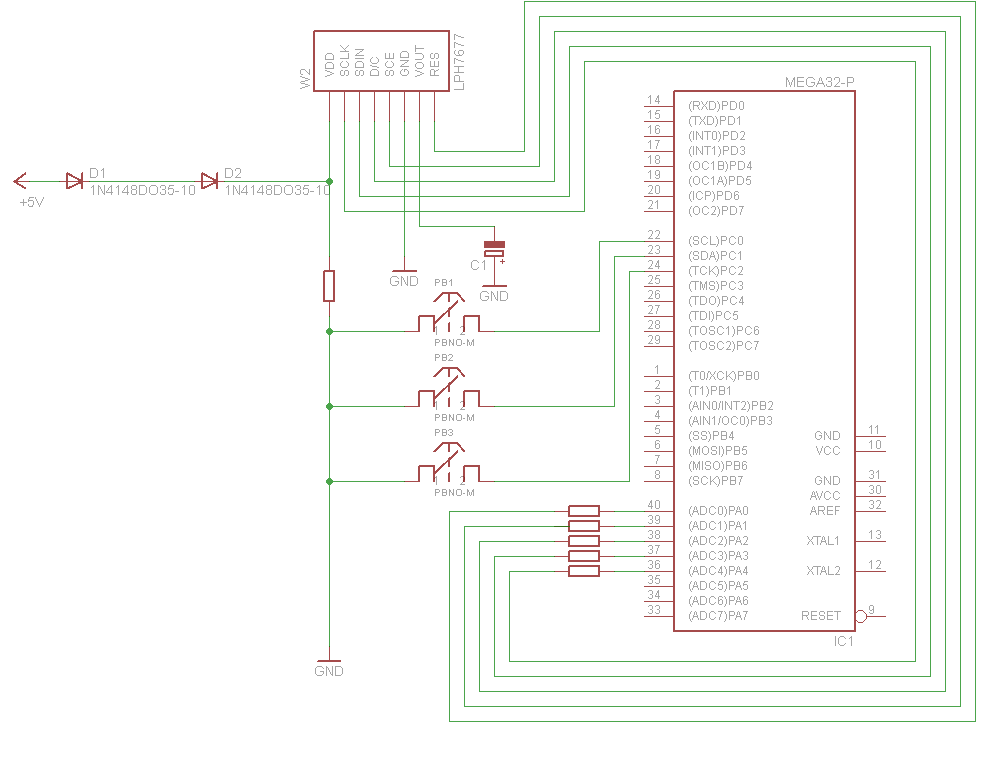

Hardware Design
Lista Componente :
| Nume | De unde am cumparat | Cost/buc | Numar buc | Cost total |
| Placuta test | Syscom | 7 RON | 1 | 7 RON |
| Diode 1N4841 | Syscom | 1.5 RON | 2 | 3 RON |
| Rezistenta 3K3 | Syscom | 0.2 RON | 5 | 1 RON |
| Rezistenta 1K | Syscom | 0.1 RON | 10 | 1 RON |
| Buton | Syscom | 0.5 RON | 3 | 1.5 RON |
| Condensator polarizat | Syscom | 1 RON | 1 | 1 RON |
| display LCD PCD8544 (Nokia 3310) | - | - | - | - |
| Cost total: 14.5 RON | ||||
|---|---|---|---|---|
Software Design
Mediu de dezvoltare :
- WinAVR + Programmer's Notepad
- Eagle
Librarii
- Display driver Nokia 3310
Algoritm
- generate_line()
- formeaza o linie din segemente eliminand un segment aleator
- check_moves()
- verifica daca jucatorul poate sa se deplasze si efectueaza deplasarea
- move_scene_up()
- deplaseaza toate liniile in sus, alaturi de jucator daca acesta sta pe o linie
- tot aici se verifica conditia de terminare a jocului
- draw_scene ()
- deseneaza scena pe display
Rezultate Obţinute
Video :
Concluzii
Download
Cod Sursa : ionescu_eugen_332ca_falldown.zip
Jurnal
[ 25 Aprilie ] - Am lipit diodele , butoanele si pinii pt conectare pe placa de test
[ 5 Mai] - Completat wiki cu schema bloc si scurta descriere
Bibliografie/Resurse
