Bianca-Elena GEORGESCU - Smart UTP Tester
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Smart UTP Tester este un dispozitiv care verifica daca s-a realizat corect sertizarea unui cablu UTP, determinand totodata si tipul cablului(straight-through, crossover, rollover). In cazul in care nu se recunoaste niciunul dintre cele 3 tipuri, aparatul va incerca sa deduca ce tip de cablu s-a vrut a se realiza si va afisa indicatii prin intermediul display-ului si al ledurilor pentru a remedia problema. Am ales acest proiect deoarece face ceva util si nu pare foarte dificil, nici foarte costisitor(fiind primul proiect de acest gen nu as vrea sa dau foarte multi bani pe componente si la sfarsit sa nu-mi iasa nimic).
Descriere generală

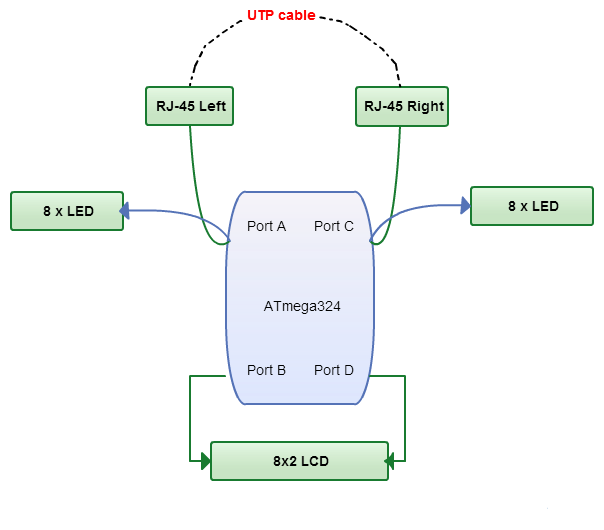

Schema bloc:
Funcţionare: Capetele cablului UTP se introduc in cele doua mufe. Se vor aprinde pe rand led-urile dintr-o parte, iar daca semnalul va fi transmis corect in partea cealalta se vor aprinde pe rand si led-urile corespondente. In functie de cum se vor realiza aceste corespondente intre led-urile din cele doua parti se va afisa tipul cablului pe display sau indicatii cu ce trebuie schimbat in cazul unei sertizari gresite.
Hardware Design
| Nume componentă | Loc cumpărare | Cost bucată | Număr bucăți | Cost total | Observații |
|---|---|---|---|---|---|
LCD 8x2caractere | TME | 15.62 | 1 | 15.62 | http://www.tme.eu/ro/details/rc0802a-e/afisaje-lcd-alfanumerice/raystar-optronics/rc0802a-yhy-esx/# |
LED 3mm | TME | 0.333 | 16 | 5.34 | http://www.tme.eu/ro/details/l-934sgc/led-uri-tht-3mm/kingbright-electronic/# |
Rezistenţă 150 ohmi | Conectica | 0.03 | 16 | 0.48 | |
Plăcuţă test | RoboFun | 12 | 1 | 12 |
In plus: 2 mufe RJ-45 si fire cablu UTP (le aveam deja)

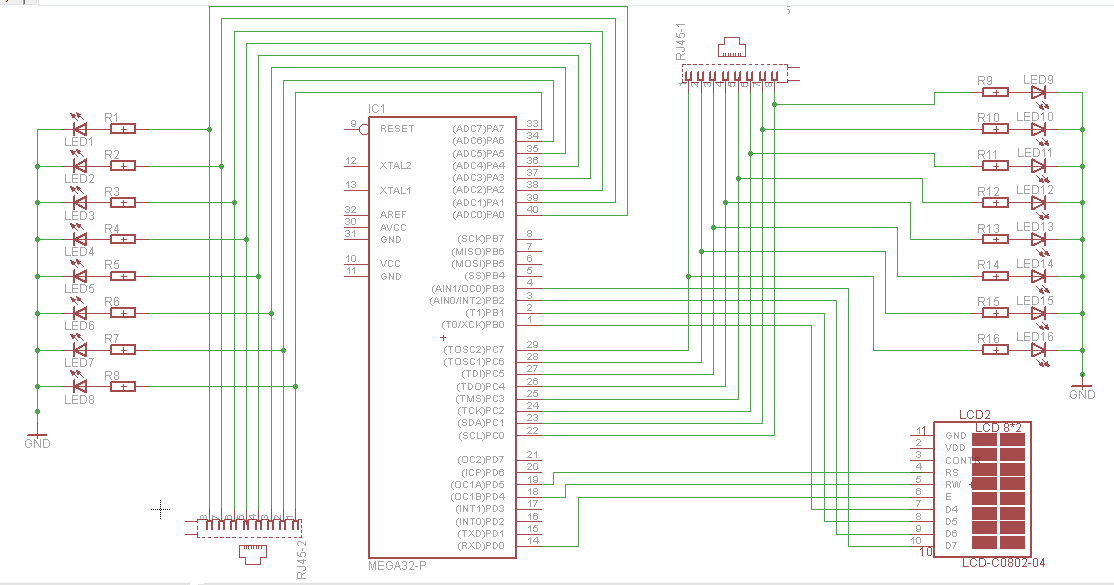

Schema electrica Eagle:
Software Design
- mediu de dezvoltare (if any) (e.g. AVR Studio, CodeVisionAVR)
- librării şi surse 3rd-party (e.g. Procyon AVRlib)
- algoritmi şi structuri pe care plănuiţi să le implementaţi
- (etapa 3) surse şi funcţii implementate
Rezultate Obţinute

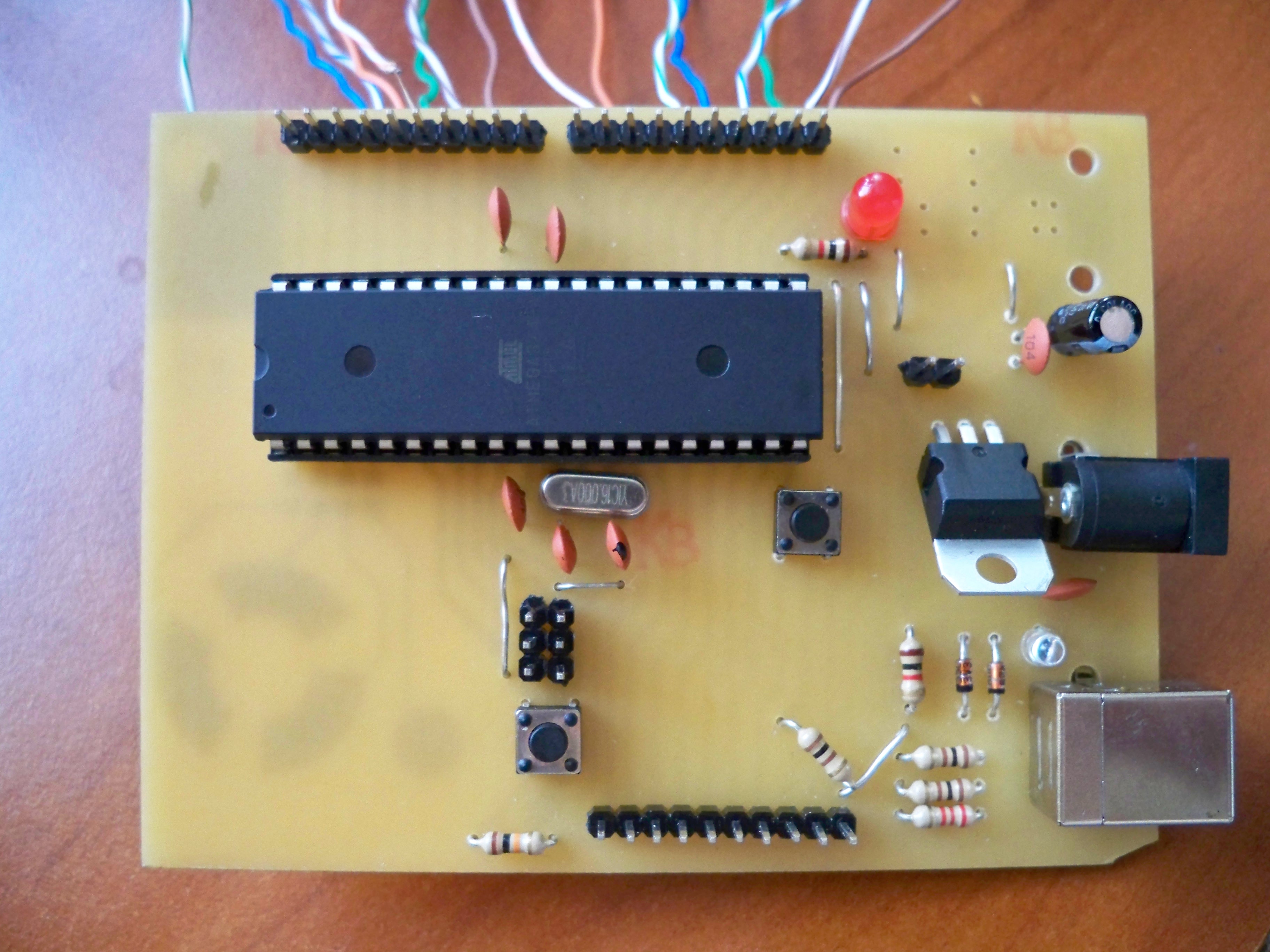

Placuta Etapa 1

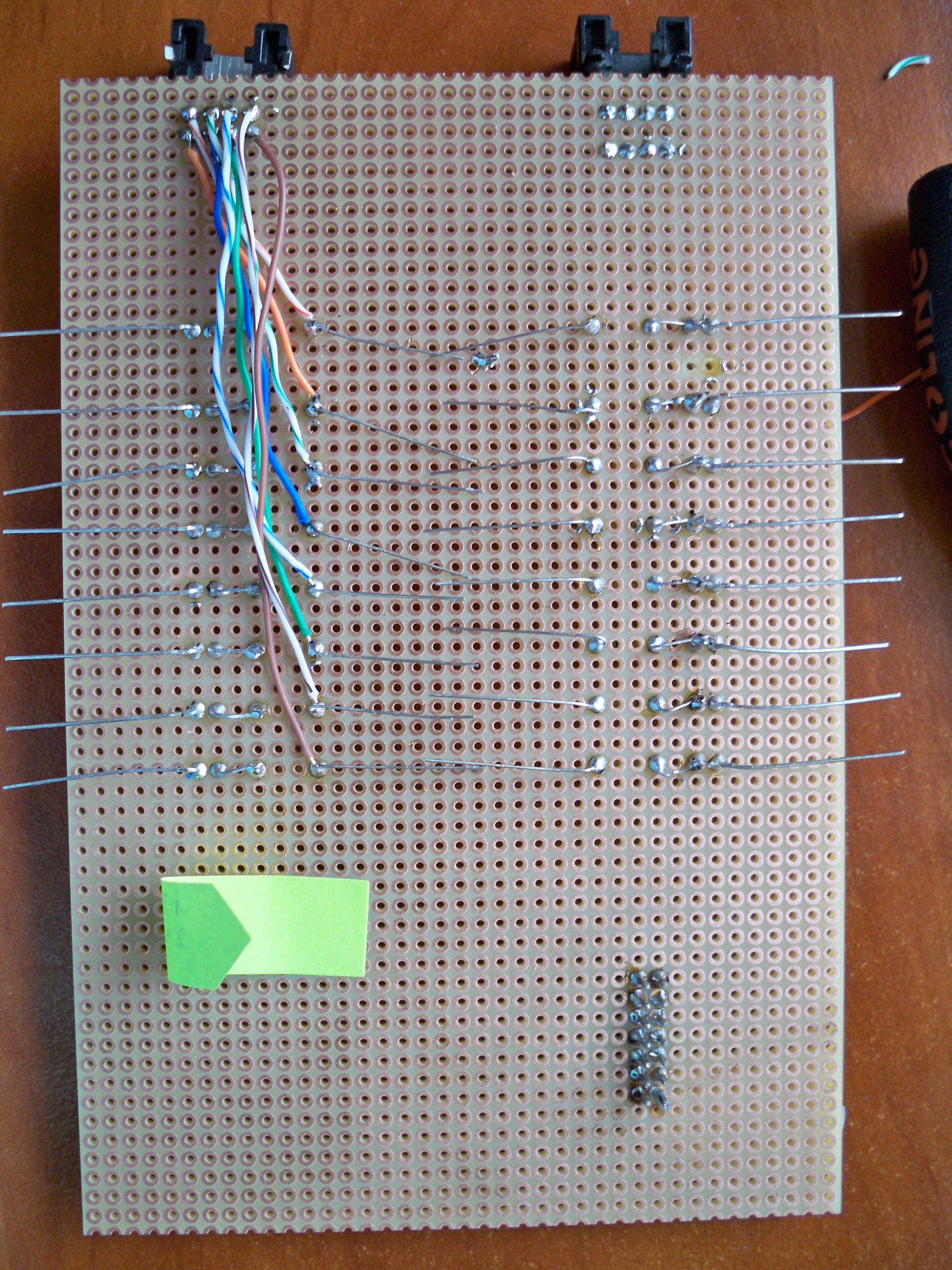

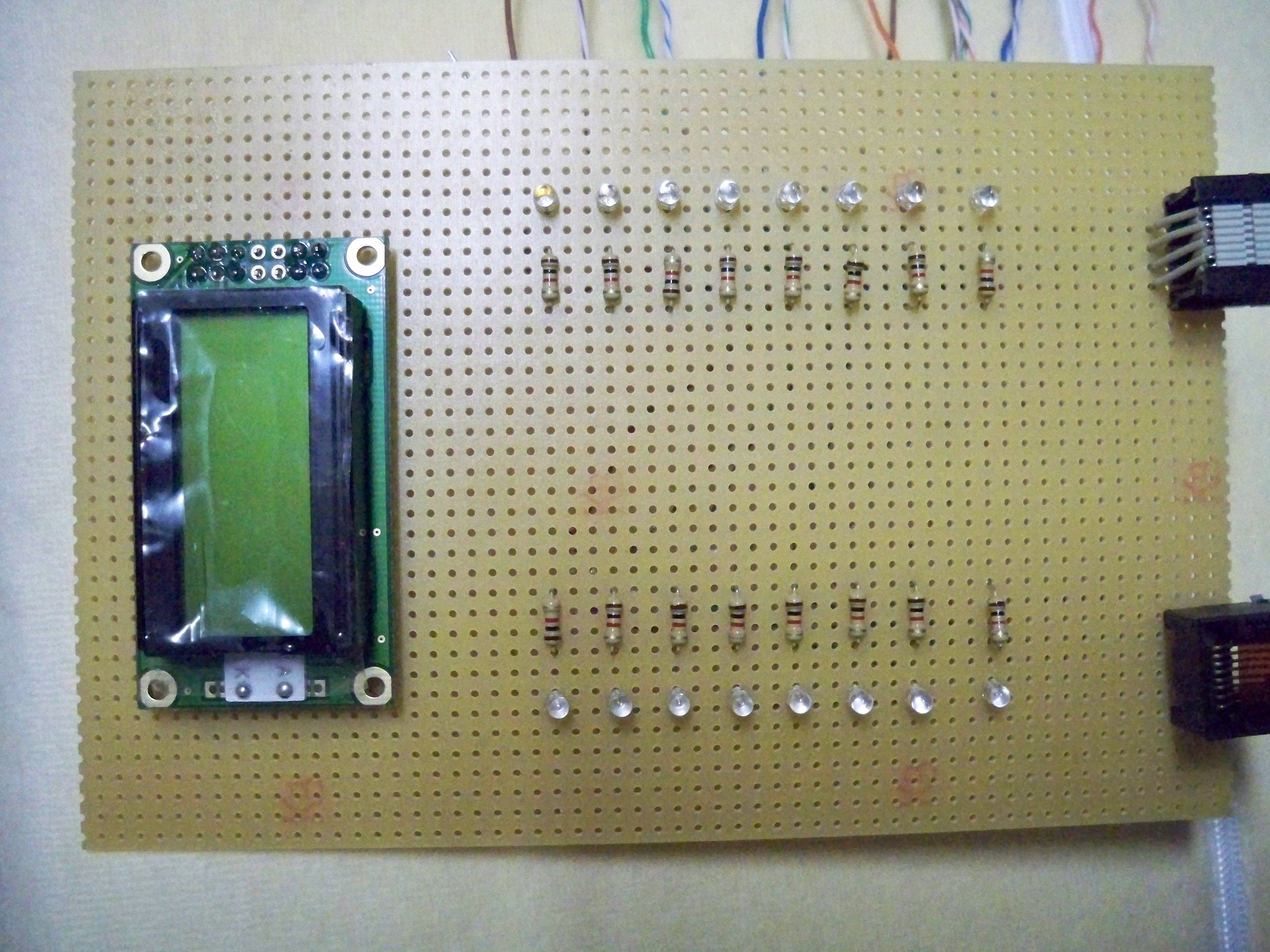

Etape lipire
Concluzii

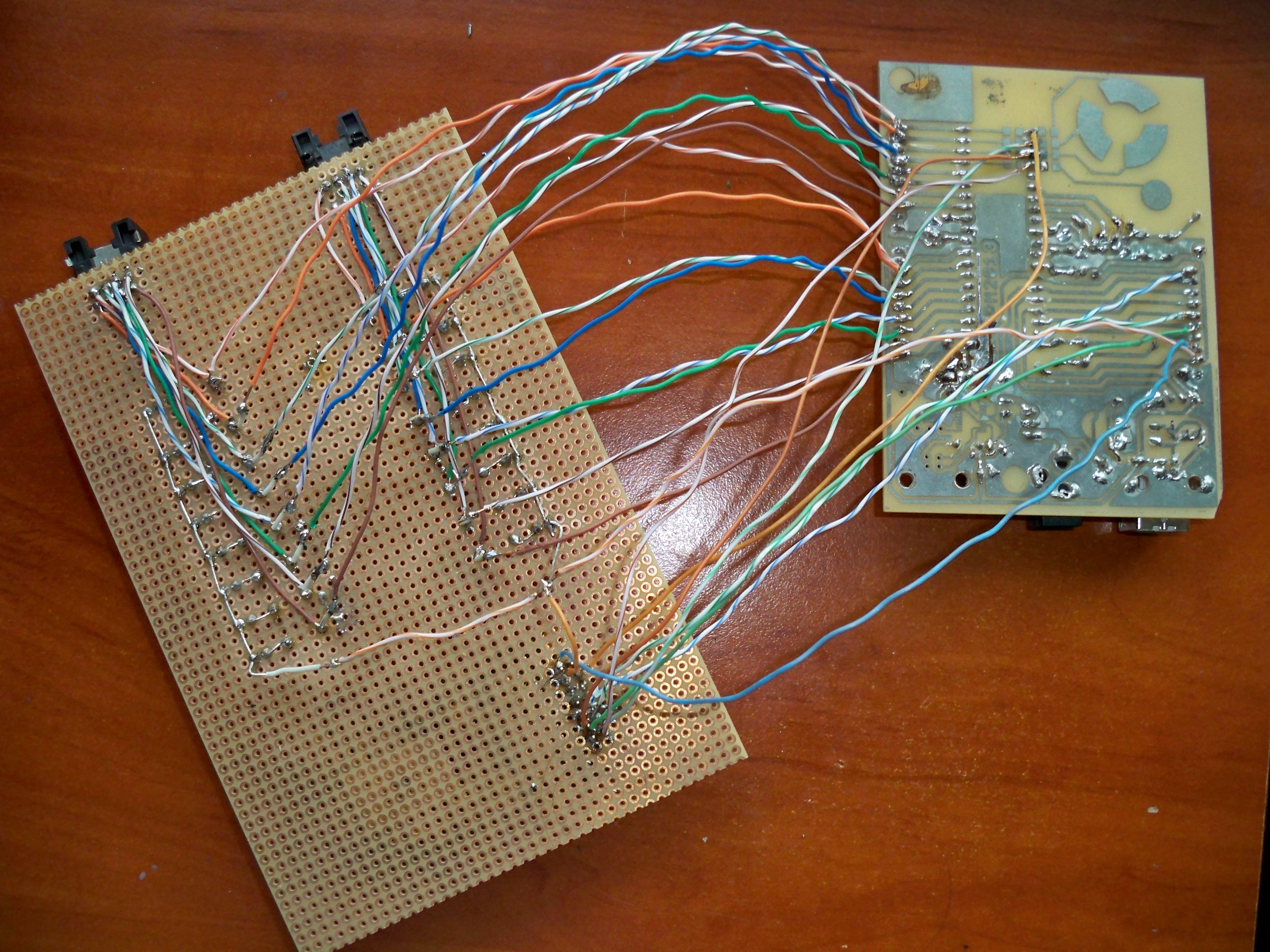

Deoarece m-am apucat destul de tarziu de etapa finala nu am reusit sa indeplinesc ce mi-am propus. Am fost destul de neinspirata sa aleg sa fac legatura intre cele doua placute folosind fire dintr-un cablu UTP: sunt mult prea rigide si sar foarte repede…am incercat in fel si chip sa le fac sa stea, dar mai mult m-am ales cu niste degete arse. Era insa destul de tarziu sa recurg la o alta metoda deoarece trebuia sa desfac cam tot de pe placuta si sa o iau de la zero.
