Ceas deșteptător cu termometru.

Proiectul are ca scop crearea unui gadget util, pe care o să-l folosesc. Ceasul va fi dotat cu un afisaj led alfanumeric, care va arăta mereu ora și temperatura care este citită de la termometrul digital. Prin intermediul celor 4 butoane, utilizatorul va avea posibilitatea să navigheze prin meniu si sa seteze ora si alarma. Melodia pentru alarma va fi integrata in codul programului (lipsa SD-card-ului nu-mi permite sa aleg melodii), iar volumul alarmei va fi unul destul de mare, ca să-i trezească și pe cei mai somnoroși :)

Pentru a face proiectul cât mai compact și pentru a evita o mulțime de fire, am proiectat o forma de timp sandwitch, cu placuta de test peste pacuța de baza care conține controller-ul.

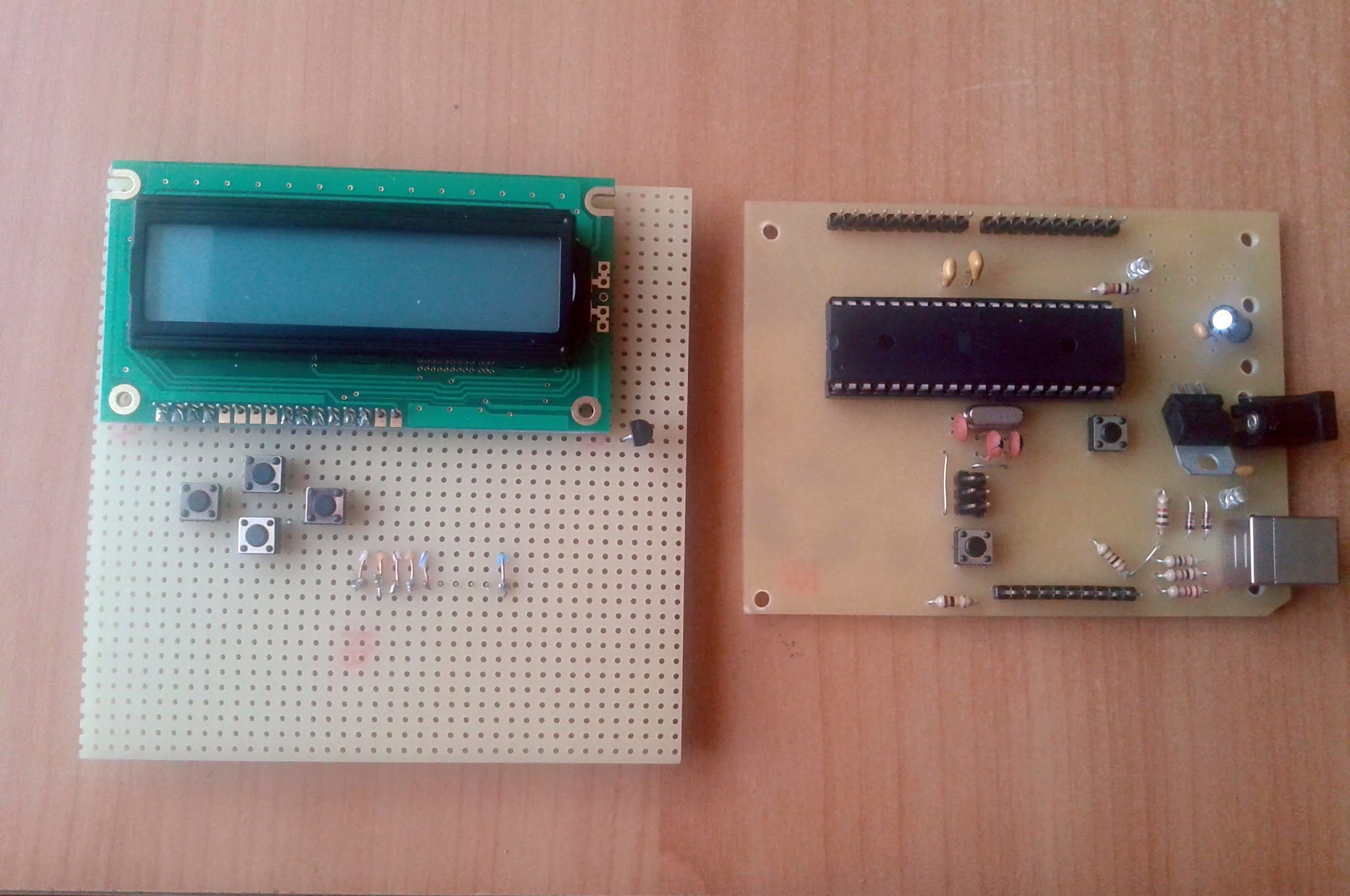

Cele 2 placi arată în modul următor:

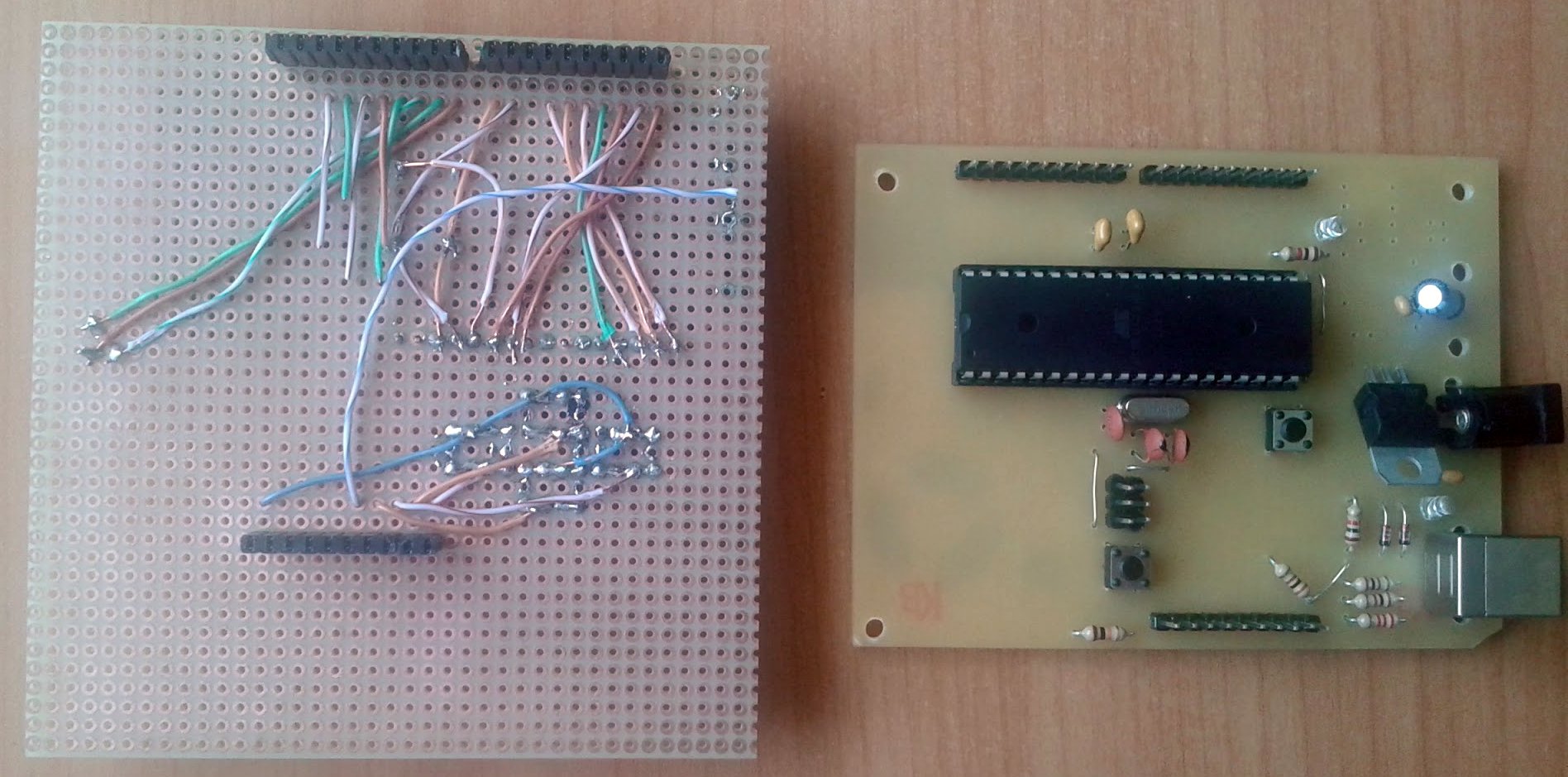

Toate firele de de pe placa de test vor fi ascunse si practic invizibile:

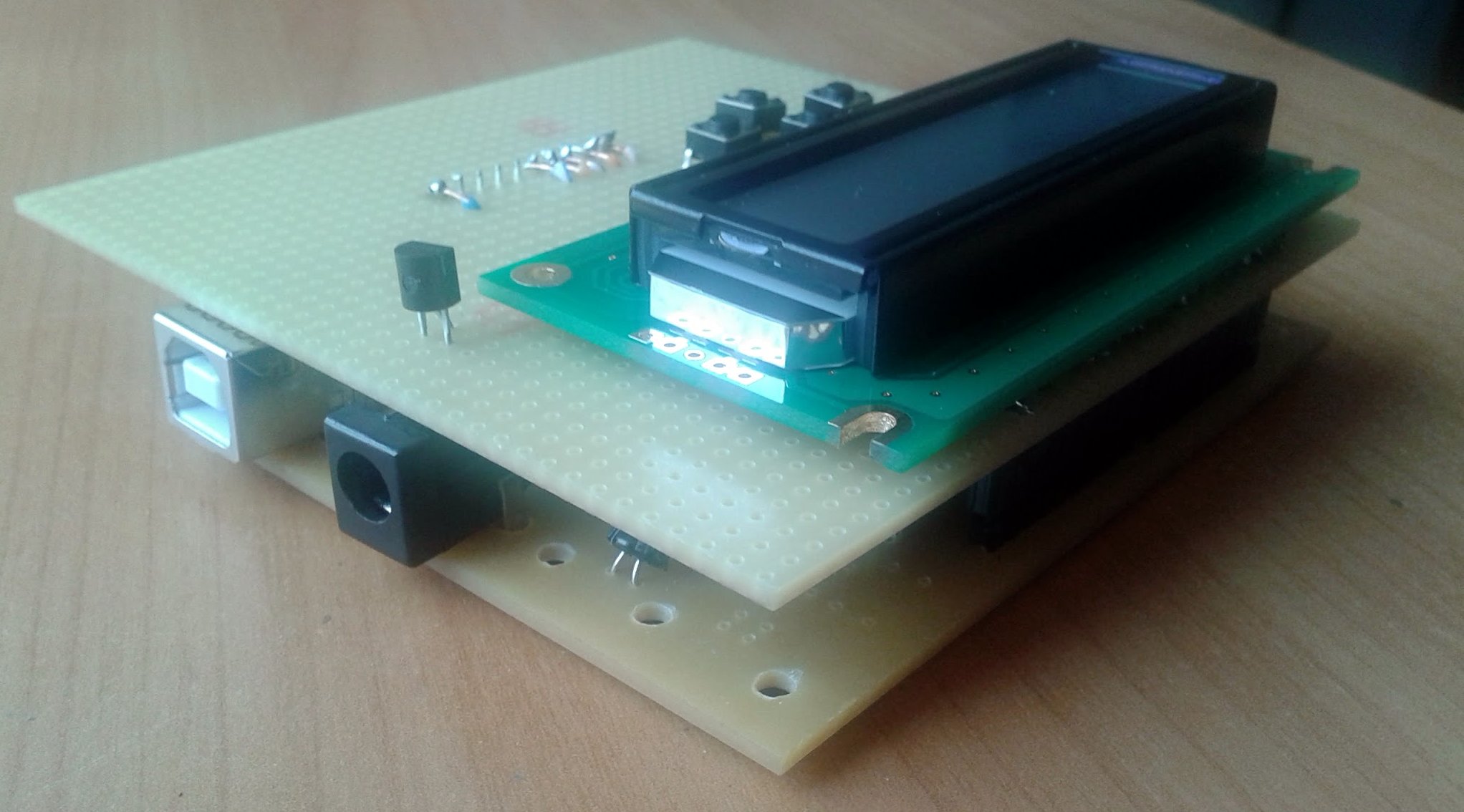

Pentru fi placa de test peste placa de baza am montat pini mama, astfel se asigură o construcție solidă. Placa de test este putin mai mare decât placuta initiala, optional se poate de tăiat deoarce toate componente nu vor depași marginile placii de baza.

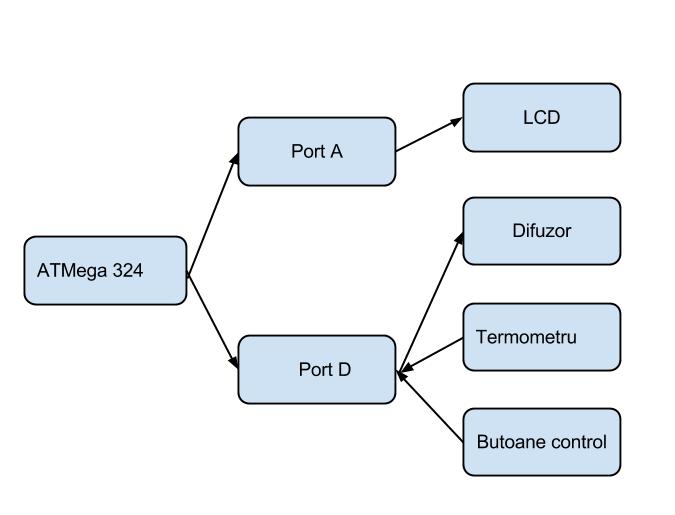

Distributie pini:

• Port A sunt pinii care vor controla LCD-ul.
• Port C sunt pinii care controlează termometrul și difuzorul
• Port D sunt pinii dedicați pentru cele 4 butoane de control.

Lista de componete adiționale(înafară de pachetul de baza care a costat 45 Roni)

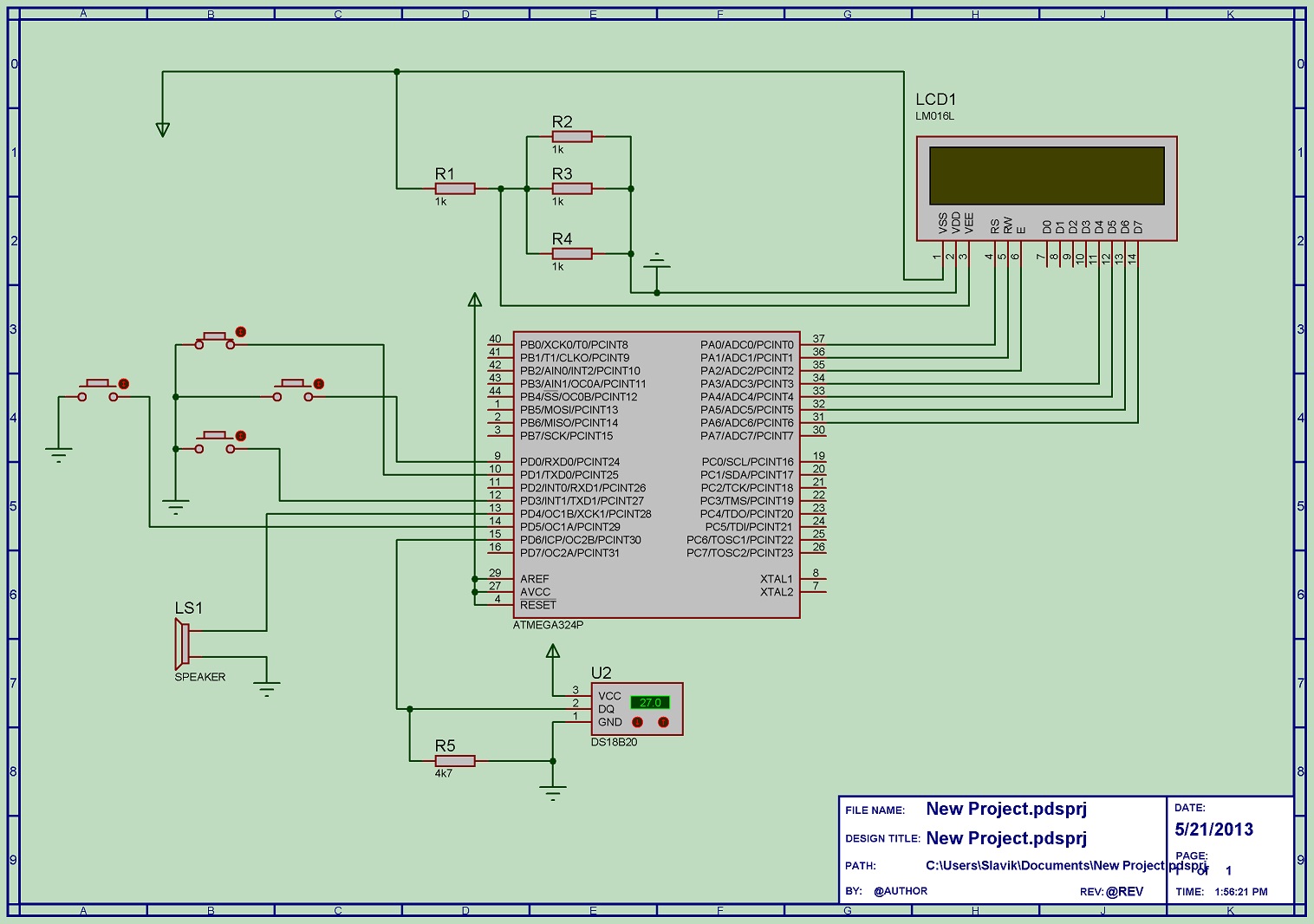

Schema hardware și pinii conectați:

Pentru a scrie codul proiectului am folosit WinAvr. Programmer's Notepad era integrat și configurat cu target-urile corespunzătoare pentru make: All și Clean

Codul este structurat în 4 părți:

• lcd.h/lcd.c - codul destinat pentru interfața cu LCD-ul RayStar R1602A

/* Initializare modul LCD. Trebuie apelata inainte de a se face orice operatie cu LCD-ul */
void LCD_init();

/* Trimite o instructiune catre lcd (vezi datasheet) */
void LCD_writeInstruction(unsigned char _instruction);

/** Scrie o instructiune fara a verifica busy-flag-ul, folosit la initializare pentru instructiunile
 *  pentru care nu se poate verifica BF
 **/

void LCD_writeInstruction_no_busy(unsigned char _instruction);

/* Trimite date catre LCD pentru afisare	*/
void LCD_writeData(unsigned char _data);

/* Trimite un byte catre LCD la modul general (nu conteaza daca e instructiune sau date) */
void LCD_write(unsigned char _byte);

/* Asteptam pana cand lcd-ul devine disponibil pt o noua comanda	*/
void LCD_waitNotBusy();

/* Asteapta un numar de cicli de ceas	*/
void LCD_waitInstructions(unsigned char _instructions);

/* Afiseaza imformatia pe LCD (doar 1 linie, primele 16 caractere)	*/
void LCD_print(char* _msg);

/* Afiseaza imformatia pe LCD (mai multe caractere, poate trece pe alta linie)	*/
void LCD_printn(char* _msg, uint8_t n);

• ds18b20.h/ds18b20.c - codul pentru interfața de citire a temperaturii de pe termometrul digital DS18b20+

uint8_t therm_reset();

void therm_write_bit(uint8_t bit);

uint8_t therm_read_bit(void);

uint8_t therm_read_byte(void);

void therm_read_temperature(int8_t *digit_part,  uint16_t *decimal_part);

• display.h/display.c - formatarea meniurilor pentru afisare pe display

void display_data(int8_t state, int8_t hours, int8_t minutes, int8_t seconds,
				  int8_t alarm_h, int8_t alarm_m, int8_t alarm_on,
				  int8_t digit, uint16_t decimal);

/**
 * Afiseaza ora, alarma si temperatura
 */
void display_state0(int8_t hours, int8_t minutes, int8_t seconds,
				  int8_t alarm_h, int8_t alarm_m, int8_t alarm_on,
				  int8_t digit, uint16_t decimal);

/**

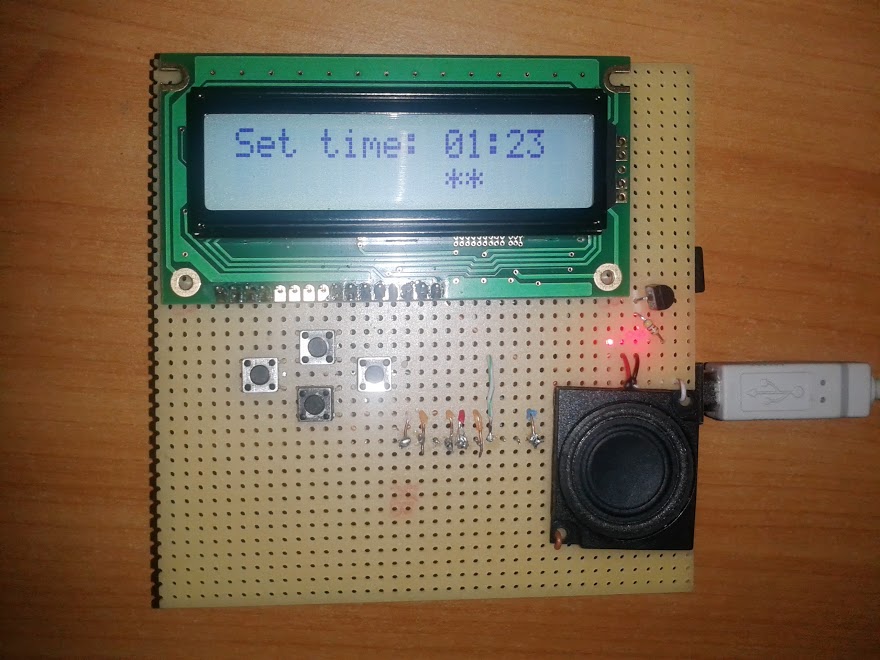

 * Afiseaza meniul de setare al orei - setare ora
 */
void display_state1(int8_t hours, int8_t minutes);

/**
 * Afiseaza meniul de setare al orei - setare minute
 */
void display_state2(int8_t hours, int8_t minutes);

/**

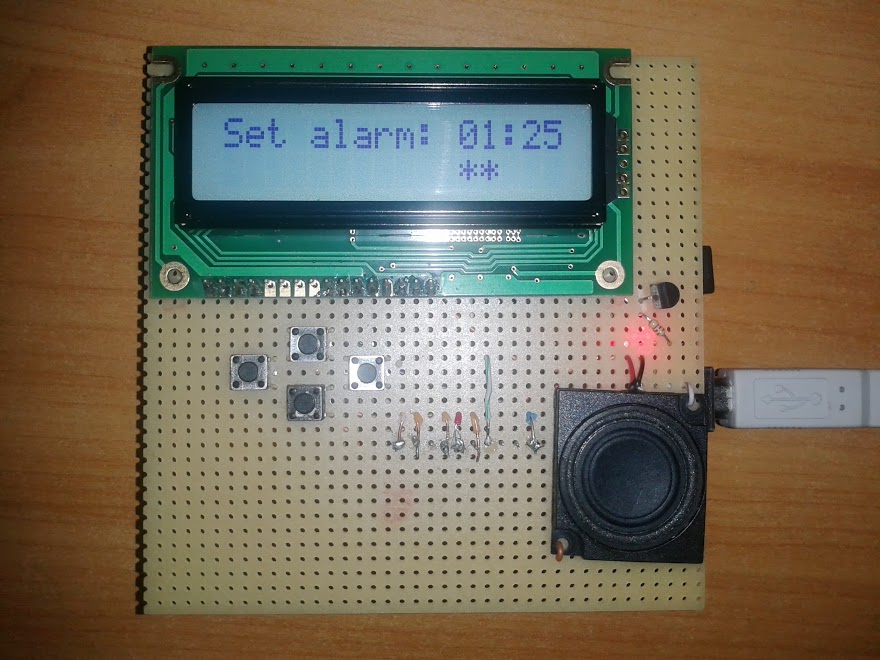

 * Afiseaza meniul setare alarma - ora alarma
 */
void display_state3(int8_t alarm_h, int8_t alarm_m);

/**
 * Afiseaza meniul setare alarma - minute alarma
 */
void display_state4(int8_t alarm_h, int8_t alarm_m);

/**

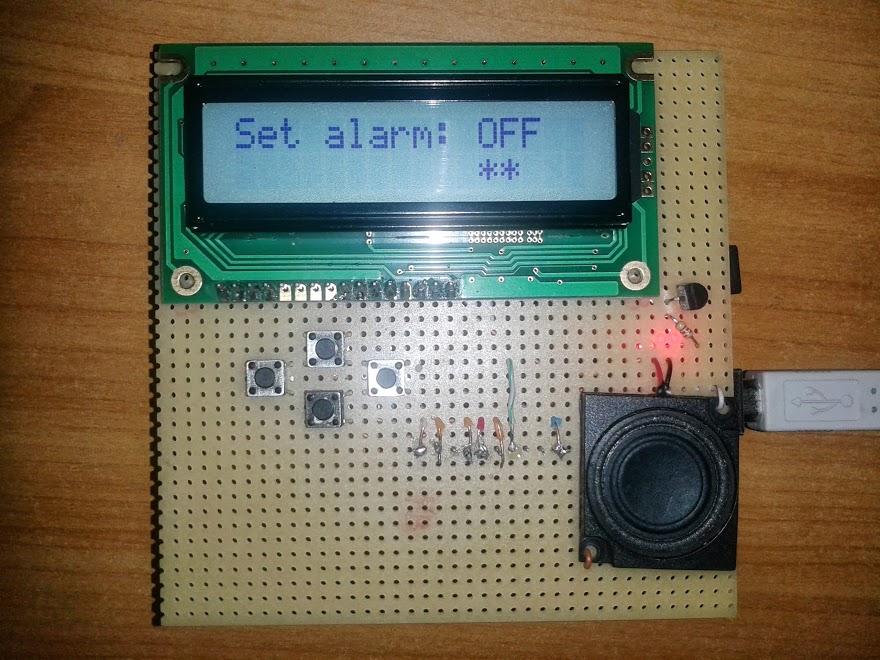

 * Afiseaza meniul setare alarma - activare/dezactivare
 */
void display_state5(int8_t alarm_on);

• main.c - întreruperile/ butoanele

În urma realizării proiectului am obținut un ceas deșteptător cu termometru. Mai util este termometrul care îmi spune că sunt +30 grade în cameră :)

Proiectul a fost greu de implementat însă a fost destul de interesant.

• Experiență mai bogată în interacțiunile hardware/software, nu doar exerciții pe hardware care deja era făcut să meargă (exerciții lab)
• Implementare după datasheet-uri
• Mai mult fludor în plămâni decât pe plăcuță :)

Codul sursă poate di descărcat de aici:

pm_clock_termo.zip

• 25-04-2013 - Lipit LCD-ul si butoanele. LCD-ul nu functioneaza
• 16-05-2013 - Lipit difuzor si termometru. LCD-ul functioneaza
• 18-05-2013 - Codul pentru termometru mi-a ars tot port C
• 20-05-2013 - Proiectul este gata și functionează
• 21-05-2013 = Mutat termometrul mai departe de componentele care degajă căldură

rc1602a-ghw-csx.pdf

DS18B20.pdf
