Floarea-Eugenia PÂRVULESCU - LedCube(4x4x4)
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Proiectul LedCube consta in realizarea unui cub de leduri 4x4x4. Este menit sa redea diverse efecte si animatii 3D. Mi-a starnit interesul in urma vizualizarii proiectelor din anii precedenti dar si a unor clipuri pe Youtube. In ceea ce priveste utilitatea sa, mentionez acumularea de cunostiinte in materie de electronica. De asemenea, dupa finalizarea sa, va putea fi utiizat ca obiect de decor.
Descriere generală

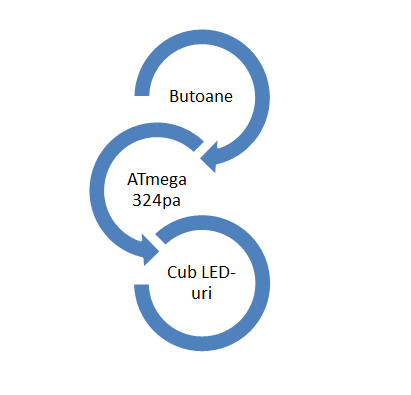

Schema Bloc
Hardware Design

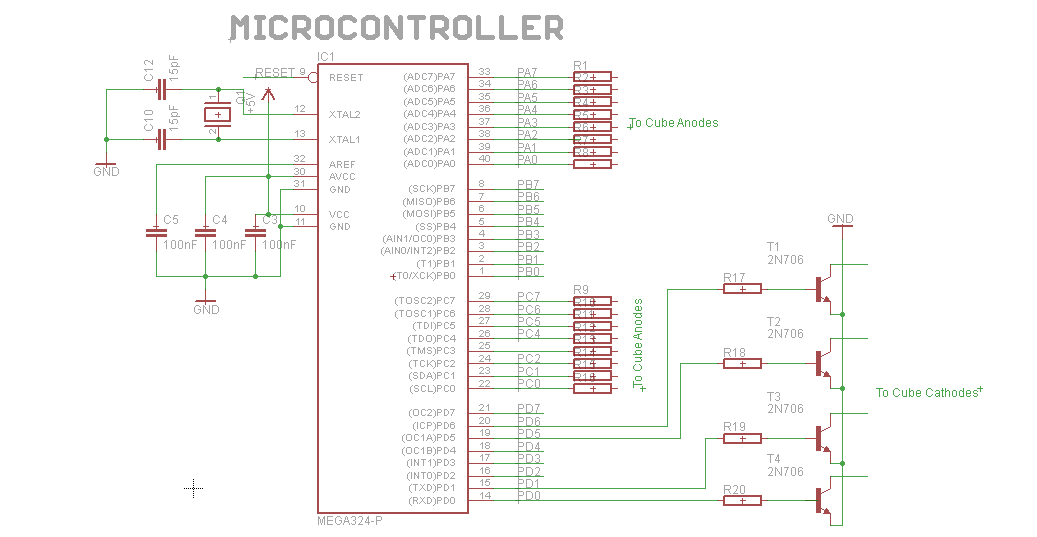

Schema Electrica

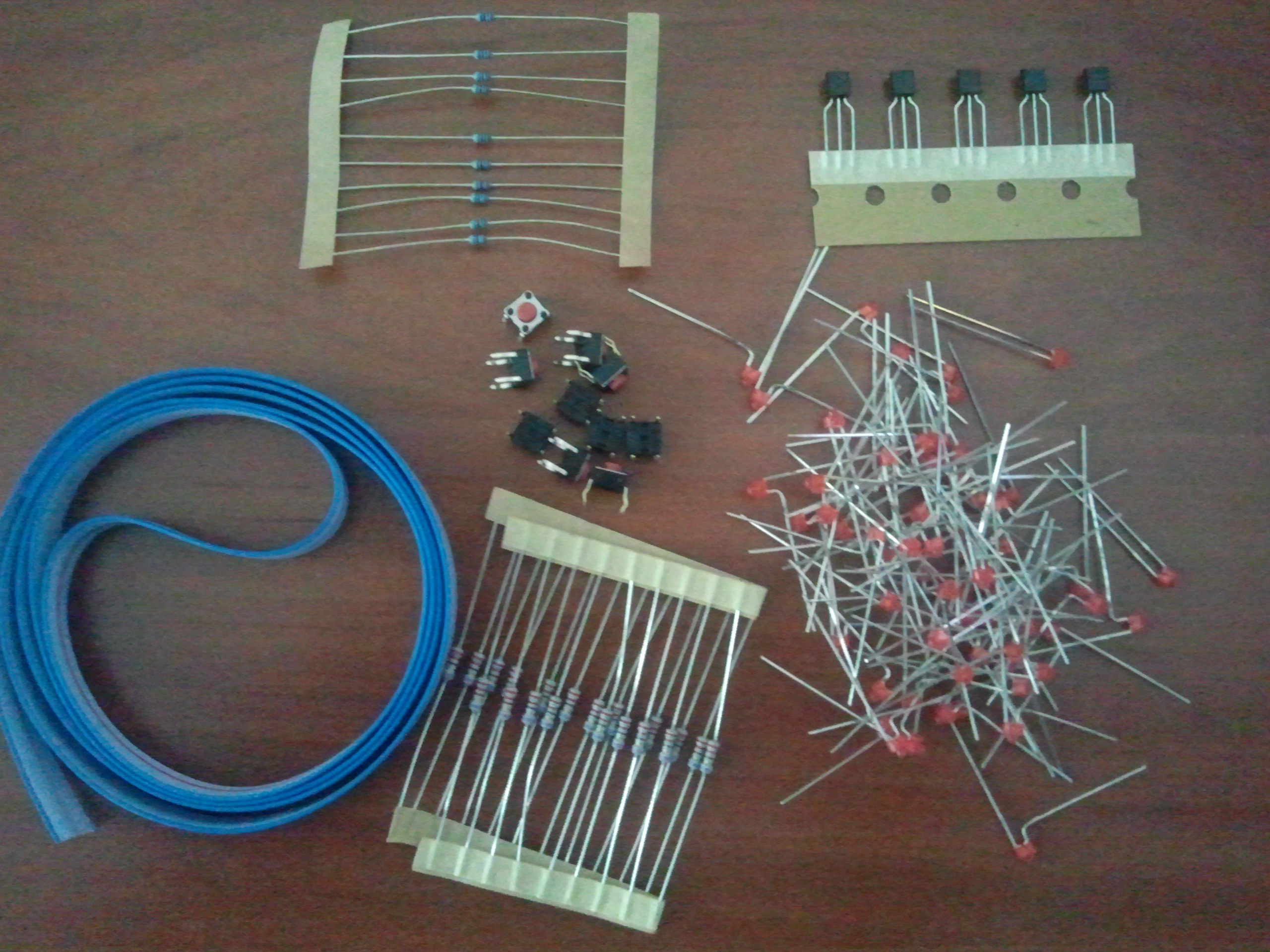

Costuri
| <fc #008080>NUME COMPONENTA</fc> | <fc #008080>COST PER BUCATA</fc> | <fc #008080>NR BUCATI</fc> | <fc #008080>COST TOTAL PER BUCATI</fc> | <fc #008080>MAGAZIN</fc> |
|---|---|---|---|---|
| Leduri | 0.16 | 64 | 10.24 | Farnell |
| Tranzistoare | 0.63 | 4 | 2.52 | Farnell |
| Rezistente 220 ohmi | 0.37 | 16 | 5.92 | Farnell |
| Rezistente 2k2 ohmi | 0.16 | 4 | 0.64 | Farnell |
| Butoane | 0.67 | 6 | 4.02 | Farnell |
| Cost Total | 24 | |||
Software Design
Am utilizat:
- Programmer's Notepad
- WinAVR
Am creat efecte prin aprindere/stingere de leduri din cub cu un anumit delay.
Rezultate Obţinute
Asa am inceput
:
Si pas cu pas
… :

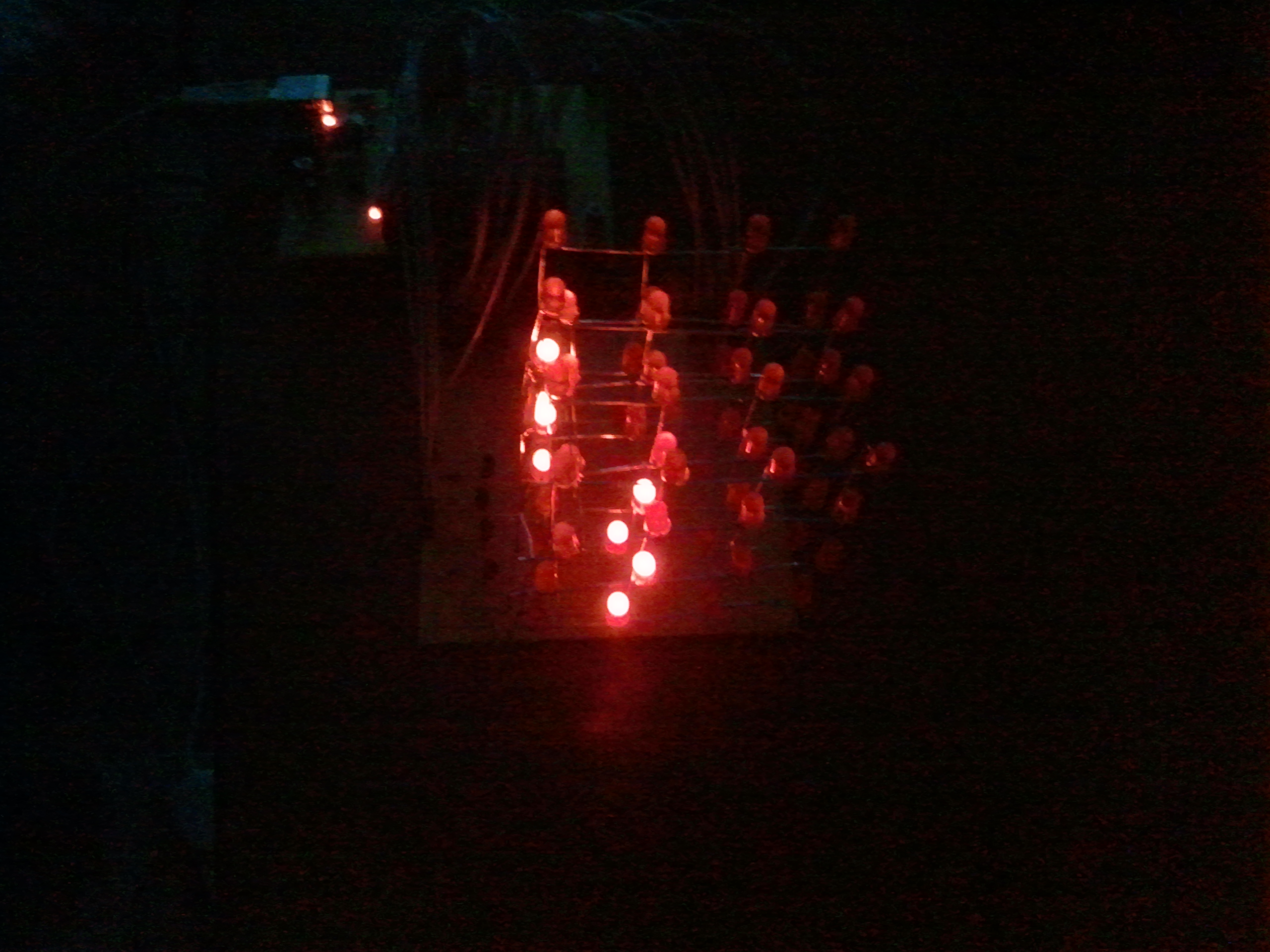

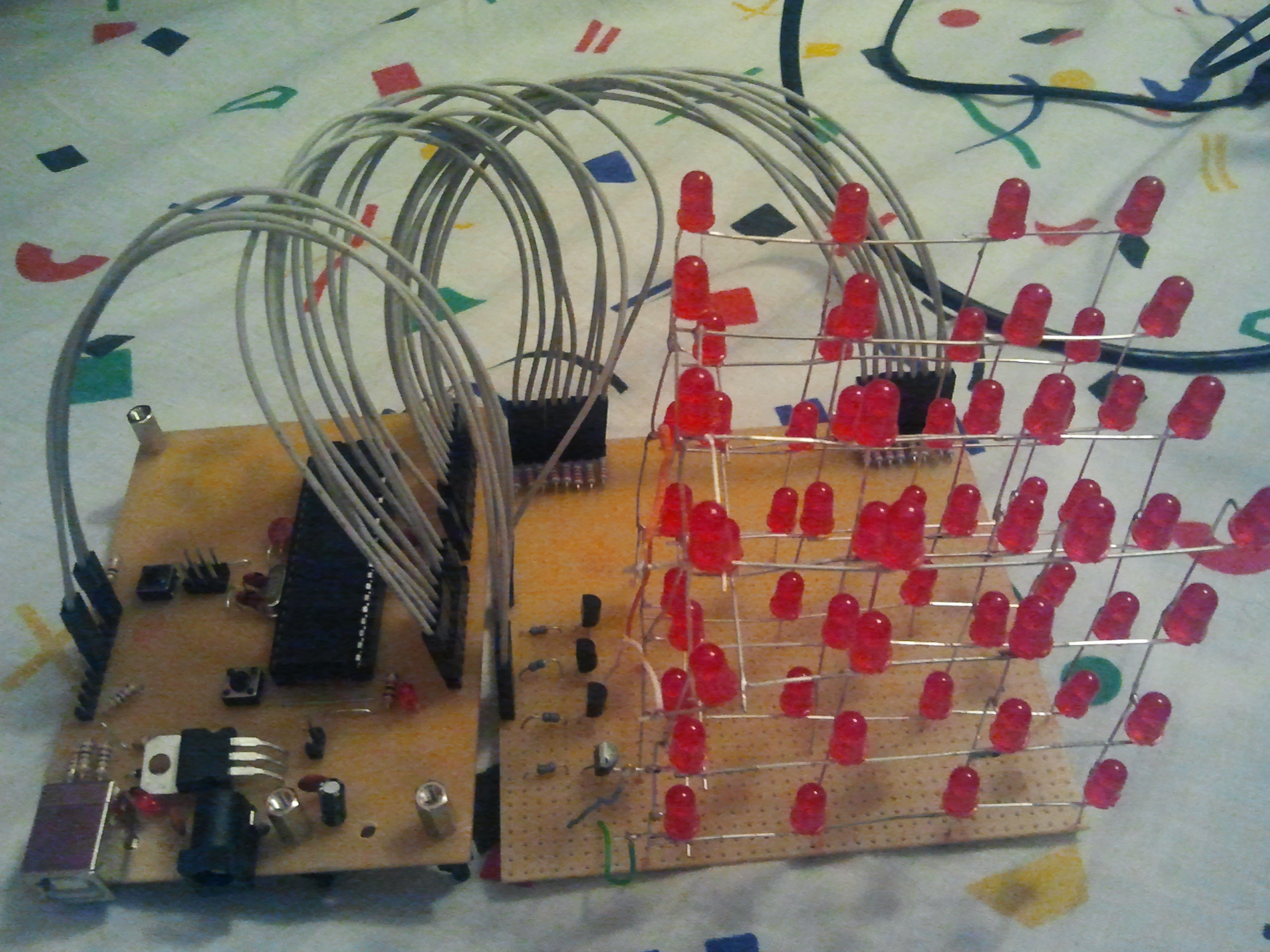

S-a ajuns la
:
Concluzii
LedCube este un proiect care necesita multa rabdare in special pentru lipirea nivelurilor intre ele. De teama ca vreun led s-ar fi putut arde in procesul de lipire, am verificat ledurile dupa lipirea fiecarui nivel(cu un cablu USB).
A fost un proiect interesant si sunt fericita ca am reusit sa-l duc la capat.
Download
Video jocuri lumini: video_animatii_ledcube.zip
Schema electrica: schema.zip
Cod sursa: eugenia_parvulescu_cod_sursa.zip
Jurnal
23 mai - am scris codul, cod care din fericire a si functionat si din care a rezultat un joc de lumini foarte dragut

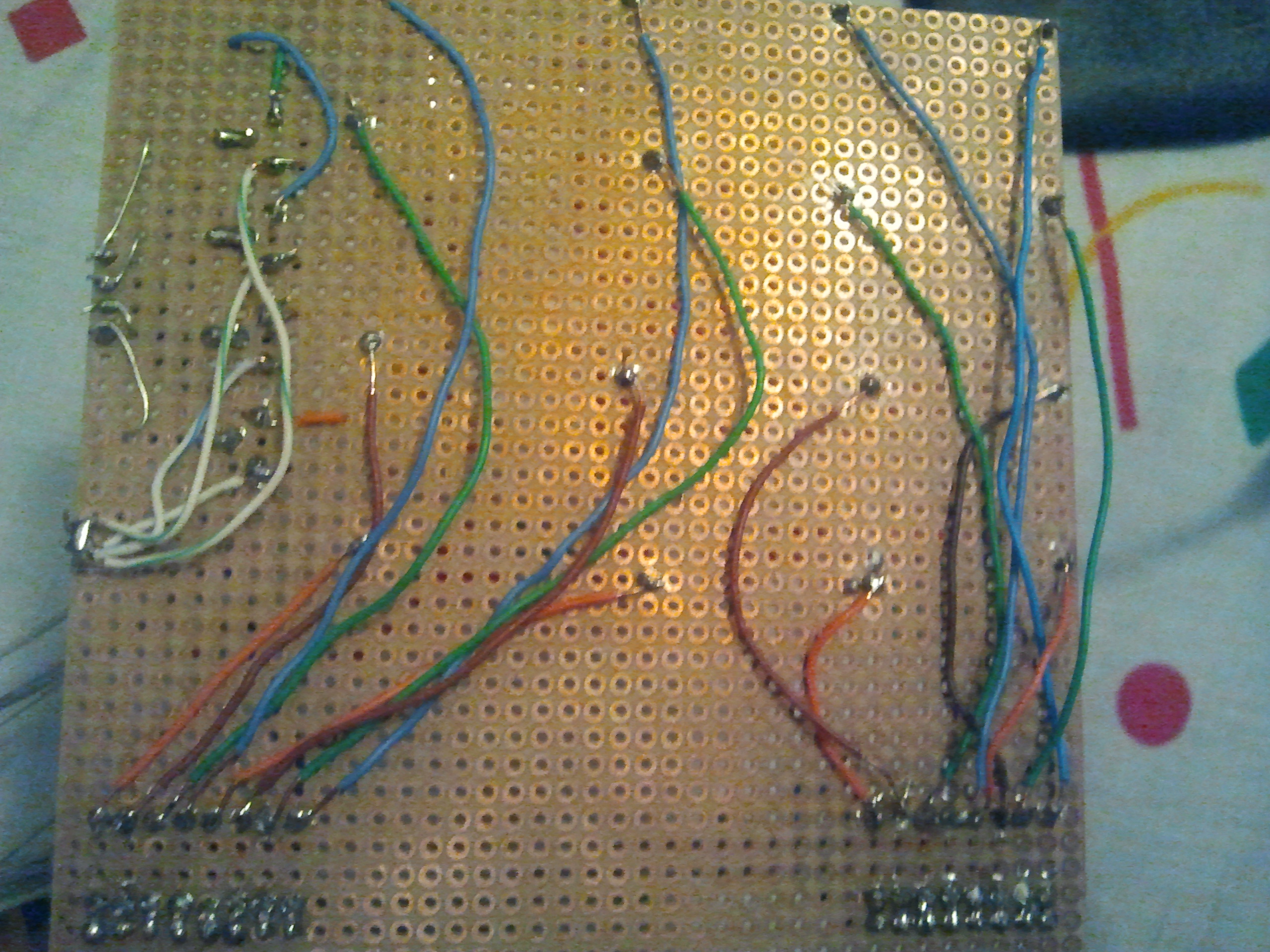

22 mai - am lipit cubul de leduri, tranzistoarele si rezistentele pe placa, apoi am facut conexiunile intre placute

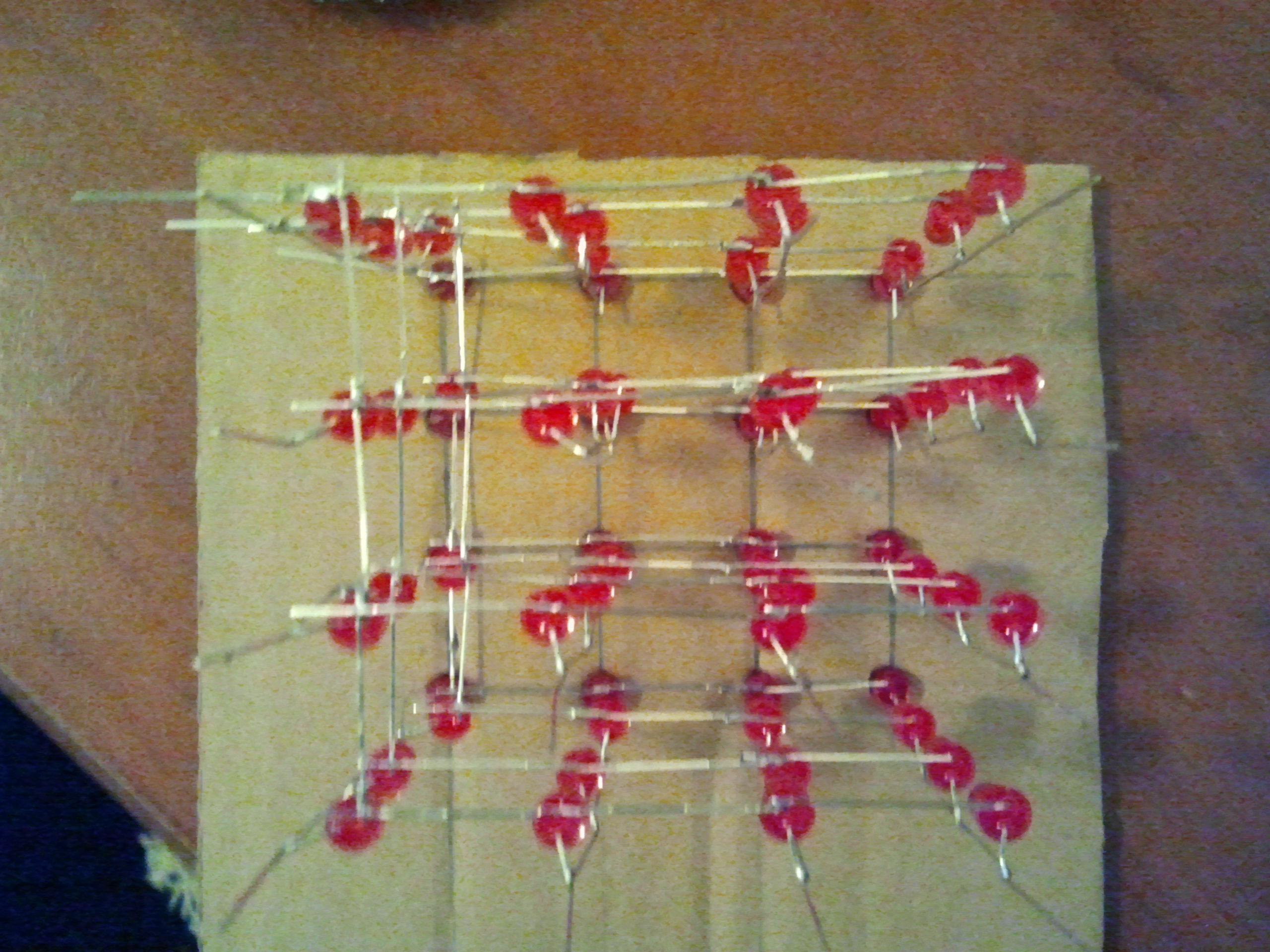

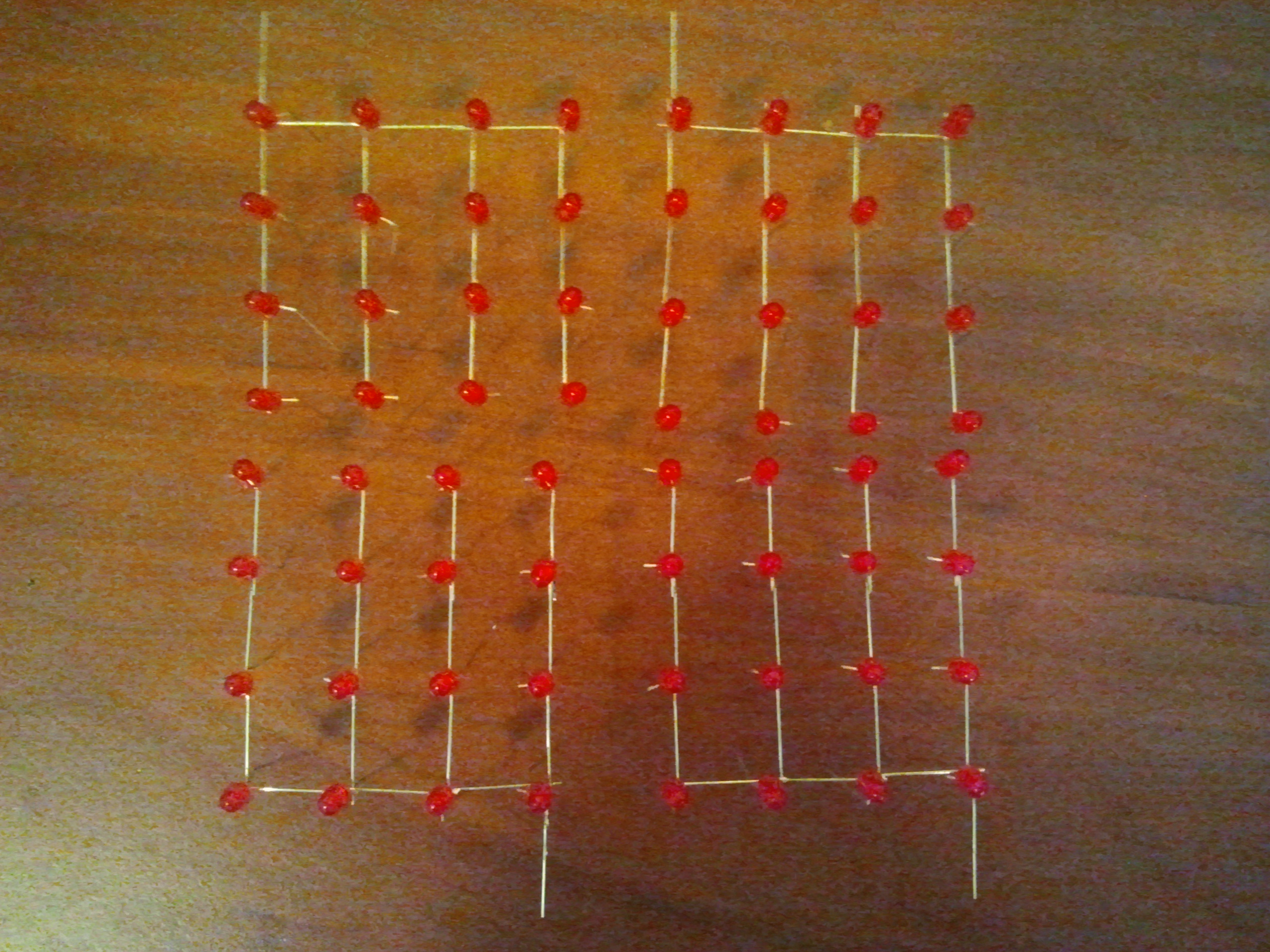

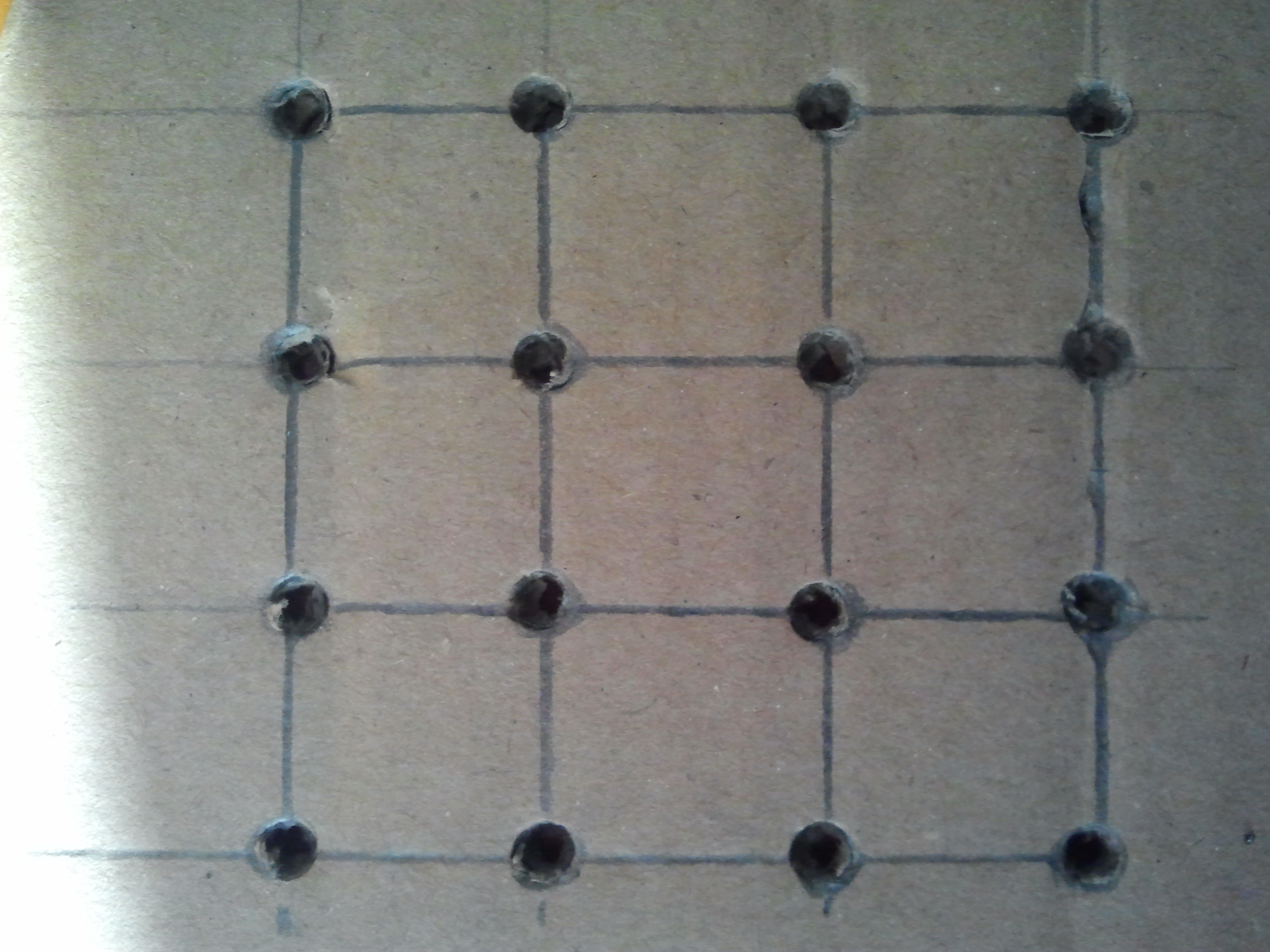

19 mai - am facut mulajul, am lipit fiecare nivel si apoi am lipit nivelurile intre ele + schema in Eagle

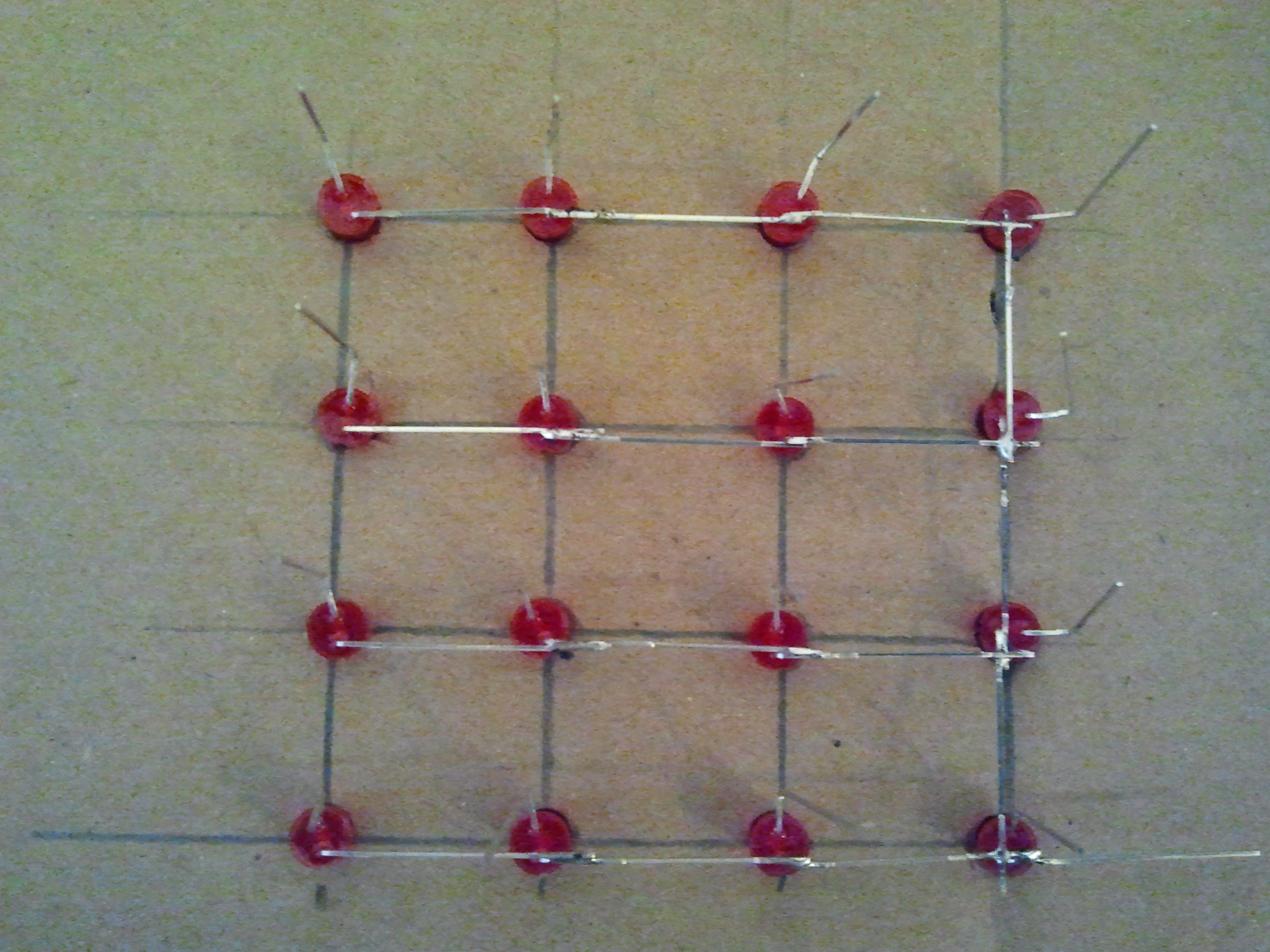

16 mai - am indoit ledurile corespunzator (catodurile(-) pe orizontala si anodurile(+) le-am indoit putin cu o penseta pentru a se lipi corect de nivelul inferior lui - dupa cum se observa si din poze)
25 apilie - am verificat pinii microcontroller-ului si i-am notat pe cei liberi
