Se poate folosi ca un instrument de masurare a intensitatii sonore (semnal analog) a unei melodii. Aceste vumetre au multe utilizari mai ales in industria audio. Un statie audio profesionala are LED-uri pentru fiecare canal de input pentru a semnala intensitatea sunetului.

Initial vroiam sa fac ceva mai complex: intensitatea sunetului pe frecvente, folosind o matrice de LED-uri (pe frecvente, de exemplu, de: 70, 320, 600, 1K, 3K, 6K, 12K).

Ideea in spate este deja folosita in industrie audio si nu numai.

Pentru realizarea proiectului sunt nevoie de următoarele piese:

* 5 LED-uri (aceeasi culoare, pot fi si mai mult de 5)

* 1 rezistenta de 1K

* 2 condensatoare de 100uF

* 1 Jack 3.5mm

Pentru a citi inputul care imi vine dintr-un jack va trebui sa convertesc semnalul analog intr-unul digital folosind un convertor analog-digital (ADC). Deci m-am folosit de laboratorul 3.

Semnalul analog care va veni prin jackul de 3.5mm vine de la orice dispozitiv care reda sunet la output (laptop, player mp3, etc).

Fiecare LED are cate o rezistenta de 1kOhm pentru a nu trece prea mult curent prin ele. Trebuie ajustate sa iasa 0.6V stiind ca pe un pin ies 5V. Am folosit toti pinii de pe PORTA si PORTC.

Jack-ul de 3.5m are 2 pini pentru iesirile stanga si dreapta, pe care i-am conectat la cele doua canale ale timer-ului 1 (OC1A si OC1B din PORTD). Condensatoarele sunt acolo findca vrem doar componenta variabila a semnalului.

Din păcate nu ma avut cum să fac partea fizică a proiecutlui (construit placuta proprie) si nu am cum sa testez vre-un cod

Ca idee: ma foloseam de laboratorul 3 si incepeam de-acolo. Semnalul analog din jack intra in ADC-ul microcontrollerului poate a fi transformat in semnal digital care imi spunea intensitatea curentului care trecea prin jack (si automat intensitatea sunetului).

Cumpărați piesele cu 3-4 săptămâni înaintea ultimei săptămâni :), s-ar putea sa nu le aibe pe toate la magazin(e).

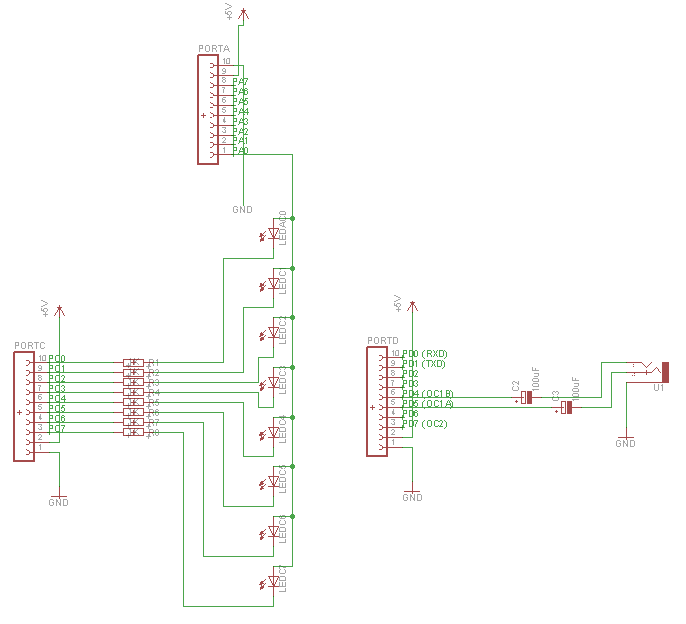

Schema in EAGLE
