Scopul acestui proiect este observarea evolutiei in timp a temperaturii si a intensitatii luminii dintr-un mediu. Initial, m-am gandit sa fac un termometru digital, masurandu-se temperatura si afisandu-se pe un LCD, dar m-am gandit ca ar fi mai bine daca am reusi sa observam evolutia temperaturii si a luminozitatii.

Avand la dispozitie un senzor de temperatura si o fotorezistenta, la anumite intervale de timp, se vor masura temperatura si intensitatea luminii. Datele vor fi trimise catre calculator, prin usb,

Cum functioneaza?

• Se conecteaza alimentarea
• Se conecteaza cablul USB
• Se porneste aplicatia
• Se observa evolutia graficelor, ce se updateaza la anumite intervale de timp

Lista de piese:

Pe langa placa de baza, am adaugat optionalele, exceptand FT231X, pe care nu l-am mai gasit in magazine.

Asadar, am mai adaugat:

1. 2 rezistente 1K
2. 2 LED-uri
3. USB-B
4. senzor temperatura LM35CZ
5. fotorezistenta VT93N1
6. cabluri
7. rezistenta 10K

Mediu de dezvoltare folosit: WinAVR - Programmer's Notepad

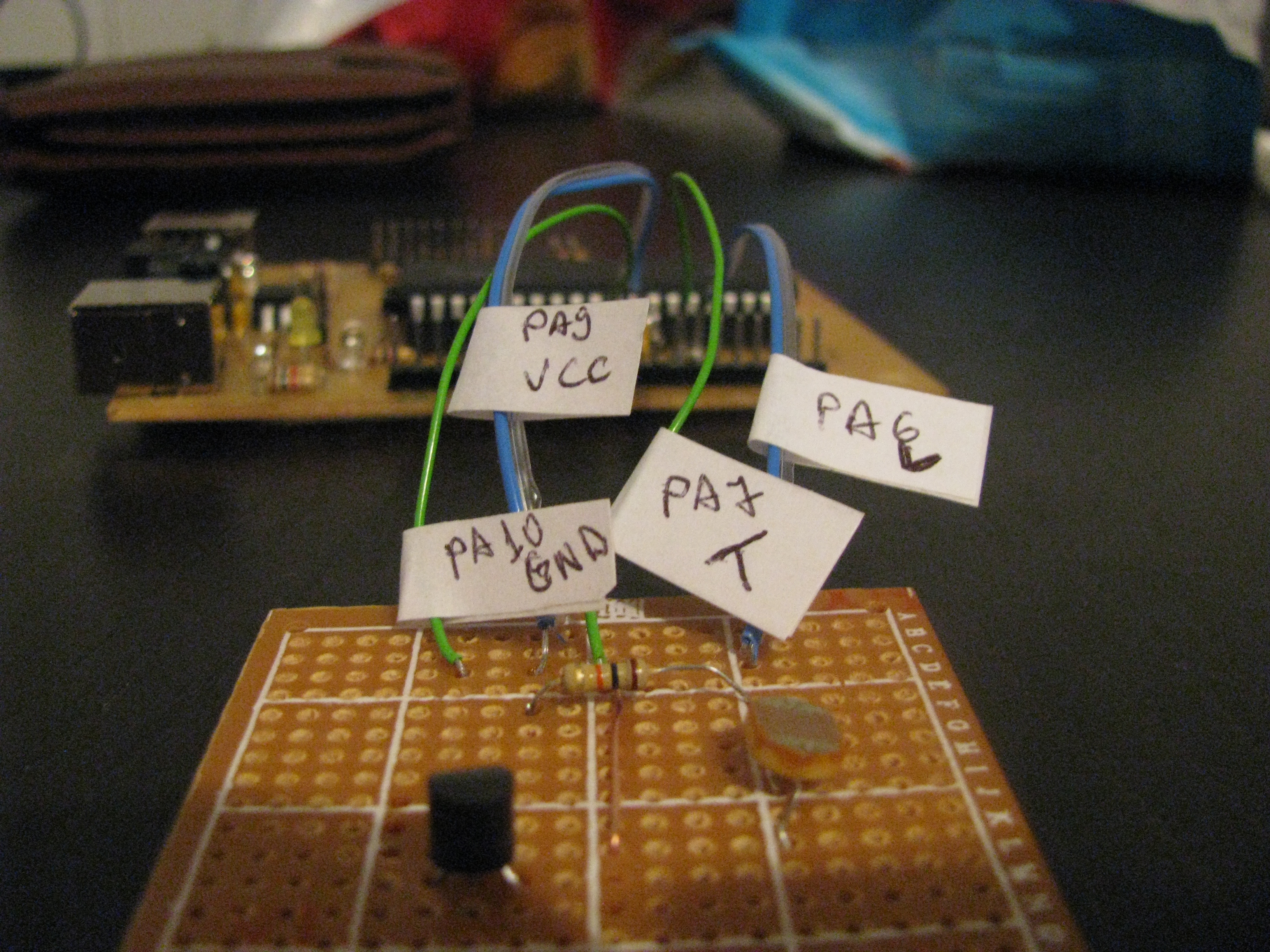

Algoritm: Am folosit structura laboratorului 3. Pentru a citi intensitatea luminii folosesc portul 6, iar pentru temperatura folosesc portul 7. Valorile sunt afisate, dar din moment ce nu am reusit sa fac rost de FTDI la timp, nu le-am afisat pe legatura cu PC-ul si implicit, n-am terminat programarea placutei.

Am folosit urmatoarele:

• <stdio.h>
• <avr/io.h>
• <util/delay.h>
• <avr/interrupt.h>

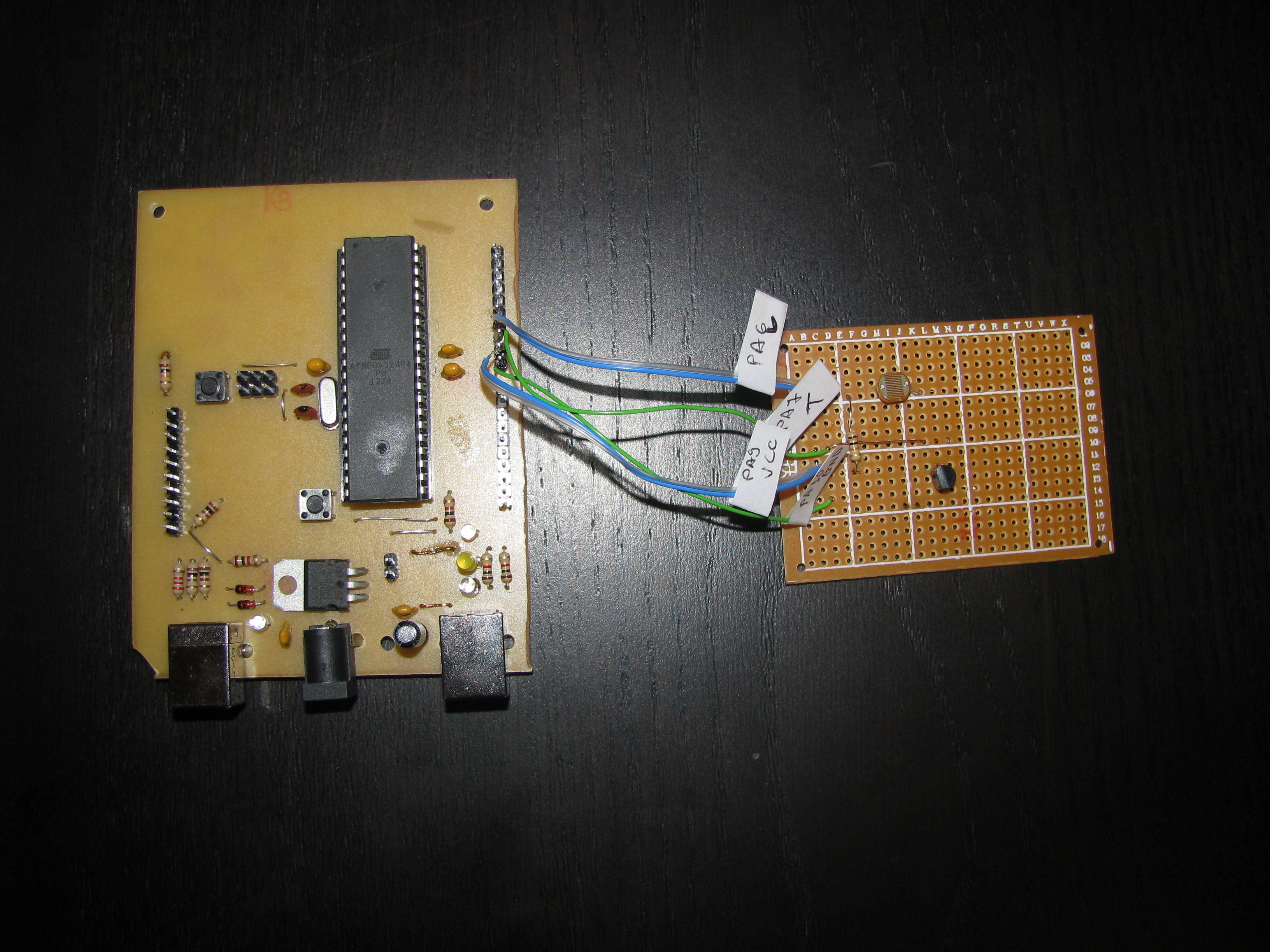

Am reusit sa fac toate lipiturile necesare si am testat bootloader-ul, care se pare ca este in regula. Am facut o parte din programare, dar mai este de lucru.

A fost prima materie din facultate, unde am invatat sa fac ceva practic si sa incerc sa programez dupa. A fost o experienta interesanta partea cu lipitul, deoarece mi-a luat ceva timp pana m-am obisnuit. Din pacate, n-am reusit sa termin partea de programare, dar cu siguranta voi aplica cunostiintele dobandite la acest laborator in viitor.

scheme_proiect.zip surseacg.zip

• Resurse Hardware

1. lm35.pdf
2. vt93n1.pdf
3. placa_lab.zip
4. pm2013.zip
5. w
6. w
7. w
8. Unele proiecte asemanatoare din anii trecuti

• Resurse Software

1. Mi-a fost de ajutor scheletul din laboratorul 3 - USART, ADC
