TITLU PROIECT: <fc #FF0000>Led Cube</fc>
GRUPA: <fc #FF0000>331 CC</fc>

<fc #008080>Led cube este un proiect ce consta in construirea unui cub format din 27 de Led-uri care se aprind cu scopul de a reda un spectacol de lumini.</fc>
<fc #008080>Proiectul a fost conceput in ideea de divertisment,de a incanta privirile cu animatii de lumini. Ideea de la care am pornit pentru realizarea acestui proiect,se regaseste in filmuletul de la acest link.</fc>

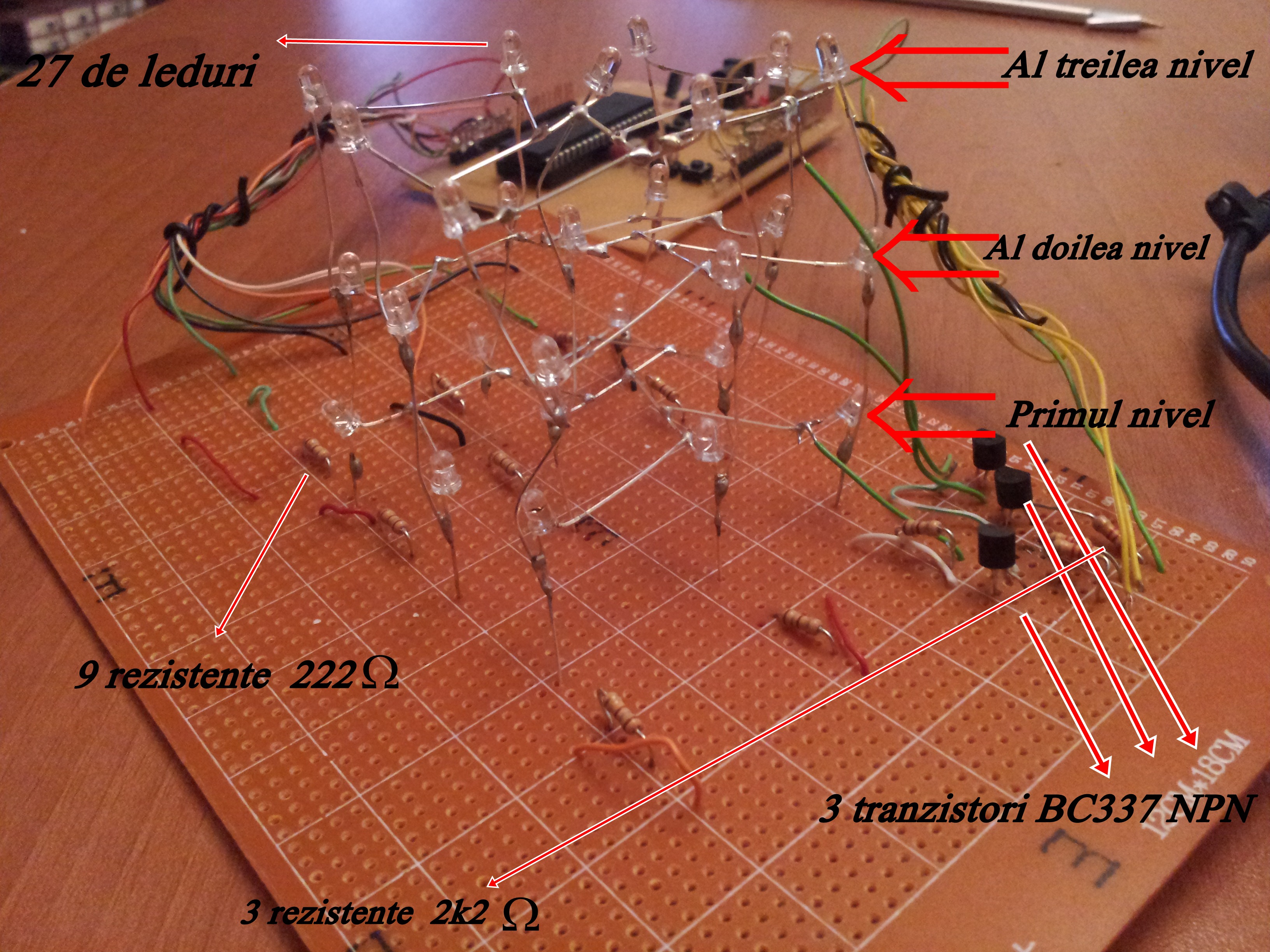

<fc #008080>Cubul are ledurile organizate pe 3 nivele astfel: cate 9 leduri conectate prin intermediul catodului fiecarei diode. Diodele sunt conectate pe coloane, prin anodul fiecarei diode de pe linie.</fc>

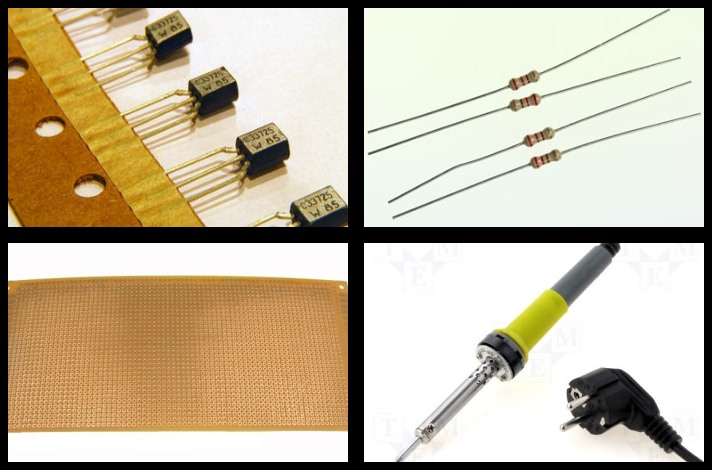

LISTA PIESE SI INSTRUMENTE:
1.27 de leduri
2.3 rezistente 2k2 Ω
3.3 tranzistori BC337 NPN
4.cablu panglica
5.pistol de lipit
6.sacaz
7.flodor
8.placa de test 12×18 cm

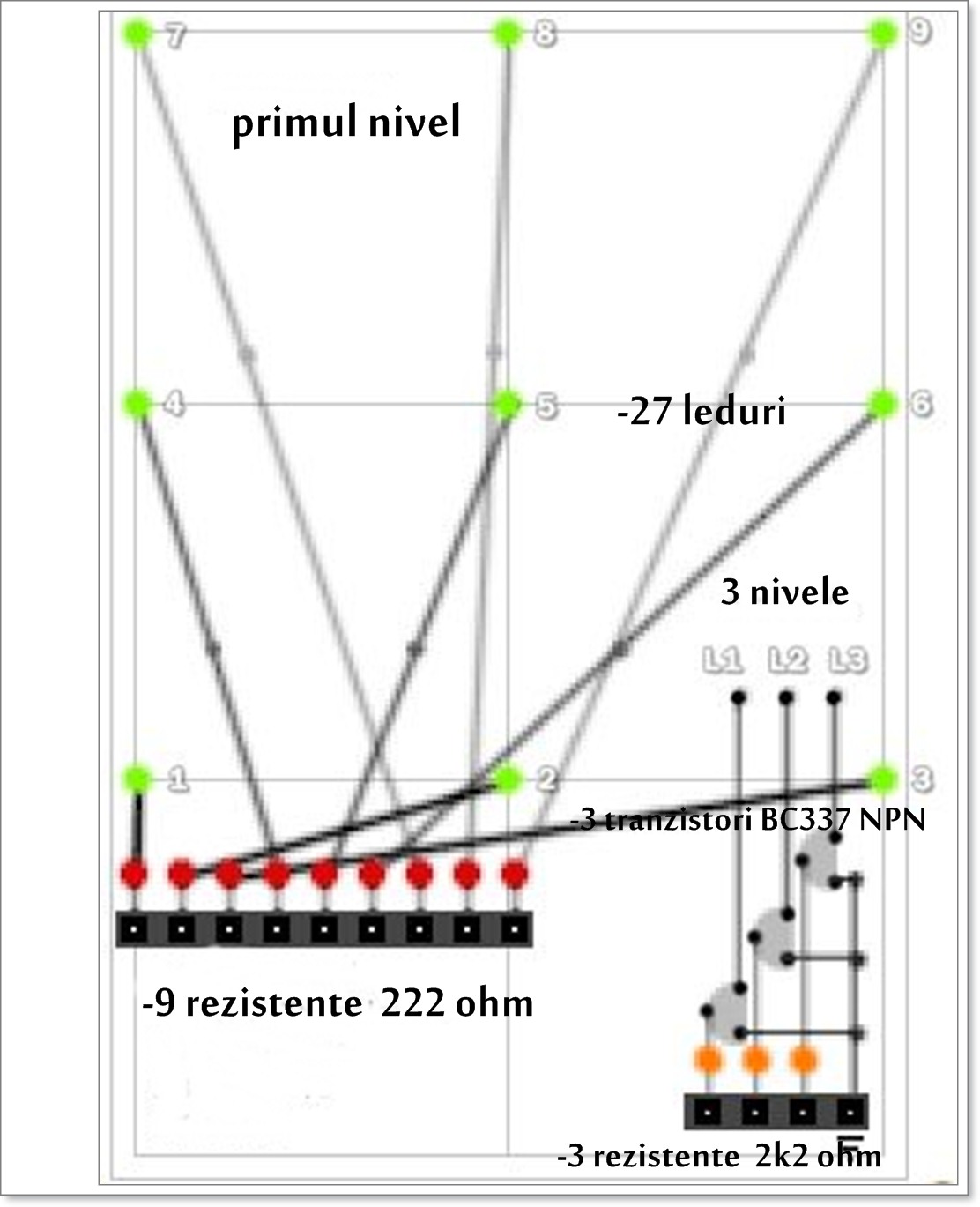

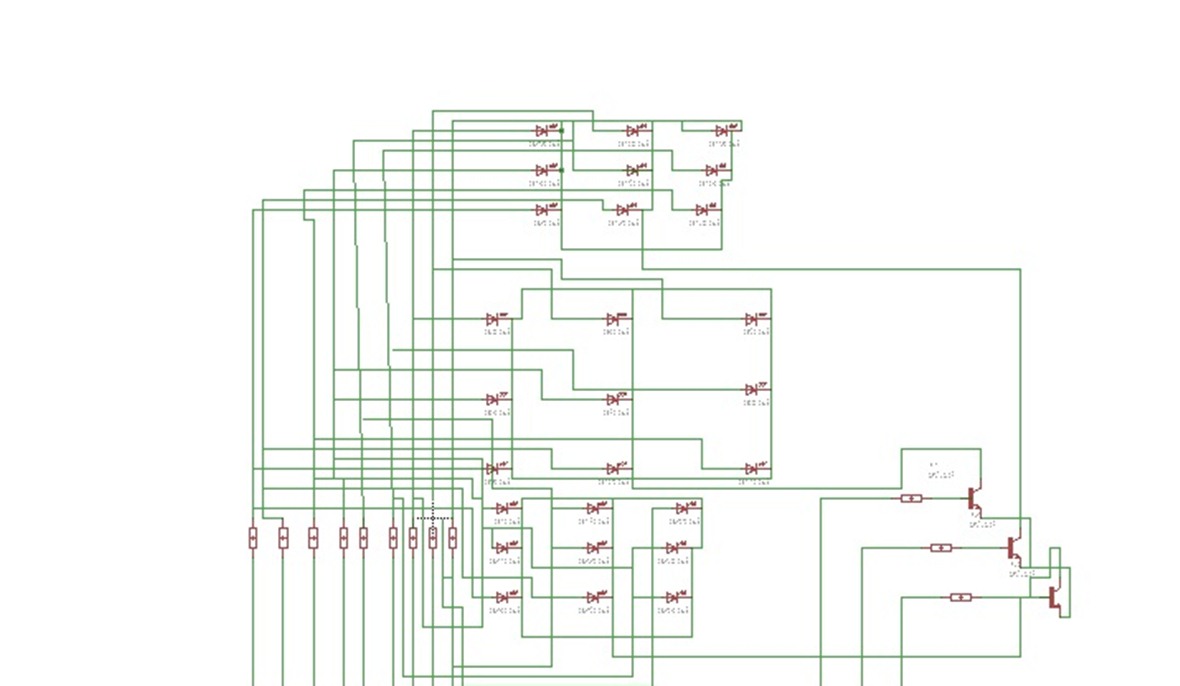

Schema Cub:

Medii de dezvoltare
- WinAVR
- Programmer's Notepad

Programarea microcontroller-ului folosind WinAvr in limbajul C.

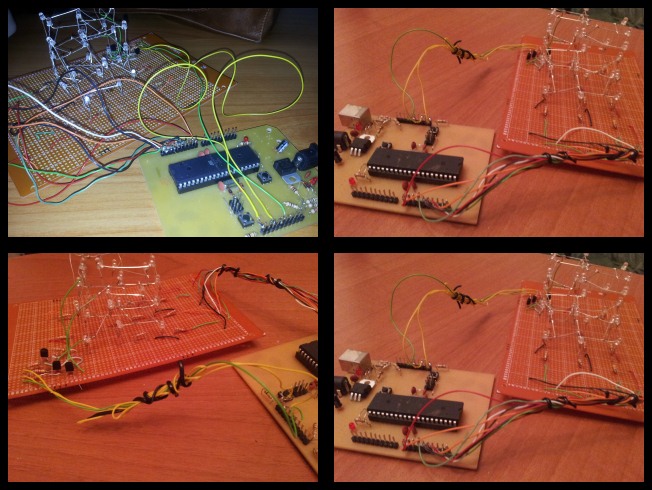

REZULTATUL
In urma realizării proiectului a rezultat un cub din leduri cu specificațiile dorite.

A fost un proiect interesant,in urma caruia am dobandit cunostinte noi.

branzoi_roxana.zip

1.Prima etapa a fost achizitonarea pieselor si a instrumentelor necesare realizarii cubului de leduri.

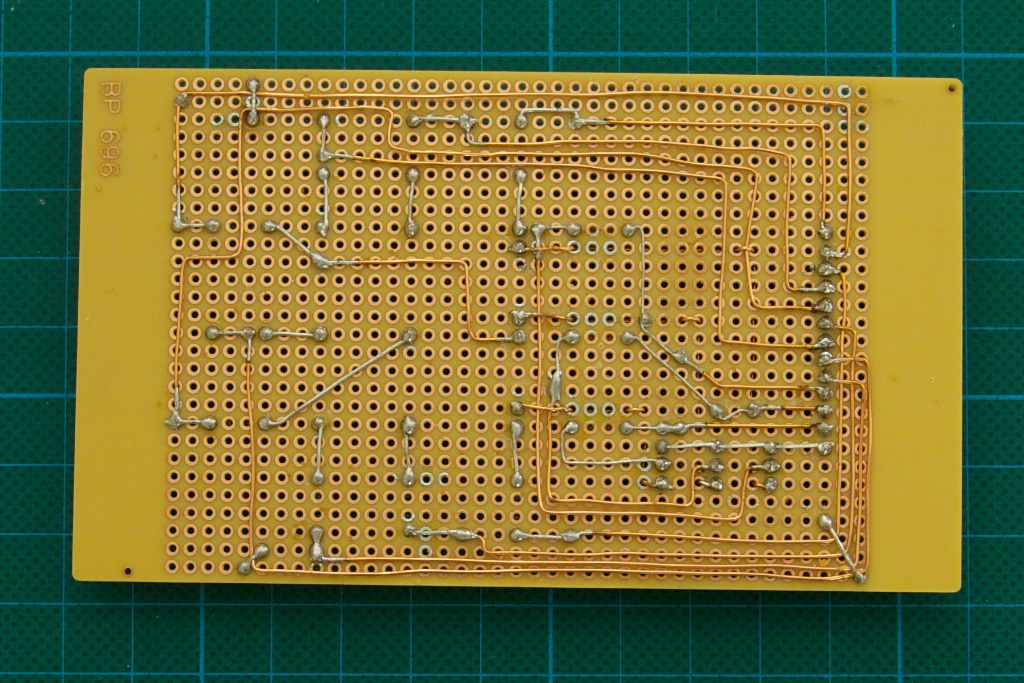

2.A doua etapa:lipirea elementelor pe placuta si verificarea ei. 3.Ultima etapa:finalizarea proiectului.

http://www.instructables.com/id/LED-Cube-and-Arduino-Lib/
