<fc #0000FF>Diana Cristina CULINCU - <fc #800080>L</fc><fc #008080>e</fc><fc #FF0000>d</fc> <fc #FF0000>C</fc><fc #00FF00>u</fc><fc #FFFF00>b</fc><fc #00FFFF>e</fc> </fc>

<fc #008080>Introducere</fc>

Proiectul este un cub de leduri 3x3x3, cu aprindere pe randuri.

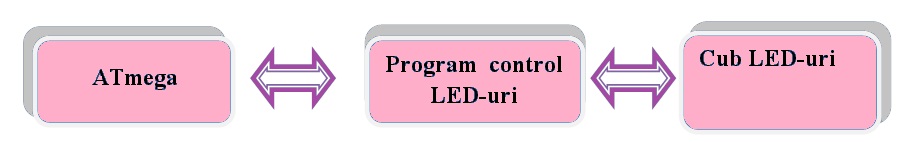

<fc #008080>Descriere generală</fc>

<fc #008080>Hardware Design:</fc>

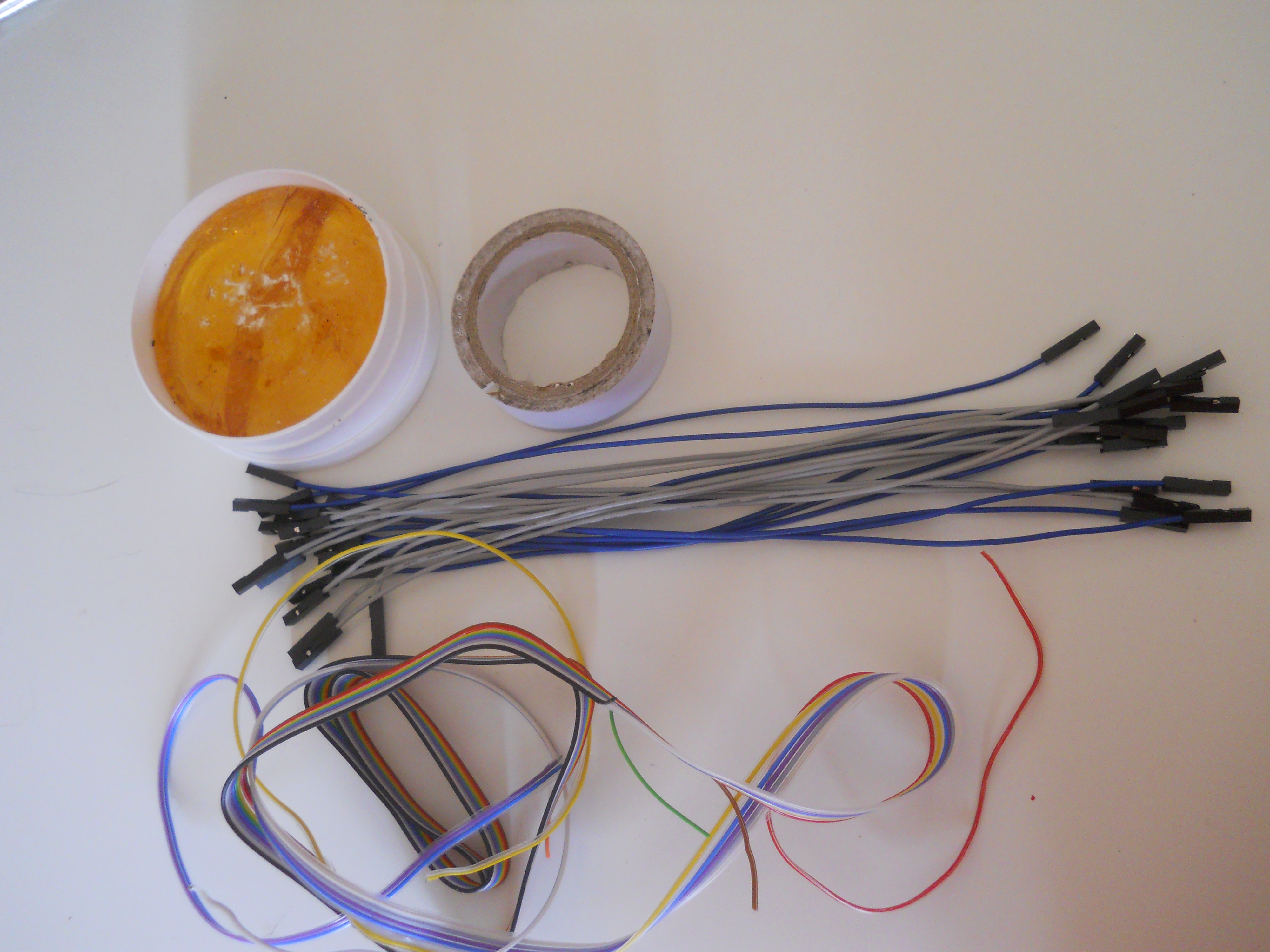

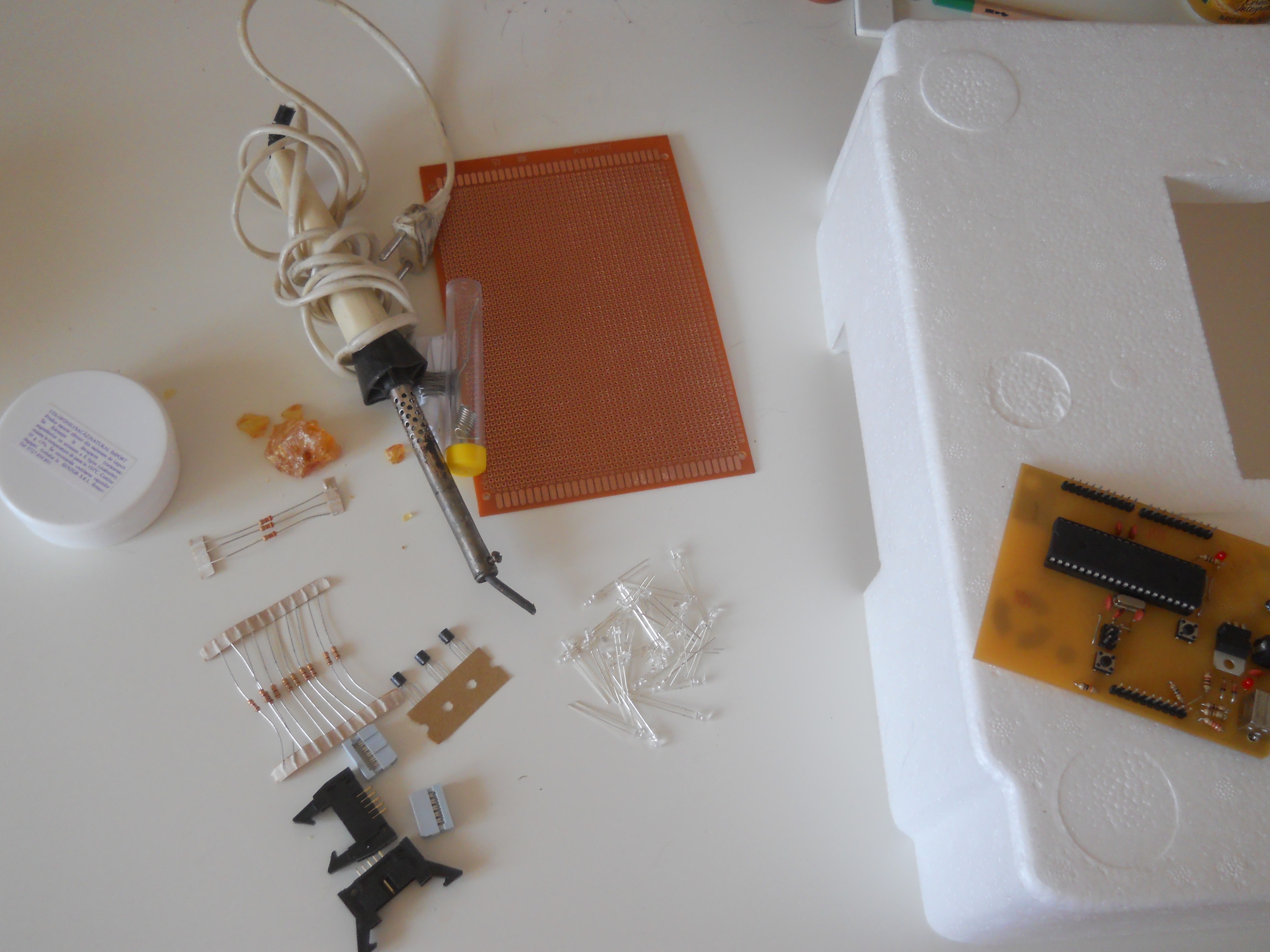

• Lista piese si instrumente folosite:
  1. 27 de leduri
  2. 3 leduri de rezerva
  3. 9 rezistente de 222 Ω
  4. 3 rezistente de 2k2 Ω
  5. 3 tranzistori BC337 NPN
  6. o placuta de test 12×18 cm
  7. cablu panglica fire de la un cablu UTP
  8. 12 cabluri mama-mama
  9. pistol de lipit
  10. sacaz
  11. flodor
  12. tape

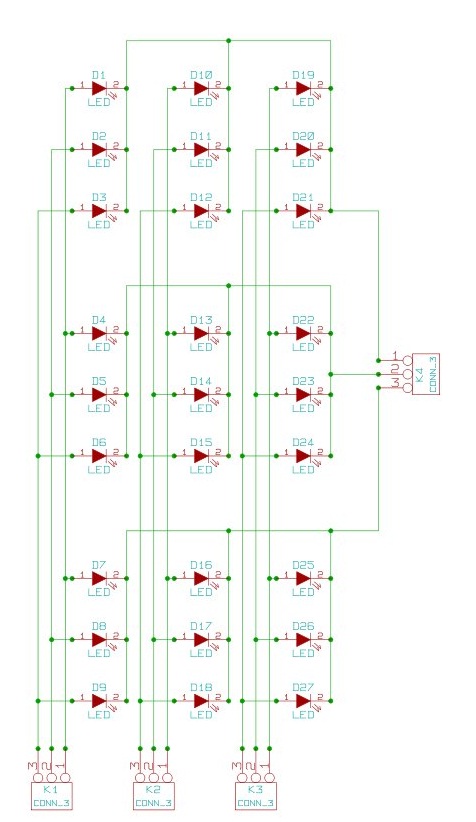

<imgcaption 1|Schema legare leduri></imgcaption> <imgcaption 2|Schema legare placuta></imgcaption>

<fc #008080>Software Design:</fc>
Medii de dezvoltare:
* WinAVR
* Programmer's Notepad

<fc #008080>Rezultate Obţinute: </fc>

<fc #008080>Download:</fc>
cub.zip

<fc #008080>Jurnal:</fc>

1. Achizitionarea pieselor.

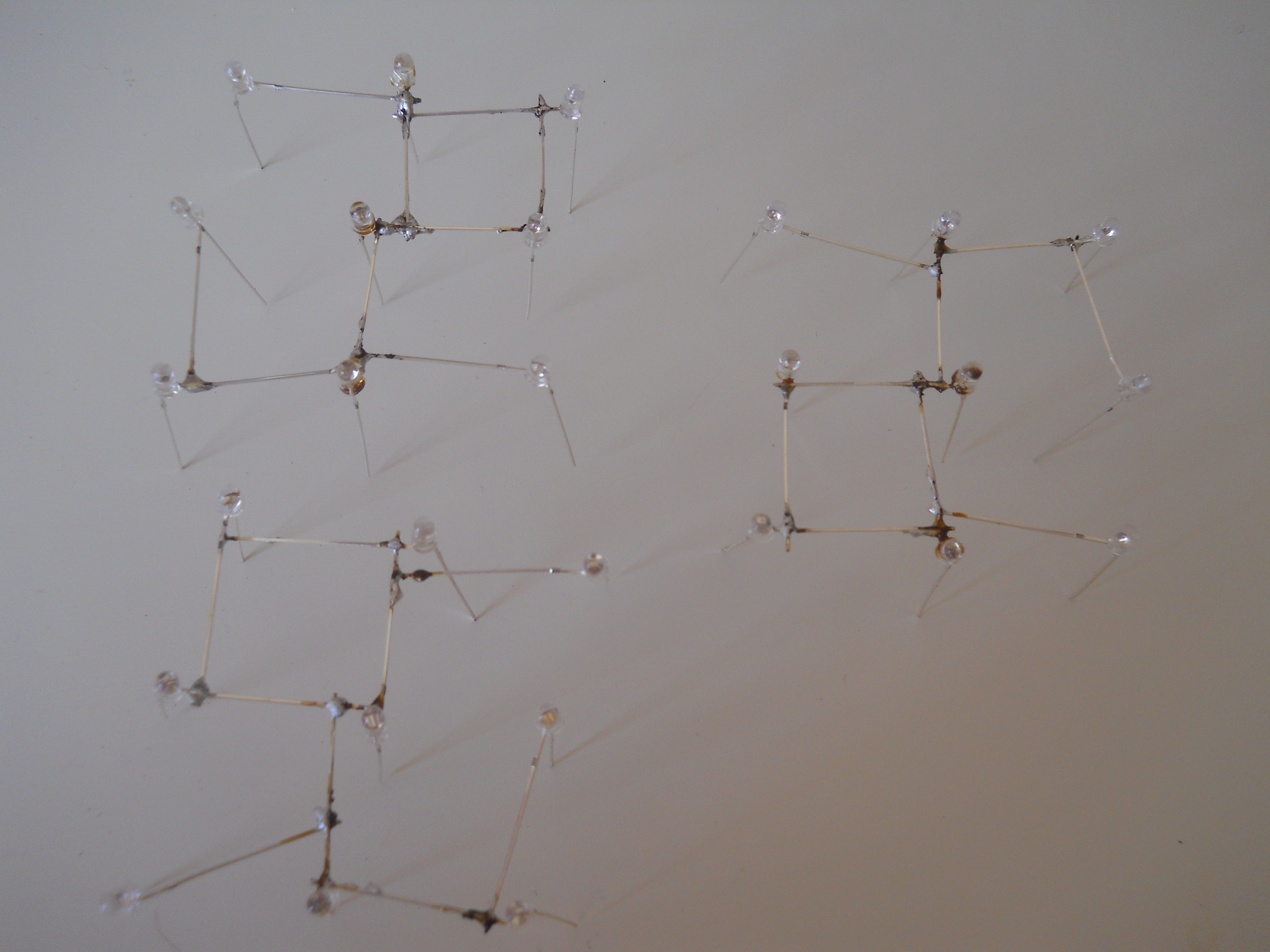

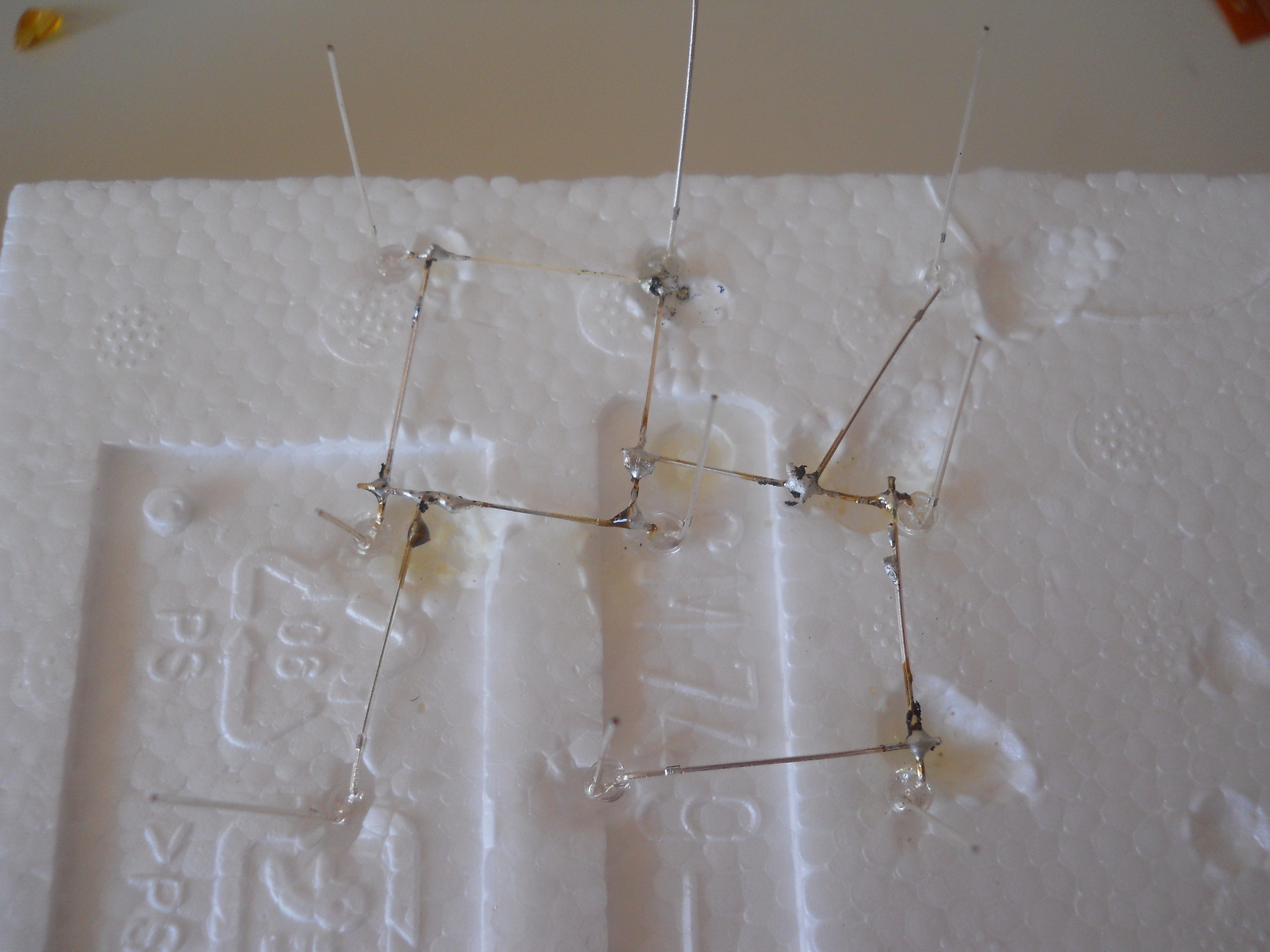

2. Se lipesc intre ele catodurile a cate 9 led-uri, formandu-se 3 randuri. Ca sa tin led-urile in pozitie am folosit scartaietoare.

3. Cele 3 randuri obtinute, se pun unul peste altul si se formeaza coloanele, lipind anodurile intre ele.

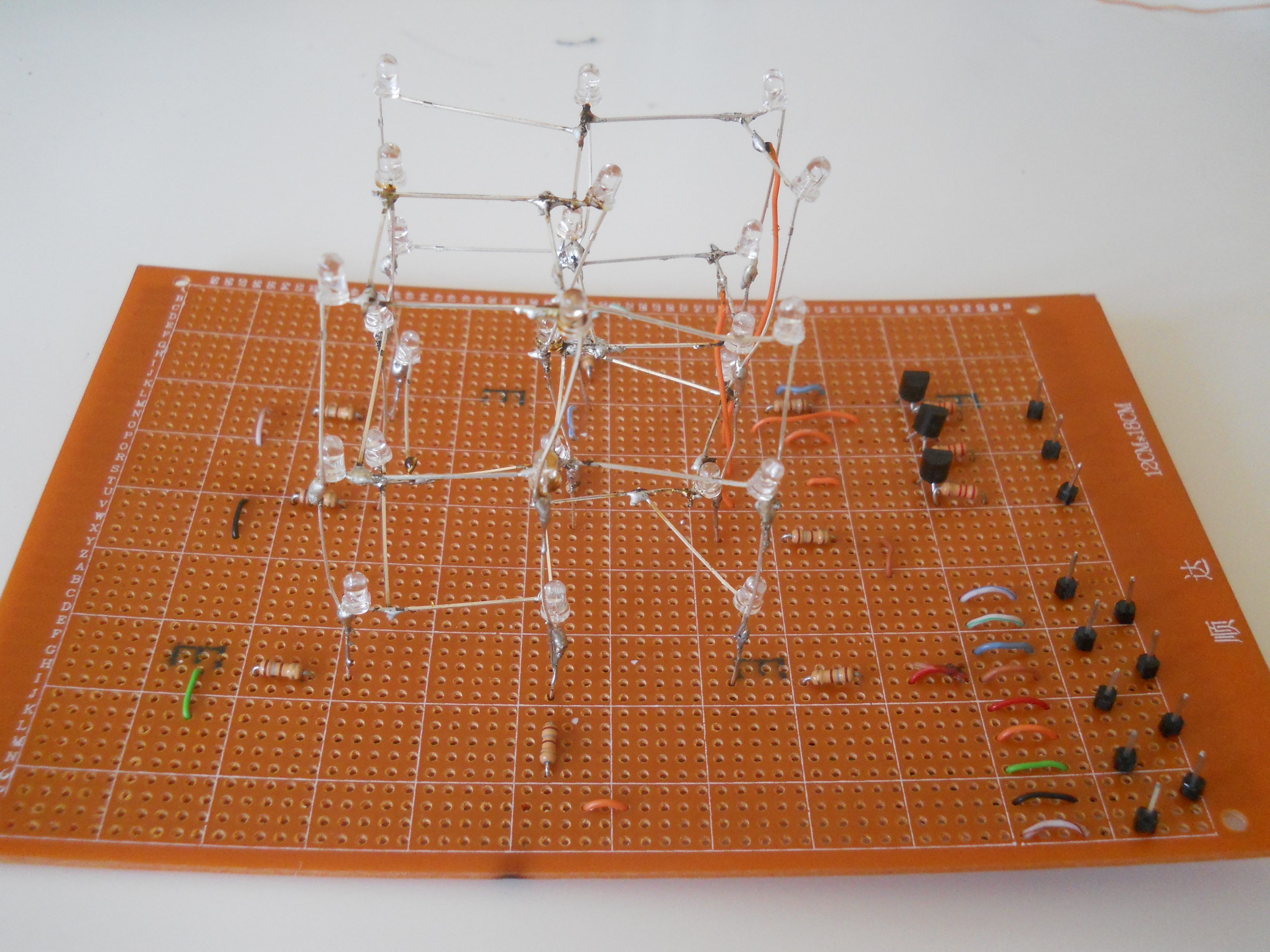

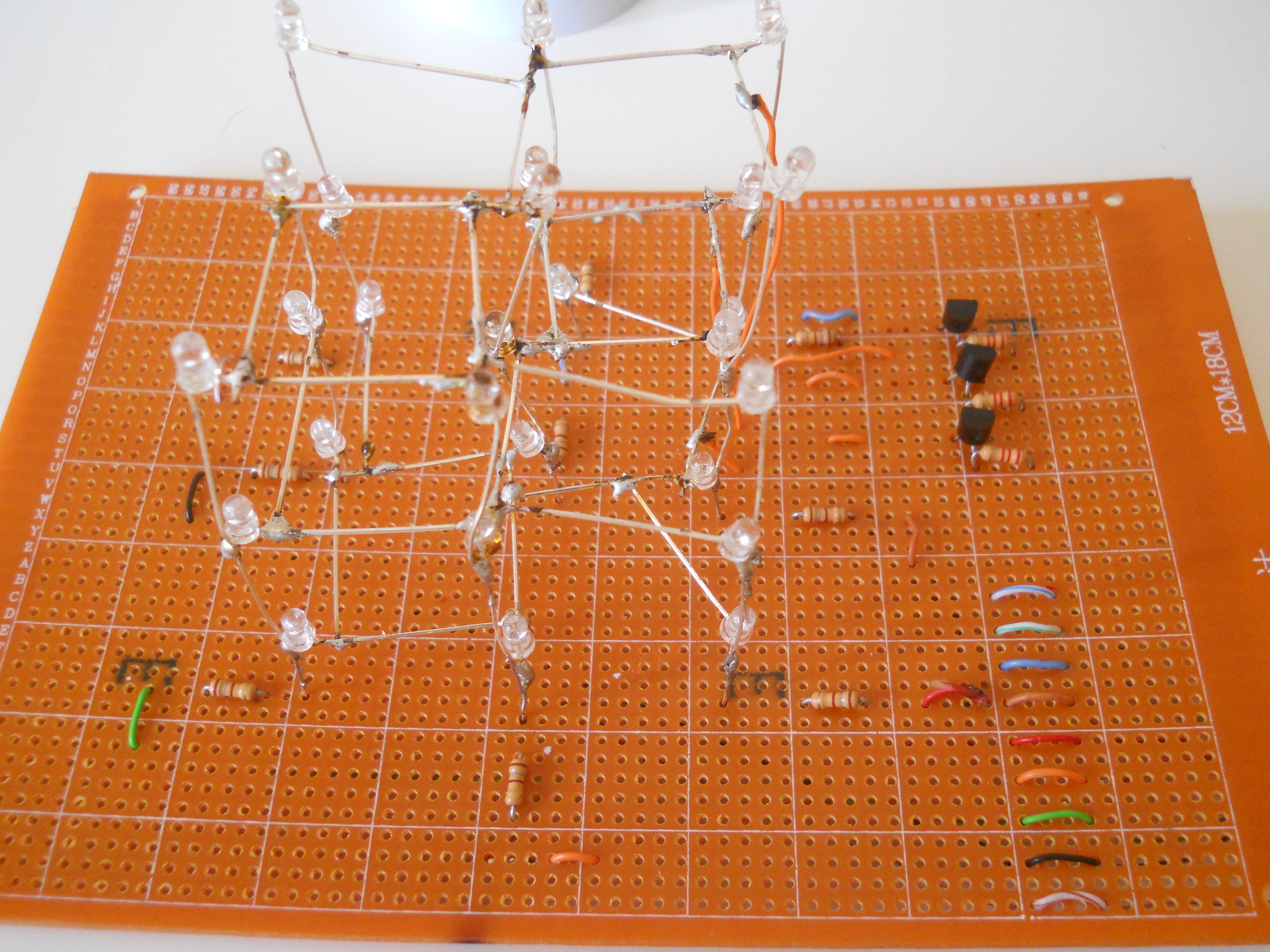

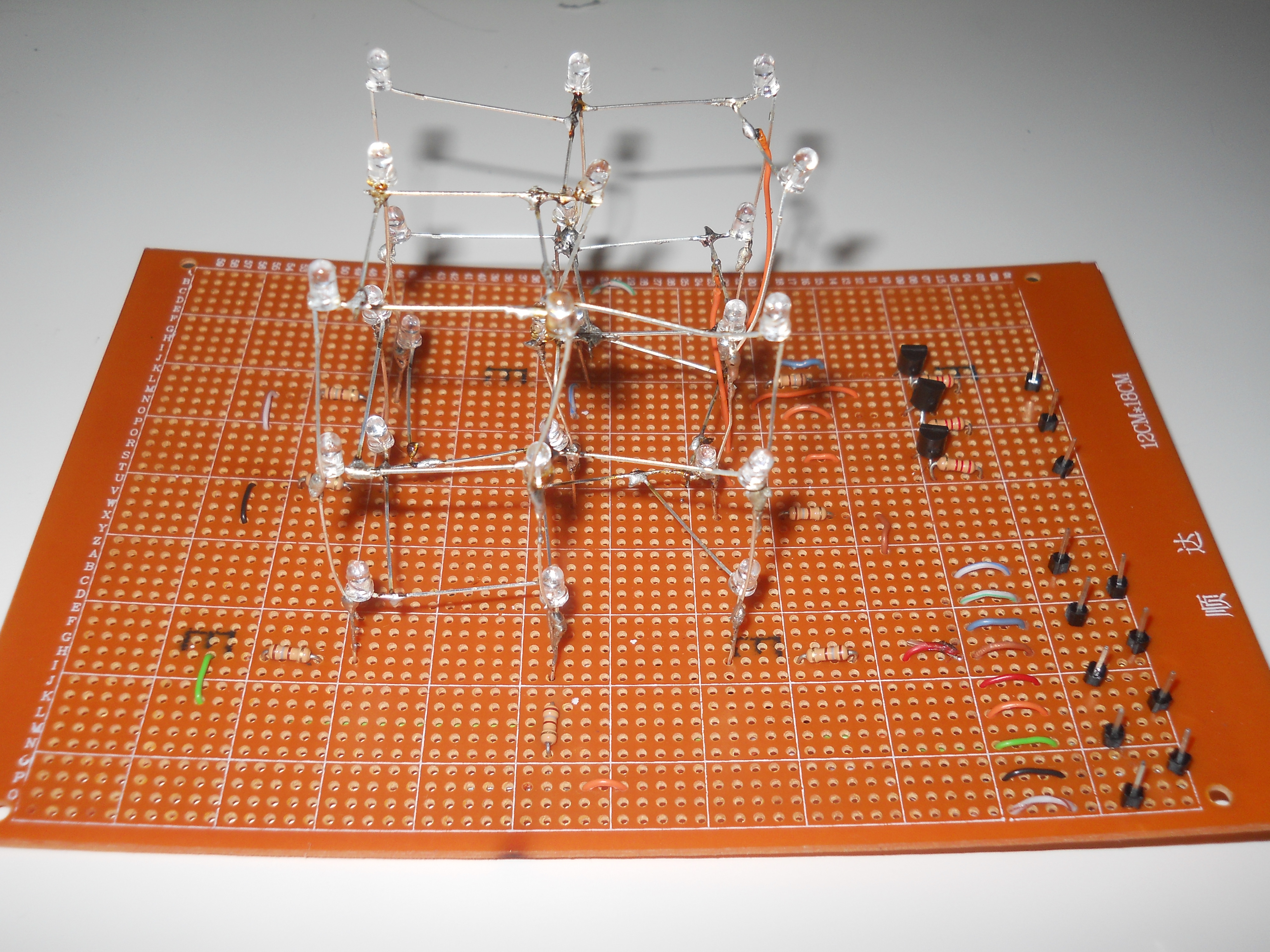

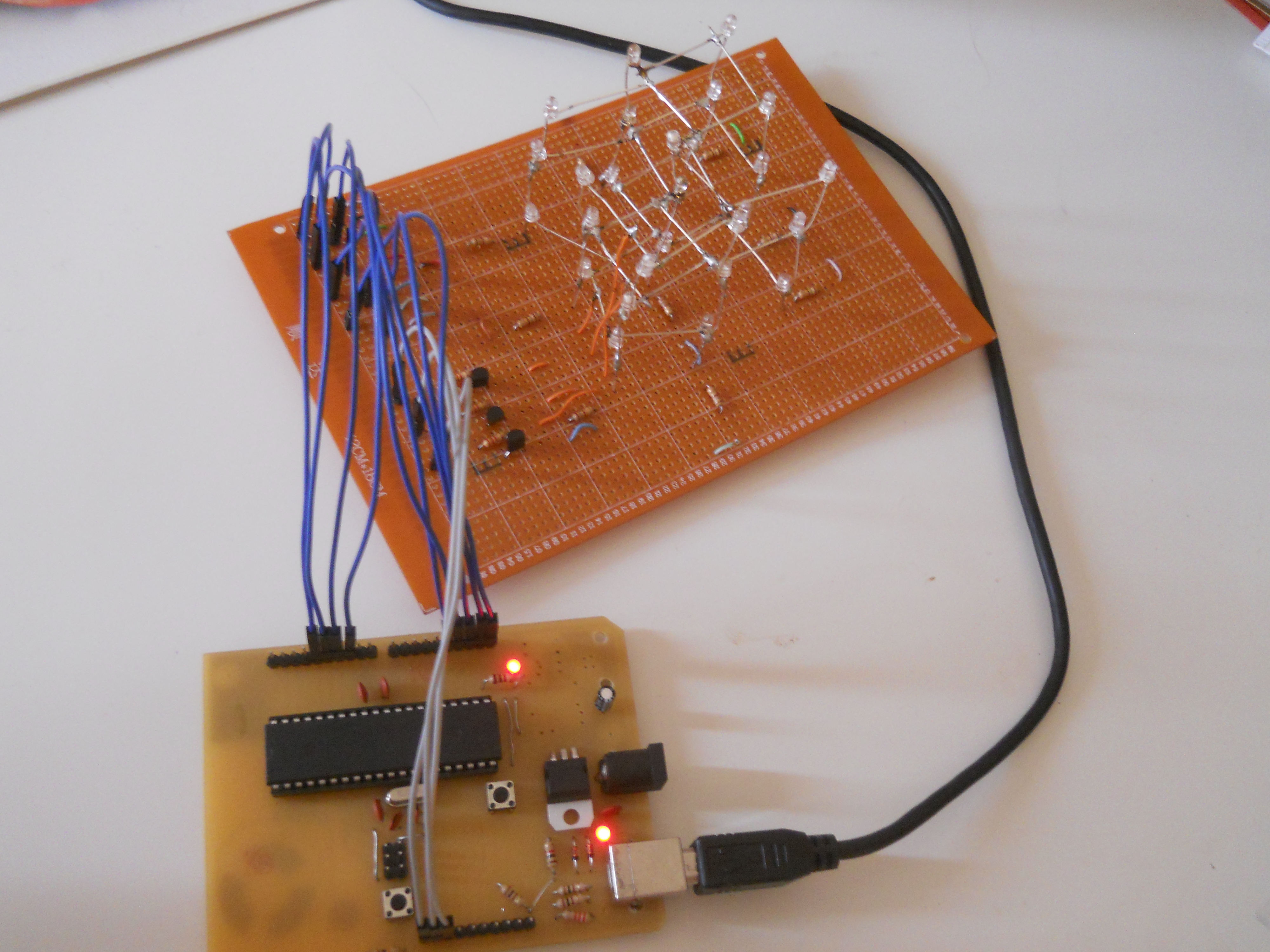

4. Se ataseaza cubul format la placuta de test.

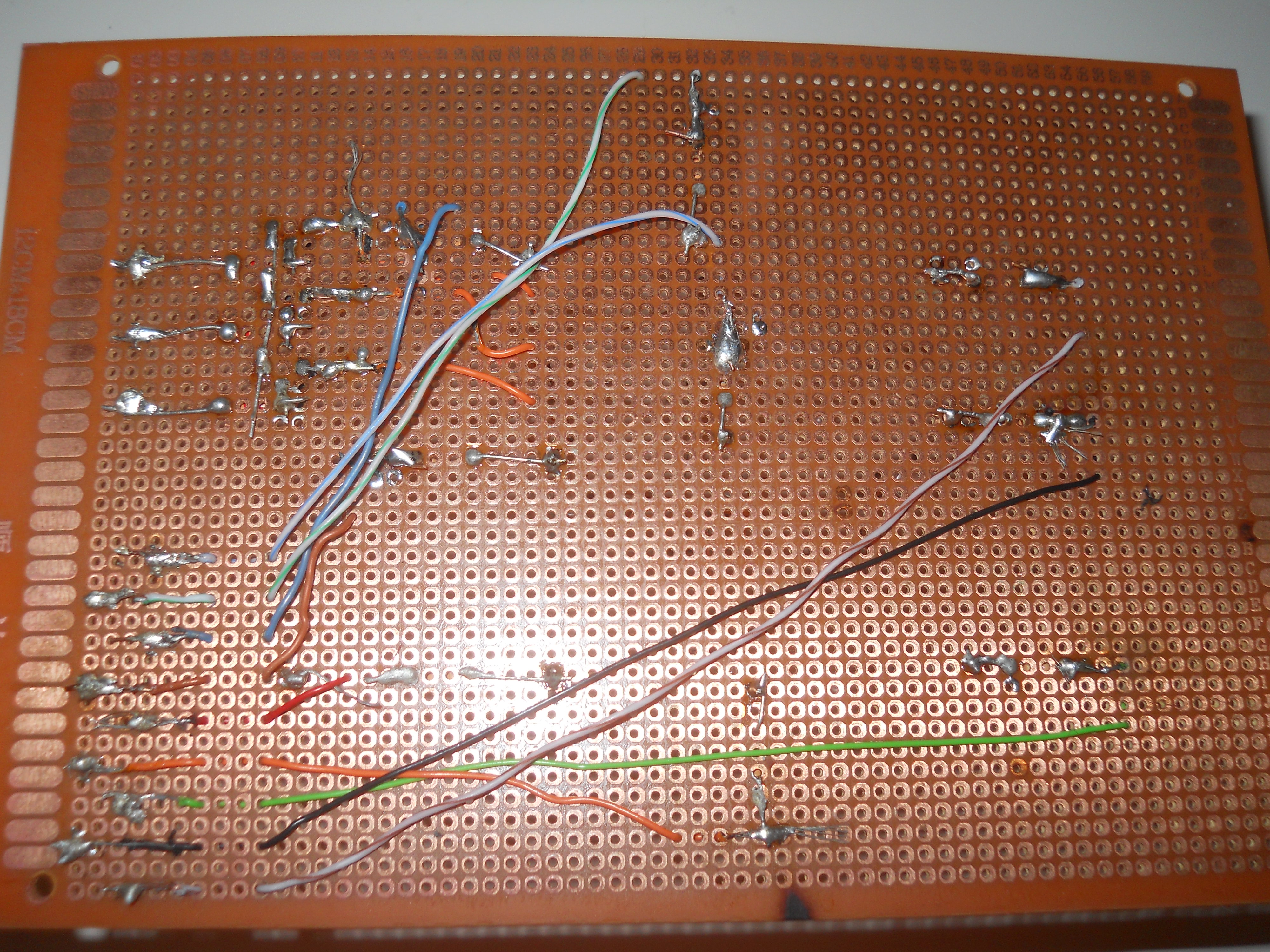

5. Se pun cele 9 rezistente de 222Ω, care vor avea fiecare un capat lipit la un anod ramas liber al cubului si celalalt capat la un header.
6. Se pun cei 3 tranzistori care vor avea un capat la masa, un capat la cate o linie a cubului si un capat legat la o rezistenta de 2k2.
7. Cele 3 rezistente de 2k2 vor avea capatul ramas liber legat la un header.


<fc #008080>Bibliografie/ Resurse:</fc>
http://www.youtube.com/watch?v=ea8aG2aQ5FY
